Fisica

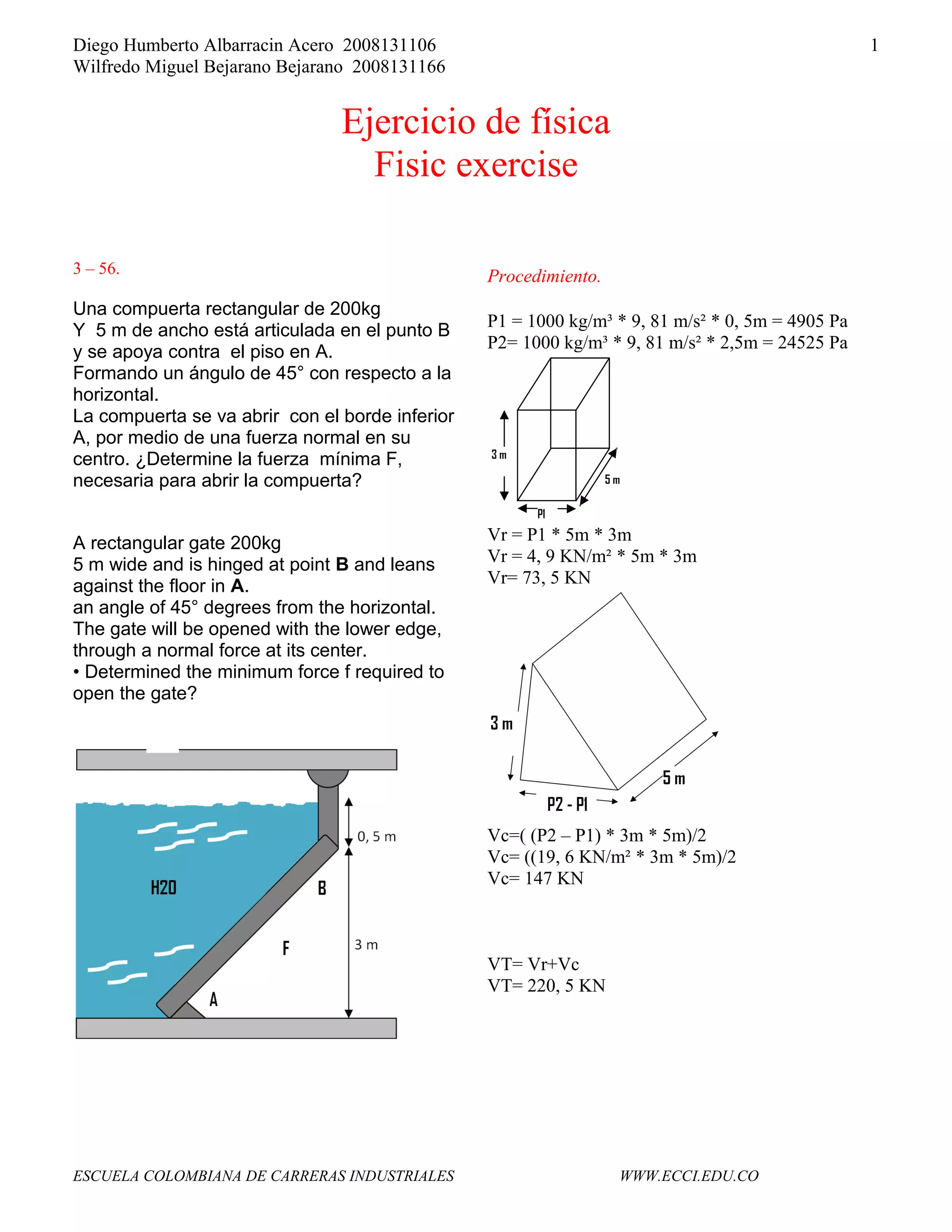

1. Diego Humberto Albarracin Acero 2008131106 1
Wilfredo Miguel Bejarano Bejarano 2008131166
Ejercicio de física
Fisic exercise
3 – 56. Procedimiento.
Una compuerta rectangular de 200kg
P1 = 1000 kg/m³ * 9, 81 m/s² * 0, 5m = 4905 Pa
Y 5 m de ancho está articulada en el punto B
P2= 1000 kg/m³ * 9, 81 m/s² * 2,5m = 24525 Pa
y se apoya contra el piso en A.
Formando un ángulo de 45° con respecto a la
horizontal.
La compuerta se va abrir con el borde inferior
A, por medio de una fuerza normal en su
centro. ¿Determine la fuerza mínima F,
necesaria para abrir la compuerta?
A rectangular gate 200kg Vr = P1 * 5m * 3m
5 m wide and is hinged at point B and leans Vr = 4, 9 KN/m² * 5m * 3m
against the floor in A. Vr= 73, 5 KN
an angle of 45° degrees from the horizontal.
The gate will be opened with the lower edge,
through a normal force at its center.
• Determined the minimum force f required to
open the gate?
Vc=( (P2 – P1) * 3m * 5m)/2
Vc= ((19, 6 KN/m² * 3m * 5m)/2
Vc= 147 KN
VT= Vr+Vc
VT= 220, 5 KN
ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES WWW.ECCI.EDU.CO
2. Diego Humberto Albarracin Acero 2008131106 2
Wilfredo Miguel Bejarano Bejarano 2008131166
FIGURA
Ў Ā Ў* Ā
2m
3 m * 4, 9 Kpa 29, 4 KN
14,7 KN/m
2, 5 m
3m * 19, 6 Kpa 147 KN
58, 8 KN/m
ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES WWW.ECCI.EDU.CO
3. Diego Humberto Albarracin Acero 2008131106 2
Wilfredo Miguel Bejarano Bejarano 2008131166
FIGURA
Ў Ā Ў* Ā
2m
3 m * 4, 9 Kpa 29, 4 KN
14,7 KN/m
2, 5 m
3m * 19, 6 Kpa 147 KN
58, 8 KN/m
ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES WWW.ECCI.EDU.CO
4. Diego Humberto Albarracin Acero 2008131106 2
Wilfredo Miguel Bejarano Bejarano 2008131166
FIGURA
Ў Ā Ў* Ā
2m
3 m * 4, 9 Kpa 29, 4 KN
14,7 KN/m
2, 5 m
3m * 19, 6 Kpa 147 KN
58, 8 KN/m
ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES WWW.ECCI.EDU.CO
5. Diego Humberto Albarracin Acero 2008131106 2
Wilfredo Miguel Bejarano Bejarano 2008131166
FIGURA
Ў Ā Ў* Ā
2m
3 m * 4, 9 Kpa 29, 4 KN
14,7 KN/m
2, 5 m
3m * 19, 6 Kpa 147 KN
58, 8 KN/m
ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES WWW.ECCI.EDU.CO
