Folleto de wequips 2016
El documento proporciona una lista de equipos y maquinaria para la construcción civil y obras de infraestructura, incluyendo equipos para manejo de seguridad, martillos hidráulicos, perforadoras, equipos para pilotes, plantas de hormigón, mezcladoras, sistemas de moldeo y equipos para excavación, demolición, tratamiento de residuos y recuperación de derrames.
Más contenido relacionado
![EMMS15[1].pptingenieria de minas todo completa](https://cdn.slidesharecdn.com/ss_thumbnails/emms151-240419130037-f7cb1e5a-thumbnail.jpg?width=640&height=640&fit=bounds)
![[1] equipos modernos en mineria subterranea](https://cdn.slidesharecdn.com/ss_thumbnails/1equiposmodernosenmineriasubterranea-171029032036-thumbnail.jpg?width=640&height=640&fit=bounds)
Folleto de wequips 2016
- 2. Equipos de manejode seguridad • Grilletes de izajes 3.5 – 100 T: EGRS, ERRS, liberación remota • Mordazas: de cadena ó para extracción de pilotes • Zapatos de 2.5 – 24 T: para manejo de tuberías y vigas Martillos hidráulicos vibratorios • EMV (para excavadoras): fuerza de hincado de 70 – 564 kN • CSV (para grúas): fuerza de hincado de 300 – 550 kN Martillos hidráulicos de impacto • Impacto máximo: 1,200 – 15,000 kgm (8,680 – 110,600 ft lb) • Frecuencia de impacto: 80 – 120 gpm • Fuentes de poder Sujetadores universales de tablestacas • Para vigas Z, U y planas Sistemas de tapado de tablestacas • Trabajo medio ó trabajo pesado Martillos hidráulicos vibratorios y extractores • Para grúas: fuerza de hincado de 355 – 5,690 kN • Para excavadoras: fuerza de hincado de 251 – 618 kN • Fuentes de poder Mordazas, vigas y cabezales • Para tubos, tablestacas, pilotes de madera y de concreto Martinetes diesel • Impacto máximo: 20,675 – 579,330 ft lb • Frecuencia de impacto: 35 – 52 gpm Guías y marcadores • Deslizables / fijas / marítimas / (semi) colgantes (con cables) Rotaria hidráulica • Montada en la excavadora • Montada dentro de la guía Martillos hidráulicos de impacto • Impacto máximo: 35,000 – 368,000 kgm (26,036 –271,238 ft lb) • Frecuencia de impacto: 30 – 100 gpm • Fuentes de poder Equipos para hincado de pilotes • Peso de trabajo: 37,000 – 90,000 kg (81,570 – 198,000 lb) • Capacidad de torre: 12,000 – 25,000 kg (26,400 – 55,000 lb) • Longitud máxima del pilote: 16 - 28 m Equipos para pilotaje multipropósito • Peso de trabajo: 95,000 – 100,000 kg (209,500 – 220,500 lb) • Capacidad de torre: 30,000 kg (66,100 lb) • Longitud máxima del pilote: 26 m Equipos para estabilización profunda • Peso de trabajo: 37,000 kg (81,570 lb) • Longitud máxima del pilote: 20 m
- 3. Juntas de pilotes • Leimet juntas “ABB Plus” con varillas soldadas ó roscadas • Dimensiones estándar de 200 x 200 mm hasta 600 x 600 mm • Con 4 ó 8 varillas de 16 x 500 mm, 20 x 800 mm, 25 x 960 mm • Estándar cuadrado, también es posible redondo u octagonal Moldes de colado Placas de transmisión • Acero • Plástico Protección de los pilotes (durante la instalación) • Anillos anti-rotura: arriba del pilote • Cajas de zapatos: bajo del pilote Puntas de roca • Dimensiones estándar de 200 x 200 mm hasta 600 x 600 mm • Con 4 varillas de 16 x 500 ó 25 x 700 mm Sistemas de moldes para fabricación de cimentaciones • Tecnológicos prefabricados de columnas, vigas y pilotes Sistemas de moldes para fabricación de pisos • Producción de pisos prefabricados de losas huecas Sistemas de moldes para fabricación de paredes divisorias • Tecnología de producción para paredes no portantes • Producción de cualquier tipo de paredes prefabricadas Sistemas de moldes para fabricación de paredes y pisos • Para elementos prefabricados para todo tipo de edificios Nivel de tecnología • Existen tres niveles de tecnología con diferentes aspectos • SEMI: automatización 1/5, capacidad 2/5, personal 4/5 • PRO: automatización 3/5, capacidad 3/5, personal 3/5 • EDGE: automatización 5/5, capacidad 5/5, personal 1/5 Martillos de fondo (DTH) • Martillos convencionales • Martillos con giro invertido • 3.5” – 48” (89 – 1,219 mm) Brocas para martillos de fondo (DTH) • Para martillos convencionales: 3.5” – 48” (89 – 1,219 mm) • Para martillos de circulación inversa: 4.75” – 36” (121 – 914 mm) • Con “Super Garras”: 5.5” – 42” (140 – 1,067 mm) Sistemas neumático de lubricación • De 5 galónes (19 litros) para martillos de 3.5” – 6” • De 15 galónes (57 litros) para martillos de 3.5” – 12” • De 45 galónes (170 litros) para martillos de 18” – 48” Lubricantes • No tóxico y biodegradable • Petróleo
- 4. Dientes • Sistemas devástagos: balas, dientes en cuñas y porta picas • Dientes para soldar • Extractores de picas Bloques • Bloques para soldar • Bloques de cambio rápido con porta picas Protección contra el desgaste • TungStuds • Placas BTS • Máquina de soldar Colas de pez • Colas de pez y casquillos roscados Conexiones atornilladas • Conexiones para diferentes espesores de camisas Barrenas (hasta Ø 3,000 mm) • Roca, tierra • Punta plana ó cónica Baldes (hasta Ø 3,000 mm) • Roca, tierra, baldes de limpieza • Doble fondo, fondo plano, fondo cónico, centrífuga Baldes cortadores (hasta Ø 3,000 mm) • Roca, tierra • Estándar, centrífuga, especial Camisas Barrenas de hélice continua (CFA) Barras kelly • Telescópicas, enclavamiento, fricción Perforadoras para micro-perforación • Peso total: 2.5 – 15 T • Longitudes máximas: 20 – 300 m Perforadoras para perforación horizontal • Longitud máxima de 60 m, diámetro máximo de 1,000 mm Perforadoras para pilotes pre-excavados en CFA • Peso total: 10 – 45 T • Longitudes máximas: 9 – 30 m Perforadoras para pilotes pre-excavados en barra kelly • Peso total: 4 – 29 T • Longitudes máximas: 12 – 43 m Perforadoras para pilotes hincados • Peso total: 6 – 19 T • Capacidad del martillo: 1,060 – 2,440 Joule
- 5. Plantas de hormigón(húmedas ó secas) • Móviles: 30 – 130 m³/hora • Estacionarias: 45 – 180 m³/hora • Para la industria prefabricada: 20 – 100 m³/hora • De producción continua: 150 – 300 m³/hora Mezcladoras • De doble eje horizontal • Planetarias • Continuas Silos de hormigón (33 – 1,000 m³) • Monolítico, atornillado, modular Sistemas de reciclaje de hormigón residual • Euro Eco (camiones), Euro Wash (separador) Tecnología para puertos para cargar barcos Perforación “LoDrill” para excavadoras • Torque rotativo máximo: 20 – 149 kNm (15,000 – 110,000 ft lb) • A baja altura, por encima de obstáculos, terreno desnivelado Perforadoras montadas sobre camiónes u orugas • Torque rotativo máximo: 29 – 270 kNm (21,500 – 200,000 ft lb) • La energia para perforar es generada en el motor principal Micro-perforación • Torque rotativo máximo: 11 – 24 kNm (8,000 – 18,000 ft lb) • Vertical, horizontal, en ángulo Perforadora “Euro-Style” • Torque rotativo máximo: 200 kNm (150,000 ft lb) • Transportación en un remolque con altura máxima de 3.5 m Perforación en áreas con acceso restringido • Torque rotativo máximo: 6.8 – 40 kNm (5,000 – 30,000 ft lb) • Para montar sobre mini-excavadora Bombas Triplex • Motobombas de inyección de lechada (jet grouting) • Motobombas para pozos de agua y aplicaciones petroleras Plantas de hormigón, mezcladores y tanques • Plantas de hormigón (5 – 30 m3 /hora) • Mezcladores (3 – 35 m3 /hora) • Tanques de almacenamiento con agitador Equipos de mezclado e inyección de lechada Bombas de inyección (presión máxima: 35 – 170 bar) Bombas centrífugas (capacidad máxima: 100 – 2,500 l/min) Bombas de pistones dúplex (capacidad regular: 270 – 450 l/min) Silos horizontales (24 – 26 m³)

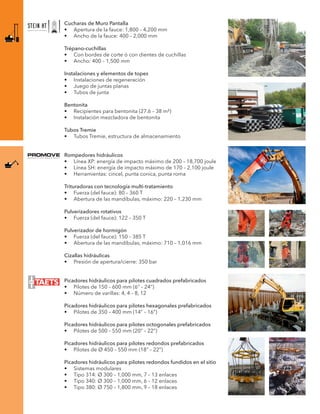

- 6. Cucharas de MuroPantalla • Apertura de la fauce: 1,800 – 4,200 mm • Ancho de la fauce: 400 – 2,000 mm Trépano-cuchillas • Con bordes de corte ó con dientes de cuchillas • Ancho: 400 – 1,500 mm Instalaciones y elementos de topes • Instalaciones de regeneración • Juego de juntas planas • Tubos de junta Bentonita • Recipientes para bentonita (27.6 – 38 m³) • Instalación mezcladora de bentonita Tubos Tremie • Tubos Tremie, estructura de almacenamiento Rompedores hidráulicos • Línea XP: energía de impacto máximo de 200 – 18,700 joule • Línea SH: energía de impacto máximo de 170 – 2,100 joule • Herramientas: cincel, punta conica, punta roma Trituradoras con tecnología multi-tratamiento • Fuerza (del fauce): 80 – 360 T • Abertura de las mandíbulas, máximo: 220 – 1,230 mm Pulverizadores rotativos • Fuerza (del fauce): 122 – 350 T Pulverizador de hormigón • Fuerza (del fauce): 150 – 385 T • Abertura de las mandíbulas, máximo: 710 – 1,016 mm Cizallas hidráulicas • Presión de apertura/cierre: 350 bar Picadores hidráulicos para pilotes cuadrados prefabricados • Pilotes de 150 – 600 mm (6” – 24”) • Número de varillas: 4, 4 – 8, 12 Picadores hidráulicos para pilotes hexagonales prefabricados • Pilotes de 350 – 400 mm (14” – 16”) Picadores hidráulicos para pilotes octogonales prefabricados • Pilotes de 500 – 550 mm (20” – 22”) Picadores hidráulicos para pilotes redondos prefabricados • Pilotes de Ø 450 – 550 mm (18” – 22”) Picadores hidráulicos para pilotes redondos fundidos en el sitio • Sistemas modulares • Tipo 314: Ø 300 – 1,000 mm, 7 – 13 enlaces • Tipo 340: Ø 300 – 1,000 mm, 6 – 12 enlaces • Tipo 380: Ø 750 – 1,800 mm, 9 – 18 enlaces
- 7. Fresadoras transversales paraexcavadoras de 1 – 125 T • Fresadoras transversales: ancho de 480 – 1,600 mm • Fresadoras longitudinales: Ø 370 – 740 mm • Tecnología de rotación: ancho de 480 – 1,330 mm Fresadoras de superficie • Para excavadoras de 1 – 23 T Fresadoras universales para madera, asfalto, concreto y roca • Para excavadoras de 1 – 23 T Zanjadoras • Zanjadoras de ruedas: profundidad max 600 mm • Ruedas fresadoras: profundidad max 1,200 mm • Fresadoras de cadenas estrecha: profundidad max 2,500 mm • Fresadoras de cadena: profundidad max 2,050 mm Ahoyadores hidráulicos • Para trabajos de perforación de Ø 175 – 1,500 mm Residuos de construcción y demolición • Móvil ó autónomo • Máquina de cribado para separar residuos de la construcción Residuos sólidos urbanos • Solo flujo de residuos contra residuos no seleccionados • Manual, semiautomático ó full-automático • Máquina de cribado para separar residuos sólidos urbanos Empacadores y prensas • Para papel/ cartón, plástico /PET, aluminio/latas, desperdicios • HBC: automático con capacidad de 25 – 180 T • HBK: automático con capacidad de 240 m³/hora • SA: semiautomático Máquinas de cribado: vidrio, papel, aluminio, plástico Alimentador de tambor: optimiza la clasificación Acostado de tuberías • Grúas con capacidad de elevación de 24.0 – 90.8 T • Plataformas: roller, c-plataformas Doblado de tuberías • Equipos para doblar tuberías de Ø 400 – 1,200 mm (16” – 48”) • Equipo de doblaje • Mandriles Soldado de tuberías • Equipos con 2 – 6 estaciones de soldadura • IPLC (Internal Pneamatic Line-Up) • PFM (Pipe Facing Machine) Otros equipos • Equipos de relleno • Equipos multipropósito • Cintas transportadoras

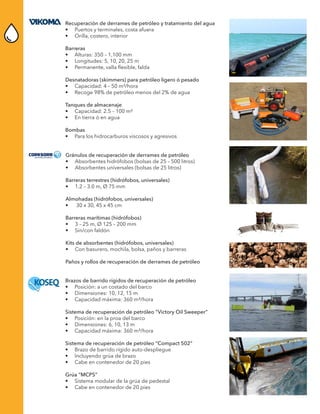

- 8. Recuperación de derramesde petróleo y tratamiento del agua • Puertos y terminales, costa afuera • Orilla, costero, interior Barreras • Alturas: 350 – 1,100 mm • Longitudes: 5, 10, 20, 25 m • Permanente, valla flexible, falda Desnatadoras (skimmers) para petróleo ligero ó pesado • Capacidad: 4 – 50 m³/hora • Recoge 98% de petróleo menos del 2% de agua Tanques de almacenaje • Capacidad: 2.5 – 100 m³ • En tierra ó en agua Bombas • Para los hidrocarburos viscosos y agresivos Gránulos de recuperación de derrames de petróleo • Absorbentes hidrófobos (bolsas de 25 – 500 litros) • Absorbentes universales (bolsas de 25 litros) Barreras terrestres (hidrófobos, universales) • 1.2 – 3.0 m, Ø 75 mm Almohadas (hidrófobos, universales) • 30 x 30, 45 x 45 cm Barreras marítimas (hidrófobos) • 3 – 25 m, Ø 125 – 200 mm • Sin/con faldón Kits de absorbentes (hidrófobos, universales) • Con basurero, mochila, bolsa, paños y barreras Paños y rollos de recuperación de derrames de petróleo Brazos de barrido rígidos de recuperación de petróleo • Posición: a un costado del barco • Dimensiones: 10, 12, 15 m • Capacidad máxima: 360 m³/hora Sistema de recuperación de petróleo “Victory Oil Sweeper” • Posición: en la proa del barco • Dimensiones: 6, 10, 13 m • Capacidad máxima: 360 m³/hora Sistema de recuperación de petróleo “Compact 502” • Brazo de barrido rígido auto-despliegue • Incluyendo grúa de brazo • Cabe en contenedor de 20 pies Grúa “MCPS” • Sistema modular de la grúa de pedestal • Cabe en contenedor de 20 pies
- 9. Bombas de desagüey drenaje • Sumergible • 230 Volt (1 fase) ó 400 Volt (3 fases) • Caudal máximo: 240 – 900 litro/min Bombas de lodo / arena con agitador • Con marco de succión abierta ó colador • 400 Volt • Caudal máximo: 1,700 – 6,500 litro/min Bombas de residuos • Cubierta exterior de acero inoxidable ó aluminio • 230 Volt • Caudal máximo: 130 – 240 litro/min Bombas de aguas residuales • Con impulsor vortex, cortador ó amoladora • 230 Volt (1 fase) ó 400 Volt (3 fases) • Caudal máximo: 170 – 1,500 litro/min Bombas para desagüe y aguas residuales • Accionamiento diésel ó eléctrico • Capacidad máxima: 130 – 6,500 m³/hora • Manejo de sólidos: 80 – 133 mm Bombas de alta presión y para minería • Capacidad máxima: 105 – 1,500 m³/hora • Manejo de sólidos: 25 – 60 mm Bombas para desagüe en wellpoint • Capacidad máxima: 90 – 190 m³/hora Bombas centrífugas auto-aspirantes • Capacidad máxima: 21 – 1,200 m³/hora Bombas para lodos y bentonita • Capacidad máxima: 165 – 370 m³/hora • Manejo de sólidos: 86 – 105 mm Drenes de consolidación de suelo • Drenes verticales prefabricados (Wick Drains) • Drenes laterales prefabricados (Stripdrains) • Drenes para consolidacion de vacio (Vacuo) Maquinas de instalación • Altura: 12 – 35 m • Agujas CT para exavadoras de 28 – 75 T • Agujas TG para grúas de 30 – 90 T Ingeniería marina • Protectores de limo/cieno, tubos/bolsas de grandes diámetros Energía renovable • Geomembranas (lining), geotextiles Construcción • Protección de sedimentación, tablestacas de pvc

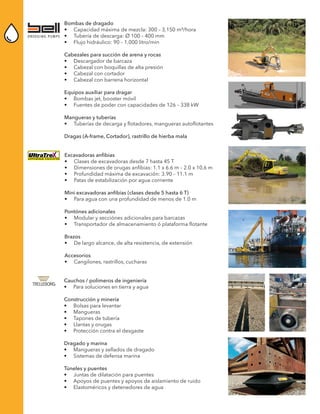

- 10. Bombas de dragado • Capacidad máxima de mezcla: 300 – 3,150 m³/hora • Tubería de descarga: Ø 100 – 400 mm • Flujo hidráulico: 90 – 1,000 litro/min Cabezales para succión de arena y rocas • Descargador de barcaza • Cabezal con boquillas de alta presión • Cabezal con cortador • Cabezal con barrena horizontal Equipos auxiliar para dragar • Bombas jet, booster móvil • Fuentes de poder con capacidades de 126 – 338 kW Mangueras y tuberías • Tuberías de decarga y flotadores, mangueras autoflotantes Dragas (A-frame, Cortador), rastrillo de hierba mala Excavadoras anfibias • Clases de excavadoras desde 7 hasta 45 T • Dimensiones de orugas anfibias: 1.1 x 6.6 m – 2.0 x 10.6 m • Profundidad máxima de excavación: 3.90 – 11.1 m • Patas de estabilización por agua corriente Mini excavadoras anfibias (clases desde 5 hasta 6 T) • Para agua con una profundidad de menos de 1.0 m Pontónes adicionales • Modular y secciónes adicionales para barcazas • Transportador de almacenamiento ó plataforma flotante Brazos • De largo alcance, de alta resistencia, de extensión Accesorios • Cangilones, rastrillos, cucharas Cauchos / polímeros de ingeniería • Para soluciones en tierra y agua Construcción y minería • Bolsas para levantar • Mangueras • Tapones de tubería • Llantas y orugas • Protección contra el desgaste Dragado y marina • Mangueras y sellados de dragado • Sistemas de defensa marina Túneles y puentes • Juntas de dilatación para puentes • Apoyos de puentes y apoyos de aislamiento de ruido • Elastoméricos y detenedores de agua
- 11. Máquinas de CPT • Plataformas: camiones (con orugas), máquinas con anclajes • Penetrometers • Adquisición de datos y procesamiento • Conos y tubos (eléctrico ó mecánico) • Equipos de empuje y tire • Varillas y boquillas (de pruebas) Máquinas de SPT y DPT • Plataformas con orugas ó anclajes • Máquinas para pruebas: manual ó neumático • Adquisición de datos • Martillos hidráulicos • Varillas y boquillas Máquinas de perforación para investigación geotermales • Carros orugas, camiones Instrumentación Sistemas de registro de datos de pilotes ó geotecnica • Los resultados de medición directamente disponibles • Visualización gráfica de los resultados • Métodos de medición preciso, flexibles y fácil de usar Equipos de prueba de pilotes • Pruebas de integridad ó predicción de hincar de pilotes • Pruebas de carga dinámica ó de carga estática de pseudo • Programa de ecuación de onda Monitorización de vibraciones • La monitorización de la vibración continua y en línea Sistemas de seguimiento geotécnico • Monitoreo geotécnico • Monitoreo y pruebas de las aguas subterráneas Pruebas de integridad de la madera Sistemas de registro de datos • Visualizar en vivo los datos en el sistema de registro • Descargar los datos completos a una computadora • Medición, registro y calculación de datos • Control automático de los equipos conectados Sensores y separadores hidráulicos • Profundidad de perforación, inclinación ó flujo • La presión de agua, lechada de cemento y concreto Sistema para recordar datos: Jet AME 4000 hasta 4 bombas • Perforación, inyección de lechada, CFA, mezcla de suelos Sistema para demostrar datos: JET DSP 100 para 1 bomba • Paredes de diafragma, prueba lugeon, grouting Sistema para demostrar datos: JET SDP • Control de inclinación y verticalidad

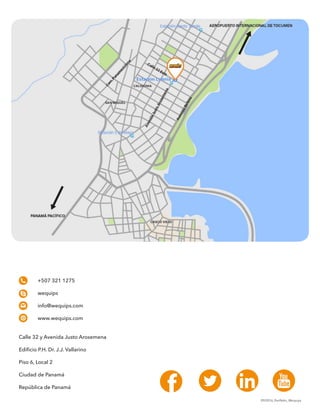

- 12. +507 321 1275 wequips info@wequips.com www.wequips.com Calle32 y Avenida Justo Arosemena Edificio P.H. Dr. J.J. Vallarino Piso 6, Local 2 Ciudad de Panamá República de Panamá 09/2016_Panfletto_Wequips
