El documento destaca la importancia del entrenamiento para bomberos, ya que sin él no se entienden conceptos fundamentales ni se sabe cómo usar el equipamiento. También explica que la tasa de liberación de calor es la mejor forma de medir el tamaño de un incendio, y que materiales como la madera y el poliestireno liberan más calor que otros como el algodón. Además, resalta la necesidad de conocer los límites del equipo y aplicar criterios apropiados para tomar buenas decisiones y trabajar de forma segura.

3. ¿Cuan importante es el entrenamiento?

4. • Conceptos fundamentales no han sido enseñados
• Muy teórico
• Poca práctica en los métodos o técnicas
• No entendemos nuestro equipamiento
• Hemos creído en muchos mitos y tradiciones
• No muchos han puesto en duda o mirado mas allá

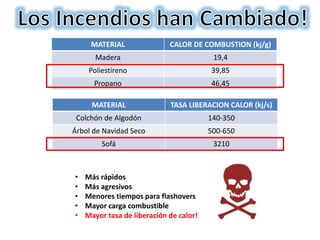

6. MATERIAL CALOR DE COMBUSTION (kj/g)
Madera 19,4
Poliestireno 39,85
Propano 46,45
MATERIAL TASA LIBERACION CALOR (kj/s)
Colchón de Algodón 140-350
Árbol de Navidad Seco 500-650
Sofá 3210
• Más rápidos
• Más agresivos
• Menores tiempos para flashovers
• Mayor carga combustible
• Mayor tasa de liberación de calor!

8. “Este es mi pitón. Hay muchos como el, pero este es mío.
Mi pitón es mi mejor amigo. Es mi vida. Debo manejarlo tal como
manejo mi vida.
Mi pitón sin mi, es inútil. Sin mi pitón, yo soy inútil…
Mi pitón es humano, tal como yo, porque es mi vida. Lo conoceré
como a un hermano.
Aprenderé sus debilidades, sus fortalezas, sus partes, sus
accesorios. Mantendré
mi pitón limpio y listo, tal como yo estoy limpio y listo. Nos
volveremos parte
el uno del otro...”
US. Marine Corps

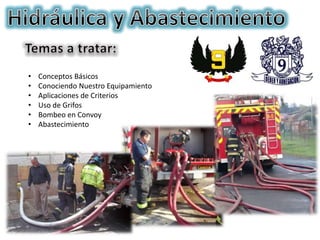

9. • Conceptos Básicos
• Conociendo Nuestro Equipamiento
• Aplicaciones de Criterios
• Uso de Grifos
• Bombeo en Convoy
• Abastecimiento

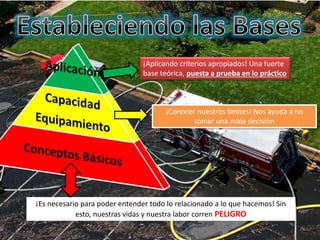

11. ¡Es necesario para poder entender todo lo relacionado a lo que hacemos! Sin
esto, nuestras vidas y nuestra labor corren PELIGRO
¡Conocer nuestros límites! Nos ayuda a no
tomar una mala decisión
¡Aplicando criterios apropiados! Una fuerte
base teórica, puesta a prueba en lo práctico

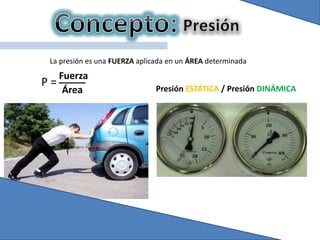

12. La presión es una FUERZA aplicada en un ÁREA determinada
Presión ESTÁTICA / Presión DINÁMICA
P =
Fuerza_____
Área

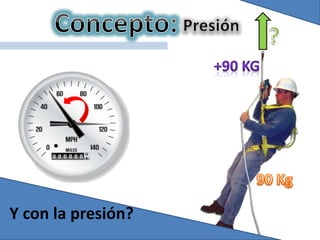

13. Y con la presión?

15. [ Q = GPM/100 ]

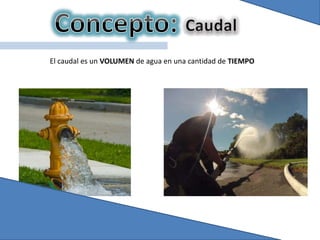

16. El caudal es un VOLUMEN de agua en una cantidad de TIEMPO

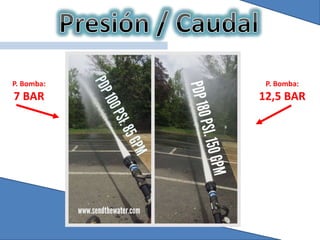

17. P. Bomba:
7 BAR
P. Bomba:
12,5 BAR

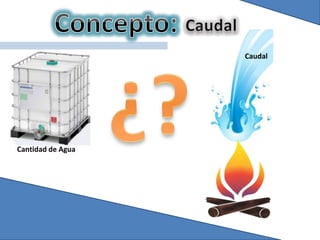

18. Cantidad de Agua
Caudal

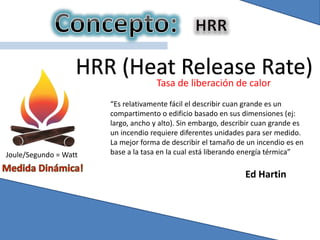

19. HRR (Heat Release Rate)
Tasa de liberación de calor
Joule/Segundo = Watt
“Es relativamente fácil el describir cuan grande es un
compartimento o edificio basado en sus dimensiones (ej:
largo, ancho y alto). Sin embargo, describir cuan grande es
un incendio requiere diferentes unidades para ser medido.
La mejor forma de describir el tamaño de un incendio es en
base a la tasa en la cual está liberando energía térmica”
Ed Hartin

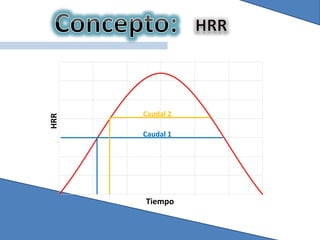

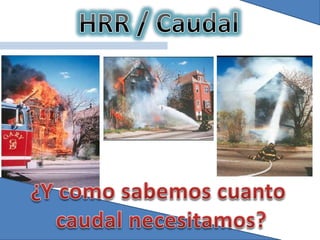

20. HRR
Tiempo
Caudal 1
Caudal 2

22. Caudal Crítico:
Caudal Táctico:
Formula NFA:
Área en metros
cuadrados
Área en metros
cuadrados
Área en pies
cuadrados

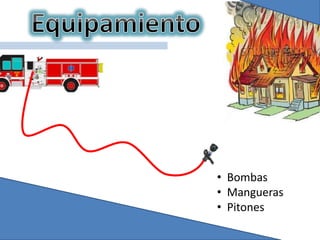

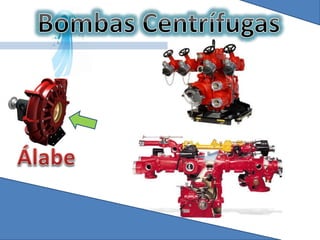

23. • Bombas
• Mangueras
• Pitones

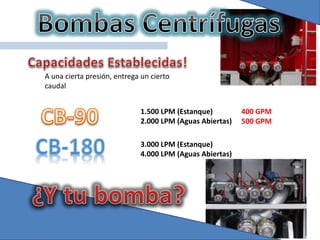

25. A una cierta presión, entrega un cierto
caudal
1.500 LPM (Estanque)
2.000 LPM (Aguas Abiertas)
3.000 LPM (Estanque)
4.000 LPM (Aguas Abiertas)
400 GPM
500 GPM

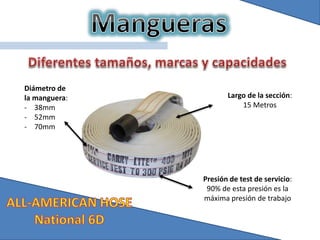

26. Diámetro de
la manguera:
- 38mm
- 52mm
- 70mm
Presión de test de servicio:
90% de esta presión es la
máxima presión de trabajo
Largo de la sección:
15 Metros

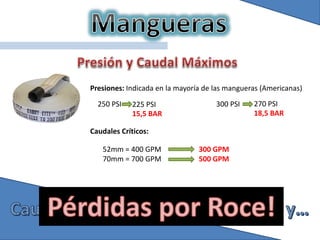

27. Presiones: Indicada en la mayoría de las mangueras (Americanas)
250 PSI 300 PSI225 PSI
15,5 BAR
270 PSI
18,5 BAR
Caudales Críticos:
52mm = 400 GPM 300 GPM
70mm = 700 GPM 500 GPM

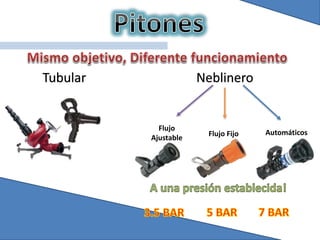

28. Tubular Neblinero
Flujo
Ajustable
Flujo Fijo Automáticos

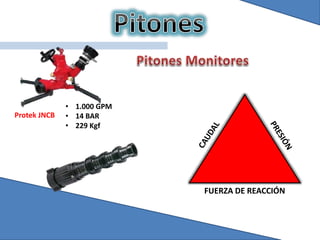

30. FUERZA DE REACCIÓN
• 1.000 GPM
• 14 BAR
• 229 Kgf
Protek JNCB

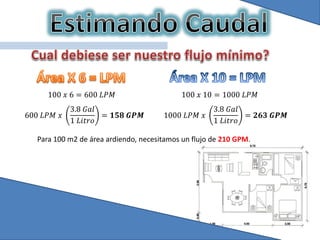

33. 600 𝐿𝑃𝑀 𝑥
3.8 𝐺𝑎𝑙
1 𝐿𝑖𝑡𝑟𝑜
= 𝟏𝟓𝟖 𝑮𝑷𝑴 1000 𝐿𝑃𝑀 𝑥
3.8 𝐺𝑎𝑙
1 𝐿𝑖𝑡𝑟𝑜
= 𝟐𝟔𝟑 𝑮𝑷𝑴
100 𝑥 6 = 600 𝐿𝑃𝑀 100 𝑥 10 = 1000 𝐿𝑃𝑀
Para 100 m2 de área ardiendo, necesitamos un flujo de 210 GPM.

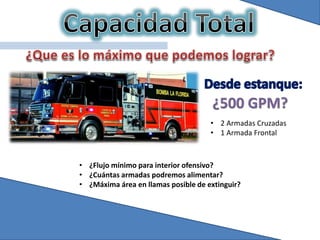

34. • 2 Armadas Cruzadas
• 1 Armada Frontal
• ¿Flujo mínimo para interior ofensivo?
• ¿Cuántas armadas podremos alimentar?
• ¿Máxima área en llamas posible de extinguir?
