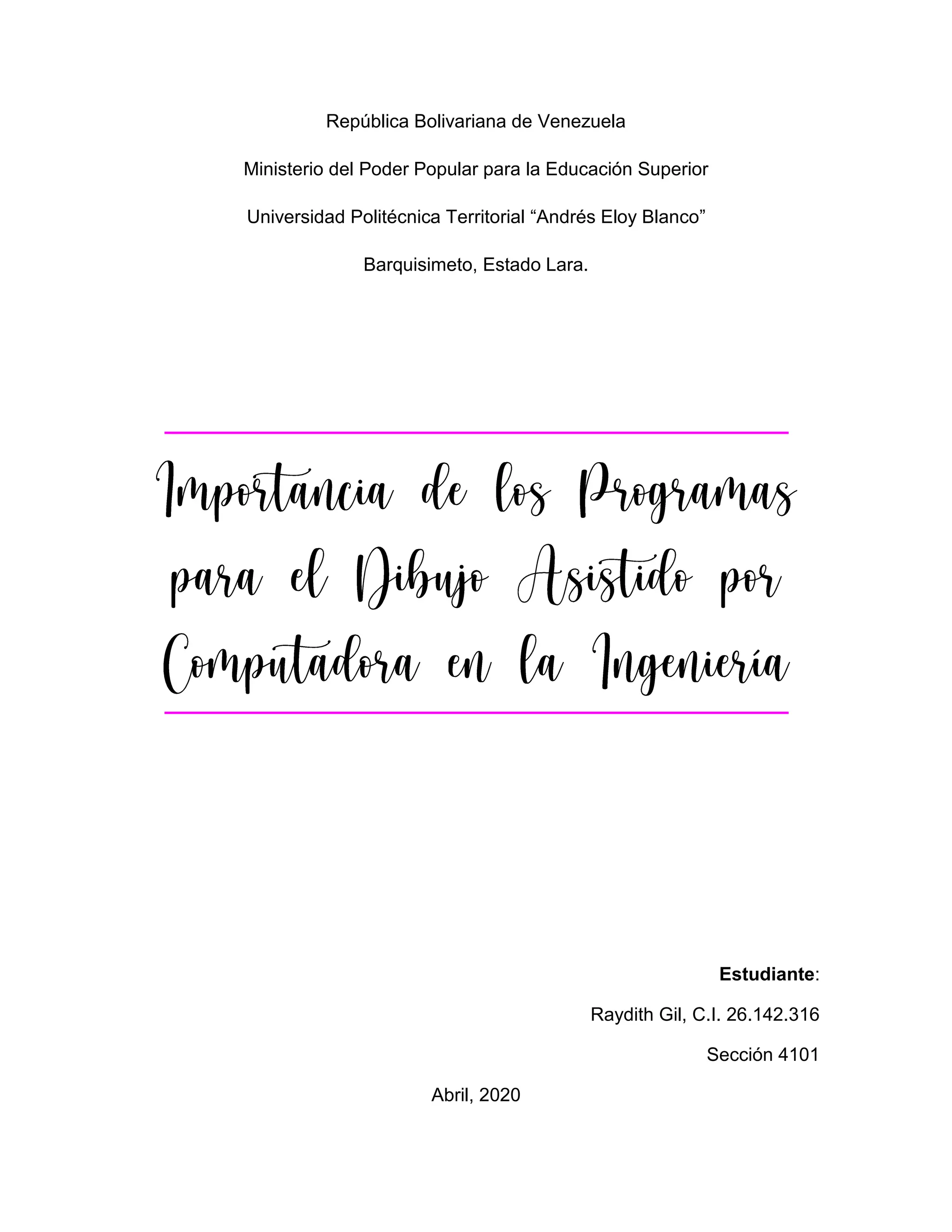

1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
Universidad Politécnica Territorial “Andrés Eloy Blanco”
Barquisimeto, Estado Lara.
Estudiante:
Raydith Gil, C.I. 26.142.316
Sección 4101
Abril, 2020

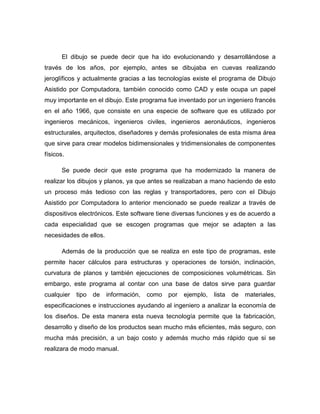

2. El dibujo se puede decir que ha ido evolucionando y desarrollándose a
través de los años, por ejemplo, antes se dibujaba en cuevas realizando
jeroglíficos y actualmente gracias a las tecnologías existe el programa de Dibujo
Asistido por Computadora, también conocido como CAD y este ocupa un papel
muy importante en el dibujo. Este programa fue inventado por un ingeniero francés
en el año 1966, que consiste en una especie de software que es utilizado por
ingenieros mecánicos, ingenieros civiles, ingenieros aeronáuticos, ingenieros
estructurales, arquitectos, diseñadores y demás profesionales de esta misma área
que sirve para crear modelos bidimensionales y tridimensionales de componentes
físicos.
Se puede decir que este programa que ha modernizado la manera de
realizar los dibujos y planos, ya que antes se realizaban a mano haciendo de esto
un proceso más tedioso con las reglas y transportadores, pero con el Dibujo
Asistido por Computadora lo anterior mencionado se puede realizar a través de
dispositivos electrónicos. Este software tiene diversas funciones y es de acuerdo a
cada especialidad que se escogen programas que mejor se adapten a las
necesidades de ellos.
Además de la producción que se realiza en este tipo de programas, este
permite hacer cálculos para estructuras y operaciones de torsión, inclinación,
curvatura de planos y también ejecuciones de composiciones volumétricas. Sin
embargo, este programa al contar con una base de datos sirve para guardar
cualquier tipo de información, como por ejemplo, lista de materiales,
especificaciones e instrucciones ayudando al ingeniero a analizar la economía de
los diseños. De esta manera esta nueva tecnología permite que la fabricación,
desarrollo y diseño de los productos sean mucho más eficientes, más seguro, con
mucha más precisión, a un bajo costo y además mucho más rápido que si se
realizara de modo manual.

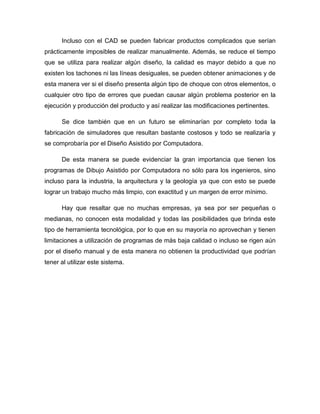

3. Incluso con el CAD se pueden fabricar productos complicados que serían
prácticamente imposibles de realizar manualmente. Además, se reduce el tiempo
que se utiliza para realizar algún diseño, la calidad es mayor debido a que no
existen los tachones ni las líneas desiguales, se pueden obtener animaciones y de
esta manera ver si el diseño presenta algún tipo de choque con otros elementos, o
cualquier otro tipo de errores que puedan causar algún problema posterior en la
ejecución y producción del producto y así realizar las modificaciones pertinentes.
Se dice también que en un futuro se eliminarían por completo toda la
fabricación de simuladores que resultan bastante costosos y todo se realizaría y
se comprobaría por el Diseño Asistido por Computadora.
De esta manera se puede evidenciar la gran importancia que tienen los
programas de Dibujo Asistido por Computadora no sólo para los ingenieros, sino
incluso para la industria, la arquitectura y la geología ya que con esto se puede
lograr un trabajo mucho más limpio, con exactitud y un margen de error mínimo.
Hay que resaltar que no muchas empresas, ya sea por ser pequeñas o
medianas, no conocen esta modalidad y todas las posibilidades que brinda este
tipo de herramienta tecnológica, por lo que en su mayoría no aprovechan y tienen
limitaciones a utilización de programas de más baja calidad o incluso se rigen aún
por el diseño manual y de esta manera no obtienen la productividad que podrían
tener al utilizar este sistema.
