Prácticas 4º+EMPRESA
Alfonso Jiménez Martínez
(Instituto Nacional deTécnicas Aeroespaciales)
jueves, 23 de mayo de 13

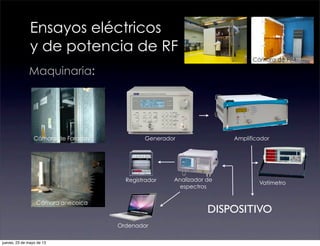

Ensayos eléctricos
y de potencia de RF
Maquinaria:
Cámara de Faraday
Cámara anecoica
Cámara de PIM
Generador Amplificador
DISPOSITIVO
Vatímetro
Ordenador
Analizador de
espectros
Registrador
jueves, 23 de mayo de 13

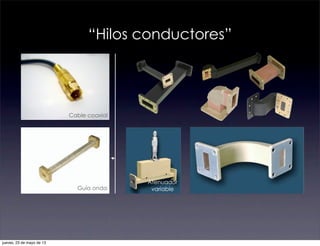

“Hilos conductores”
Cable coaxial
Guía onda
Atenuador
variable
jueves, 23 de mayo de 13

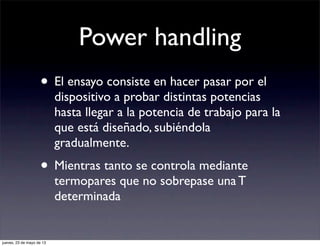

Power handling
• El ensayo consiste en hacer pasar por el
dispositivo a probar distintas potencias
hasta llegar a la potencia de trabajo para la
que está diseñado, subiéndola
gradualmente.
• Mientras tanto se controla mediante
termopares que no sobrepase una T
determinada
jueves, 23 de mayo de 13

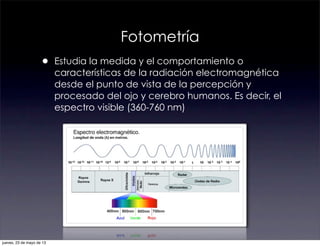

Fotometría
• Estudia la medida y el comportamiento o
características de la radiación electromagnética
desde el punto de vista de la percepción y
procesado del ojo y cerebro humanos. Es decir, el
espectro visible (360-760 nm)
jueves, 23 de mayo de 13

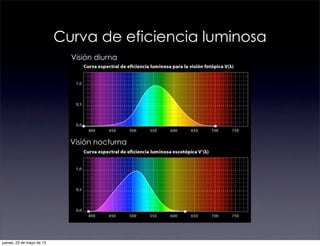

Curva de eficiencia luminosa
Visión diurna
Visión nocturna
jueves, 23 de mayo de 13

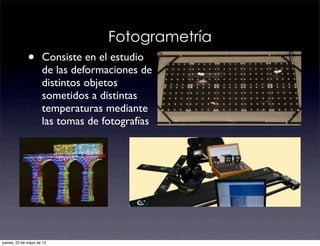

Fotogrametría
• Consiste en el estudio
de las deformaciones de
distintos objetos
sometidos a distintas
temperaturas mediante
las tomas de fotografías
jueves, 23 de mayo de 13

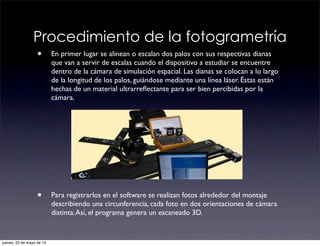

Procedimiento de la fotogrametría
• En primer lugar se alinean o escalan dos palos con sus respectivas dianas
que van a servir de escalas cuando el dispositivo a estudiar se encuentre
dentro de la cámara de simulación espacial. Las dianas se colocan a lo largo
de la longitud de los palos, guiándose mediante una línea láser. Éstas están
hechas de un material ultrarreflectante para ser bien percibidas por la
cámara.
• Para registrarlos en el software se realizan fotos alrededor del montaje
describiendo una circunferencia, cada foto en dos orientaciones de cámara
distinta.Así, el programa genera un escaneado 3D.
jueves, 23 de mayo de 13

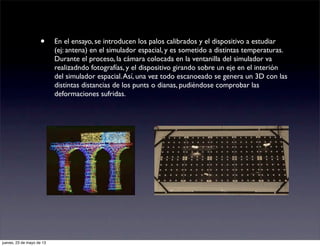

• En el ensayo, se introducen los palos calibrados y el dispositivo a estudiar
(ej: antena) en el simulador espacial, y es sometido a distintas temperaturas.
Durante el proceso, la cámara colocada en la ventanilla del simulador va
realizadndo fotografías, y el dispositivo girando sobre un eje en el interión
del simulador espacial.Así, una vez todo escanoeado se genera un 3D con las
distintas distancias de los punts o dianas, pudiéndose comprobar las
deformaciones sufridas.
jueves, 23 de mayo de 13
