Este documento describe la interfaz del software de registro de datos de LEGO Mindstorms NXT. Explica que la ventana de registro de datos permite crear y realizar experimentos directamente, y que los datos del experimento se recopilan en el ladrillo NXT al hacer clic en "Descargar y ejecutar". También describe las diferentes herramientas y componentes de la interfaz como la barra de herramientas, el gráfico y la tabla de conjunto de datos.

1. Johan Alexander Garzón Cristancho
Diego Fernando García Salazar

2. • Como empezar
• Interfaz del registro de software
• herramientas
• Ladrillos lego
• Información útil
Índice

3. La ventana de Registro de datos
Puedes crear y realizar experimentos directamente desde
la ventana de Registro de datos. Para llevar a cabo un
experimento, configura tu experimento y haz clic en
Descargar y ejecutar en el Controlador de registro de datos.
La ventana de programación de NXT debe permanecer
abierta en segundo plano durante el uso de Registro de
datos. Es posible ejecutar la ventana de programación de
NXT sin abrir la ventana de Registro de datos de NXT.
COMO EMPEZAR

4. La ventana de Registro de datos

5. También puedes programar un robot NXT para que recopile
datos. Utiliza los dos bloques de la paleta Avanzados
(consulta la página 56, Paleta de programación) para iniciar y
detener el registro de datos en el robot NXY y ver un gráfico
del registro de datos conforme se produce, o conserva
el archivo de registro en el ladrillo NXT para analizarlo
posteriormente.
Sólo tienes que hacer clic en el botón Alternar de la barra de
herramientas de la ventana de programación de NXT para
abrir la ventana de Registro de datos.
Registro de datos en la ventana
de programación de NXT

6. Registro de datos en la ventana
de programación de NXT

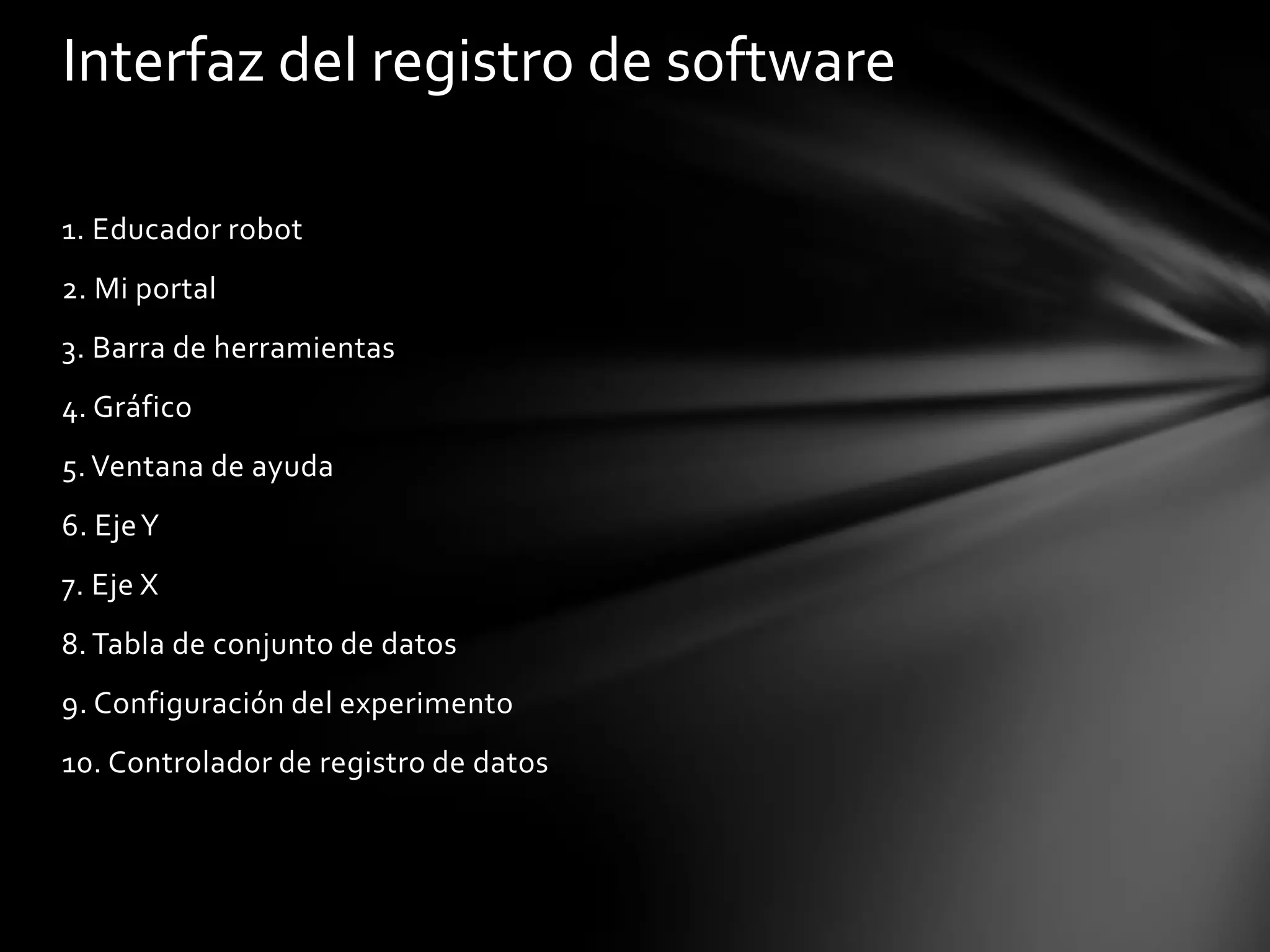

7. 1. Educador robot
2. Mi portal
3. Barra de herramientas
4. Gráfico
5. Ventana de ayuda
6. EjeY
7. Eje X
8. Tabla de conjunto de datos
9. Configuración del experimento
10. Controlador de registro de datos
Interfaz del registro de software

8. Educador robot Mi portal
.

9. Barra de herramientas grafico

10. Ventana de ayuda eje y

11. Herramientas de predicción
Realiza predicciones de lo que ocurrirá al
realizar el
experimento utilizando las herramientas
de predicción. Utiliza
el lápiz para trazar una predicción o una
fórmula predictiva
para crear una línea recta.
herramientas

12. Los datos del experimento se recopilan en
el ladrillo NXT al
hacer clic en Descargar y ejecutar. Los
datos se guardan en
un archivo de registro y se muestran en el
Gráfico y en la
Tabla de conjunto de datos.
Recopilación de datos

13. Ladrillos lego

14. Ladrillo lego (2)

15. Lista de piezas para el equipo

16. Listas para el equipo de base # 9797
