El documento explica los pasos para crear una base de datos en Workbench, incluyendo crear el esquema, diagrama de entidad-relación, tablas, campos, y relaciones entre tablas. También cubre cómo exportar el diagrama como imagen PNG o código SQL.

1. Manual de Workbench 5.1.16 Preparado por: Ing Douglas Galvis

2. 1.- Entrando al entorno de Workbench

3. 2.- Hay que crear el nombre de la bases de Datos o nuestro esquema, haciendo click aquí 2.1.- Luego 2.2.- Salvar, colocar el nombre, recuerda para modificaciones futuras 2.3.- Posteriormente crear el diagrama entidad relación, entrando en:

4. 3.- Paso siguiente crear las tablas, haciendo click en el icono del lado izquierdo y luego en el area cuadriculada, colocar el nombre y trabajar con la barra de menu inferior

5. 3.1.- Una vez colocado el nombre a la tabla, presionar enter se habilita la opcion de la barra inferior Columns y se proceder a entrar los campos, tenga en cuenta los tipos y las llaves

6. 5.1.- Para crear las relaciones o Cardinalidad entre las tablas del Diagrama entidad relación, debe recordar lo siguiente: Tipo de Relación Tabla «A» Tabla «B» Uno a Uno Cedula Campo Clave debe ser llave Primaria «Primary Key» Cedula Campo Clave debe ser llave Primaria «Primary Key» Uno a Muchos Cedula Campo Clave debe der llave Primaria «Primary Key» Cedula Campo Clave debe der llave Foranea «Foreign Key» Muchos a Muchos Campo Clave no debe ser llave ni auto_incrementable Campo Clave no debe ser llave ni auto_incrementable

8. 5.2.- Creando relaciones o cardinalidad, en Workbench . Imaginemos en el siguiente ejemplo de un DER con tres tablas Como vera es necesario en la tabla prestamos , registrar los datos de los usuarios y de los libros , cada vez que se preste. Como el usuario podra prestar varios libros, es evidentes que entre las tablas usuarios y prestamos , asi como tambien entre libros y prestamos , la cardinalidad es de uno a muchos.

9. Ahora crearemos la cardinalidad entre las tabla libros y prestamos. a.- Entramos en la tabla prestamos de una bases de datos llamada BibliotecaAA . b.- Seguidamente seleccionamos la opción Foreign Keys , y en el recuadro que se encuentra debajo de la leyenda Foreign Key Name , c olocaremos FK_cota , al lado derecho , en Referenced Table , seleccionados de donde proviene la llave primaria, es decir en este caso BibliotecaAA.libro s , al lado derecho en Column , seleccionamos el campo que recien creamos a decir cota . Al lado derecho, en Foreign Key Options , tanto en On Update , como On delete , seleccionamos CASCADE

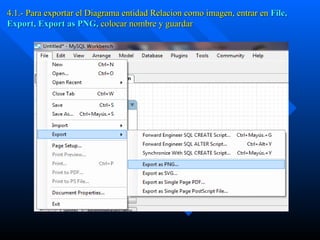

10. 4.1.- Para exportar el Diagrama entidad Relacion como imagen, entrar en File, Export, Export as PNG, colocar nombre y guardar

11. 4.1.- Para exportar el Diagrama entidad Relacion como Codigo SQL, y posteriormen llevarlo al phpMyadmin entrar en File, Export, Forward Engineer SQL CREATE Script, colocar nombre y guardar

12. Tabla: libros Tabla: usuarios Tabla: prestamos Tabla: libros Tabla: usuarios Tabla: prestamos
