1. INFORME – MAN 00
DATOS DE LA INSTALACIÓN:
NOMBREO RAZÓN SOCIAL:
EDIFICIOLU
FECHA:
18/02/2020
DIRECCIÓN:
AV.SALAVERRY2955
DISTRITO:
SAN ISIDRO
DEPARTAMENTO:
LIMA
REPRESENTANTE – CONTACTO:
GORGE YI
CEL:
972267492
E-MAIL:
DATOS DEL TANQUE
CAPACIDAD FABRICANTE SERIE AÑODE FABRICACIÓN TIPO
113 ENVASES METALICOS INCAS. A TK-1150-30078-06 2006 HORIZONTAL
TIPO DE INSTALACIÓN:
SI DC CA M15 (KG. 15)
X
DATOS DE LA INSTALACIÓN:
TIPODE TRABAJO ING. RESPONSABLEDELA
OBRA (LLAMA PLUS)
FECHA –INICIODEOBRA FECHA –FIN DE OBRA FECHA –OBTENCIÓN DE
FICHA DEREGISTRO
INSTALACIÓN
1. OBJETIVO. -
Proporcionar mantenimiento a tanque y redes para el suministro de GLP a los equipos de
consumo del restaurant.
2. ANTECEDENTES. -
Debido a las condiciones ambientales húmedas,uso propio y falta de mantenimiento. Origino
que las válvulas se corroen y eso provocase fuga de glp en las mismas.
3. DESCRIPCIÓN DEL SISTEMA PARA EL USO DEL GLP. -
El sistemade GLP permite abastecerde combustiblealosequiposde consumodel restaurante
que esun hornoy una cocina industrial de cuatrohornillas.
4. ZONA DE INSTALACIÓN DEL TANQUE. -
Cumple conlascondicionesexigidasporlaNTP 321.123
5. VÁLVULAS Y/O ACCESORIOS DEL TANQUE ESTACIONARIO DE GLP. -
Se encuentranenbuenestadovisiblemente.
6. TRABAJOS REALIZADOS. –

2.  Se instalocuatro válvulasde corte de ½”
 Se instalotresuniversalesde ½de bronce
 Pintadode 1 m de tuberíade cobre de ½
 se instalóunauniónde cobre de ½”
 Se instalo tresadaptadoresmachode bronce de ½”
 Se instalounate de cobre de ½”
 Se instalo1m de tubo de cobre de ½”
 Se instalounareducciónhembrade cobre de ½”
 Se instalocuatro codosde cobre de ½”
 Se efectuólacharla de capacitacióncorrespondiente.
 Se utilizo3 teflonesamarillos
 Se utilizo3 varillasde soladura(Ag)
7. CONCLUSIONES Y RECOMENDACIONES. –
 Se modificolaslíneasde bajapresiónyalta presión,quedandotodoconforme.
 Efectuaruna nuevainspecciónen febrerodel 2021.
MEMORIA FOTOGRÁFICA

3. TANQUE DE GLP
Tanque 1
Capacidad : 500
Serie : M1927619
Fabricante : ARCOS
Año : 2019

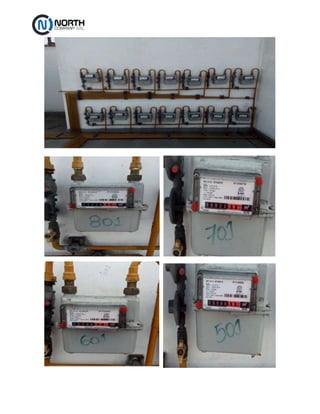

9. DEPARTAMENTO 801 701 601 501 401 301 201 101
INSPECCION
ENCONTRADA

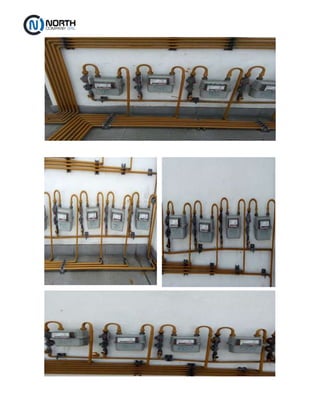

MEDIDOR
101 801 701 601 501 401 301 201
