El documento presenta los planos y detalles de un proyecto de diseño de un chaise lounge llamado "Mugeon". El mueble está hecho de bambú, mimbre y guano. Los planos muestran las dimensiones y piezas del mueble, incluyendo el marco de bambú, las piezas estructurales y de soporte, y los patrones de tejido del asiento y respaldo usando mimbre y guano.

1. Pontificia Universidad
Católica Madre y Maestra.
•Mugeon Chaise Long.
• Prof: Arq.Magaly E. Caba.
• Sustentante:
• Genesis Espinal Clase.
• Matrícula:
• 2013-5467.
• Materia: Diseño de Muebles II.
• Fecha: 30/06/2017

2. Mugeon
chaise long.
concepto.

3. Mugeon
chaise long.
Materiales.
Bambú.
Mimbre.
Guano.

4. Uniones del bambú y patrón a
trabajar.

5. Mugeon chaise
lounge
Detalles
materiales
Chaise lounge.
Diseño de muebles II.
Prof: Arq. Magaly E. Caba.
Est: Genesis Espinal C.
Matricula: 2013-5467
30/6/17
pucmm
1.80
Proceso.
0.400.450.20
0.90
Angulo: 45
Tejido de
patrón en
cruz, junto
y de guano.
Tejido de patrón
en cruz, separado
de guano
Tejido a rayas horizontales
de guano

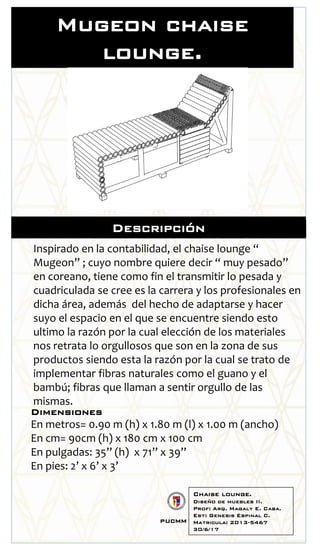

6. Descripción
Inspirado en la contabilidad, el chaise lounge “
Mugeon” ; cuyo nombre quiere decir “ muy pesado”
en coreano, tiene como fin el transmitir lo pesada y
cuadriculada se cree es la carrera y los profesionales en
dicha área, además del hecho de adaptarse y hacer
suyo el espacio en el que se encuentre siendo esto
ultimo la razón por la cual elección de los materiales
nos retrata lo orgullosos que son en la zona de sus
productos siendo esta la razón por la cual se trato de
implementar fibras naturales como el guano y el
bambú; fibras que llaman a sentir orgullo de las
mismas.
Dimensiones
En metros= 0.90 m (h) x 1.80 m (l) x 1.00 m (ancho)
En cm= 90cm (h) x 180 cm x 100 cm
En pulgadas: 35’’ (h) x 71’’ x 39’’
En pies: 2’ x 6’ x 3’
Mugeon chaise
lounge.
Chaise lounge.
Diseño de muebles II.
Prof: Arq. Magaly E. Caba.
Est: Genesis Espinal C.
Matricula: 2013-5467
30/6/17
pucmm

7. Mugeon chaise
lounge
PLANOS TECNICOS
Chaise lounge.
Diseño de muebles II.
Prof: Arq. Magaly E. Caba.
Est: Genesis Espinal C.
Matricula: 2013-5467
30/6/17
pucmm
Explosiva. Dimensiones.
Despiece.
C) Tejido del asiento. 0.60
x0.60
Material: mimbre. Und:1
B) Marco del reposa cabeza. 0.30 x 0.30
Material: bambú. Und:1
D) Tejido del reposa cabeza. 0.40 x 0.40
Material: guano. Und:1
A) Marco del asiento. 0.50 x0.50
Material: bambú. Und:1
I) Tejido lateral. 0.60 x 0.60
Material: Guano. Und: 2
Dimensiones fibras: 0.10 x 0.60
G) Soporte en X. 12 x12 –
D=8cm
Material: bambu. Und:1 H) Soporte en X asiento.
0.13 x0.13
Material: bambu. Und:1
E) Pieza estructural. Und:33
1.00 x 0.08 (D) material: bambú
F) Soportes interiores
horizontales. 0.95 x 0.08 (D)
Material: bambú. Und:2
K) Deslizadores.
0.10 x0.10
Material:
poliuretano.
Und:6
J) Pieza estructural. Und:2
1.8 x 0.08 (D) material: bambú
M) Pieza estructural.
Und:8
0.45x 0.08 (D) material:
bambú
L) Pieza estructural.
Und:2
0.70 x 0.08 (D) material:
bambú

8. Mugeon Chaise
Lounge
Modelo.
Chaise lounge.
Diseño de muebles II.
Prof: Arq. Magaly E. Caba.
Est: Genesis Espinal C.
Matricula: 2013-5467
13/7/17
pucmm
