El formato Baby AT introducido en 1985 por IBM fue más pequeño que el formato AT original pero heredó sus problemas de diseño como la multitud de cables que dificultaban la ventilación. El formato ATX introducido en 1997 resolvió estos problemas al colocar los conectores en la parte posterior y usar un solo conector más grande para la fuente de alimentación, permitiendo mejor ventilación y facilidad de mantenimiento. Otro formato especializado fue el Western Design para computadoras de escritorio delgadas con la tarjeta montada en el centro para ocupar menos espacio.

1. Samanta

2. JULIO CESAR GASPAR ESPARZA MIRIAM DIAZ BRISELLO CARLOS OMAR HUERTA TREJO

3. Tarjeta Madre

4. IBM presenta en 1985 el formato Baby AT, que es funcionalmente equivalente a la AT, pero significativamente menor : 8,5 pulgadas de ancho y de 10 a 13 pulgadas de profundo, su menor tamaño favorece las cajas más pequeñas y facilita la ampliación, por lo que toda la industria se vuelca en él abandonando el formato AT. No obstante sigue heredando los problemas de diseño del AT, con la multitud de cables que dificultan la ventilación (algo que se va volviendo más crítico a medida que sube la potencia de los microprocesadores) y con el micro alejado de la entrada de alimentación. Todo esto será resuelto por el formato ATX.

5. Pero dado el gran parque existente de equipos en caja Baby AT, durante un tiempo se venderán placas Super Socket 7 (que soportan tanto los Pentium MMX como los AMD K6-2 y otros micros, hasta los 500 Mhz, e incluyen slot AGP) en formato Baby AT pero con ambos conectores de fuente de alimentación (AT y ATX). Las cajas ATX, incluso hoy, soportan en sus ranuras el formato Baby AT. Siempre y cuando se contenga la tarjeta indicada.

7. la ATX 1.0 ocupa un conector ATX para la fuente de poder de 20 pines unico (antiguo) la ATX 1.1 ocupa un conector ATX para la fuente de poder de 20 pines + 4 adicionales (medio) la ATX 2.0 ocupa un conector para la fuente de poder de 24 pines + 4 adicionales (reciente) resumen: la interfaz PCI-e esta presente en las tarjetas madre ATX 2.0 que incluye esos conectores para la fuente de poder debido a que la interfaz PCI-ex necesita mucho mas demanda de energia y voltaje

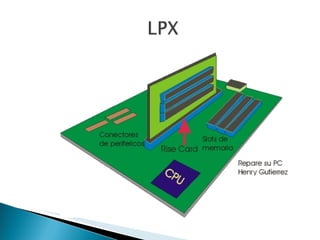

9. Este formato fue muy utilizado y es una variante especializada de un baby AT con un bajo perfil, fue desarrollado por Western Digital para computadoras de escritorio para que no ocupen mucho espacio. Este tipo de factor generalmente se encuentra en las computadoras Compaq, Hewlett Packard, Digital, Packard bell, y algunos fabricantes de tarjetas madre. Se encuentra en computadoras con case Slim, que es un case de escritorio delgado, lo que caracteriza este tipo de formato es que las tarjetas están montadas en un rise card en el centro de la tarjeta. Los inconvenientes que presenta este tipo de tarjetas madre es que estar el rise card al centro de la tarjeta evita el flujo de aire y requiere mayor ventilación, es difícil quitar la tarjeta madre y en algunos casos es necesario comprar solo del fabricante ya que cada quien soluciona el problema a su manera.

11. Aparece en1997 diseñado por Intel en colaboración por IBM, es un diseño nuevo de tarjeta madre que incluye Las mejoras y ventajas del ATX los conectores del puerto serie, paralelo, teclado, ratón etc. están colocados en la parte posterior de la tarjeta madre. Soporte para las nuevas tecnologías tales como AGP, USB Permitir fácil acceso a los componentes. Esta diseñado para facilitar el mantenimiento típicamente de 8.8 por 13 pulgadas. Tiene un conector tipo Riser en el lateral de la Placa Base donde se conecta una tarjeta con los slots de expansión. De esta forma las tarjetas quedan paralelas a la Placa Base.
