Este documento describe cómo configurar y usar kepServer para mover variables entre un PLC Siemens LOGO! y un programa OPC. Las instrucciones incluyen agregar un dispositivo LOGO! a kepServer con su dirección IP, agregar etiquetas de variables como V0.0, VW1 y Q0.0, y luego sincronizar la escritura de variables entre el LOGO! y el cliente OPC a través de kepServer.

1. Uso del servidor kepServer
Mover variables al bloque de memoria V
La variable analógica se Moverá a VW1

2. Diagrama usado
Variables:
V0.0  Bit de V
V0.1 Bit de V
VW1  Palabra analogica
Q0.0 Representa el Q1 del logo
Q0.1 Representa el Q2 del logo. Sino está en el programa. Aun así podemos controlar.
M0.0  Marca 1 del logo

3. Abrimos KEPSERVER
 New
 New channel

4.  Elegimos Siemens TCP/IP Ethernet
 Elegimos nuestra tarjeta de red, o default
 Next, hasta finish.

5.  Ahora click en “Click to add a device”
 Nombre

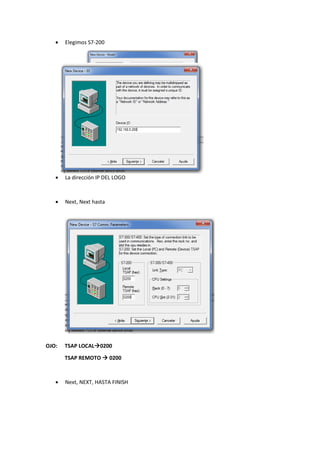

6.  Elegimos S7-200
 La dirección IP DEL LOGO
 Next, Next hasta
OJO: TSAP LOCAL0200
TSAP REMOTO  0200
 Next, NEXT, HASTA FINISH

7.  Agregar los TAGS

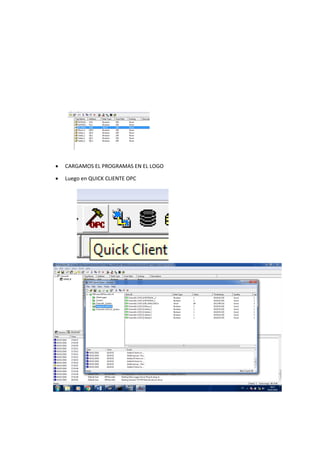

8.  CARGAMOS EL PROGRAMAS EN EL LOGO
 Luego en QUICK CLIENTE OPC

9.  Es correcto si
 PARA ESCRIBIR EN LAS VARIABLES
Synchornichs Write
Ready
