Pedrollo Modelo PKS
Este documento proporciona información sobre bombas autocebantes PKS para bombear agua limpia de manera doméstica, agrícola o industrial. Describe las características, especificaciones, curvas de rendimiento y aplicaciones recomendadas de las bombas PKS, así como instrucciones de instalación y garantía.
Más contenido relacionado
Pedrollo Modelo PKS
- 1. 20 PKS UTILIZOS E INSTALACIONES Sonrecomendadas para bombear agua limpia, sin partículas abra- sivas y líquidos químicamente no agresivos con los materiales que constituyen la bomba. Por su confiabilidad, simplicidad en el uso y por su ventaja econó- mica, son aptas para el uso doméstico y en particular para la distri- bución del agua acopladas a pequeños tanques de presión, para irrigación de huertos y jardines, aspirando agua de cisternas y en aquellos casos donde exista la presencia de gas o aire en el líquido a bombear, la bomba cuenta con una válvula antiretorno en aspi- ración. La instalación se debe realizar en lugares cerrados o protegidos de la intemperie. PATENTES - MARCAS - MODELOS • Soporte: patente n° IT1243605 • Modelo italiano registrado n° 72753 EJECUCION BAJO PEDIDO • Sello mecánico especial • Otros voltajes o frecuencia 60 Hz • Protección IP55 GARANTIA 2 años según nuestras condiciones generales de venta CAMPO DE PRESTACIONES • Caudal hasta 50 l/min (3 m³/h) • Altura manométrica hasta 70 m LIMITES DE UTILIZO • Altura de aspiración manométrica hasta 9 m (HS) • Temperatura del líquido de -10 °C hasta +60 °C • Temperatura ambiente hasta +40 °C • Presión máx. en el cuerpo de la bomba 6.5 bar • Funcionamiento continuo S1 EJECUCION Y NORMAS DE SEGURIDAD EN 60335-1 IEC 60335-1 CEI 61-150 EN 60034-1 IEC 60034-1 CEI 2-3 CERTIFICACIONES Electrobombas autocebantes con rodete periférico
- 2. 21 PKS80 PKS70 PKS60 PKS65 CURVAS Y DATOSDE PRESTACIONES 50 Hz n= 2900 1/min HS= 0 m Caudal Q AlturamanométricaH(metros) MODELO POTENCIA Q m³/h 0 0.3 0.6 0.9 1.2 1.5 1.8 2.1 2.4 2.7 3.0 Monofásica Trifásica kW HP l/min 0 5 10 15 20 25 30 35 40 45 50 PKSm 60 PKS 60 0.37 0.50 H metros 40 38 33.5 29 24 19.5 15 10 5 PKSm 65 PKS 65 0.50 0.70 55 50 45.5 40.5 36 31 27 22 17 12.5 8 PKSm 70 PKS 70 0.60 0.85 65 62 57 52 47 42 37 32 27 22 18 PKSm 80 PKS 80 0.75 1 70 66 61 56 51 46 41 36.5 31 27 22 Q = Caudal H = Altura manométrica total HS = Altura de aspiración Tolerancia de las curvas de prestación según EN ISO9906 App. A. HS = Altura de aspiración EJEMPLO DE INSTALACION

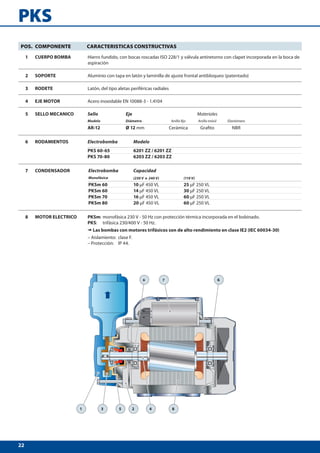

- 3. 22 PKS 1 3 52 4 8 66 7 POS. COMPONENTE CARACTERISTICAS CONSTRUCTIVAS 1 CUERPO BOMBA Hierro fundido, con bocas roscadas ISO 228/1 y válvula antiretorno con clapet incorporada en la boca de aspiración 2 SOPORTE Aluminio con tapa en latón y laminilla de ajuste frontal antibloqueo (patentado) 3 RODETE Latón, del tipo aletas periféricas radiales 4 EJE MOTOR Acero inoxidable EN 10088-3 - 1.4104 5 SELLO MECANICO Sello Eje Materiales Modelo Diámetro Anillo fijo Anillo móvil Elastómero AR-12 Ø 12 mm Cerámica Grafito NBR 6 RODAMIENTOS Electrobomba Modelo PKS 60-65 6201 ZZ / 6201 ZZ PKS 70-80 6203 ZZ / 6203 ZZ 7 CONDENSADOR Electrobomba Capacidad Monofásica (230 V o 240 V) (110 V) PKSm 60 10 μF 450 VL 25 μF 250 VL PKSm 60 14 μF 450 VL 30 μF 250 VL PKSm 70 16 μF 450 VL 60 μF 250 VL PKSm 80 20 μF 450 VL 60 μF 250 VL 8 MOTOR ELECTRICO PKSm: monofásica 230 V - 50 Hz con protección térmica incorporada en el bobinado. PKS: trifásica 230/400 V - 50 Hz. ➠ Las bombas con motores trifásicos son de alto rendimiento en clase IE2 (IEC 60034-30) – Aislamiento: clase F. – Protección: IP 44.
- 4. 23 a DN2 w m n1 f s n DN1 h h1h2 i h3 MODELOPARA GRUPAJE PARA CONTAINER n° bombas H (mm) kg n° bombas H (mm) kg Monofásica Trifásica 1~ 3~ 1~ 3~ PKSm 60 PKS 60 189 1570 1155 1155 243 1970 1480 1480 PKSm 65 PKS 65 189 1570 1440 1340 243 1970 1840 1720 PKSm 70 PKS 70 105 1300 1130 1040 168 1980 1800 1650 PKSm 80 PKS 80 105 1300 1130 1040 168 1980 1800 1650 DIMENSIONES Y PESOS CONSUMO EN AMPERIOS PALETIZADO MODELO BOCAS DIMENSIONES mm kg Monofásica Trifásica DN1 DN2 a f h h1 h2 h3 i m n n1 w s 1~ 3~ PKSm 60 PKS 60 1” 1” 29 230 192 156 34 190 110 80 150 100 55 7 6.0 6.0 PKSm 65 PKS 65 7.5 7.0 PKSm 70 PKS 70 260 200 164 198 90 160 112 62 10.6 9.7 PKSm 80 PKS 80 10.6 9.7 MODELO TENSION (trifásica) Trifásica 230 V 400 V 240 V 415 V PKS 60 2.0 A 1.15 A 1.9 A 1.1 A PKS 65 3.0 A 1.7 A 2.8 A 1.6 A PKS 70 3.8 A 2.2 A 3.3 A 1.9 A PKS 80 3.8 A 2.2 A 3.3 A 1.9 A MODELO TENSION (monofásica) Monofásica 230 V 240 V 110 V PKSm 60 2.5 A 2.4 A 5.5 A PKSm 65 3.7 A 3.4 A 7.4 A PKSm 70 5.2 A 4.8 A 10.8 A PKSm 80 5.2 A 4.8 A 10.8 A
