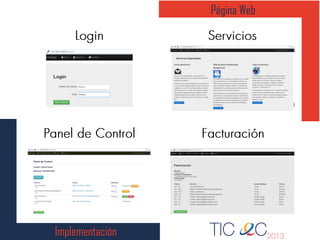

Este documento describe el desarrollo de un prototipo de Software como Servicio (SaaS) para pequeñas y medianas empresas utilizando OpenStack. Explica la investigación sobre cloud computing e infraestructura, plataforma y software como servicios. Luego detalla la instalación y configuración de OpenStack, incluyendo componentes, redes, máquinas virtuales, balanceo de carga y automatización a través de scripts. Finalmente, presenta una página web para la implementación del prototipo SaaS.
Ponencia7
- 2. PROTOTIPO DE SOFTWARECOMO SERVICIO (SAAS) PARA PEQUEÑAS Y MEDIANAS EMPRESAS Daniel Núñez daniel.nunez@mindsovernet.com David Mejía david.mejia@epn.edu.ec Quito - 2013
- 3.
- 4.

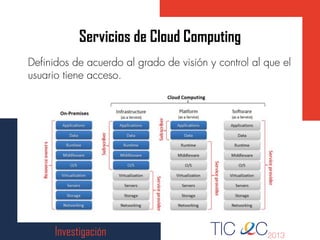

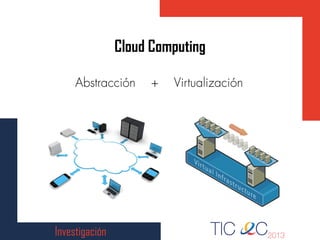

- 5. Servicios de CloudComputing Investigación

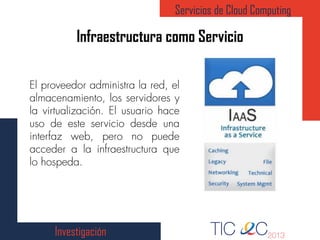

- 6. Infraestructura como Servicio Serviciosde Cloud Computing Investigación

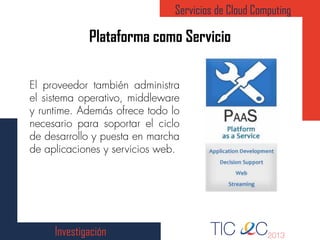

- 7. Plataforma como Servicio Serviciosde Cloud Computing Investigación

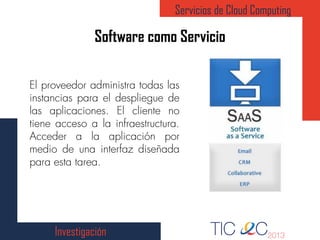

- 8. Software como Servicio Serviciosde Cloud Computing Investigación
- 9.

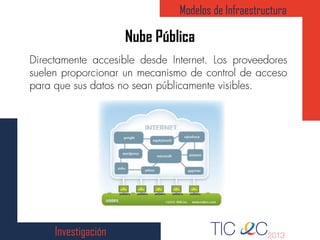

- 10. Nube Pública Modelos deInfraestructura Investigación

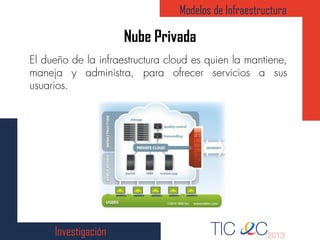

- 11. Nube Privada Modelos deInfraestructura Investigación

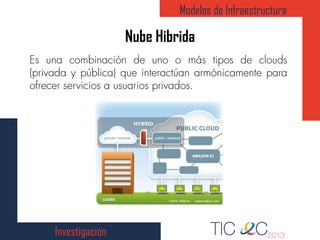

- 12. Nube Hibrida Modelos deInfraestructura Investigación
- 13.
- 14.
- 15.
- 16.

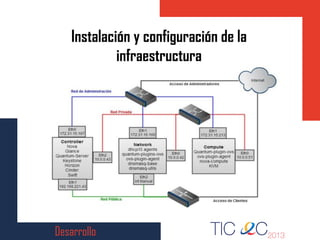

- 17. Desarrollo Instalación y configuraciónde la infraestructura
- 18.
- 19. Desarrollo Grupos de seguridad Instalacióny Configuración
- 20. Desarrollo Llaves públicas yprivadas Instalación y Configuración
- 21.

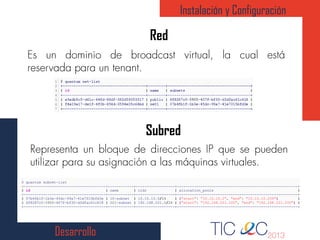

- 22. Desarrollo Red Instalación y Configuración Subred 1 2 3 4 5 6 7 $quantum subnet-list +--------------------------------------+------------+------------------+--------------------------------------------------------+ | id | name | cidr | allocation_pools | +--------------------------------------+------------+------------------+--------------------------------------------------------+ | 07b4fb1f-1b3e-45dc-99a7-41e7015bfd3e | 10-subnet | 10.10.10.0/24 | {"start": "10.10.10.2", "end": "10.10.10.254"} | | 6f8287c0-3905-407f-bf30-d3dfac61c618 | 221-subnet | 192.168.221.0/24 | {"start": "192.168.221.100", "end": "192.168.221.250"} | +--------------------------------------+------------+------------------+--------------------------------------------------------+
- 23.

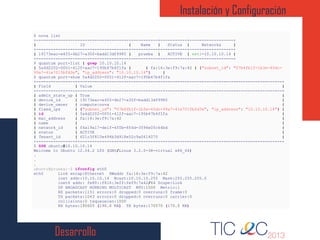

- 24. Desarrollo Instalación y Configuración 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 $nova list +--------------------------------------+-----------+-----------+------------------+ | ID | Name | Status | Networks | +--------------------------------------+-----------+-----------+------------------+ | 19173eac-e455-4b27-a30f-badd13df9985 | prueba | ACTIVE | net1=10.10.10.14 | +--------------------------------------+-----------+-----------+------------------+ $ quantum port-list | grep 10.10.10.14 | 5a4d2202-0051-412f-aac7-195b47b4f1fa | | fa:16:3e:f9:7a:42 | {"subnet_id": "07b4fb1f-1b3e-45dc- 99a7-41e7015bfd3e", "ip_address": "10.10.10.14"} | $ quantum port-show 5a4d2202-0051-412f-aac7-195b47b4f1fa +----------------+------------------------------------------------------------------------------------+ | Field | Value | +----------------+------------------------------------------------------------------------------------+ | admin_state_up | True | | device_id | 19173eac-e455-4b27-a30f-badd13df9985 | | device_owner | compute:nova | | fixed_ips | {"subnet_id": "07b4fb1f-1b3e-45dc-99a7-41e7015bfd3e", "ip_address": "10.10.10.14"} | | id | 5a4d2202-0051-412f-aac7-195b47b4f1fa | | mac_address | fa:16:3e:f9:7a:42 | | name | | | network_id | f4a19a17-de1f-4f0b-854d-3594e05c64bd | | status | ACTIVE | | Tenant_id | 621c3f810e494b3d918e52c9a0614070 | +----------------+------------------------------------------------------------------------------------+ $ SSH ubuntu@10.10.10.14 Welcome to Ubuntu 12.04.2 LTS (GNU/Linux 3.2.0-38-virtual x86_64) . . . ubuntu@prueba:~$ ifconfig eth0 eth0 Link encap:Ethernet HWaddr fa:16:3e:f9:7a:42 inet addr:10.10.10.14 Bcast:10.10.10.255 Mask:255.255.255.0 inet6 addr: fe80::f816:3eff:fef9:7a42/64 Scope:Link UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:1151 errors:0 dropped:0 overruns:0 frame:0 TX packets:1043 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:1000 RX bytes:190605 (190.6 KB) TX bytes:170570 (170.5 KB)

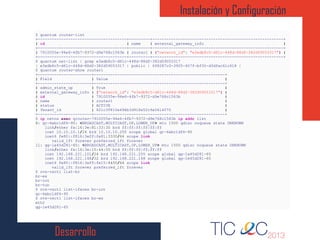

- 25. Desarrollo Instalación y Configuración 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 $quantum router-list +--------------------------------------+---------+--------------------------------------------------------+ | id | name | external_gateway_info | +--------------------------------------+---------+--------------------------------------------------------+ | 7910055e-94e6-4fb7-9372-d9e768c1563b | router1 | {"network_id": "e3edb8c5-d61c-448d-88df-382d59053317"} | +--------------------------------------+---------+--------------------------------------------------------+ $ quantum net-list | grep e3edb8c5-d61c-448d-88df-382d59053317 | e3edb8c5-d61c-448d-88df-382d59053317 | public | 6f8287c0-3905-407f-bf30-d3dfac61c618 | $ quantum router-show router1 +-----------------------+--------------------------------------------------------+ | Field | Value | +-----------------------+--------------------------------------------------------+ | admin_state_up | True | | external_gateway_info | {"network_id": "e3edb8c5-d61c-448d-88df-382d59053317"} | | id | 7910055e-94e6-4fb7-9372-d9e768c1563b | | name | router1 | | status | ACTIVE | | Tenant_id | 621c3f810e494b3d918e52c9a0614070 | +-----------------------+--------------------------------------------------------+ $ ip netns exec qrouter-7910055e-94e6-4fb7-9372-d9e768c1563b ip addr list 8: qr-6ebc1df6-95: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN link/ether fa:16:3e:81:33:30 brd ff:ff:ff:ff:ff:ff inet 10.10.10.1/24 brd 10.10.10.255 scope global qr-6ebc1df6-95 inet6 fe80::f816:3eff:fe81:3330/64 scope link valid_lft forever preferred_lft forever 11: qg-1e45d281-65: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN link/ether fa:16:3e:15:44:50 brd ff:ff:ff:ff:ff:ff inet 192.168.221.101/24 brd 192.168.221.255 scope global qg-1e45d281-65 inet 192.168.221.148/32 brd 192.168.221.148 scope global qg-1e45d281-65 inet6 fe80::f816:3eff:fe15:4450/64 scope link valid_lft forever preferred_lft forever $ ovs-vsctl list-br br-ex br-int br-tun $ ovs-vsctl list-ifaces br-int qr-6ebc1df6-95 $ ovs-vsctl list-ifaces br-ex eth2 qg-1e45d281-65

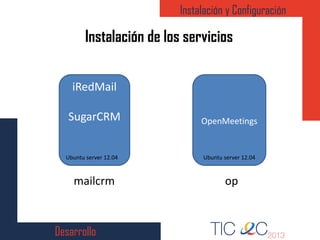

- 26. Desarrollo Instalación y Configuración Instalaciónde los servicios iRedMail SugarCRM Ubuntu server 12.04 OpenMeetings Ubuntu server 12.04 mailcrm op
- 27.

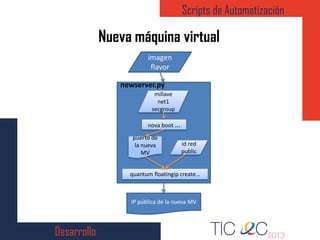

- 28. Desarrollo Scripts de Automatización Nuevamáquina virtual imagen flavor newserver.py millave net1 secgroup nova boot … puerto de la nueva MV quantum floatingip create… IP pública de la nueva MV id red public

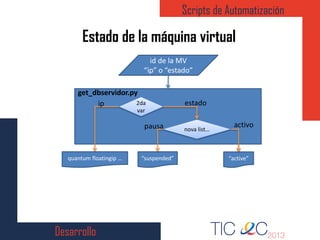

- 29. Desarrollo Scripts de Automatización Estadode la máquina virtual get_dbservidor.py id de la MV “ip” o “estado” 2da var ip nova list… estado activo “active”“suspended” pausa quantum floatingip …

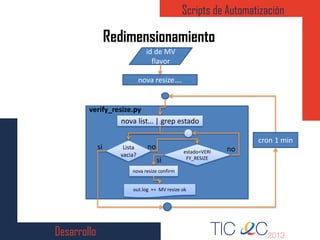

- 30. Desarrollo Scripts de Automatización Redimensionamiento idde MV flavor nova resize…. verify_resize.py nova list… | grep estado Lista vacia? estado=VERI FY_RESIZE nova resize confirm out.log += MV resize ok cron 1 min si no si no
- 31. Desarrollo Scripts de Automatización idde la MV delete_server.py nova delete … out.log += MV eliminada ok
- 32.
- 33.
- 34.
- 35.
- 36.

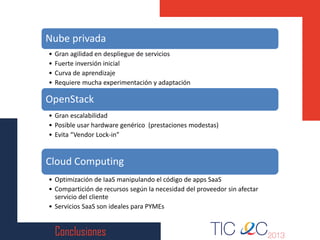

- 37. Conclusiones Nube privada • Granagilidad en despliegue de servicios • Fuerte inversión inicial • Curva de aprendizaje • Requiere mucha experimentación y adaptación OpenStack • Gran escalabilidad • Posible usar hardware genérico (prestaciones modestas) • Evita “Vendor Lock-in” Cloud Computing • Optimización de IaaS manipulando el código de apps SaaS • Compartición de recursos según la necesidad del proveedor sin afectar servicio del cliente • Servicios SaaS son ideales para PYMEs
