Este documento describe los principales componentes de una tarjeta madre. Incluye el zócalo del procesador, las ranuras de memoria RAM, el chipset y puentes, la pila, los conectores de alimentación ATX, las ranuras AGP e IDE para tarjetas de video y almacenamiento, y las ranuras AMR para modem y audio. También describe los conectores en el panel posterior para teclado, mouse, unidades de almacenamiento y otros componentes.

1. Componentes De Una
Tarjeta Madre
PRACTICA 3
2015
2°G
RicardoMisael FragosoFlores
23/02/2015

2. COMPONENTES DE UNA TARJETA MADRE
Ricardo Misael Fragoso Flores

3. COMPONENTES DE UNA TARJETA MADRE
Ricardo Misael Fragoso Flores
INDICE
Panel Inferior....................................................................................................................................................... 2
Panel Posterior................................................................................................................................................ 3
Panel Inferior
1. Zócalo de Procesador.
2. Ranuras de Memoria RAM.
3. Chipset, Puente Norte, Puente Sur.
4. La Pila: Sirve para almacenar información de la configuración
del sistema, por ejemplo la hora.
5. Conector ATX: Sirve para conectar la fuente de poder y
abastecer de energía eléctrica
la Tarjeta Madre (™).
6. ATX: Abastece de
energía al procesador de 4 pines.
7. Ranuras AGP: Solo se puede conectar una tarjeta de
video.
8. Conectores IDE: De ahí sale un cable para conectarse
al Disco Duro y Unidades Ópticas.
9. Ranura AMR: Sirve para conectarse al modem y audio.
10. SATA/ATA: Se
conecta a todas las unidades de almacenamiento y
Ópticas.

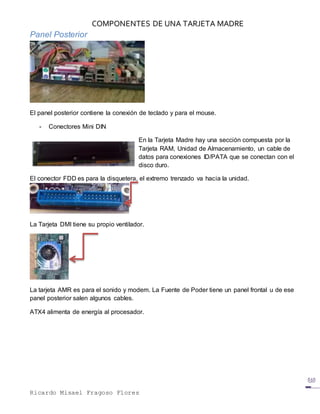

4. COMPONENTES DE UNA TARJETA MADRE
Ricardo Misael Fragoso Flores
Panel Posterior
El panel posterior contiene la conexión de teclado y para el mouse.
- Conectores Mini DIN
En la Tarjeta Madre hay una sección compuesta por la
Tarjeta RAM, Unidad de Almacenamiento, un cable de
datos para conexiones ID/PATA que se conectan con el
disco duro.
El conector FDD es para la disquetera, el extremo trenzado va hacia la unidad.
La Tarjeta DMI tiene su propio ventilador.
La tarjeta AMR es para el sonido y modem. La Fuente de Poder tiene un panel frontal u de ese
panel posterior salen algunos cables.
ATX4 alimenta de energía al procesador.
