Este documento presenta las librerías avanzadas de Arduino, incluyendo timers, EEPROM y comunicaciones. Explica cómo configurar timers para realizar tareas relacionadas con el tiempo de forma más precisa que la función delay, y cómo usar la memoria EEPROM para almacenar datos de forma no volátil. Además, propone dos ejercicios prácticos para enviar datos por el puerto serie usando timers e implementar funciones básicas de lectura y escritura en EEPROM.

1. Sistemas Electrónicos Programables
Facultad de Ingeniería, Universidad de Deusto
Práctica 07: Librerías Avanzadas de Arduino

2. Sistemas Electrónicos Programables

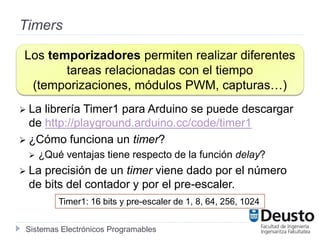

Timers
 La librería Timer1 para Arduino se puede descargar
de http://playground.arduino.cc/code/timer1
 ¿Cómo funciona un timer?
 ¿Qué ventajas tiene respecto de la función delay?
 La precisión de un timer viene dado por el número
de bits del contador y por el pre-escaler.
Los temporizadores permiten realizar diferentes
tareas relacionadas con el tiempo
(temporizaciones, módulos PWM, capturas…)
Timer1: 16 bits y pre-escaler de 1, 8, 64, 256, 1024

3. Sistemas Electrónicos Programables

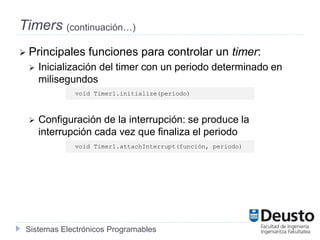

Timers (continuación…)
 Principales funciones para controlar un timer:
 Inicialización del timer con un periodo determinado en
milisegundos
 Configuración de la interrupción: se produce la
interrupción cada vez que finaliza el periodo
void Timer1.initialize(periodo)
void Timer1.attachInterrupt(función, periodo)

4. Sistemas Electrónicos Programables

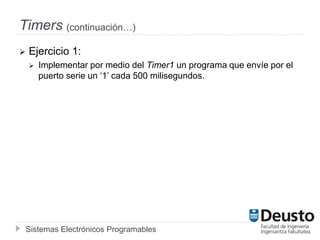

Timers (continuación…)
 Ejercicio 1:
 Implementar por medio del Timer1 un programa que envíe por el
puerto serie un ‘1’ cada 500 milisegundos.

5. Sistemas Electrónicos Programables

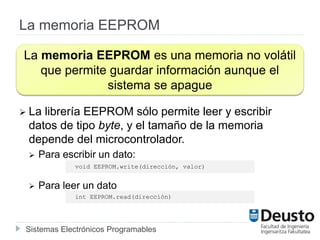

La memoria EEPROM
 La librería EEPROM sólo permite leer y escribir
datos de tipo byte, y el tamaño de la memoria
depende del microcontrolador.
 Para escribir un dato:
 Para leer un dato
La memoria EEPROM es una memoria no volátil
que permite guardar información aunque el
sistema se apague
void EEPROM.write(dirección, valor)
int EEPROM.read(dirección)

6. Sistemas Electrónicos Programables

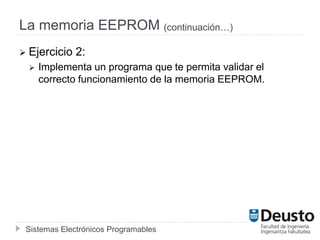

La memoria EEPROM (continuación…)
 Ejercicio 2:
 Implementa un programa que te permita validar el
correcto funcionamiento de la memoria EEPROM.

7. Sistemas Electrónicos Programables
Otras Librerías
 Comunicación avanzadas con módulos XBee:
 https://code.google.com/p/xbee-arduino/
 Twitter
 http://playground.arduino.cc/Code/TwitterLibrary
 …

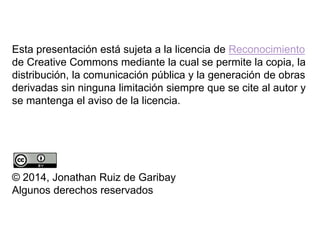

8. Esta presentación está sujeta a la licencia de Reconocimiento
de Creative Commons mediante la cual se permite la copia, la
distribución, la comunicación pública y la generación de obras
derivadas sin ninguna limitación siempre que se cite al autor y
se mantenga el aviso de la licencia.
© 2014, Jonathan Ruiz de Garibay
Algunos derechos reservados
