1. www.magisternavis.comwww.magisternavis.com 11Kayak "SHAULA"Kayak "SHAULA"
PRESENTACIÓN DEL
KAYAK “Shaula”
Rev. 2.05
Fecha: 02-09-2014
(para pasar de diapositiva use el click del ratón)

2. www.magisternavis.comwww.magisternavis.com 22Kayak "SHAULA"Kayak "SHAULA"
Rev. 2.05
Fecha: 02-09-2014
•Kayak para Remo avanzado, Rolling y “Skimo”.
•kayak Largo, bajo y muy estrecho,
•Para palistas de peso medio,
•Diseñado para mar abierto y oleaje,
•Ensambles en “Cola de Milano”,
•Poco peso y muy manejable.
•Gran facilidad de construcción,
•Capacidad como kayak para travesías medias,
•Capacidad de carga
DESCRIPCIÓN

3. www.magisternavis.comwww.magisternavis.com 33Kayak "SHAULA"Kayak "SHAULA"
Rev. 2.05
Fecha: 02-09-2014

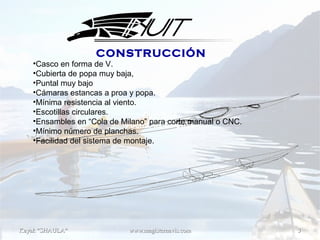

•Casco en forma de V.
•Cubierta de popa muy baja,
•Puntal muy bajo
•Cámaras estancas a proa y popa.
•Mínima resistencia al viento.
•Escotillas circulares.
•Ensambles en “Cola de Milano” para corte manual o CNC.
•Mínimo número de planchas.
•Facilidad del sistema de montaje.
CONSTRUCCIÓN

4. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 44

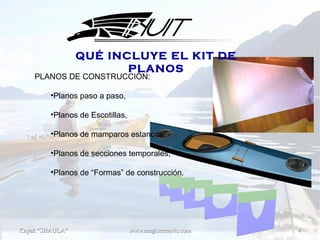

PLANOS DE CONSTRUCCIÓN:
•Planos paso a paso,
•Planos de Escotillas,
•Planos de mamparos estancos,
•Planos de secciones temporales,
•Planos de “Formas” de construcción.
QUÉ INCLUYE EL KIT DE
PLANOS

5. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 55

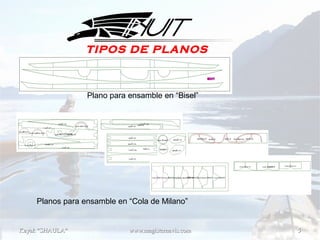

Plano para ensamble en “Bisel”
Planos para ensamble en “Cola de Milano”
TIPOS DE PLANOS

6. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 66

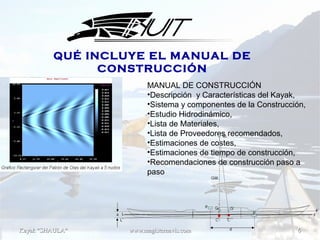

QUÉ INCLUYE EL MANUAL DE
CONSTRUCCIÓN
MANUAL DE CONSTRUCCIÓN
•Descripción y Características del Kayak,
•Sistema y componentes de la Construcción,
•Estudio Hidrodinámico,
•Lista de Materiales,
•Lista de Proveedores recomendados,
•Estimaciones de costes,
•Estimaciones de tiempo de construcción,
•Recomendaciones de construcción paso a
paso

7. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 77

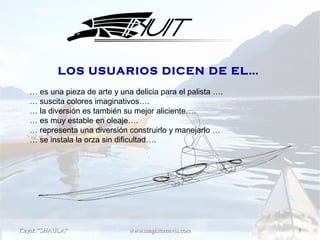

… es una pieza de arte y una delicia para el palista ….
… suscita colores imaginativos….
… la diversión es también su mejor aliciente….
… es muy estable en oleaje….
… representa una diversión construirlo y manejarlo …
… se instala la orza sin dificultad….
LOS USUARIOS DICEN DE EL…

8. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 88

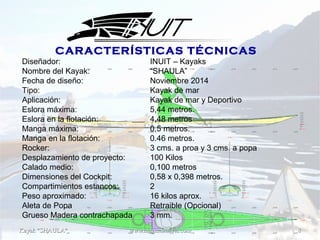

Diseñador: INUIT – Kayaks
Nombre del Kayak: “SHAULA”
Fecha de diseño: Noviembre 2014
Tipo: Kayak de mar
Aplicación: Kayak de mar y Deportivo
Eslora máxima: 5,44 metros.
Eslora en la flotación: 4,48 metros
Manga máxima: 0,5 metros.
Manga en la flotación: 0.46 metros.
Rocker: 3 cms. a proa y 3 cms. a popa
Desplazamiento de proyecto: 100 Kilos
Calado medio: 0,100 metros
Dimensiones del Cockpit: 0,58 x 0,398 metros.
Compartimientos estancos: 2
Peso aproximado: 16 kilos aprox.
Aleta de Popa Retraible (Opcional)
Grueso Madera contrachapada 3 mm.
CARACTERÍSTICAS TÉCNICAS

9. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 99

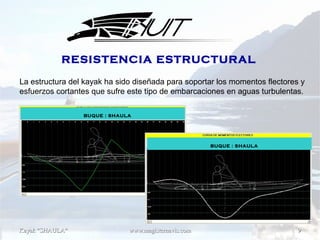

RESISTENCIA ESTRUCTURAL
RESISTENCIA ESTRUCTURAL
La estructura del kayak ha sido diseñada para soportar los momentos flectores y
esfuerzos cortantes que sufre este tipo de embarcaciones en aguas turbulentas.
BUQUE : SHAULA
BUQUE : SHAULA

10. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 1010
RESISTENCIA ESTRUCTURAL
HIDRODINÁMICA DEL KAYAK
El casco ha sido sometido a programas de CFD (“Computacional Fluid Dynamics”)
para optimizar los patrones de resistencia al avance, con diferentes alturas de olas
y firmas de presión inferior, así como para la búsqueda de la resistencia mínima del
casco.

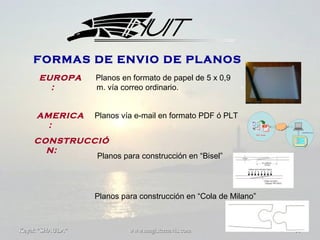

11. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 1111
FORMAS DE ENVIO DE PLANOS
EUROPA
:
Planos en formato de papel de 5 x 0,9
m. vía correo ordinario.
AMERICA
:
Planos vía e-mail en formato PDF ó PLT
CONSTRUCCIÓ
N:
Planos para construcción en “Bisel”
Planos para construcción en “Cola de Milano”

12. Kayak "SHAULA"Kayak "SHAULA" www.magisternavis.comwww.magisternavis.com 1212
GRACIAS
INUIT - Kayaks
