PRINCIPALES_ASPECTOS_DE_SEGURIDAD.ppt

Dirección Nacional de Relaciones de Trabajo
Normas de Seguridad y
Salud en el Trabajo en
el Sector Construcción

Normas básicas de seguridad e
higiene en obras de edificación
R.M. 021-83-TR (23 Marzo 83)
Convenio Nro. 62
Ratificado por R.L.14033
(24 Febrero 62)
Normas E-120 Seguridad
durante la construcción
R.M. 427-2001-MTC/15.04
(19 Setiembre 01)

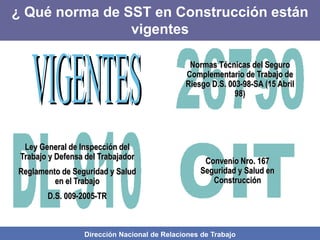

¿ Qué norma de SST en Construcción están
vigentes

Ley General de Inspección del
Trabajo y Defensa del Trabajador
Reglamento de Seguridad y Salud
en el Trabajo
D.S. 009-2005-TR
Normas Técnicas del Seguro
Complementario de Trabajo de
Riesgo D.S. 003-98-SA (15 Abril
98)
Convenio Nro. 167
Seguridad y Salud en
Construcción
¿ Qué norma de SST en Construcción están
vigentes

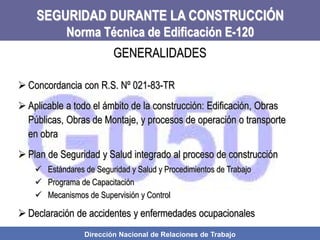

SEGURIDAD DURANTE LA CONSTRUCCIÓN
Norma Técnica de Edificación E-120
 Concordancia con R.S. Nº 021-83-TR
 Aplicable a todo el ámbito de la construcción: Edificación, Obras
Públicas, Obras de Montaje, y procesos de operación o transporte
en obra
 Plan de Seguridad y Salud integrado al proceso de construcción
 Estándares de Seguridad y Salud y Procedimientos de Trabajo
 Programa de Capacitación
 Mecanismos de Supervisión y Control
 Declaración de accidentes y enfermedades ocupacionales

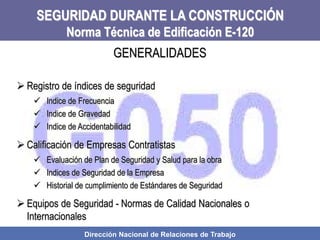

GENERALIDADES

 Registro de índices de seguridad
 Indice de Frecuencia
 Indice de Gravedad
 Indice de Accidentabilidad
 Calificación de Empresas Contratistas
 Evaluación de Plan de Seguridad y Salud para la obra
 Indices de Seguridad de la Empresa
 Historial de cumplimiento de Estándares de Seguridad
 Equipos de Seguridad - Normas de Calidad Nacionales o
Internacionales
GENERALIDADES

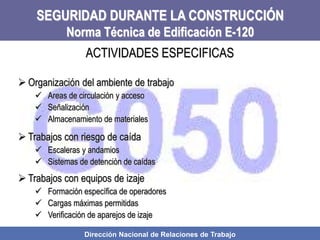

 Organización del ambiente de trabajo
 Areas de circulación y acceso
 Señalización
 Almacenamiento de materiales
 Trabajos con riesgo de caída
 Escaleras y andamios
 Sistemas de detención de caídas
 Trabajos con equipos de izaje
 Formación específica de operadores
 Cargas máximas permitidas
 Verificación de aparejos de izaje

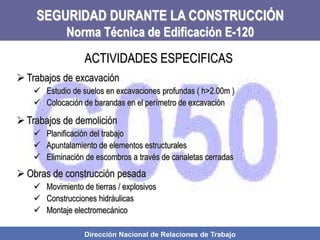

ACTIVIDADES ESPECIFICAS

 Trabajos de excavación
 Estudio de suelos en excavaciones profundas ( h>2.00m )
 Colocación de barandas en el perímetro de excavación
 Trabajos de demolición
 Planificación del trabajo
 Apuntalamiento de elementos estructurales
 Eliminación de escombros a través de canaletas cerradas
 Obras de construcción pesada
 Movimiento de tierras / explosivos
 Construcciones hidráulicas
 Montaje electromecánico
ACTIVIDADES ESPECIFICAS

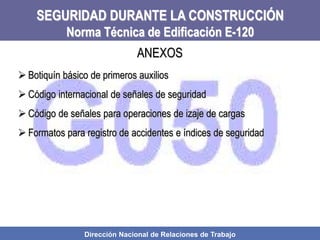

 Botiquín básico de primeros auxilios
 Código internacional de señales de seguridad
 Código de señales para operaciones de izaje de cargas
 Formatos para registro de accidentes e índices de seguridad
ANEXOS

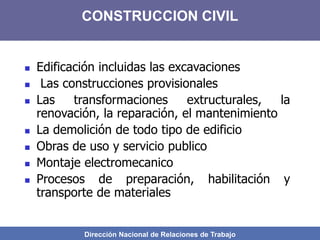

CONSTRUCCION CIVIL
 Edificación incluidas las excavaciones
 Las construcciones provisionales
 Las transformaciones extructurales, la
renovación, la reparación, el mantenimiento
 La demolición de todo tipo de edificio
 Obras de uso y servicio publico
 Montaje electromecanico
 Procesos de preparación, habilitación y
transporte de materiales

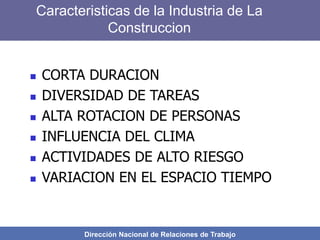

Caracteristicas de la Industria de La
Construccion
 CORTA DURACION
 DIVERSIDAD DE TAREAS
 ALTA ROTACION DE PERSONAS
 INFLUENCIA DEL CLIMA
 ACTIVIDADES DE ALTO RIESGO
 VARIACION EN EL ESPACIO TIEMPO

PRINCIPAL CARENCIA EN LA LEGISLACION
DE CONSTRUCCION CIVIL
 NO EXISTE UN REGLAMENTO DE
SEGURIDAD Y SALUD EN
CONSTRUCCION CIVIL

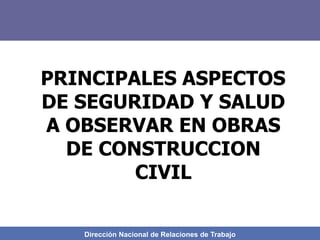

PRINCIPALES ASPECTOS
DE SEGURIDAD Y SALUD
A OBSERVAR EN OBRAS
DE CONSTRUCCION
CIVIL

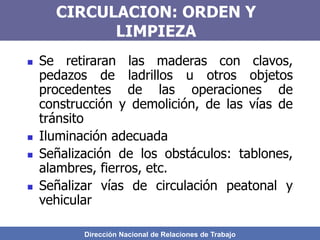

CIRCULACION: ORDEN Y
LIMPIEZA
 Se retiraran las maderas con clavos,
pedazos de ladrillos u otros objetos
procedentes de las operaciones de
construcción y demolición, de las vías de
tránsito
 Iluminación adecuada
 Señalización de los obstáculos: tablones,
alambres, fierros, etc.
 Señalizar vías de circulación peatonal y
vehicular

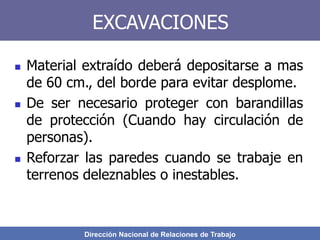

EXCAVACIONES
 Material extraído deberá depositarse a mas
de 60 cm., del borde para evitar desplome.
 De ser necesario proteger con barandillas
de protección (Cuando hay circulación de
personas).
 Reforzar las paredes cuando se trabaje en
terrenos deleznables o inestables.

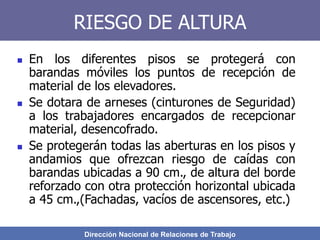

RIESGO DE ALTURA
 En los diferentes pisos se protegerá con
barandas móviles los puntos de recepción de
material de los elevadores.
 Se dotara de arneses (cinturones de Seguridad)
a los trabajadores encargados de recepcionar
material, desencofrado.
 Se protegerán todas las aberturas en los pisos y
andamios que ofrezcan riesgo de caídas con
barandas ubicadas a 90 cm., de altura del borde
reforzado con otra protección horizontal ubicada
a 45 cm.,(Fachadas, vacíos de ascensores, etc.)

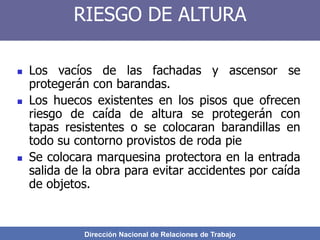

RIESGO DE ALTURA
 Los vacíos de las fachadas y ascensor se
protegerán con barandas.
 Los huecos existentes en los pisos que ofrecen
riesgo de caída de altura se protegerán con
tapas resistentes o se colocaran barandillas en
todo su contorno provistos de roda pie
 Se colocara marquesina protectora en la entrada
salida de la obra para evitar accidentes por caída
de objetos.

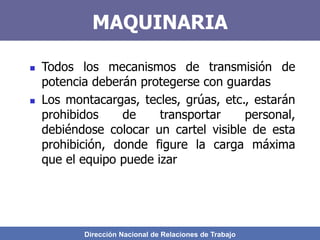

MAQUINARIA
 Todos los mecanismos de transmisión de
potencia deberán protegerse con guardas
 Los montacargas, tecles, grúas, etc., estarán
prohibidos de transportar personal,
debiéndose colocar un cartel visible de esta
prohibición, donde figure la carga máxima
que el equipo puede izar

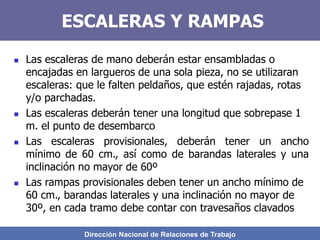

ESCALERAS Y RAMPAS
 Las escaleras de mano deberán estar ensambladas o
encajadas en largueros de una sola pieza, no se utilizaran
escaleras: que le falten peldaños, que estén rajadas, rotas
y/o parchadas.
 Las escaleras deberán tener una longitud que sobrepase 1
m. el punto de desembarco
 Las escaleras provisionales, deberán tener un ancho
mínimo de 60 cm., así como de barandas laterales y una
inclinación no mayor de 60º
 Las rampas provisionales deben tener un ancho mínimo de
60 cm., barandas laterales y una inclinación no mayor de
30º, en cada tramo debe contar con travesaños clavados

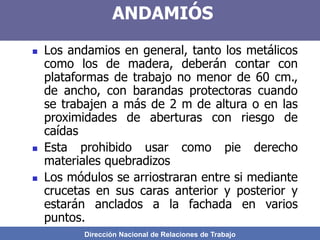

ANDAMIÓS
 Los andamios en general, tanto los metálicos
como los de madera, deberán contar con
plataformas de trabajo no menor de 60 cm.,
de ancho, con barandas protectoras cuando
se trabajen a más de 2 m de altura o en las
proximidades de aberturas con riesgo de
caídas
 Esta prohibido usar como pie derecho
materiales quebradizos
 Los módulos se arriostraran entre si mediante
crucetas en sus caras anterior y posterior y
estarán anclados a la fachada en varios
puntos.

ANDAMIOS
- Las cuerdas o cables de los andamios
colgantes se anclaran a elementos
resistentes del techo
- Los andamios no deberán
sobrecargarse y las cargas deberán
repartirse equitativamente

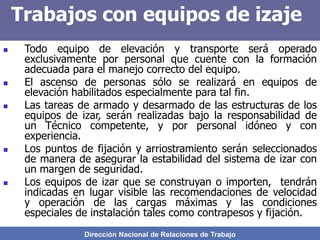

Trabajos con equipos de izaje
 Todo equipo de elevación y transporte será operado
exclusivamente por personal que cuente con la formación
adecuada para el manejo correcto del equipo.
 El ascenso de personas sólo se realizará en equipos de
elevación habilitados especialmente para tal fin.
 Las tareas de armado y desarmado de las estructuras de los
equipos de izar, serán realizadas bajo la responsabilidad de
un Técnico competente, y por personal idóneo y con
experiencia.
 Los puntos de fijación y arriostramiento serán seleccionados
de manera de asegurar la estabilidad del sistema de izar con
un margen de seguridad.
 Los equipos de izar que se construyan o importen, tendrán
indicadas en lugar visible las recomendaciones de velocidad
y operación de las cargas máximas y las condiciones
especiales de instalación tales como contrapesos y fijación.

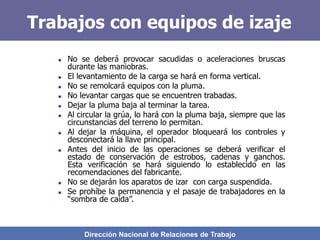

Trabajos con equipos de izaje
 No se deberá provocar sacudidas o aceleraciones bruscas
durante las maniobras.
 El levantamiento de la carga se hará en forma vertical.
 No se remolcará equipos con la pluma.
 No levantar cargas que se encuentren trabadas.
 Dejar la pluma baja al terminar la tarea.
 Al circular la grúa, lo hará con la pluma baja, siempre que las
circunstancias del terreno lo permitan.
 Al dejar la máquina, el operador bloqueará los controles y
desconectará la llave principal.
 Antes del inicio de las operaciones se deberá verificar el
estado de conservación de estrobos, cadenas y ganchos.
Esta verificación se hará siguiendo lo establecido en las
recomendaciones del fabricante.
 No se dejarán los aparatos de izar con carga suspendida.
 Se prohíbe la permanencia y el pasaje de trabajadores en la
“sombra de caída”.

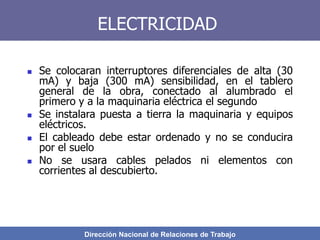

ELECTRICIDAD
 Se colocaran interruptores diferenciales de alta (30
mA) y baja (300 mA) sensibilidad, en el tablero
general de la obra, conectado al alumbrado el
primero y a la maquinaria eléctrica el segundo
 Se instalara puesta a tierra la maquinaria y equipos
eléctricos.
 El cableado debe estar ordenado y no se conducira
por el suelo
 No se usara cables pelados ni elementos con
corrientes al descubierto.

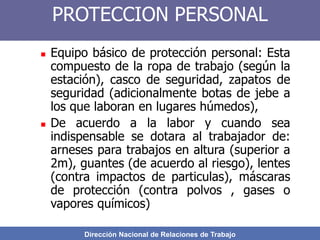

PROTECCION PERSONAL
 Equipo básico de protección personal: Esta
compuesto de la ropa de trabajo (según la
estación), casco de seguridad, zapatos de
seguridad (adicionalmente botas de jebe a
los que laboran en lugares húmedos),
 De acuerdo a la labor y cuando sea
indispensable se dotara al trabajador de:
arneses para trabajos en altura (superior a
2m), guantes (de acuerdo al riesgo), lentes
(contra impactos de particulas), máscaras
de protección (contra polvos , gases o
vapores químicos)

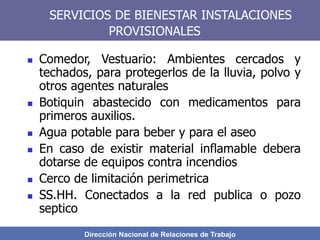

SERVICIOS DE BIENESTAR INSTALACIONES
PROVISIONALES
 Comedor, Vestuario: Ambientes cercados y
techados, para protegerlos de la lluvia, polvo y
otros agentes naturales
 Botiquin abastecido con medicamentos para
primeros auxilios.
 Agua potable para beber y para el aseo
 En caso de existir material inflamable debera
dotarse de equipos contra incendios
 Cerco de limitación perimetrica
 SS.HH. Conectados a la red publica o pozo
septico

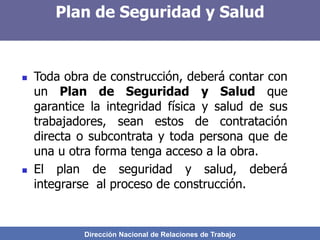

Plan de Seguridad y Salud
 Toda obra de construcción, deberá contar con
un Plan de Seguridad y Salud que
garantice la integridad física y salud de sus
trabajadores, sean estos de contratación
directa o subcontrata y toda persona que de
una u otra forma tenga acceso a la obra.
 El plan de seguridad y salud, deberá
integrarse al proceso de construcción.

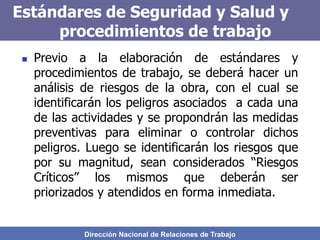

Estándares de Seguridad y Salud y
procedimientos de trabajo
 Previo a la elaboración de estándares y
procedimientos de trabajo, se deberá hacer un
análisis de riesgos de la obra, con el cual se
identificarán los peligros asociados a cada una
de las actividades y se propondrán las medidas
preventivas para eliminar o controlar dichos
peligros. Luego se identificarán los riesgos que
por su magnitud, sean considerados “Riesgos
Críticos” los mismos que deberán ser
priorizados y atendidos en forma inmediata.

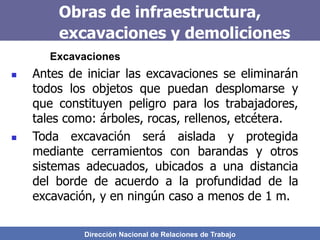

Obras de infraestructura,
excavaciones y demoliciones
Excavaciones
 Antes de iniciar las excavaciones se eliminarán
todos los objetos que puedan desplomarse y
que constituyen peligro para los trabajadores,
tales como: árboles, rocas, rellenos, etcétera.
 Toda excavación será aislada y protegida
mediante cerramientos con barandas y otros
sistemas adecuados, ubicados a una distancia
del borde de acuerdo a la profundidad de la
excavación, y en ningún caso a menos de 1 m.

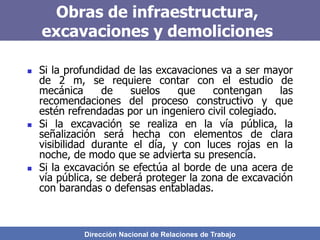

 Si la profundidad de las excavaciones va a ser mayor
de 2 m, se requiere contar con el estudio de
mecánica de suelos que contengan las
recomendaciones del proceso constructivo y que
estén refrendadas por un ingeniero civil colegiado.
 Si la excavación se realiza en la vía pública, la
señalización será hecha con elementos de clara
visibilidad durante el día, y con luces rojas en la
noche, de modo que se advierta su presencia.
 Si la excavación se efectúa al borde de una acera de
vía pública, se deberá proteger la zona de excavación
con barandas o defensas entabladas.

 Si la excavación se realiza en zona adyacente a
una edificación existente, se preverá que la
cimentación del edificio existente este
suficientemente garantizada.
 Al excavar bajo el nivel de las cimentaciones
existentes, se cumplirá con una estricta
programación del proceso constructivo, el
mismo que cumplirá con las exigencias del
diseño estructural realizado por el ingeniero
estructural responsable de las estructuras del
edificio.

 Para profundidades mayores de 2 m, el acceso a las
zanjas se hará siempre con el uso de escaleras
portátiles.
 En ningún caso el personal obrero que participe en
labores de excavación, podrá hacerlo sin el uso de los
elementos de protección adecuados y, específicamente,
el casco de seguridad.
 Cuando sea necesario instalar tuberías o equipos dentro
de la zanja, estará prohibida la permanencia de personal
obrero bajo la vertical del equipo o tubería a instalarse.
 Durante la operación de relleno de la zanja, se prohibirá
la permanencia de personal obrero dentro de la zanja.

 Demoliciones
 Antes del inicio de la demolición se elaborará un
ordenamiento y planificación de la obra, la que contará con
las medidas de protección de las zonas adyacentes a la
demolición.
 Todas las estructuras colindantes a la zona de demolición
serán debidamente protegidas y apuntaladas cuando la
secuencia de la demolición elimine zonas de sustentación de
estructuras vecinas.
 La eliminación de los materiales provenientes de los niveles
altos de la estructura demolida, se ejecutará a través de
canaletas cerradas que descarguen directamente sobre los
camiones usados en la eliminación, o en recipientes
especiales de almacenaje.

 Se limitará la zona de tránsito del público y las zonas
de descarga, señalizando, o si fuese necesario,
cerrando los puntos de descarga y carguío de
desmonte.
 Los equipos de carguío y de eliminación circularán en
un espacio suficientemente despejados y libre de
circulación de vehículos ajenos al trabajo.
 El acceso a la zona de trabajo se realizará por
escaleras provisionales que cuenten con los
elementos de seguridad adecuados (barandas,
descansos).

PRINCIPALES_ASPECTOS_DE_SEGURIDAD.ppt

Más contenido relacionado

Similar a PRINCIPALES_ASPECTOS_DE_SEGURIDAD.ppt

Más de ROSAURO ROLDAN

Último

PRINCIPALES_ASPECTOS_DE_SEGURIDAD.ppt
