Este documento presenta una introducción a System Center Virtual Machine Manager (VMM) 2012 y Hyper-V R2. Explica los requisitos y arquitectura de Hyper-V R2, la funcionalidad ampliada de VMM 2012 como la administración de múltiples hipervisores y nubes privadas, y demuestra el uso de nubes lógicas y pools de IPs.

1. Microsoft
System Center 2012 R2
Virtual Machine Manager

2. John Barreto
Microsoft MVP
Awarded 2014 - 2016
System Center Cloud and Datacenter Management
Consultor Senior Cloud
Desde 2009

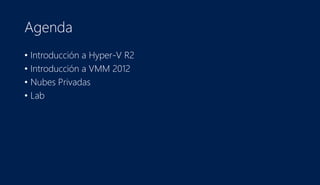

3. Agenda
• Introducción a Hyper-V R2
• Introducción a VMM 2012
• Nubes Privadas
• Lab

4. Introducción a Hyper-V R2

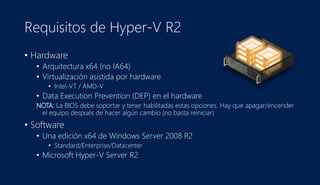

5. Requisitos de Hyper-V R2
• Hardware
• Arquitectura x64 (no IA64)
• Virtualización asistida por hardware
• Intel-VT / AMD-V
• Data Execution Prevention (DEP) en el hardware
NOTA: La BIOS debe soportar y tener habilitadas estas opciones. Hay que apagar/encender
el equipo después de hacer algún cambio (no basta reiniciar)
• Software
• Una edición x64 de Windows Server 2008 R2
• Standard/Enterprise/Datacenter
• Microsoft Hyper-V Server R2

6. Windows Server
2008
VSP
Windows
Kernel

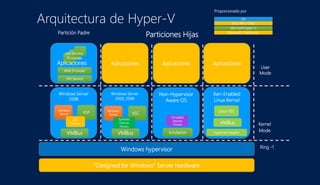

Arquitectura de Hyper-V
Aplicaciones Aplicaciones Aplicaciones
Non-Hypervisor
Aware OS
Windows Server
2003, 2008
Windows
Kernel VSC
VMBus Emulacion
“Designed for Windows” Server Hardware
Windows hypervisor
Xen-Enabled
Linux Kernel
Linux VSC
Hypercall Adapter
Partición Padre
Particiones Hijas
VM Service
WMI Provider
VM Worker
Processes
OS
ISV / IHV / OEM
Microsoft Hyper-V
Microsoft / XenSource
User
Mode
Kernel
Mode
Proporcionado por
Ring -1
IHV
Drivers
VMBus
VMBus
Aplicaciones
Synthetic
Devices
Drivers
Emulated
Devices
Drivers

7. Introducción a VMM 2012

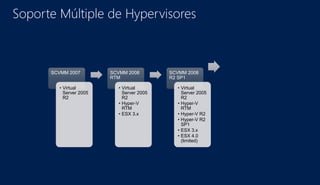

8. SCVMM 2007
• Virtual
Server 2005
R2
SCVMM 2008
RTM
• Virtual
Server 2005
R2
• Hyper-V
RTM
• ESX 3.x
SCVMM 2008
R2 SP1
• Virtual
Server 2005
R2
• Hyper-V
RTM
• Hyper-V R2
• Hyper-V R2
SP1
• ESX 3.x
• ESX 4.0
(limited)
Soporte Múltiple de Hypervisores

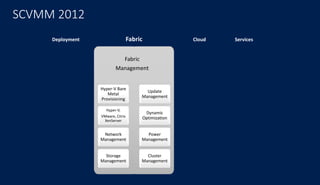

9. ServicesCloudDeployment Fabric
Hyper-V Bare
Metal
Provisioning
Hyper-V,
VMware, Citrix
XenServer
Network
Management
Storage
Management
Update
Management
Dynamic
Optimization
Power
Management
Cluster
Management
Fabric
Management
SCVMM 2012

10. Virtual Machine Manager
Management Server
SCVMM Connector
Windows PowerShell
Self Service Web
Portal
Console
VMware ESX
Hosts and
Clusters
Management Interfaces
Storage / Networking
VMM
Library
Server
Hyper-V
Hosts and
Clusters
VMware ESX
Hosts and
Clusters
Windows
Software
Update
Services
Server
(WSUS)
Virtualization Abstraction Layer
VMware vCenter
Operations Manager
Management Server
Citrix
XenServer
Hosts and
Clusters
Windows
Deployment
Services
Server (WDS)

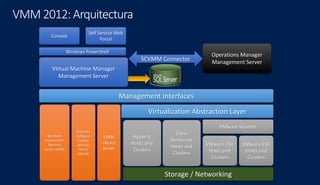

VMM 2012:Arquitectura

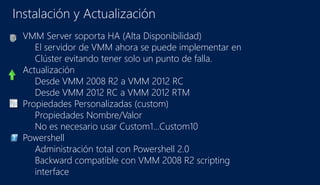

11. Instalación y Actualización
VMM Server soporta HA (Alta Disponibilidad)
El servidor de VMM ahora se puede implementar en
Clúster evitando tener solo un punto de falla.
Actualización
Desde VMM 2008 R2 a VMM 2012 RC
Desde VMM 2012 RC a VMM 2012 RTM
Propiedades Personalizadas (custom)
Propiedades Nombre/Valor
No es necesario usar Custom1…Custom10
Powershell
Administración total con Powershell 2.0
Backward compatible con VMM 2008 R2 scripting
interface

12. La Fábrica

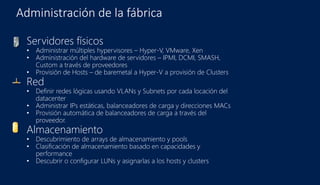

13. Administración de la fábrica
Servidores físicos
• Administrar múltiples hypervisores – Hyper-V, VMware, Xen
• Administración del hardware de servidores – IPMI, DCMI, SMASH,
Custom a través de proveedores
• Provisión de Hosts – de baremetal a Hyper-V a provisión de Clusters
Red
• Definir redes lógicas usando VLANs y Subnets por cada locación del
datacenter
• Administrar IPs estáticas, balanceadores de carga y direcciones MACs
• Provisión automática de balanceadores de carga a través del
proveedor.
Almacenamiento
• Descubrimiento de arrays de almacenamiento y pools
• Clasificación de almacenamiento basado en capacidades y
performance
• Descubrir o configurar LUNs y asignarlas a los hosts y clusters

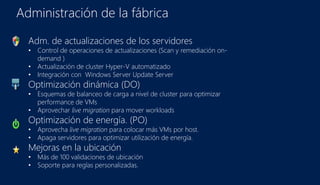

14. Administración de la fábrica
Adm. de actualizaciones de los servidores
• Control de operaciones de actualizaciones (Scan y remediación on-
demand )
• Actualización de cluster Hyper-V automatizado
• Integración con Windows Server Update Server
Optimización dinámica (DO)
• Esquemas de balanceo de carga a nivel de cluster para optimizar
performance de VMs
• Aprovechar live migration para mover workloads
Optimización de energía. (PO)
• Aprovecha live migration para colocar más VMs por host.
• Apaga servidores para optimizar utilización de energía.
Mejoras en la ubicación
• Más de 100 validaciones de ubicación
• Soporte para reglas personalizadas.

15. Roles de usuarios en VMM 2012
VMM Admin
Administrador de la
fábrica.
Alcance: El sistema completo.
Puede tomar cualquier acción.
Puede utilizar la consola del
administrador o PowerShell
Admin delegado
Administrador de la
fábrica.
Alcance: Grupos de Hosts y
nubes.
Set up de la fábrica configurando
hosts, redes y almacenamiento.
Crea nubes desde capacidades
físicas.
Asigna la nube a usuarios de
autoservicio.
Puede utilizar la consola de
administrador o Powershell
Dueño de la Aplicación.
Alcance: Sólo nubes.
Utilización de templates.
Deploy/adm. de VMs y rescursos de
servicios compartidos.
Puede utilizar la consola de
administrador o Powershell
Acciones revocables.
Quota como límite compartido y por
usuario.
Usuario de
autoservicio

16. Nubes Privadas

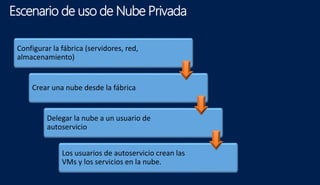

17. Escenario de uso de Nube Privada
Configurar la fábrica (servidores, red,
almacenamiento)
Crear una nube desde la fábrica
Delegar la nube a un usuario de
autoservicio
Los usuarios de autoservicio crean las
VMs y los servicios en la nube.

18. Nubes Lógicas - Networking
• Definir redes lógicas usando VLANs, Subnets para cada
ubicación de cada datacenter
• Abstración de administración de servidores por modelo de
servicios
Location Logical Network VLAN Subnet
New York FRONTEND 5 10.1.1.0/24
BACKEND 7 172.10.1.1/20
Boston FRONTEND 10 10.1.2.0/24
BACKEND 12 172.10.2.0/24

19. Red Lógica y Pools de IPs
FRONTEND
BOSTON
NEW YORK
10.1.1.0/24
VLAN 5
VLAN 7
DHCP
Pool 01
Pool 02
Red
Logica
Host
Group
IP Subnets/
VLANS
Pools IPs
12.1.1.0/24
VLAN 10
VLAN 12
DHCP
Pool 03
Pool 04

21. Demo

22. Gracias!
JohnBarreto
John.barreto@outlook.com
@johnabarreto
http://johnabarreto.blogspot.com/
