PROCEDIMIENTO DE ESCAPE

1. Procedimiento para el cambio de empaques
múltiples de escape

2. Medidas de seguridad antes de iniciar el procedimiento
1.Por seguridad
bloquear el boto de
seguridad (botón rojo)

3. 2. Desconectamos la
batería.

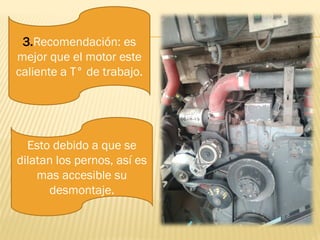

4. 3.Recomendación: es
mejor que el motor este
caliente a T° de trabajo.
Esto debido a que se
dilatan los pernos, así es
mas accesible su
desmontaje.

5. 4. Sopletear de aire, (esto
se hace para no dañar el
turbo y el sistema de
admisión.

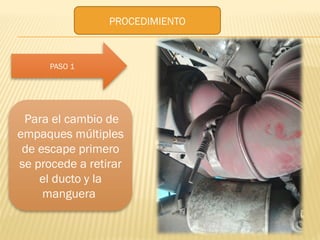

6. PASO 1
PROCEDIMIENTO
Para el cambio de
empaques múltiples
de escape primero
se procede a retirar
el ducto y la
manguera

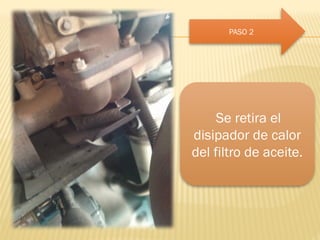

7. PASO 2
Se retira el
disipador de calor
del filtro de aceite.

8. PASO 3 Se procede a desmontar los
pernos del múltiple de
escape y dejamos 2 pernos
aflojados (3 y 4) esto para
que se mantenga el múltiple
de escape en su posición.

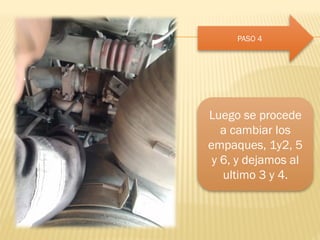

9. PASO 4
Luego se procede
a cambiar los
empaques, 1y2, 5
y 6, y dejamos al
ultimo 3 y 4.

10. PASO 5
Se torquea los
pernos aplicándole
una fuerza de torsión
de 60 N-m

11. PASO 6
Al momento de
colocar los pernos
se le hecha una
pasta de asbesto,
esto se hace para
que sea mas
accesible el
desmontaje.

12. GRACIAS
