Programación del PIC18F2550
Este documento proporciona instrucciones para programar un PIC18F2550 usando un programador serial JDM y el software WINPIC800, de modo que pueda usarse en un clon del programador USB Pickit 2. Se explican los pasos para conectar el hardware, descargar e instalar el software, cargar el firmware, y programar el microcontrolador.
En este documento
Desarrollado con IA
Se introduce el uso del programador Serial tipo JDM y el software WINPIC800 para programar el PIC18F2550, incluyendo un esquema de conexión y recursos para el diseño PCB.
Se describen los pasos para conectar los pines del programador y el PIC, abrir el software WINPIC800 y seleccionar el programador JDM en la configuración.
Instrucciones para seleccionar el PIC18F2550 en WINPIC800, detectar el dispositivo y abrir el archivo hex del firmware desde Microchip.
Se muestra el código hexadecimal en WINPIC800 y se indica que no es necesario cambiar la configuración del PIC antes de proceder a la programación.
Instrucciones finales sobre cómo programar el código y la confirmación de finalización de la programación con un mensaje en el software.
Más contenido relacionado
Similar a Programación del PIC18F2550
Programación del PIC18F2550

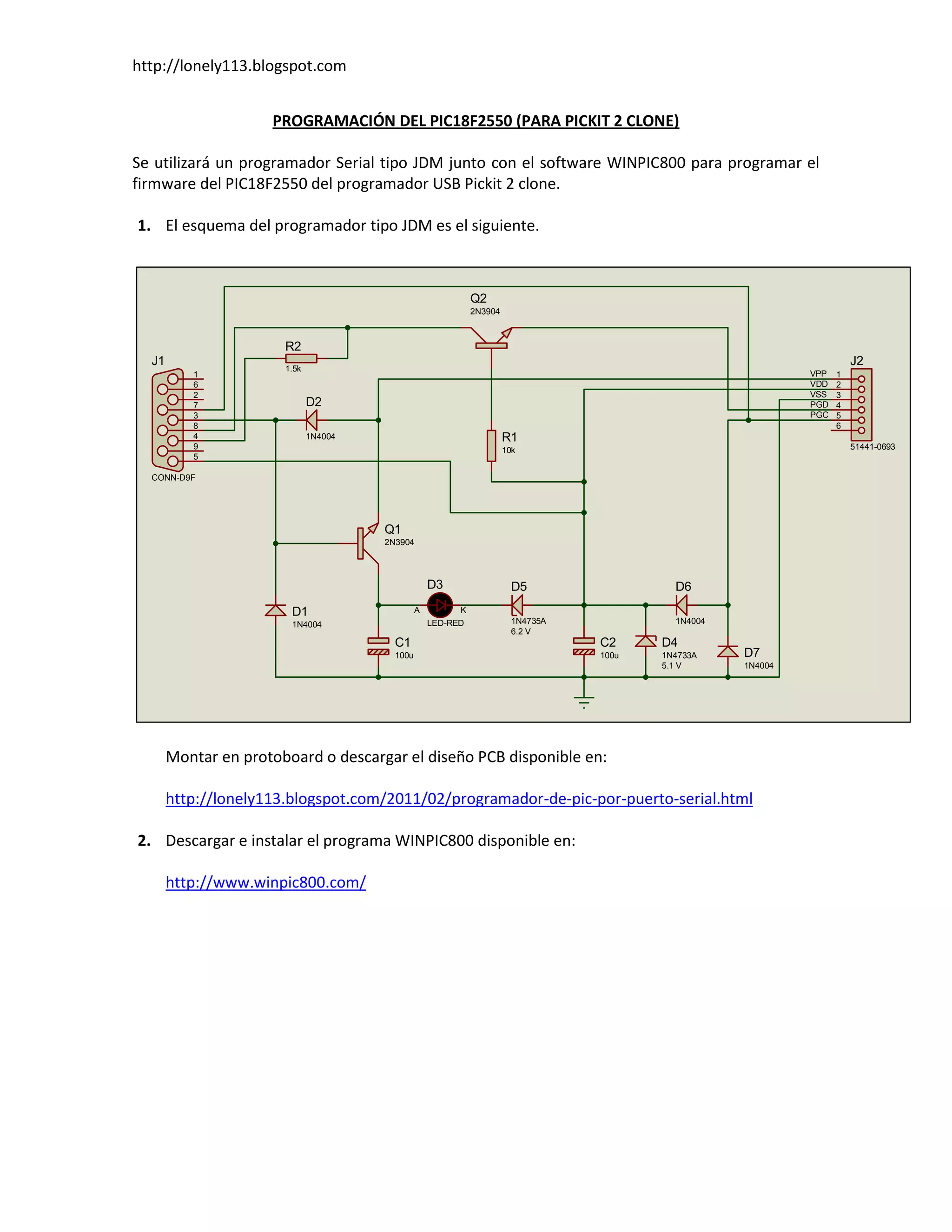

- 1. http://lonely113.blogspot.com PROGRAMACIÓN DEL PIC18F2550 (PARA PICKIT 2 CLONE) Se utilizará un programador Serial tipo JDM junto con el software WINPIC800 para programar el firmware del PIC18F2550 del programador USB Pickit 2 clone. 1. El esquema del programador tipo JDM es el siguiente. Q2 2N3904 R2 J1 J2 1.5k 1 VPP 1 6 VDD 2 2 VSS 3 7 D2 PGD 4 3 PGC 5 8 6 4 1N4004 R1 9 10k 51441-0693 5 CONN-D9F Q1 2N3904 D3 D5 D6 D1 A K 1N4004 LED-RED 1N4735A 1N4004 6.2 V C1 C2 D4 100u 100u 1N4733A D7 5.1 V 1N4004 Montar en protoboard o descargar el diseño PCB disponible en: http://lonely113.blogspot.com/2011/02/programador-de-pic-por-puerto-serial.html 2. Descargar e instalar el programa WINPIC800 disponible en: http://www.winpic800.com/

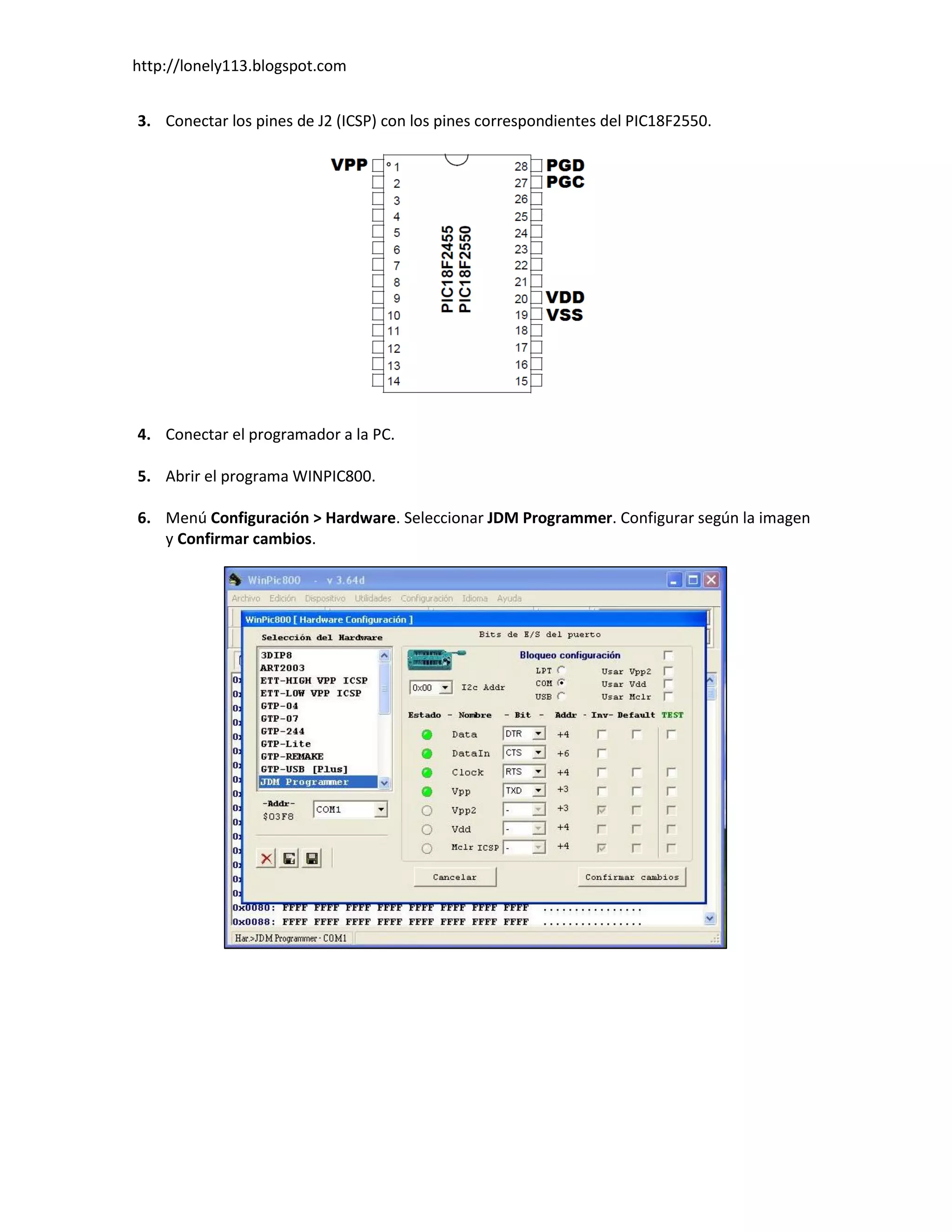

- 2. http://lonely113.blogspot.com 3. Conectar lospines de J2 (ICSP) con los pines correspondientes del PIC18F2550. 4. Conectar el programador a la PC. 5. Abrir el programa WINPIC800. 6. Menú Configuración > Hardware. Seleccionar JDM Programmer. Configurar según la imagen y Confirmar cambios.

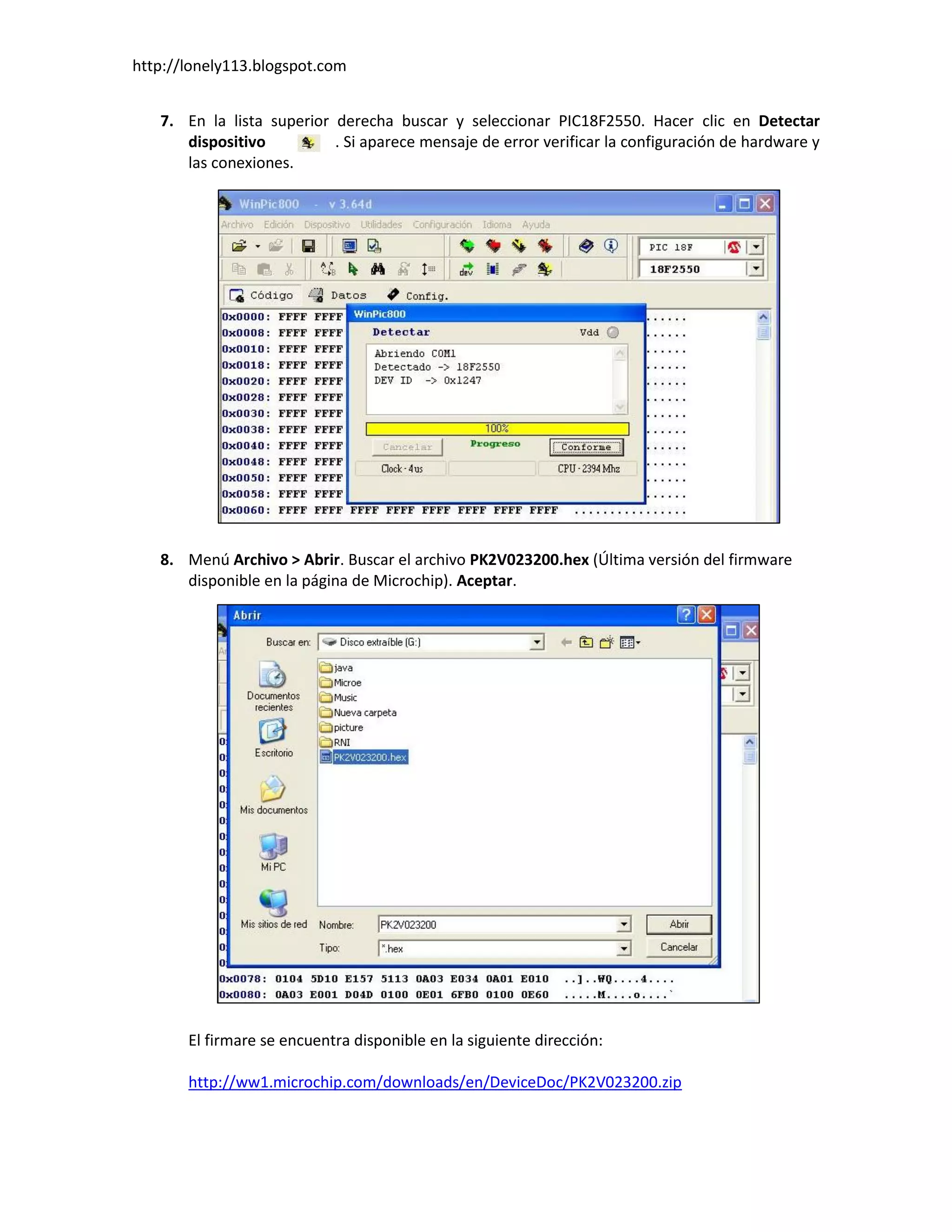

- 3. http://lonely113.blogspot.com 7. En la lista superior derecha buscar y seleccionar PIC18F2550. Hacer clic en Detectar dispositivo . Si aparece mensaje de error verificar la configuración de hardware y las conexiones. 8. Menú Archivo > Abrir. Buscar el archivo PK2V023200.hex (Última versión del firmware disponible en la página de Microchip). Aceptar. El firmare se encuentra disponible en la siguiente dirección: http://ww1.microchip.com/downloads/en/DeviceDoc/PK2V023200.zip

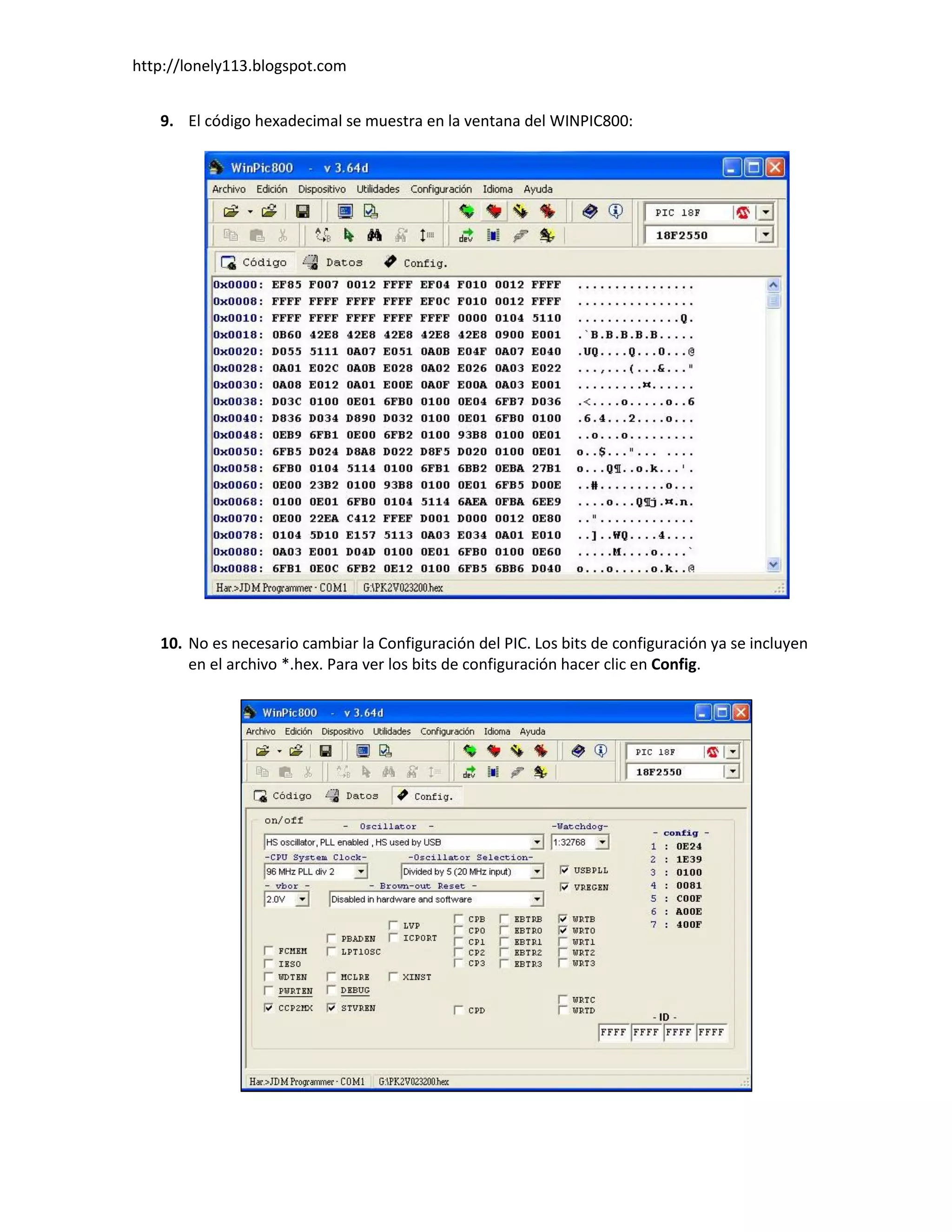

- 4. http://lonely113.blogspot.com 9. El código hexadecimal se muestra en la ventana del WINPIC800: 10. No es necesario cambiar la Configuración del PIC. Los bits de configuración ya se incluyen en el archivo *.hex. Para ver los bits de configuración hacer clic en Config.

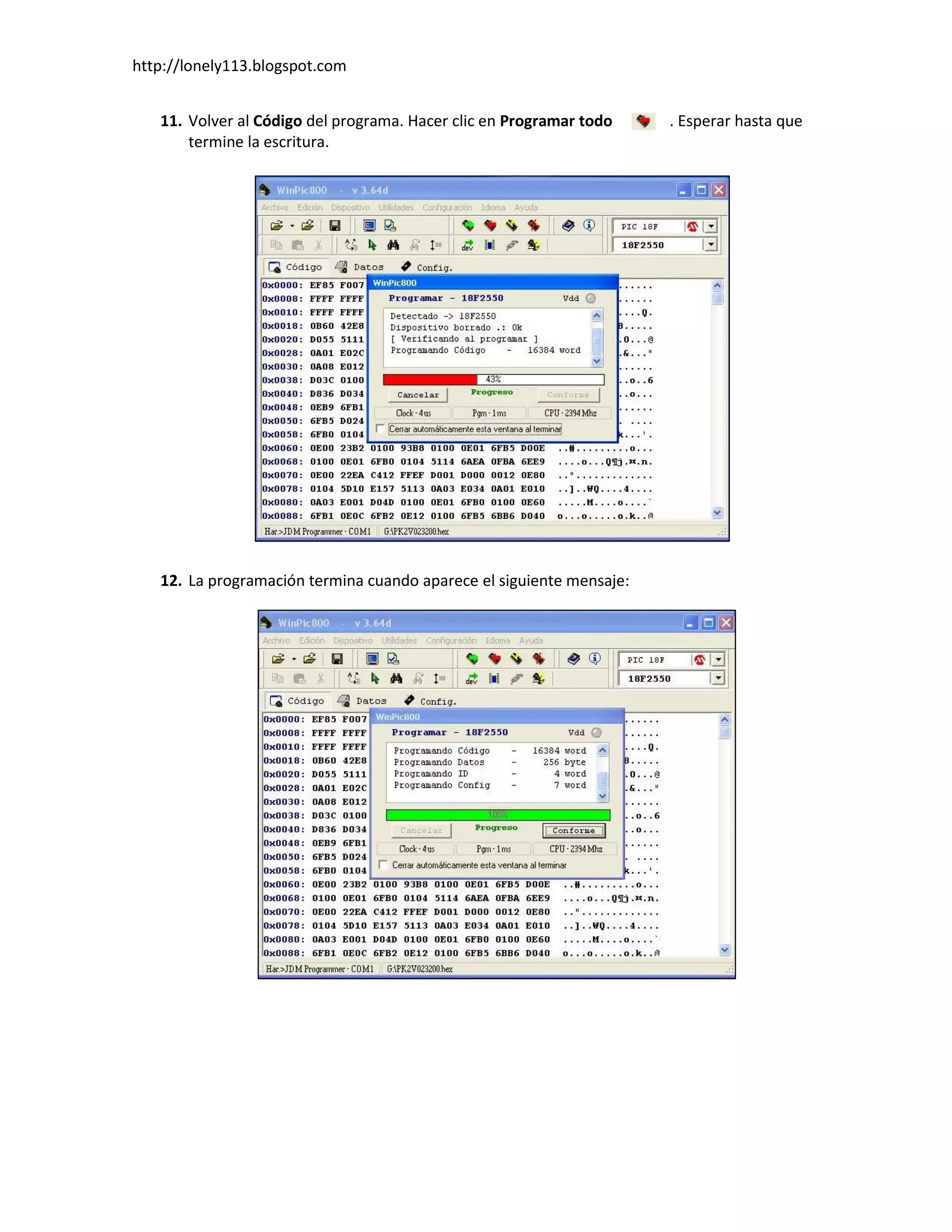

- 5. http://lonely113.blogspot.com 11. Volver al Código del programa. Hacer clic en Programar todo . Esperar hasta que termine la escritura. 12. La programación termina cuando aparece el siguiente mensaje:
