Programación Orientada a Objetos
No es difícil aprender a programar en un
lenguaje OO, el problema es que es necesario
cierto tiempo para aprender a aprovechar las
ventajas que contiene el lenguaje OO
Los lenguajes permiten ventajas, pero no las
proporcionan
En la programación poo, la unidad básica es el
objeto, los cuales forman una jerarquía y se
comunican entre ellos con mensajes

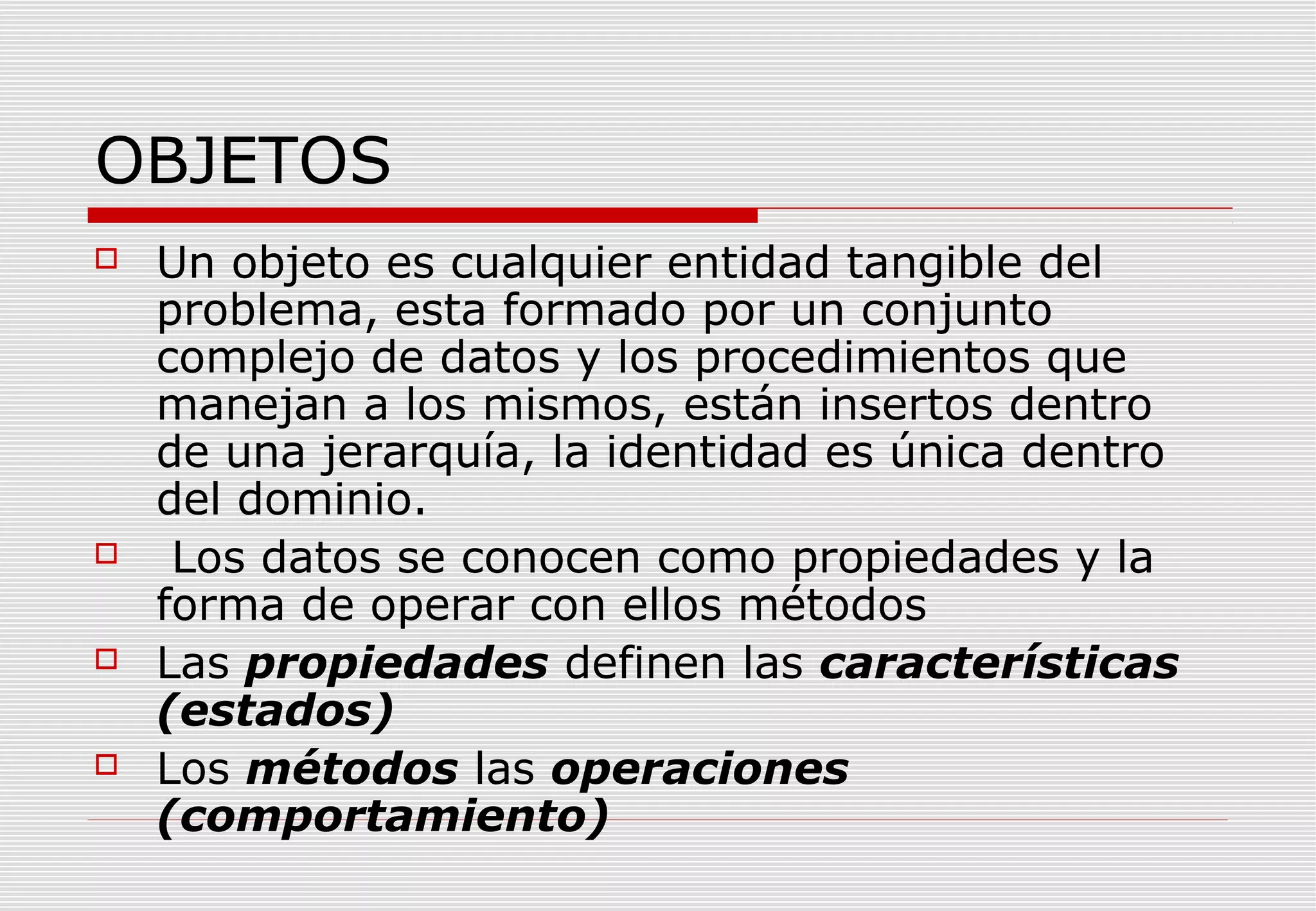

OBJETOS








Un objeto es cualquier entidad tangible del
problema, esta formado por un conjunto
complejo de datos y los procedimientos que
manejan a los mismos, están insertos dentro
de una jerarquía, la identidad es única dentro
del dominio.
Los datos se conocen como propiedades y la
forma de operar con ellos métodos
Las propiedades definen las características
(estados)
Los métodos las operaciones
(comportamiento)

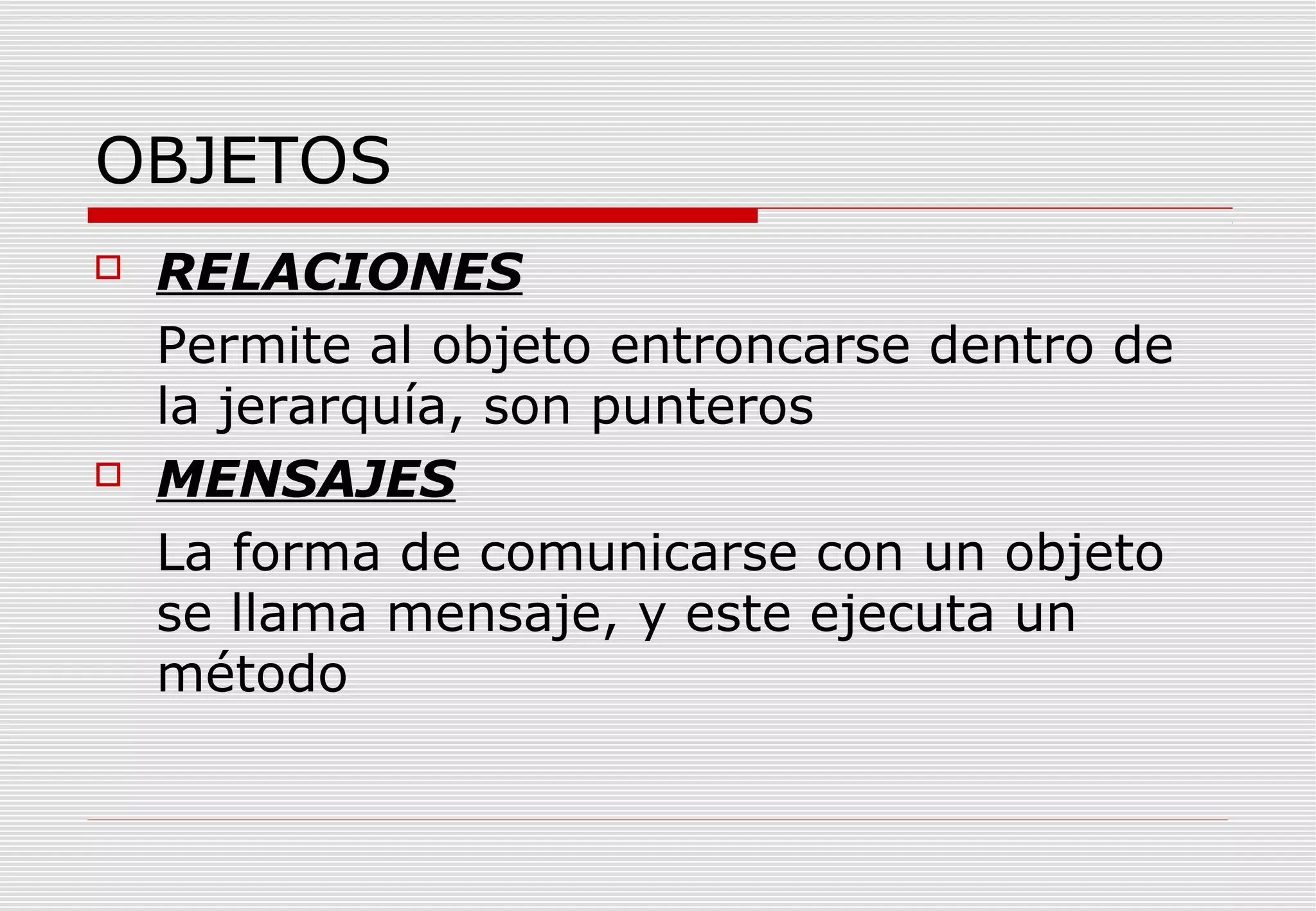

OBJETOS




RELACIONES
Permite al objeto entroncarse dentro de
la jerarquía, son punteros
MENSAJES
La forma de comunicarse con un objeto
se llama mensaje, y este ejecuta un
método
Clases


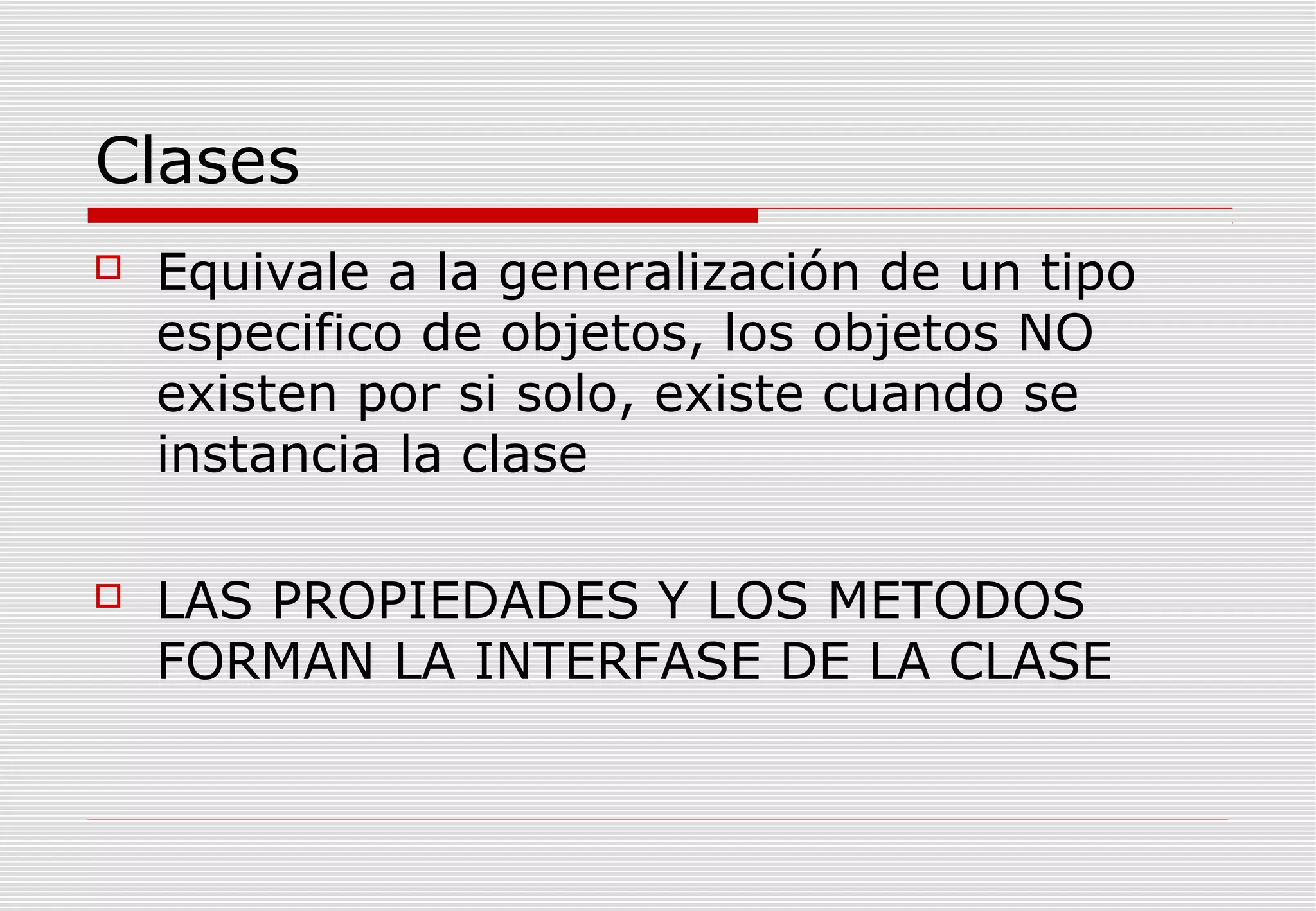

Equivale a la generalización de un tipo
especifico de objetos, los objetos NO
existen por si solo, existe cuando se
instancia la clase



LAS PROPIEDADES Y LOS METODOS
FORMAN LA INTERFASE DE LA CLASE
Metodos

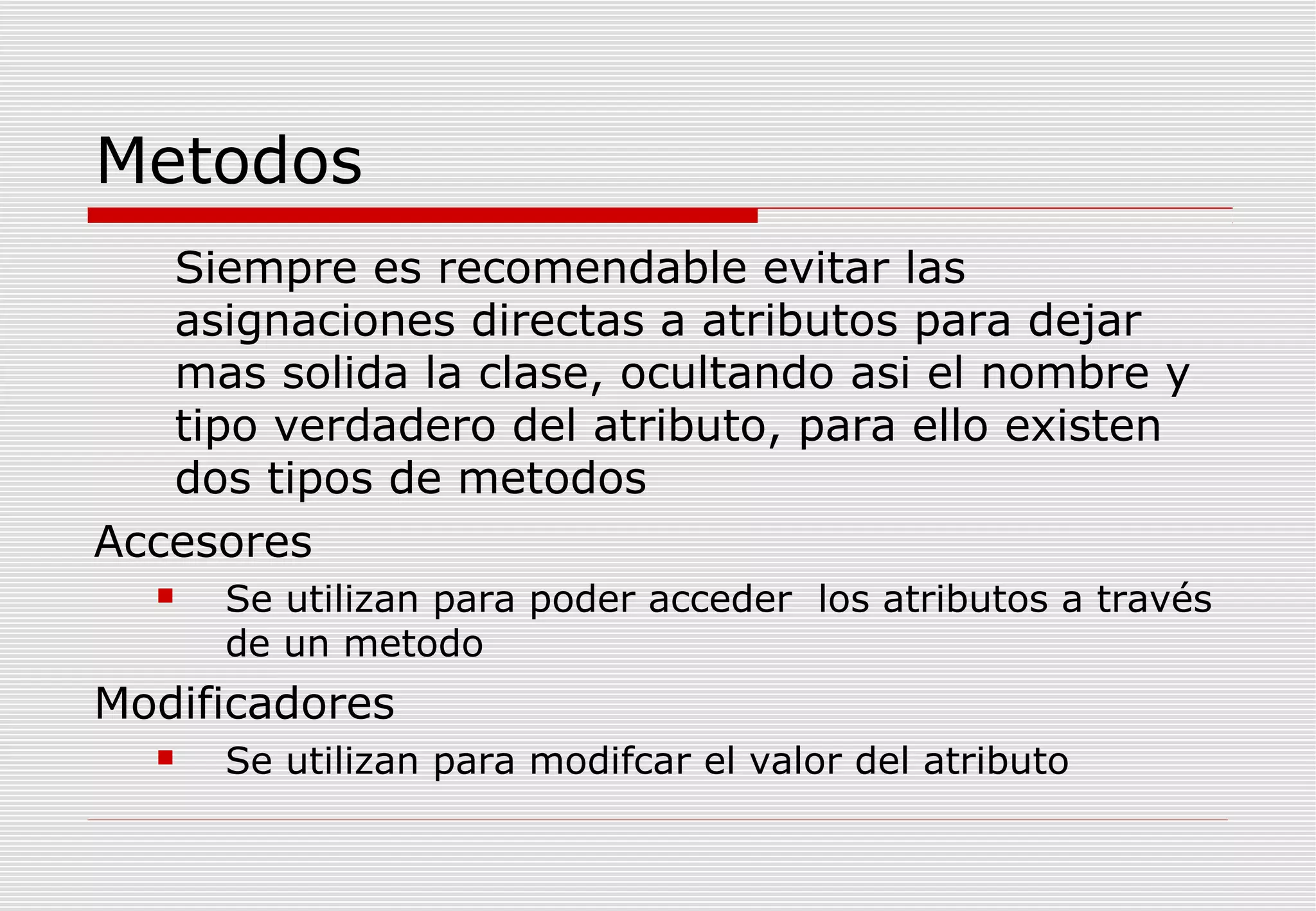

Siempre es recomendable evitar las
asignaciones directas a atributos para dejar
mas solida la clase, ocultando asi el nombre y
tipo verdadero del atributo, para ello existen
dos tipos de metodos
Accesores


Se utilizan para poder acceder los atributos a través
de un metodo

Modificadores


Se utilizan para modifcar el valor del atributo

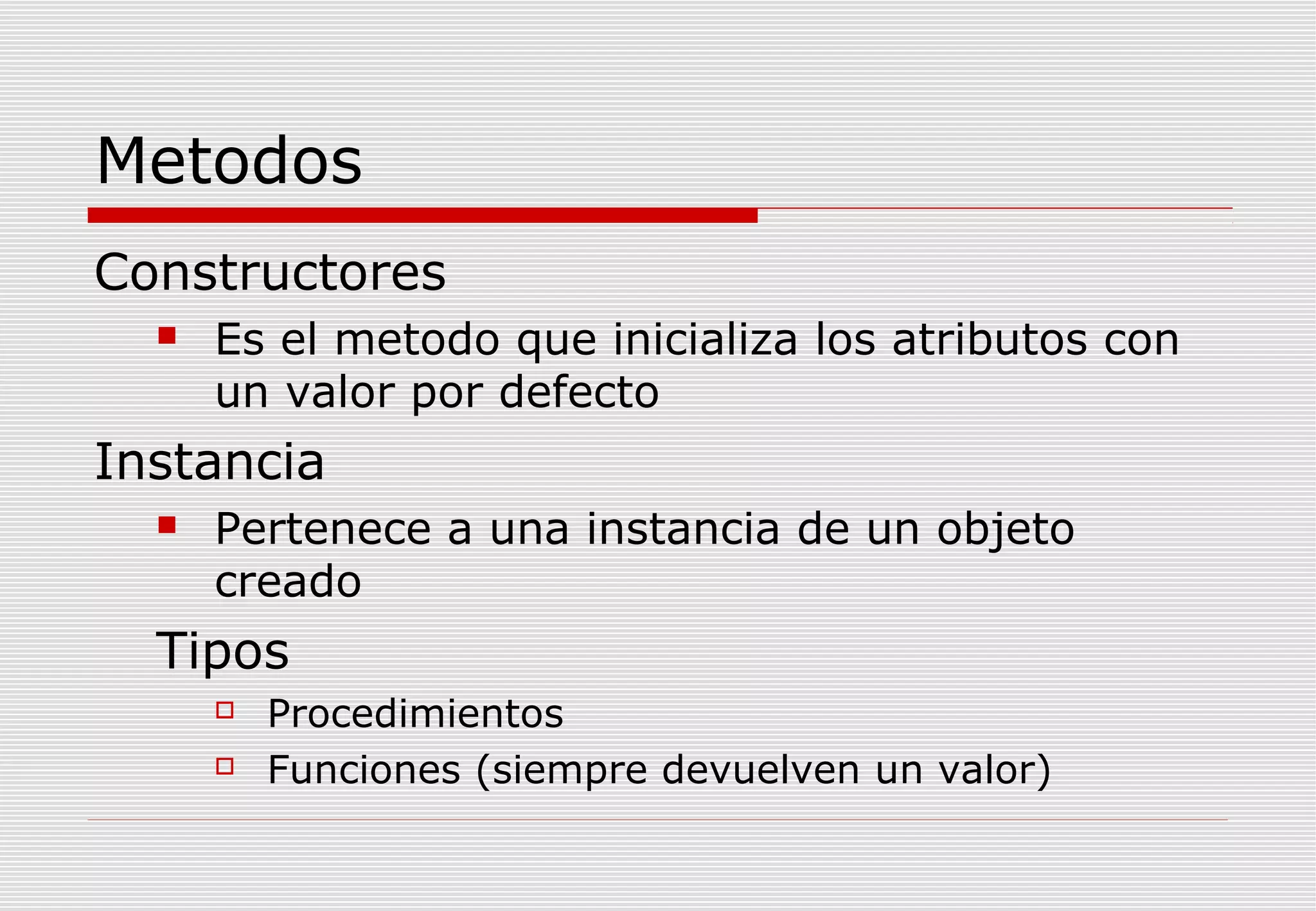

Metodos
Constructores


Es el metodo que inicializa los atributos con
un valor por defecto

Instancia


Pertenece a una instancia de un objeto
creado

Tipos



Procedimientos
Funciones (siempre devuelven un valor)

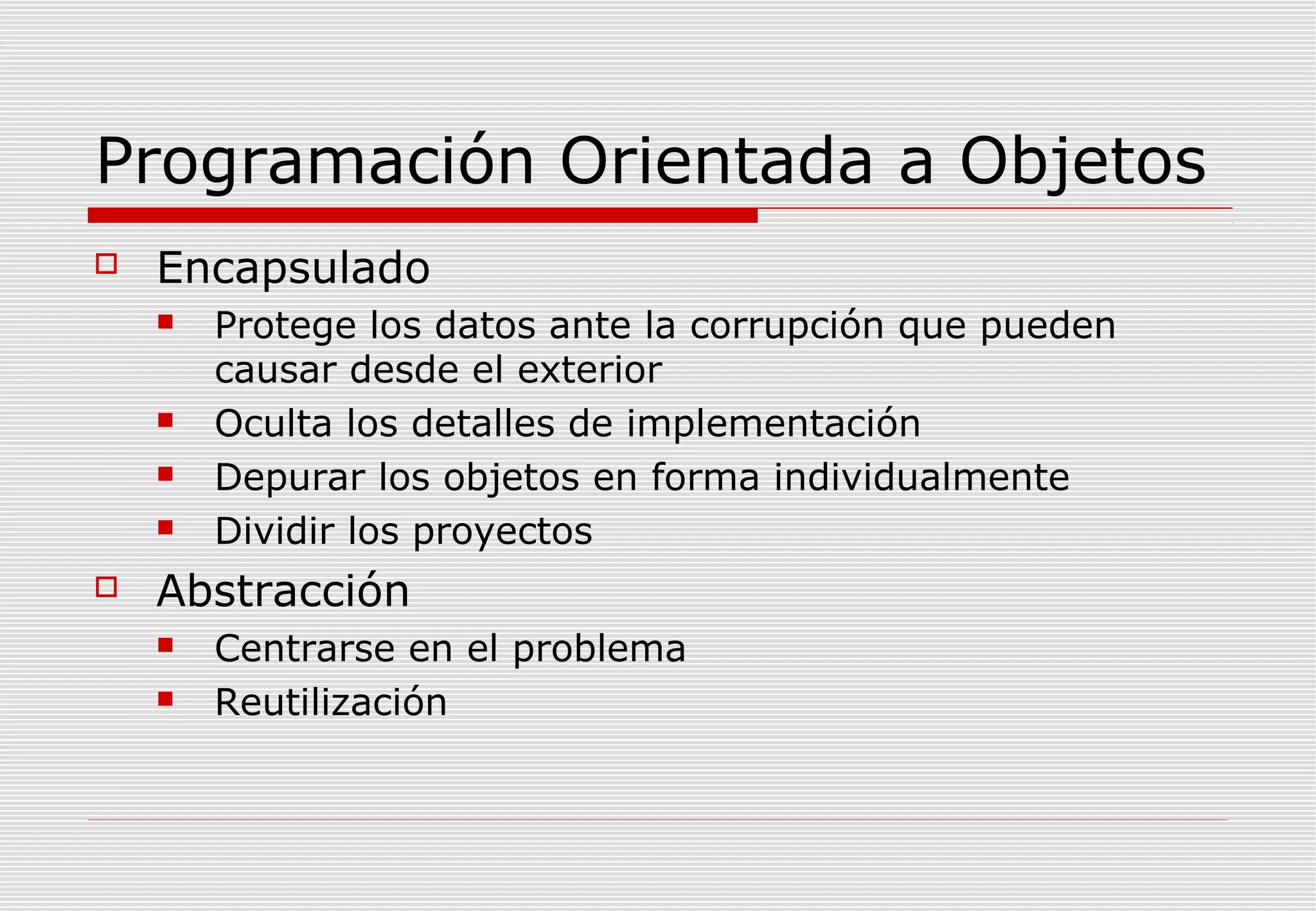

Programación Orientada a Objetos


Encapsulado








Protege los datos ante la corrupción que pueden
causar desde el exterior
Oculta los detalles de implementación
Depurar los objetos en forma individualmente
Dividir los proyectos

Abstracción



Centrarse en el problema
Reutilización

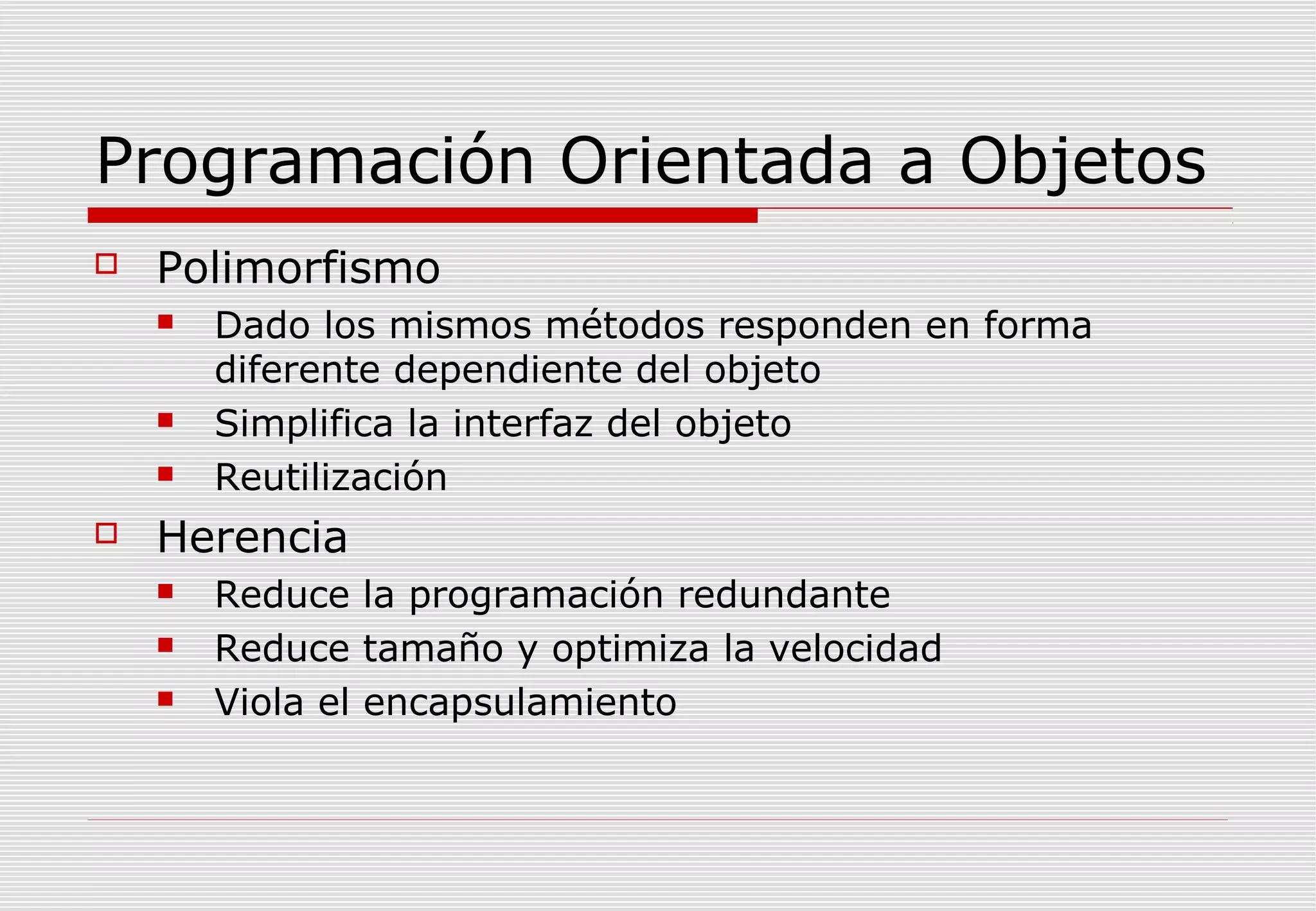

Programación Orientada a Objetos


Polimorfismo







Dado los mismos métodos responden en forma
diferente dependiente del objeto
Simplifica la interfaz del objeto
Reutilización

Herencia




Reduce la programación redundante
Reduce tamaño y optimiza la velocidad
Viola el encapsulamiento

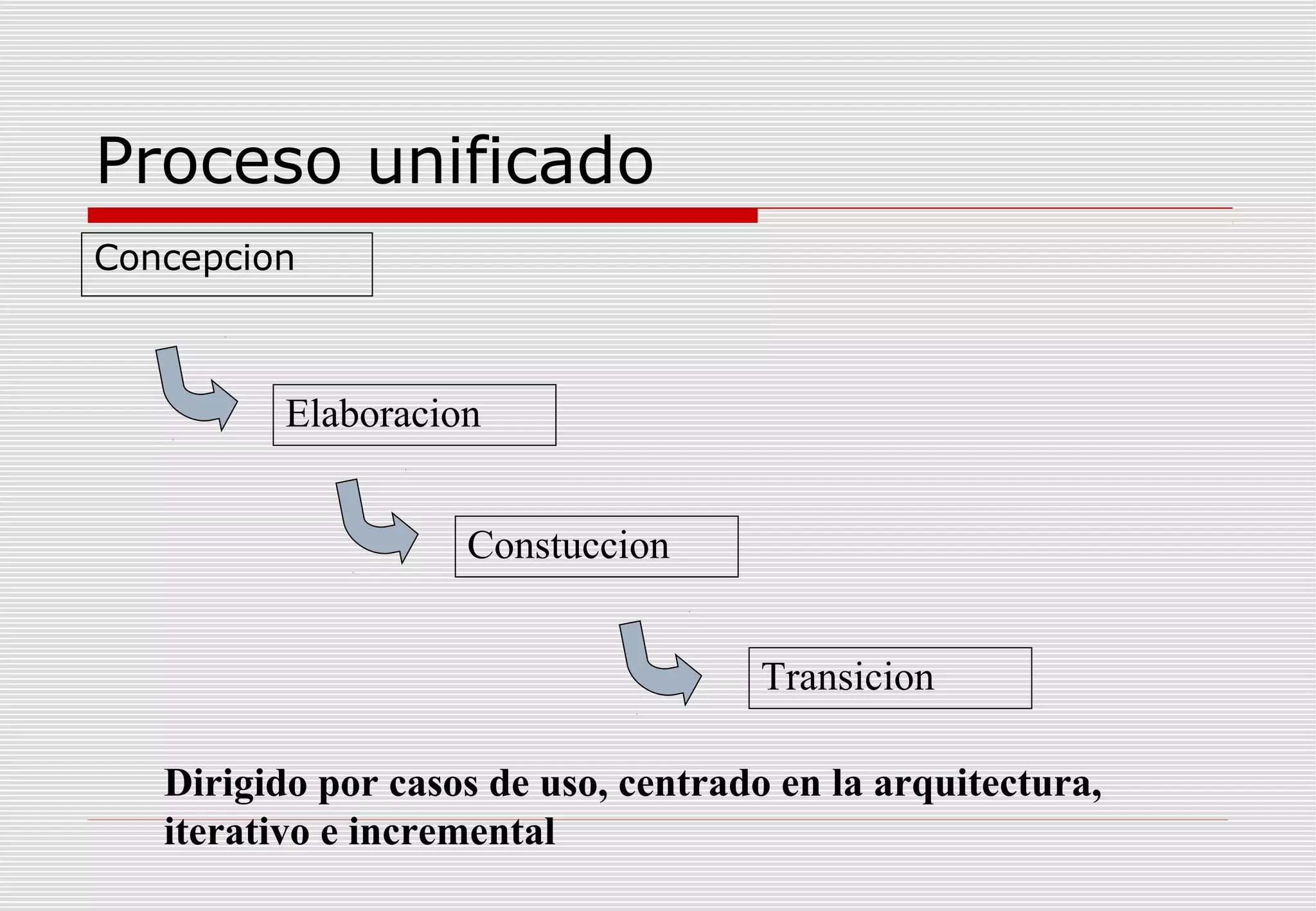

Proceso unificado
Concepcion

Elaboracion
Constuccion
Transicion
Dirigido por casos de uso, centrado en la arquitectura,
iterativo e incremental

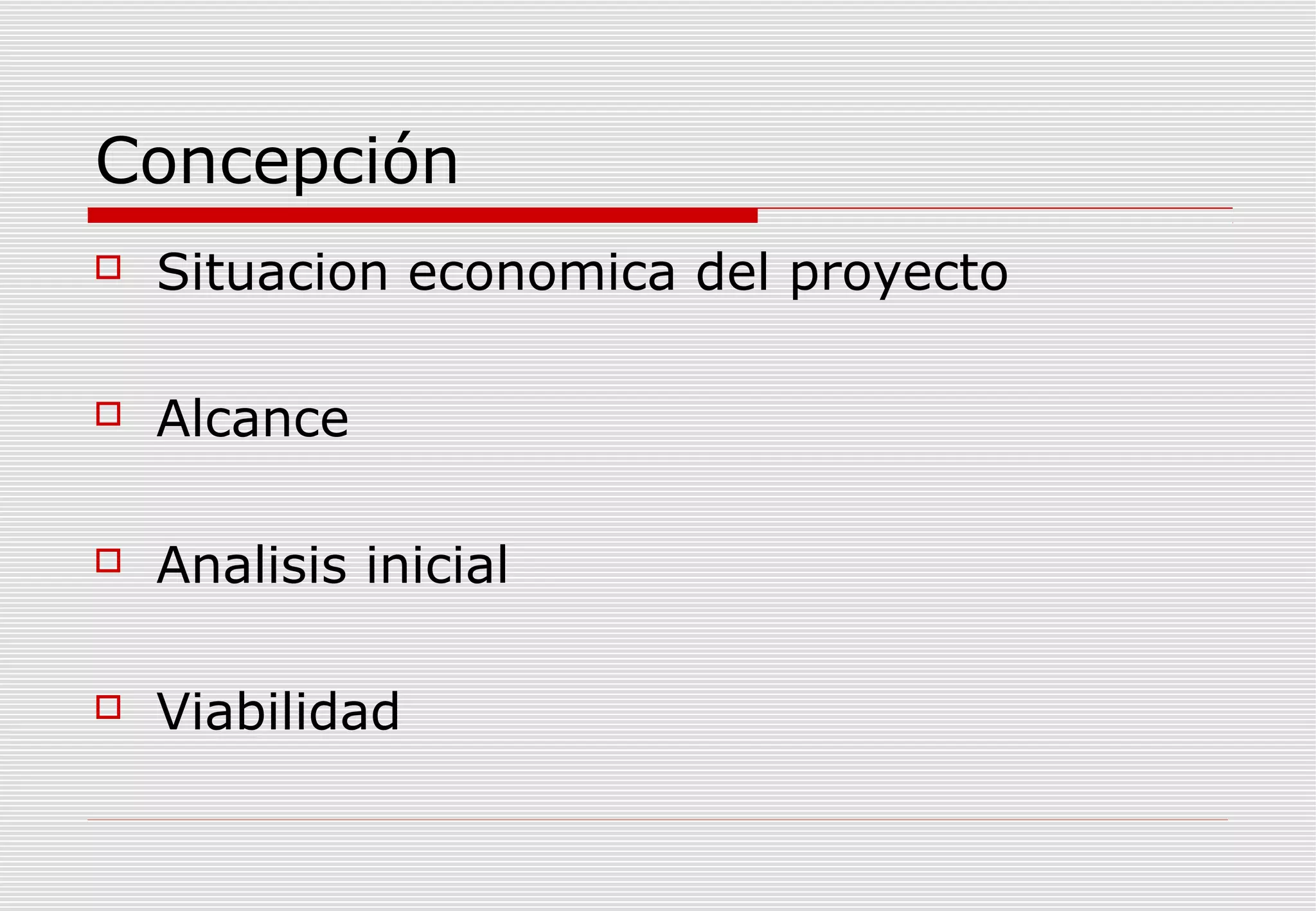

Concepción


Situacion economica del proyecto



Alcance



Analisis inicial



Viabilidad

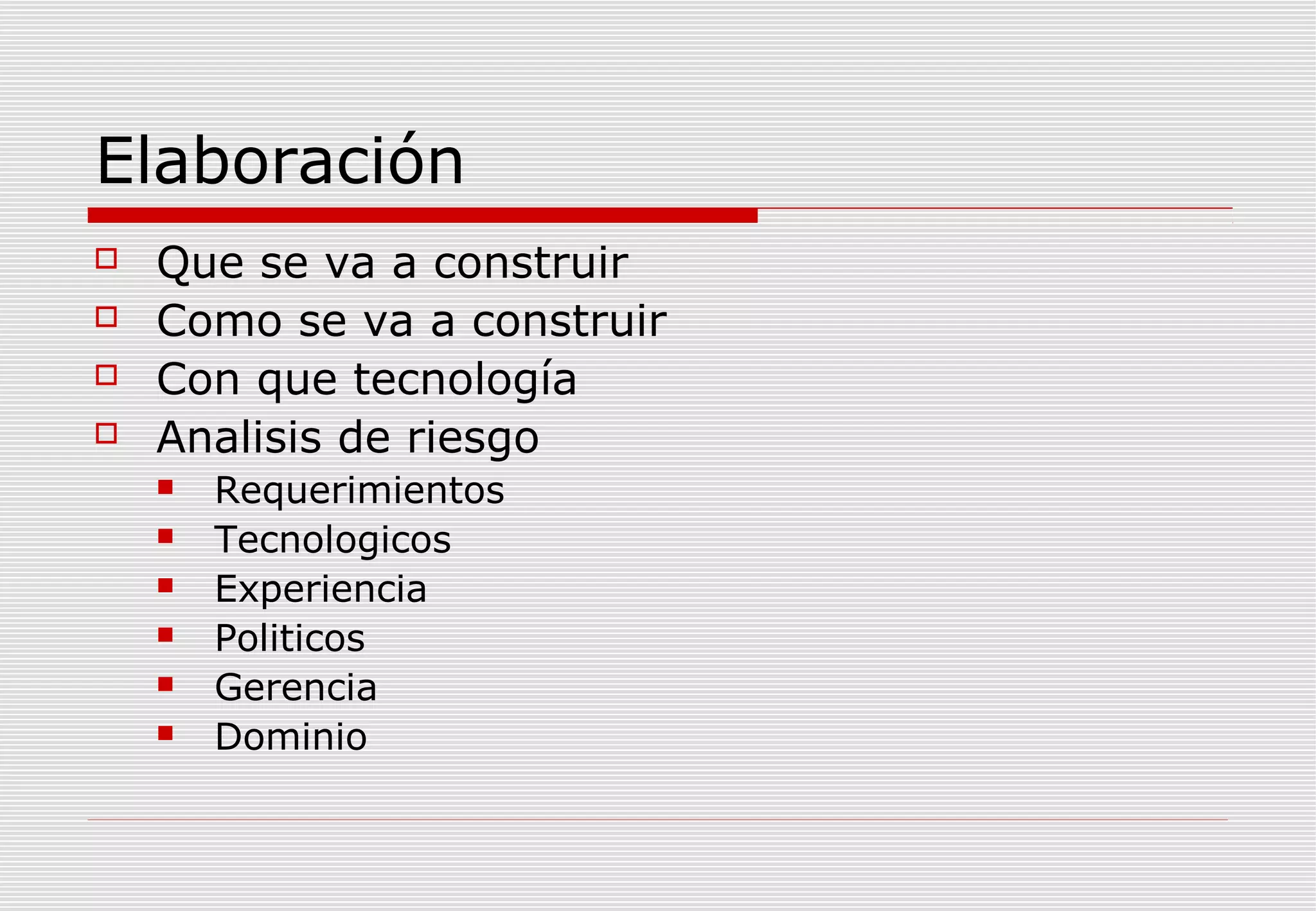

Elaboración





Que se va a construir
Como se va a construir
Con que tecnología
Analisis de riesgo







Requerimientos
Tecnologicos
Experiencia
Politicos
Gerencia
Dominio

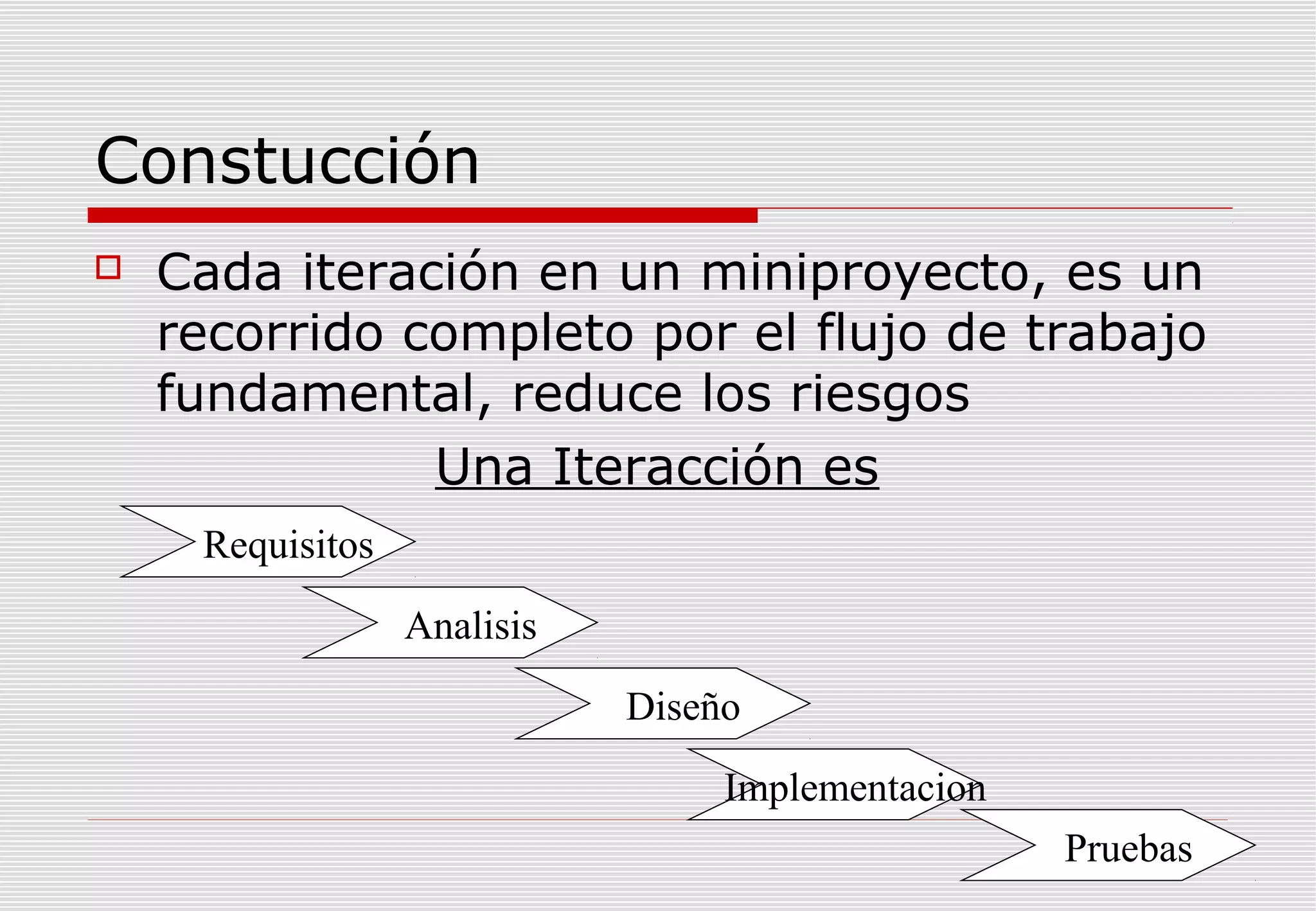

Constucción


Cada iteración en un miniproyecto, es un
recorrido completo por el flujo de trabajo
fundamental, reduce los riesgos
Una Iteracción es
Requisitos
Analisis
Diseño
Implementacion
Pruebas

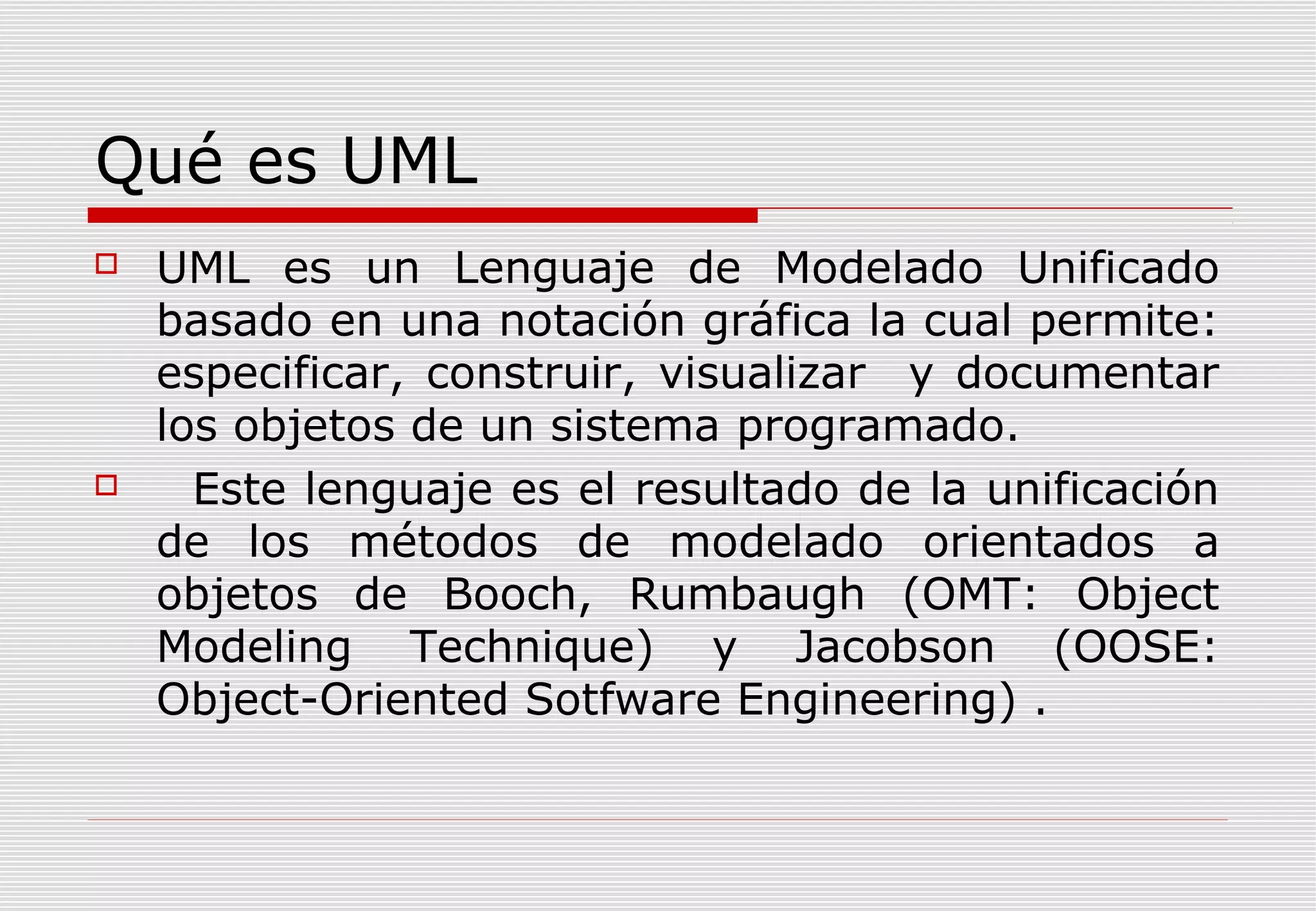

Qué es UML




UML es un Lenguaje de Modelado Unificado
basado en una notación gráfica la cual permite:
especificar, construir, visualizar y documentar
los objetos de un sistema programado.
Este lenguaje es el resultado de la unificación
de los métodos de modelado orientados a
objetos de Booch, Rumbaugh (OMT: Object
Modeling Technique) y Jacobson (OOSE:
Object-Oriented Sotfware Engineering) .

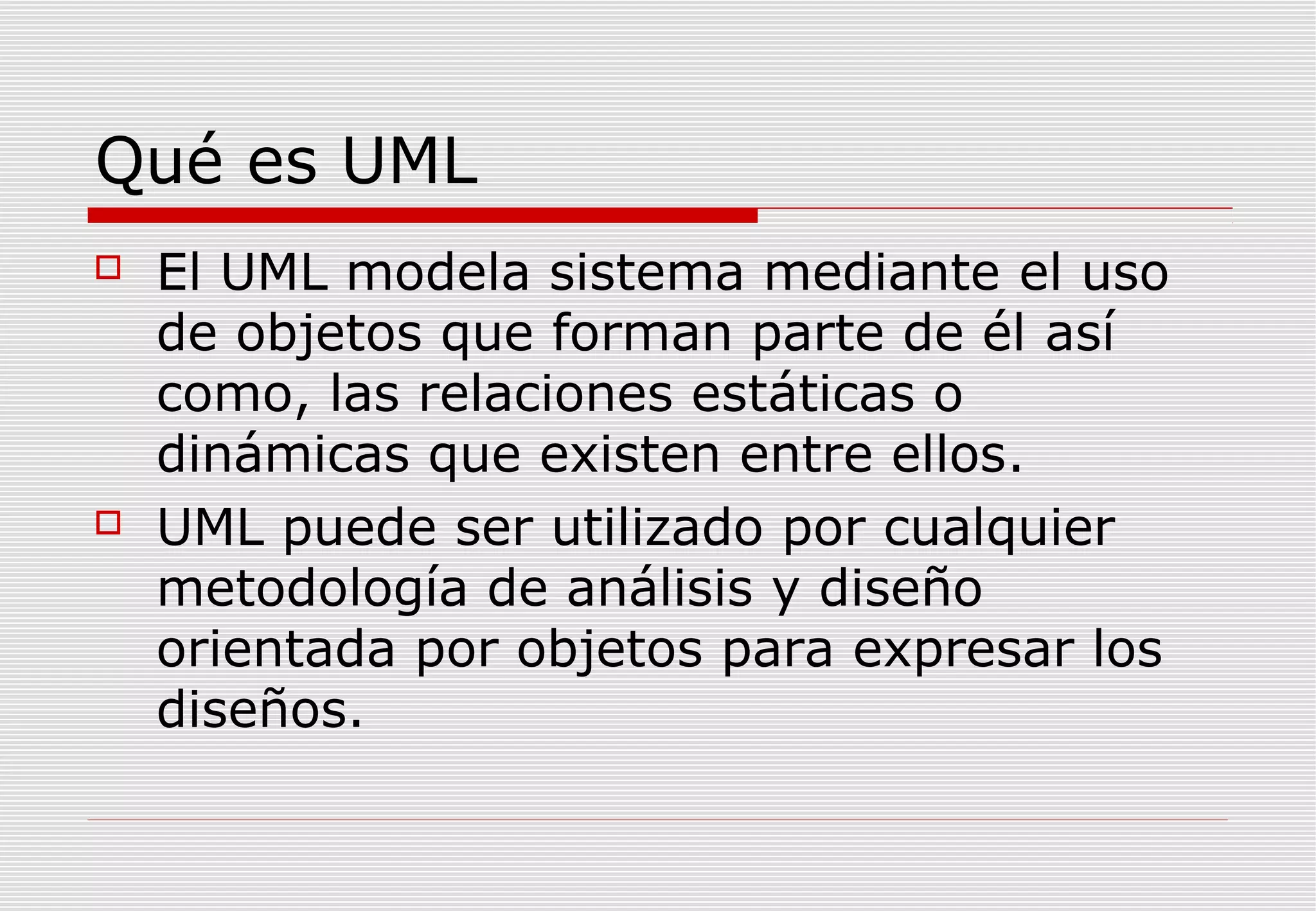

Qué es UML




El UML modela sistema mediante el uso
de objetos que forman parte de él así
como, las relaciones estáticas o
dinámicas que existen entre ellos.
UML puede ser utilizado por cualquier
metodología de análisis y diseño
orientada por objetos para expresar los
diseños.

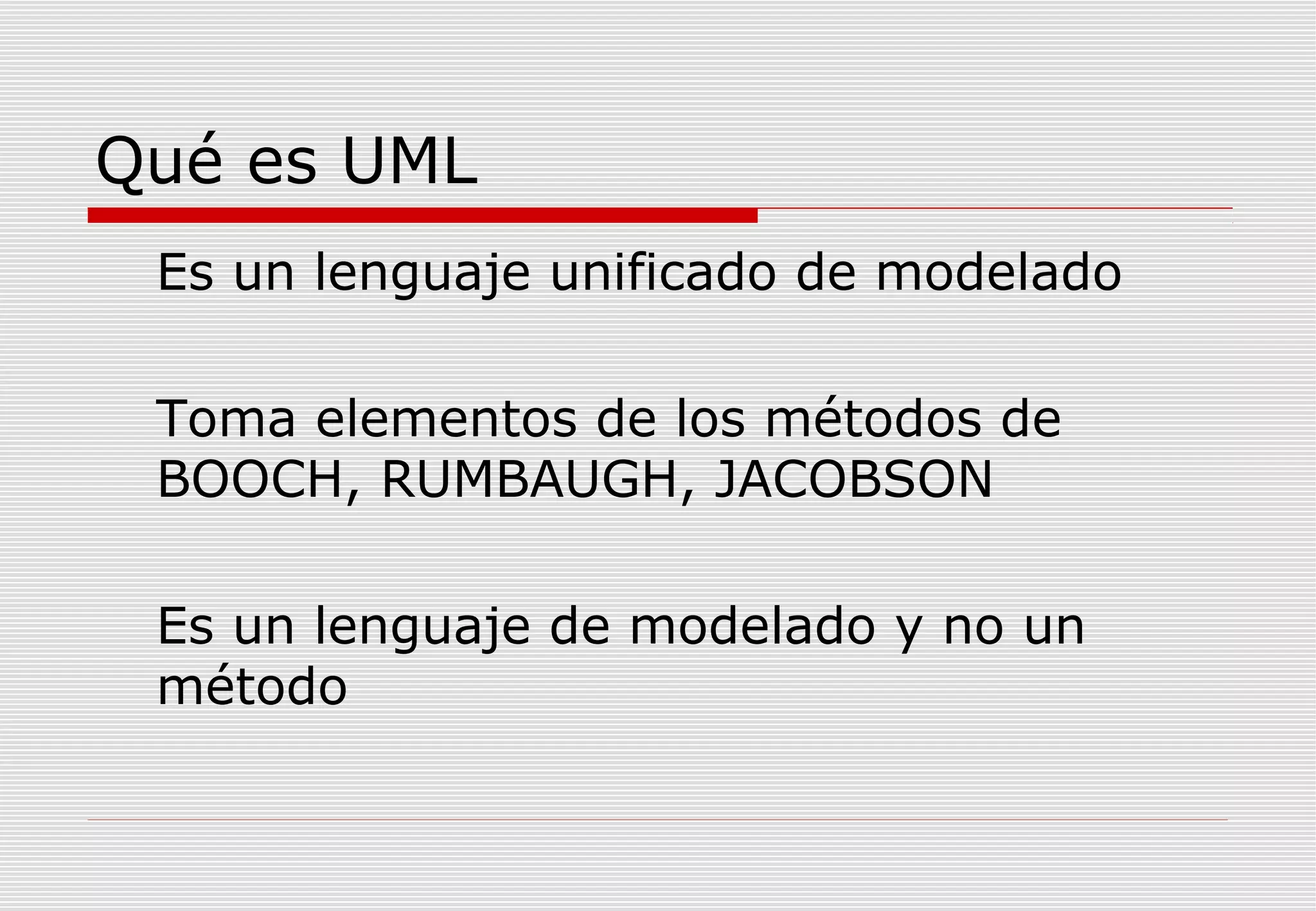

Qué es UML
Es un lenguaje unificado de modelado
Toma elementos de los métodos de
BOOCH, RUMBAUGH, JACOBSON
Es un lenguaje de modelado y no un
método
Qué es UML

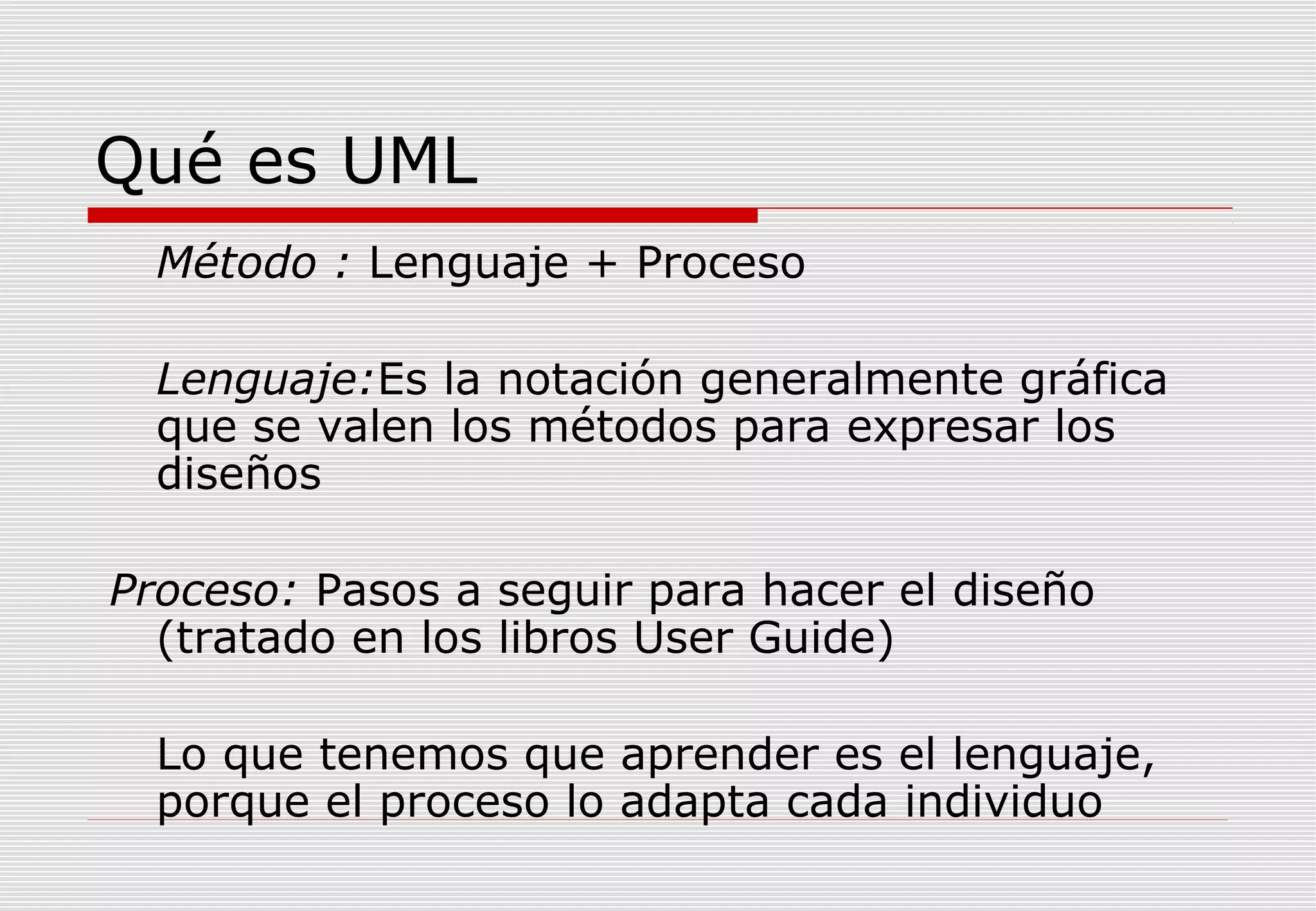

Método : Lenguaje + Proceso
Lenguaje:Es la notación generalmente gráfica
que se valen los métodos para expresar los
diseños
Proceso: Pasos a seguir para hacer el diseño
(tratado en los libros User Guide)
Lo que tenemos que aprender es el lenguaje,
porque el proceso lo adapta cada individuo

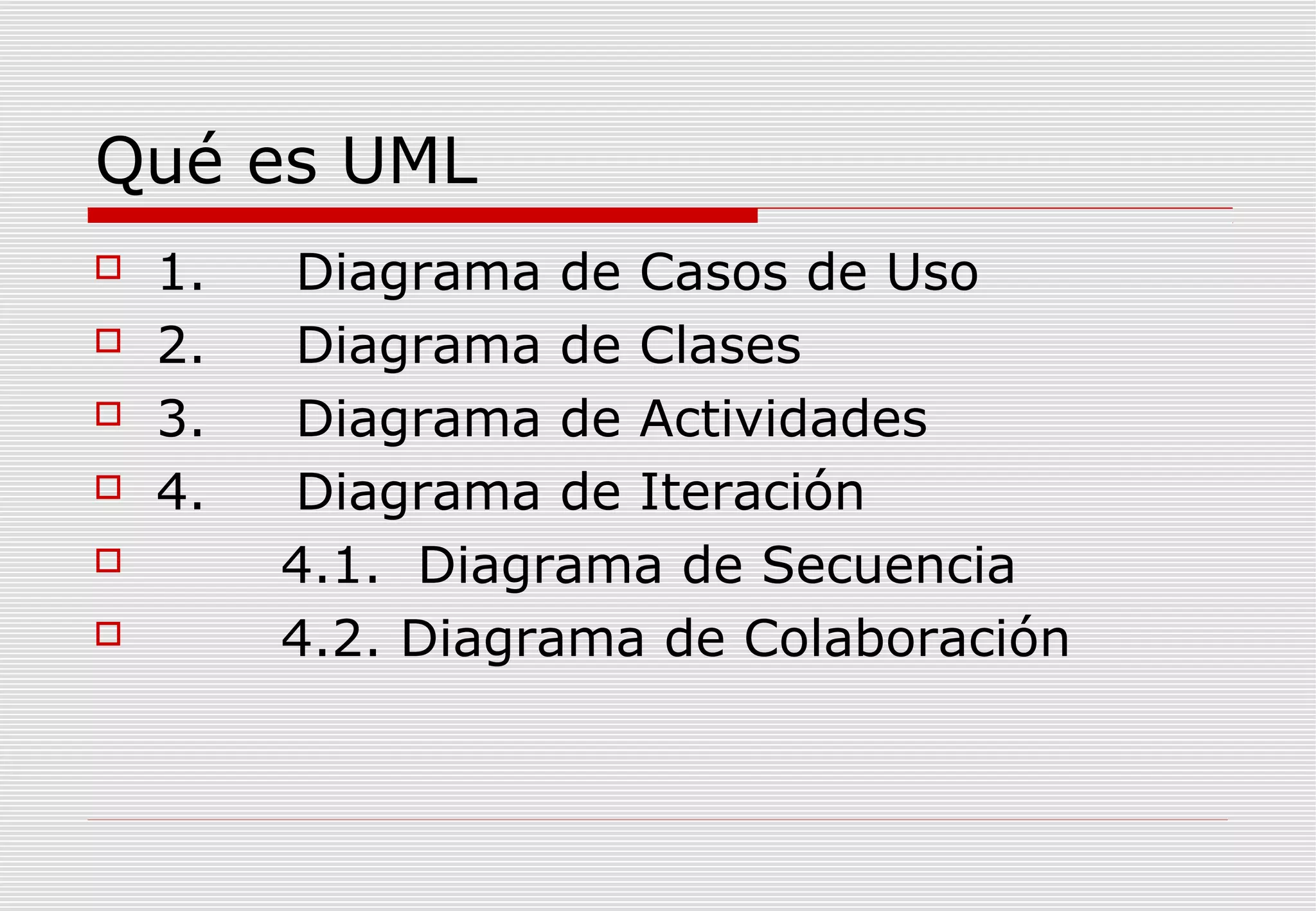

Qué es UML







1.
2.
3.
4.

Diagrama de Casos de Uso
Diagrama de Clases
Diagrama de Actividades
Diagrama de Iteración
4.1. Diagrama de Secuencia
4.2. Diagrama de Colaboración
Qué es UML





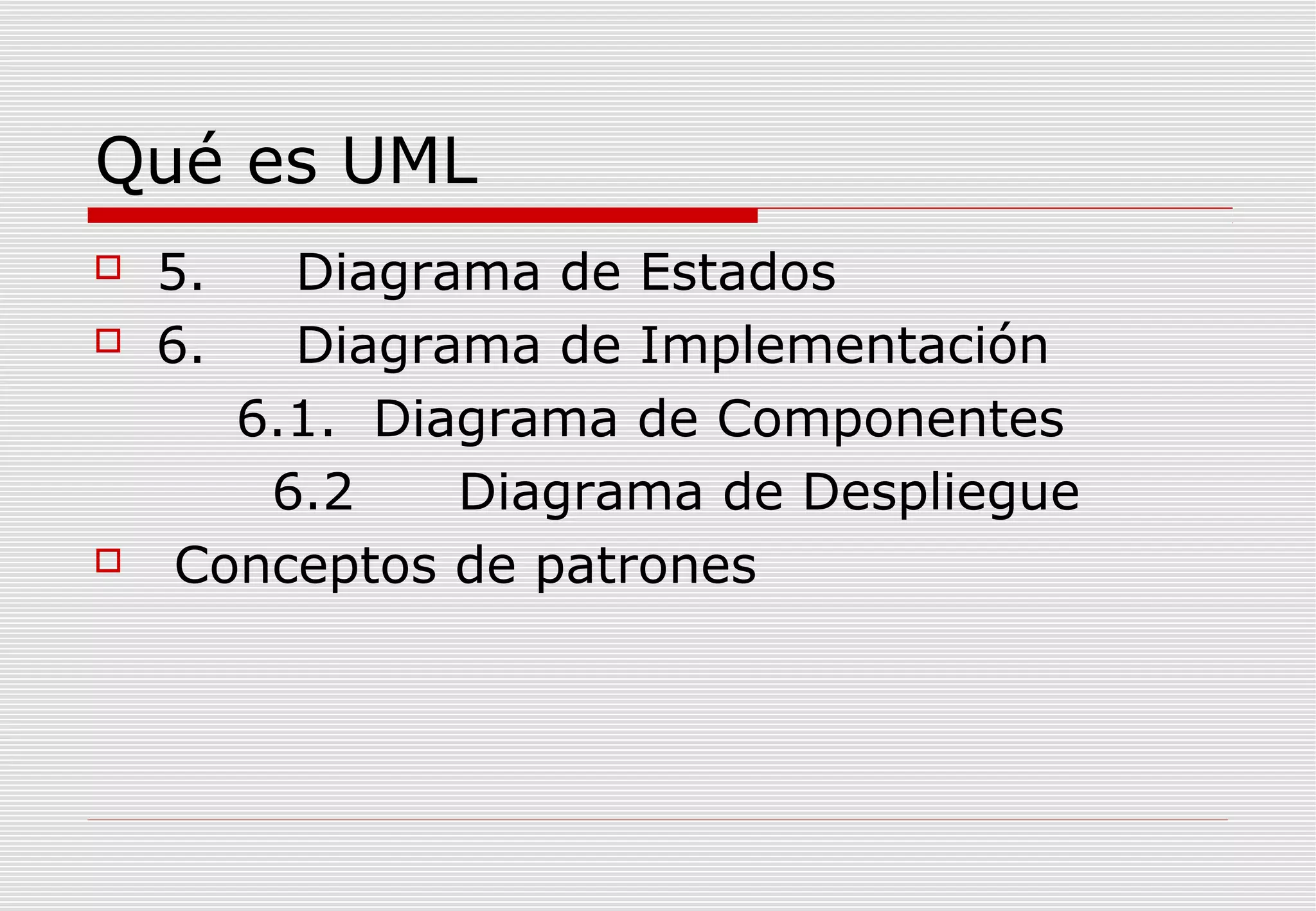

5.
6.

Diagrama de Estados
Diagrama de Implementación
6.1. Diagrama de Componentes
6.2
Diagrama de Despliegue
Conceptos de patrones
Casos de uso


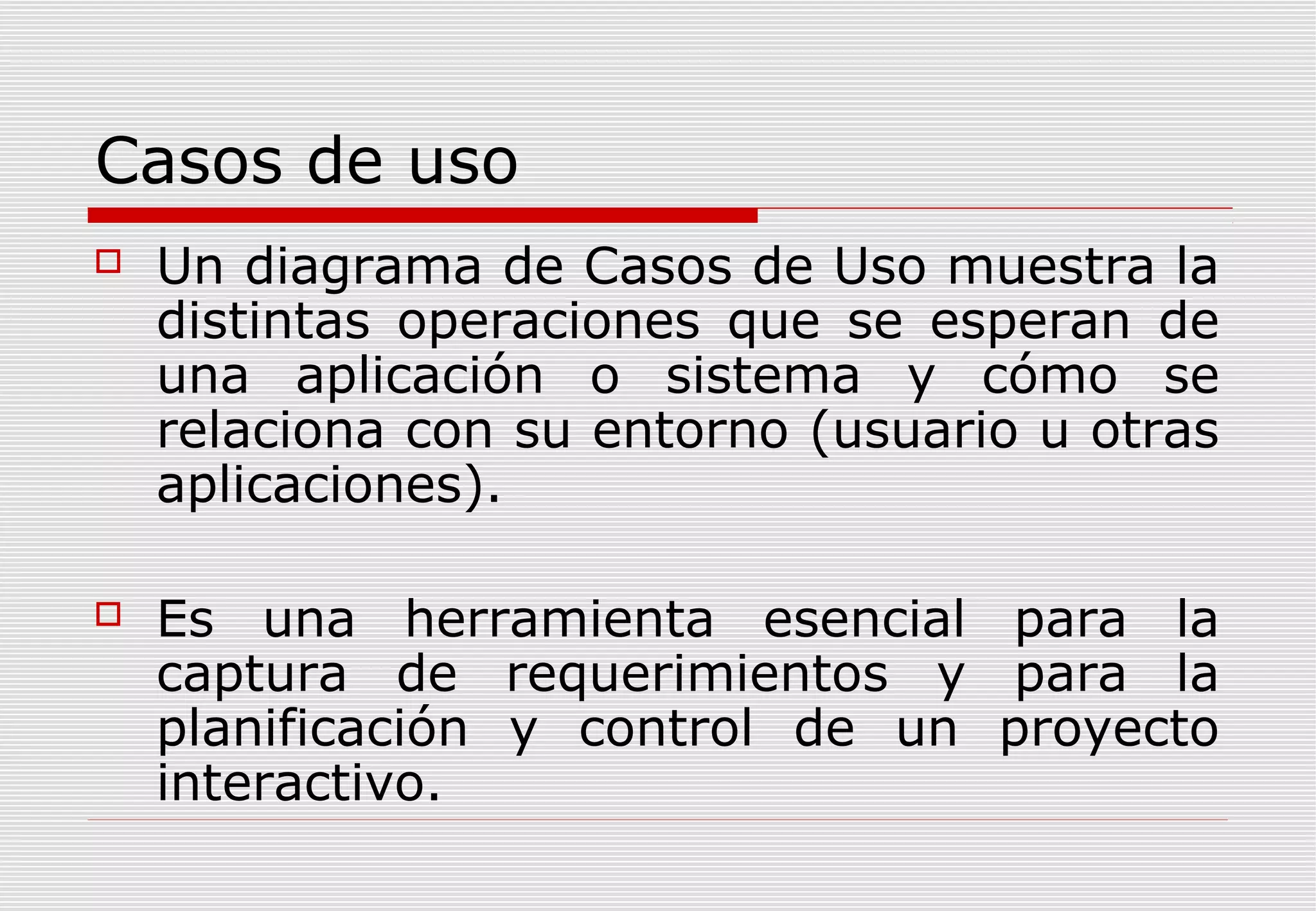

Un diagrama de Casos de Uso muestra la
distintas operaciones que se esperan de
una aplicación o sistema y cómo se
relaciona con su entorno (usuario u otras
aplicaciones).



Es una herramienta esencial para la
captura de requerimientos y para la
planificación y control de un proyecto
interactivo.

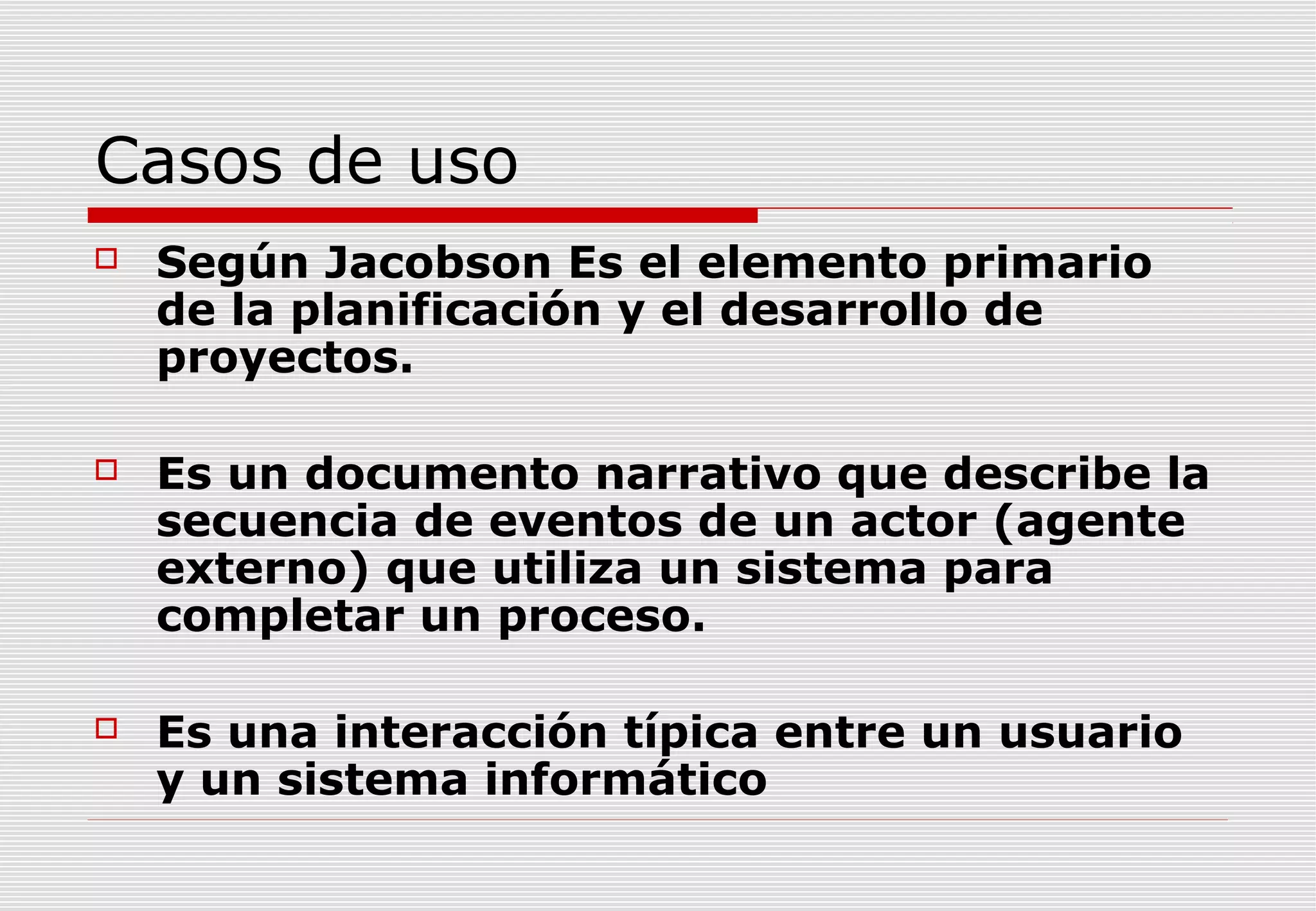

Casos de uso


Según Jacobson Es el elemento primario
de la planificación y el desarrollo de
proyectos.



Es un documento narrativo que describe la
secuencia de eventos de un actor (agente
externo) que utiliza un sistema para
completar un proceso.



Es una interacción típica entre un usuario
y un sistema informático

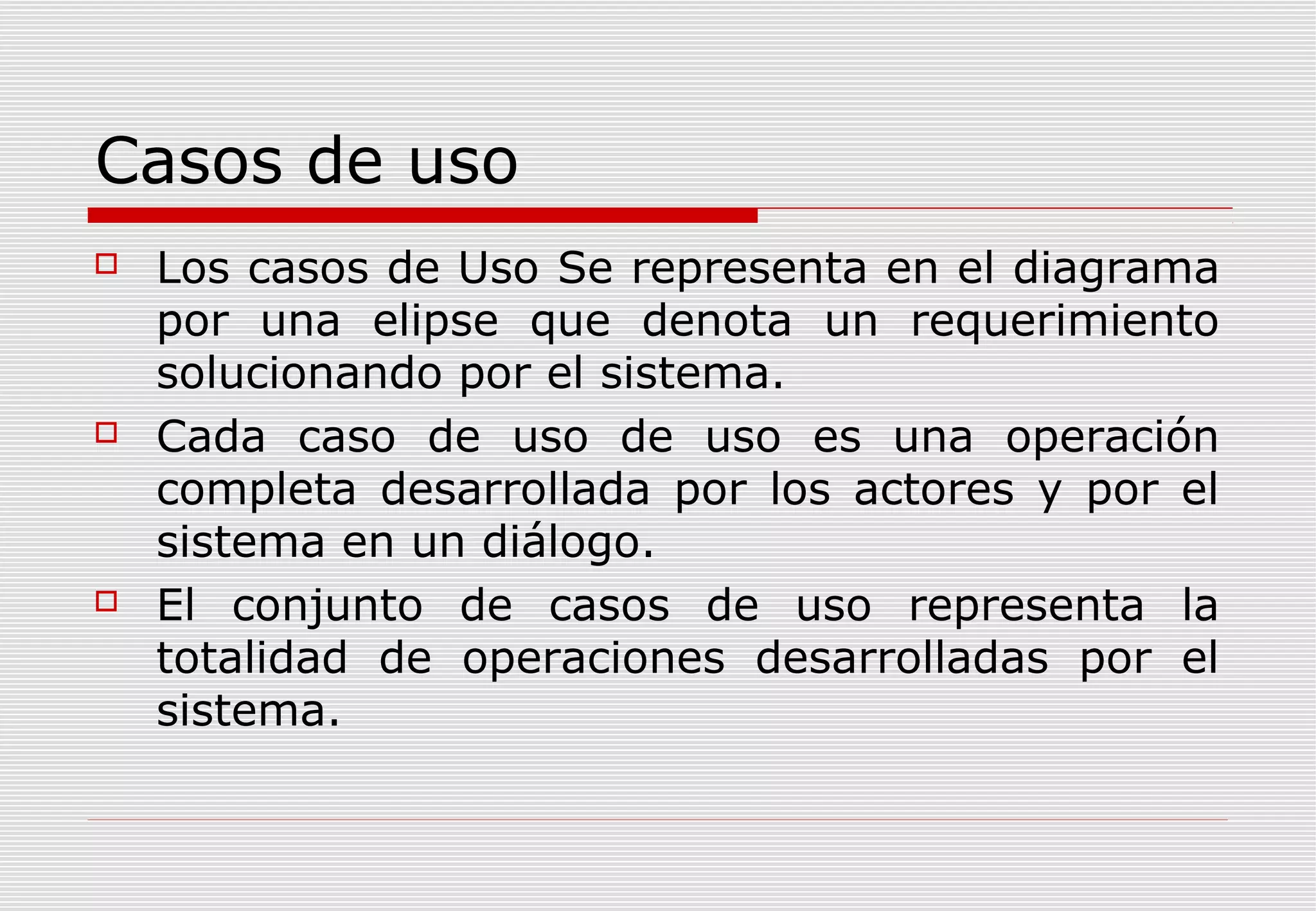

Casos de uso






Los casos de Uso Se representa en el diagrama
por una elipse que denota un requerimiento
solucionando por el sistema.
Cada caso de uso de uso es una operación
completa desarrollada por los actores y por el
sistema en un diálogo.
El conjunto de casos de uso representa la
totalidad de operaciones desarrolladas por el
sistema.
Casos de uso
Comunica
<<extend>>
Actor

<<use>>
Profesor

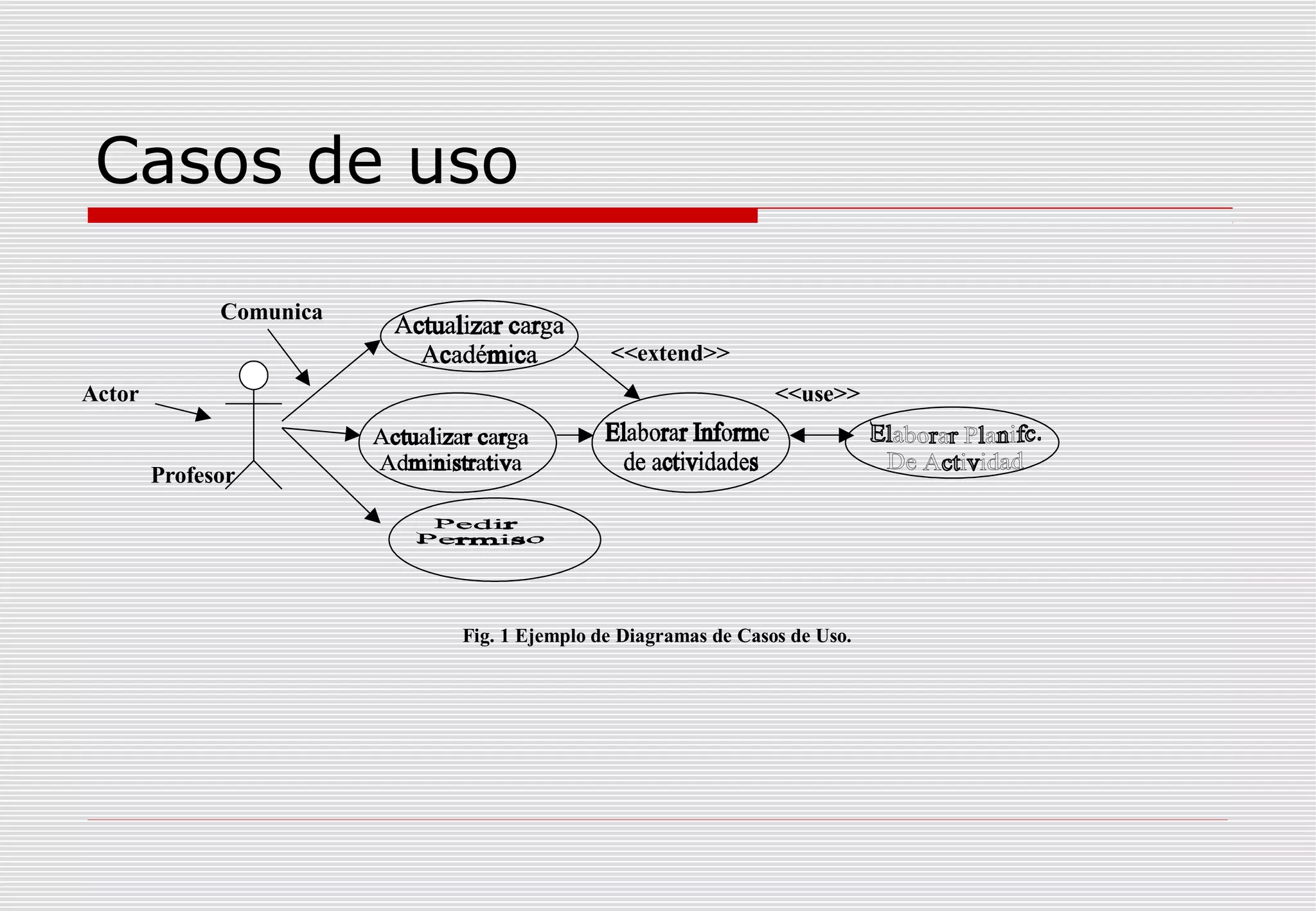

Fig. 1 Ejemplo de Diagramas de Casos de Uso.

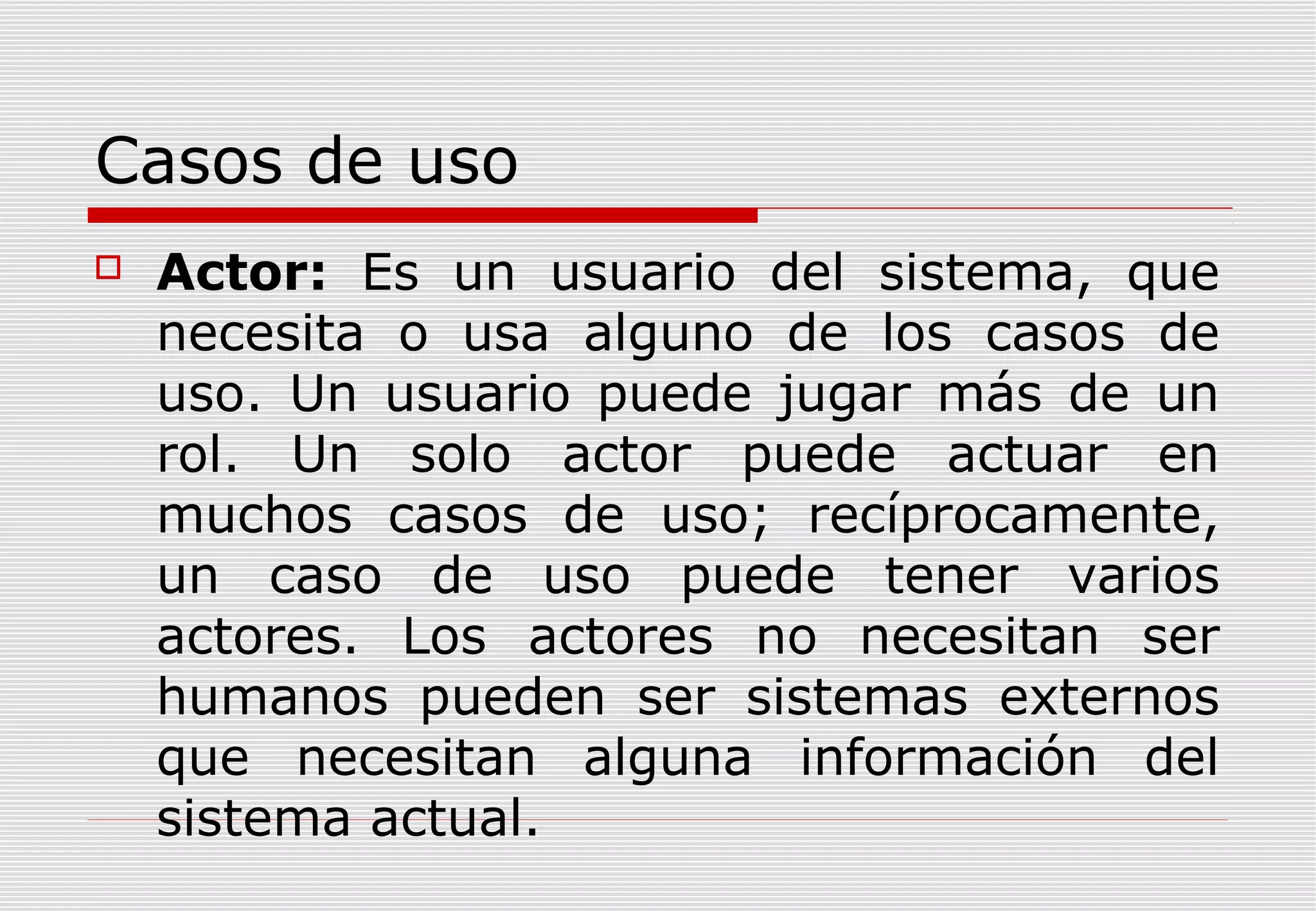

Casos de uso


Actor: Es un usuario del sistema, que
necesita o usa alguno de los casos de
uso. Un usuario puede jugar más de un
rol. Un solo actor puede actuar en
muchos casos de uso; recíprocamente,
un caso de uso puede tener varios
actores. Los actores no necesitan ser
humanos pueden ser sistemas externos
que necesitan alguna información del
sistema actual.

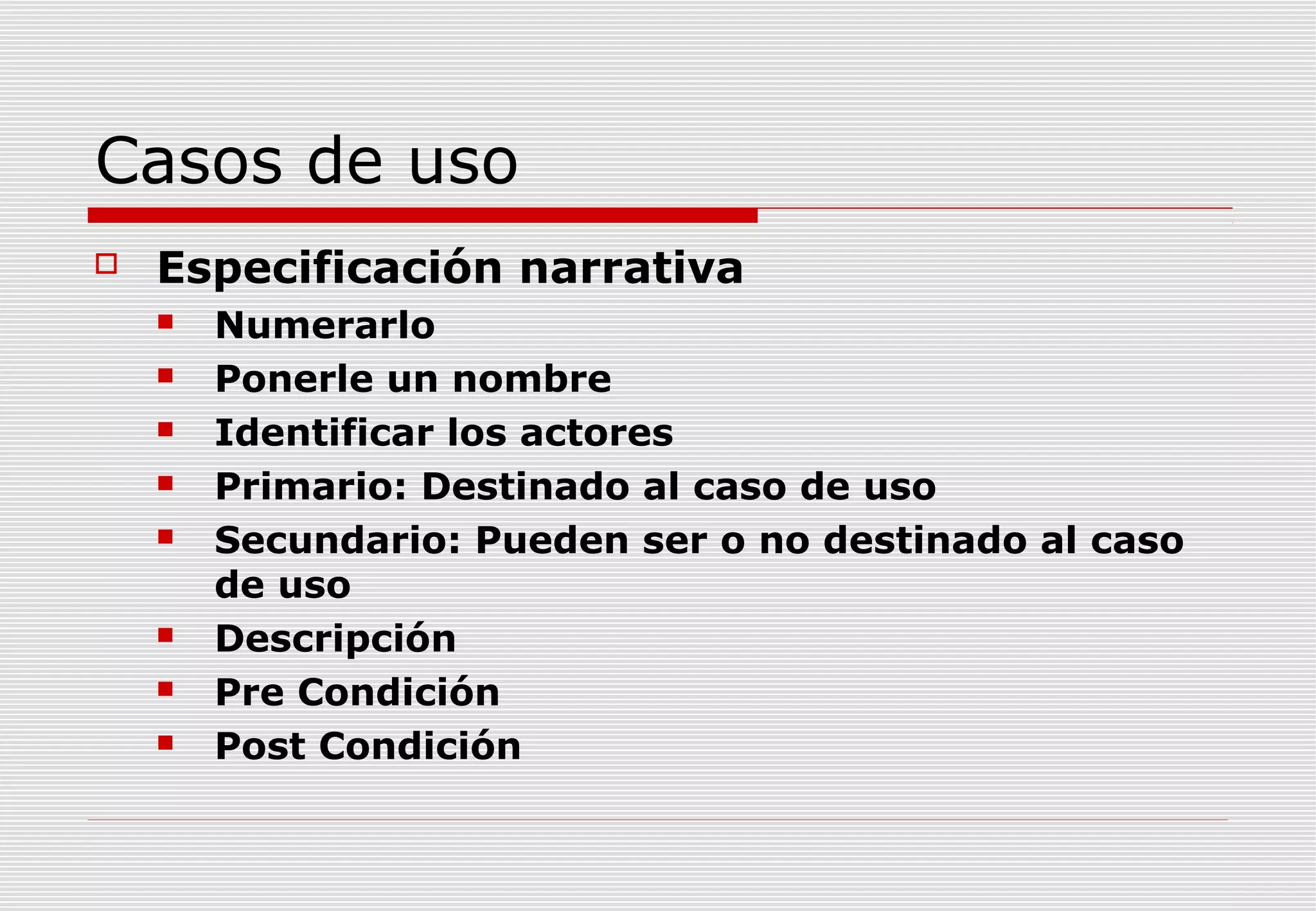

Casos de uso


Especificación narrativa










Numerarlo
Ponerle un nombre
Identificar los actores
Primario: Destinado al caso de uso
Secundario: Pueden ser o no destinado al caso
de uso
Descripción
Pre Condición
Post Condición

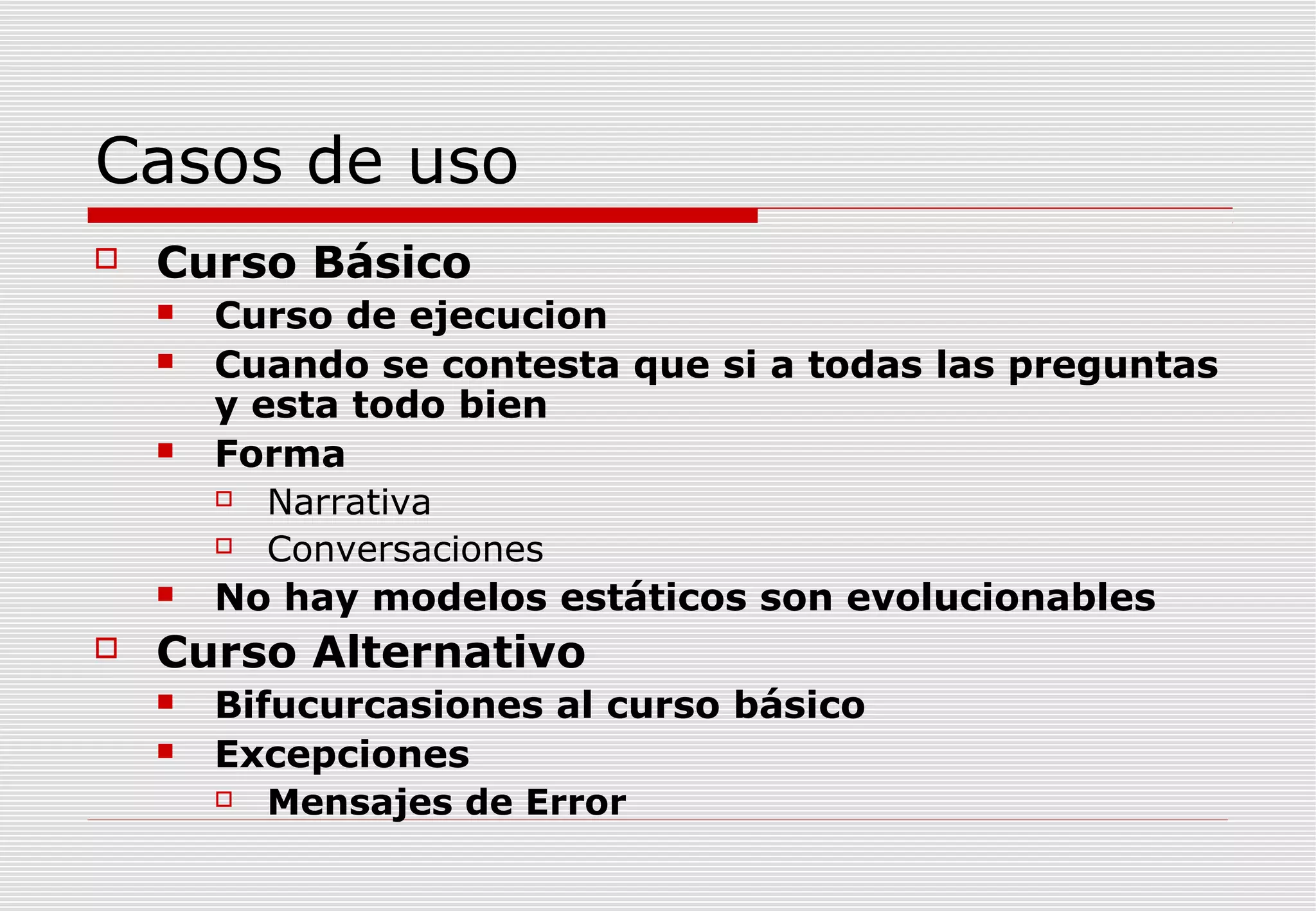

Casos de uso


Curso Básico









Curso de ejecucion
Cuando se contesta que si a todas las preguntas
y esta todo bien
Forma

Narrativa

Conversaciones
No hay modelos estáticos son evolucionables

Curso Alternativo



Bifucurcasiones al curso básico
Excepciones

Mensajes de Error

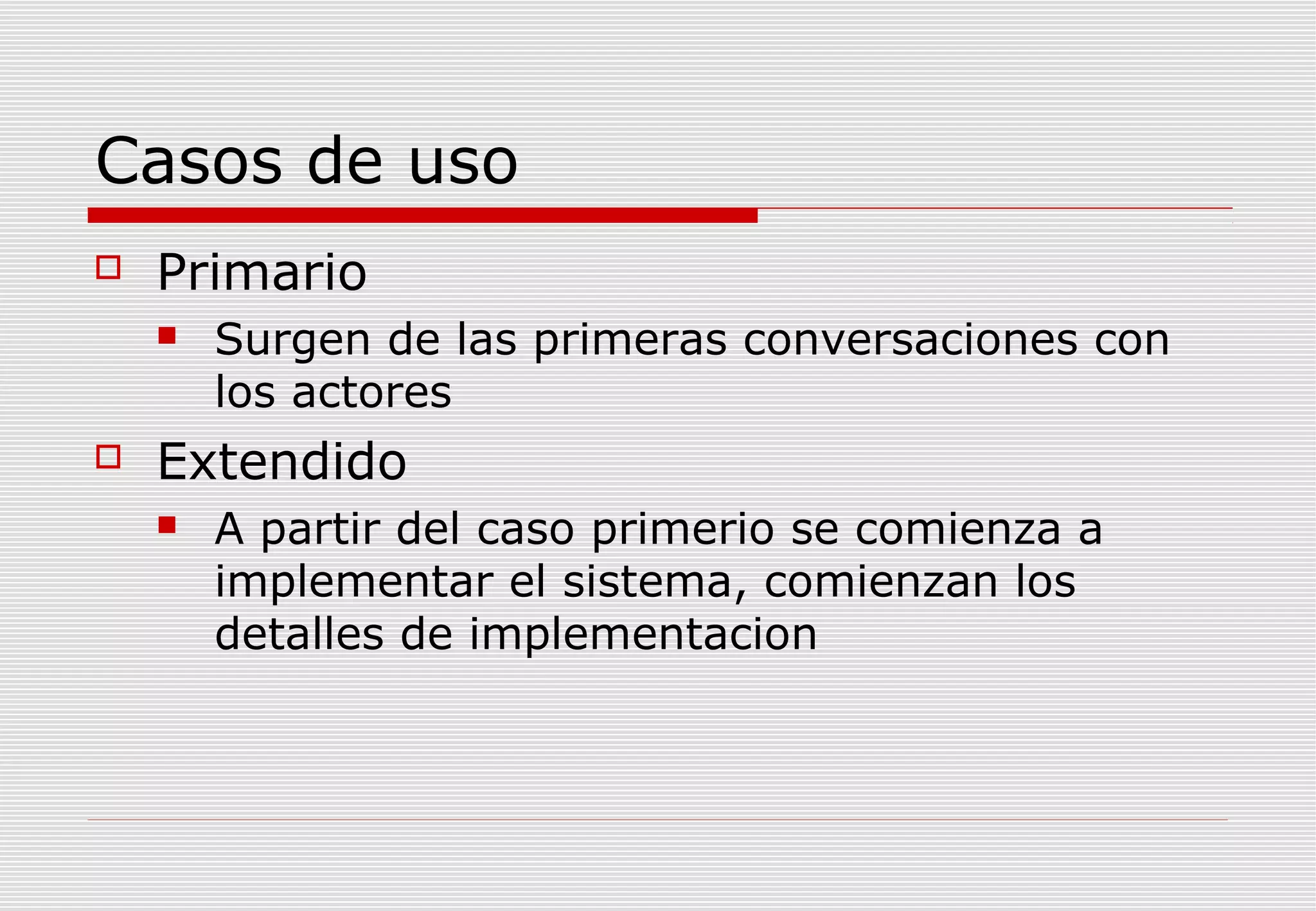

Casos de uso


Primario




Surgen de las primeras conversaciones con
los actores

Extendido


A partir del caso primerio se comienza a
implementar el sistema, comienzan los
detalles de implementacion

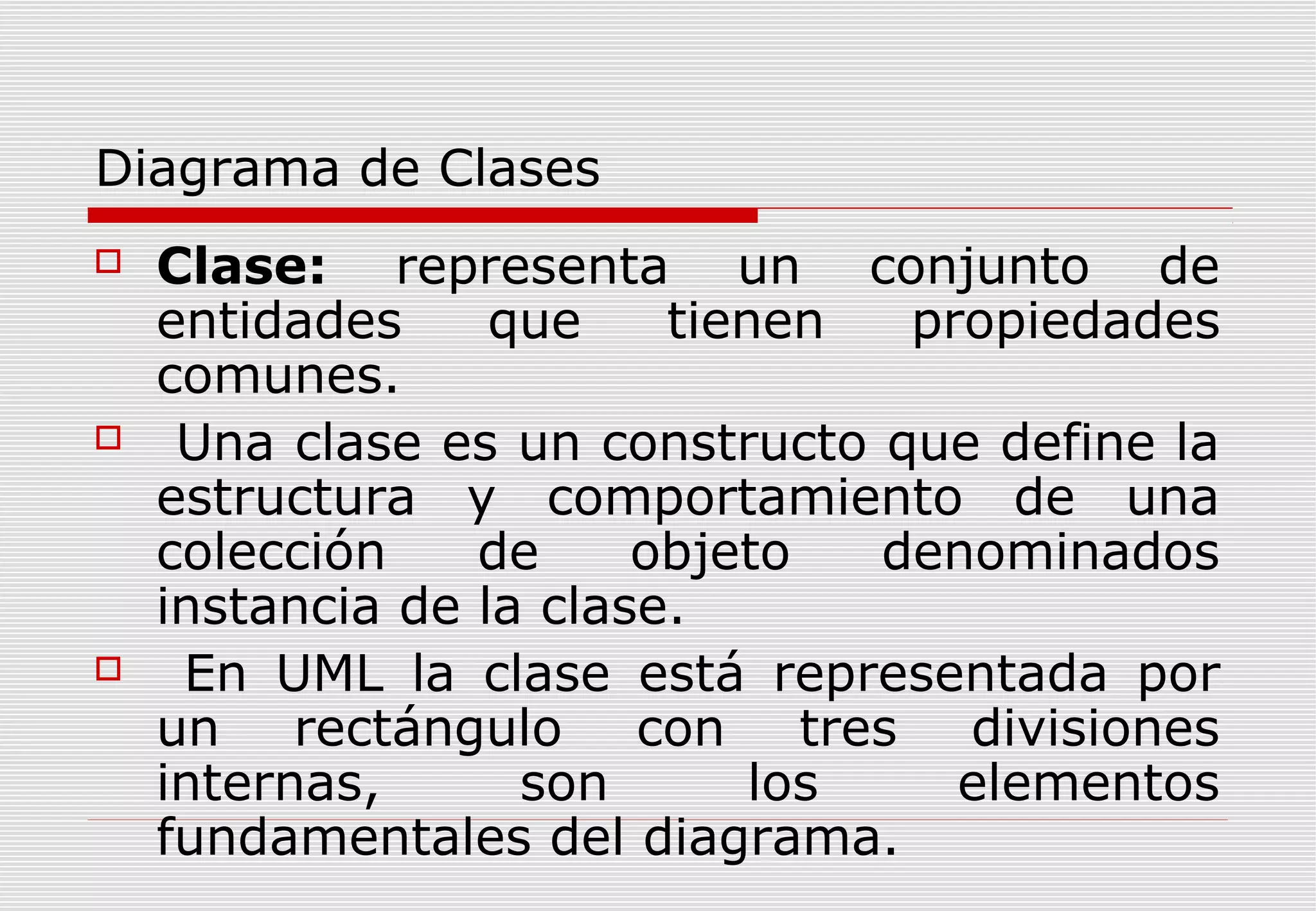

Diagrama de Clases






Clase: representa un conjunto de
entidades
que
tienen
propiedades
comunes.
Una clase es un constructo que define la
estructura y comportamiento de una
colección
de
objeto
denominados
instancia de la clase.
En UML la clase está representada por
un rectángulo con tres divisiones
internas,
son
los
elementos
fundamentales del diagrama.

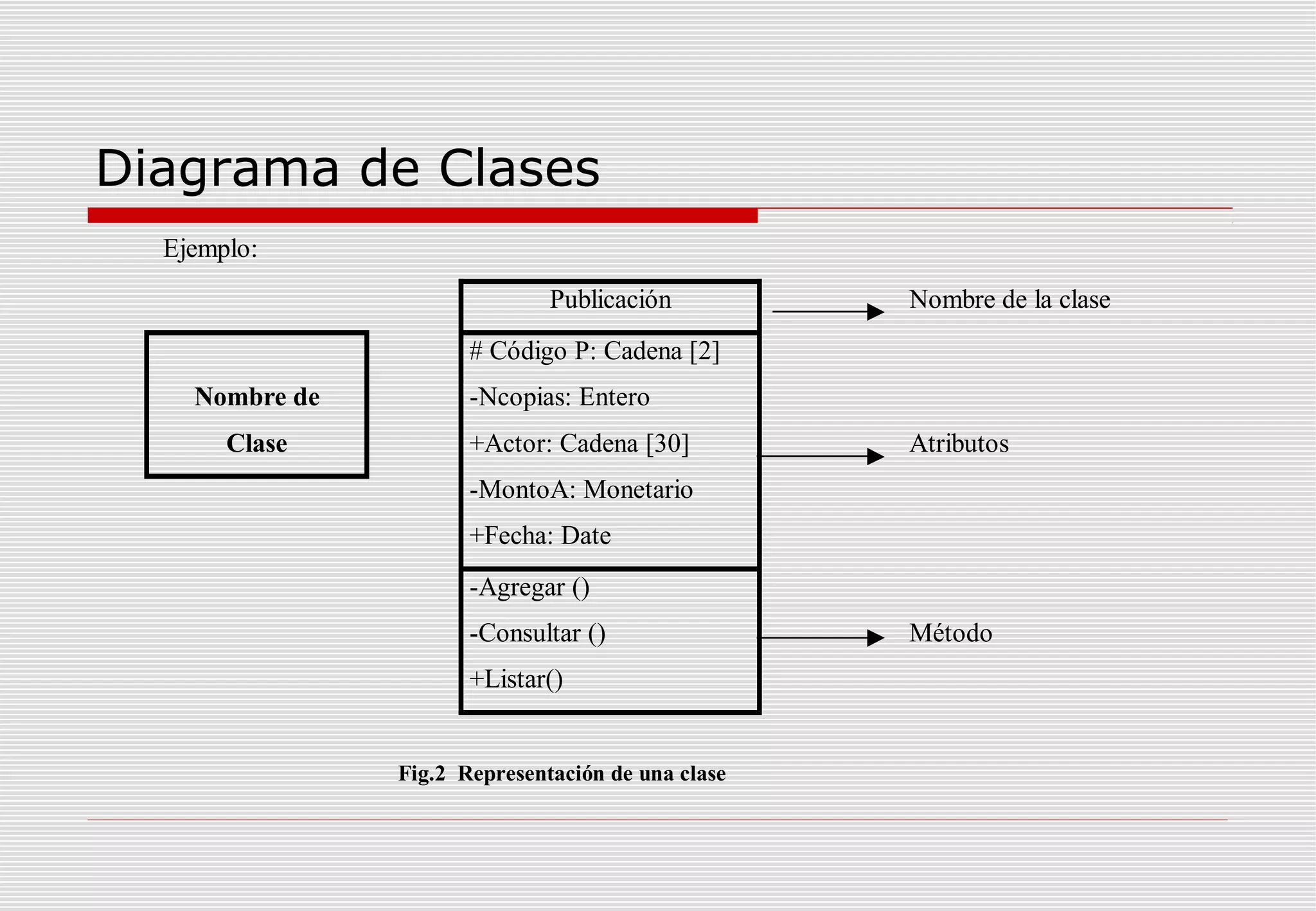

Diagrama de Clases
Ejemplo:
Publicación

Nombre de la clase

# Código P: Cadena [2]
Nombre de
Clase

-Ncopias: Entero
+Actor: Cadena [30]

Atributos

-MontoA: Monetario
+Fecha: Date
-Agregar ()
-Consultar ()
+Listar()

Fig.2 Representación de una clase

Método
Diagrama de Clases


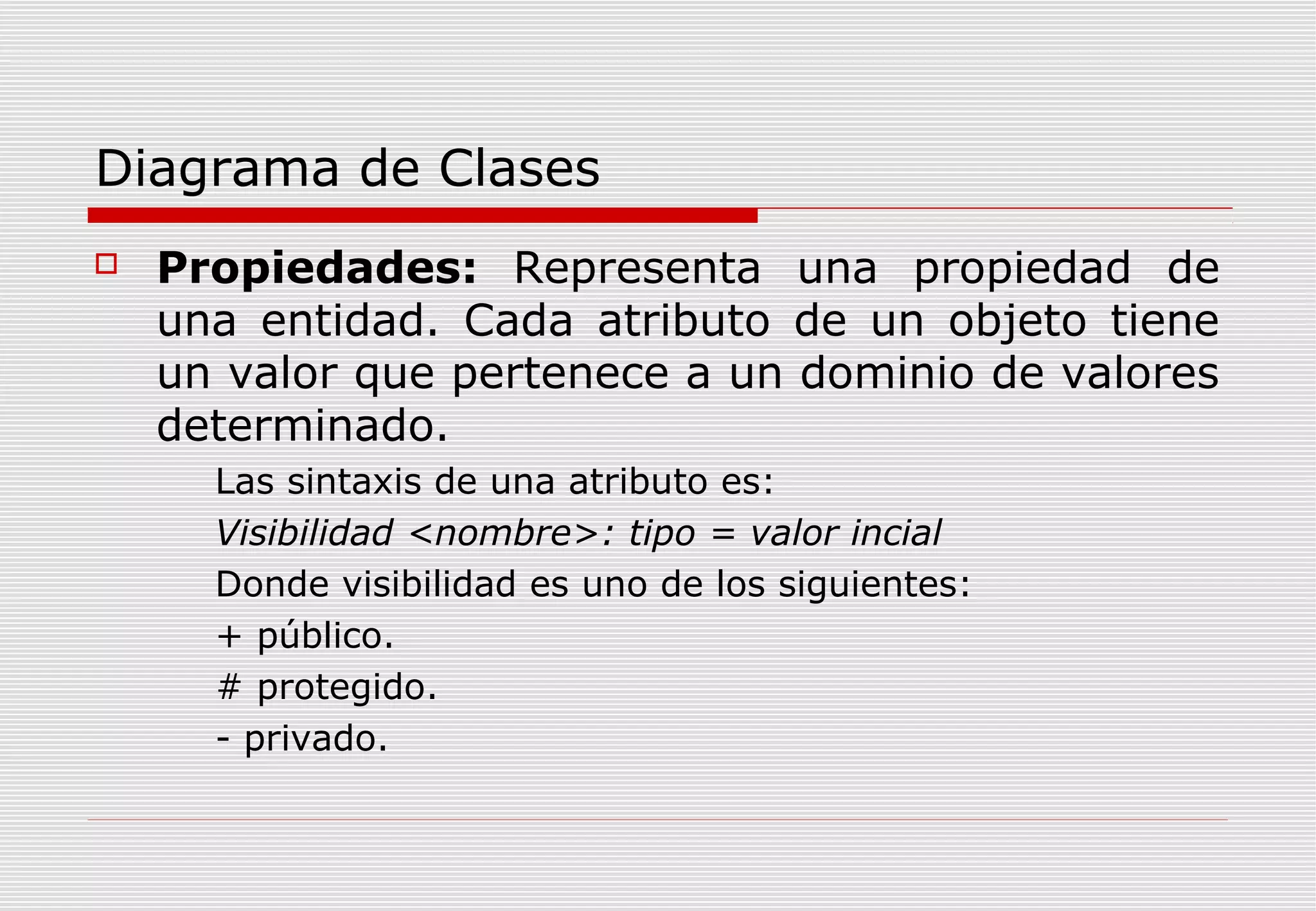

Propiedades: Representa una propiedad de
una entidad. Cada atributo de un objeto tiene
un valor que pertenece a un dominio de valores
determinado.
Las sintaxis de una atributo es:
Visibilidad <nombre>: tipo = valor incial
Donde visibilidad es uno de los siguientes:
+ público.
# protegido.
- privado.

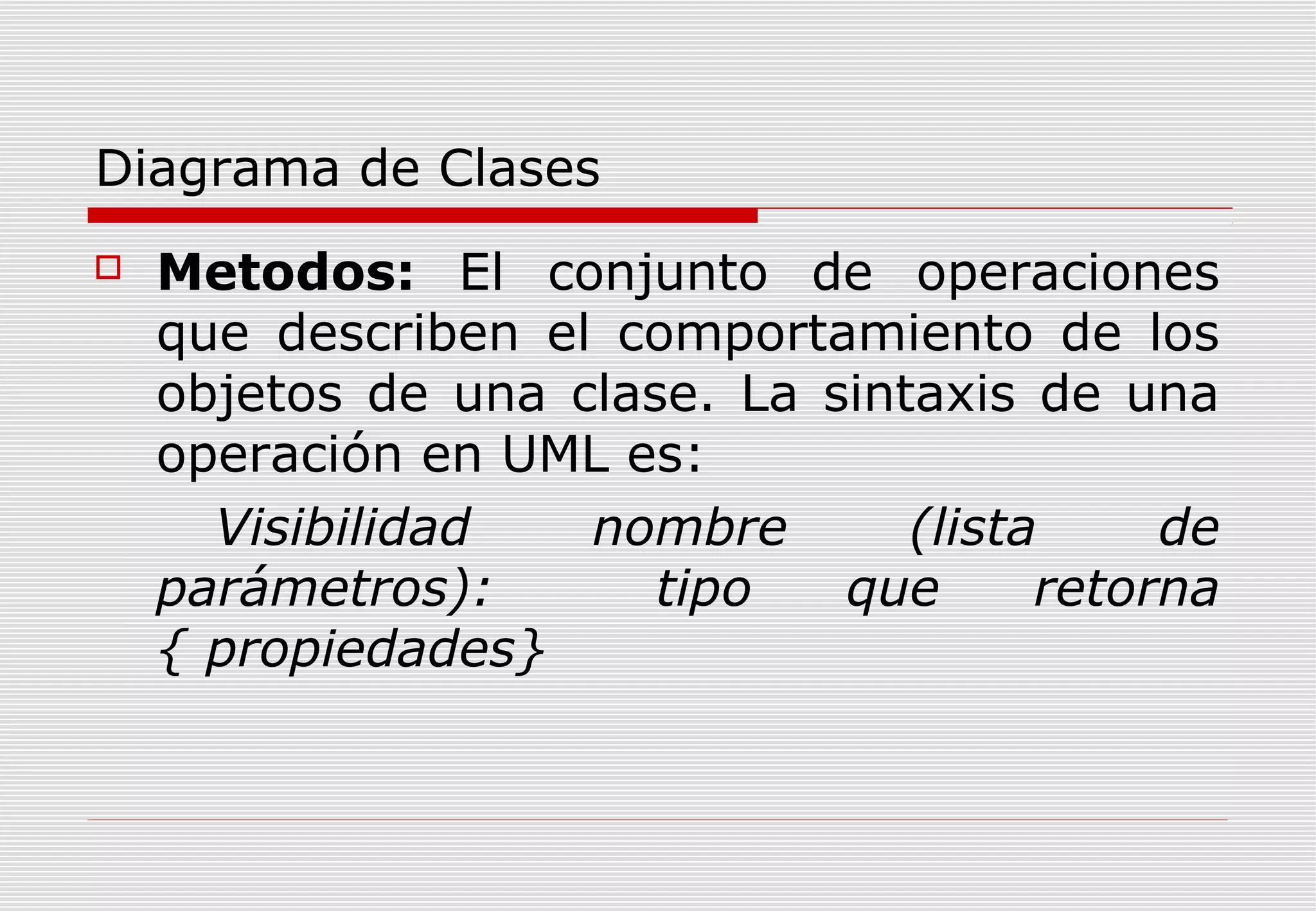

Diagrama de Clases


Metodos: El conjunto de operaciones
que describen el comportamiento de los
objetos de una clase. La sintaxis de una
operación en UML es:
Visibilidad
nombre
(lista
de
parámetros):
tipo
que
retorna
{ propiedades}

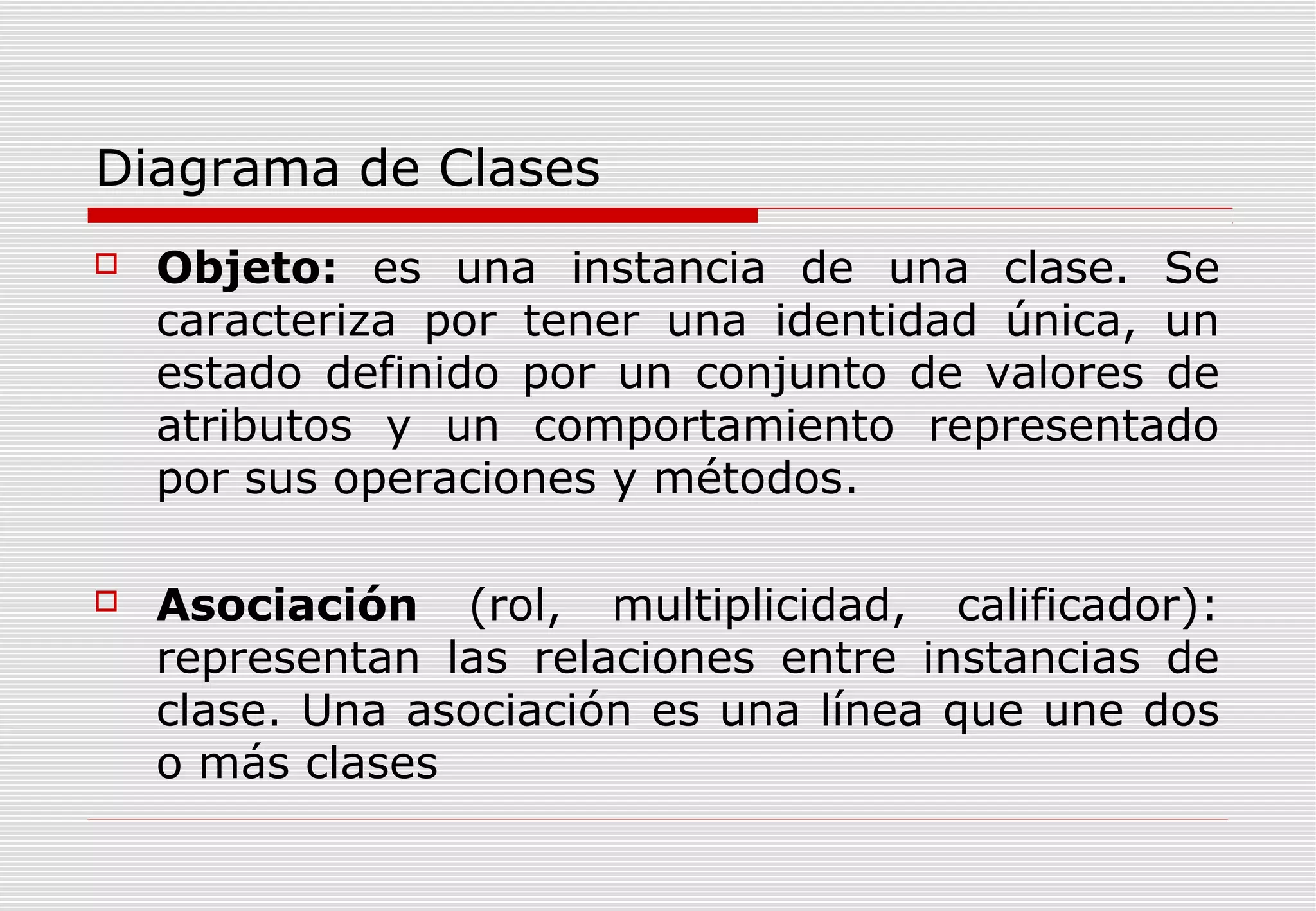

Diagrama de Clases


Objeto: es una instancia de una clase. Se
caracteriza por tener una identidad única, un
estado definido por un conjunto de valores de
atributos y un comportamiento representado
por sus operaciones y métodos.



Asociación (rol, multiplicidad, calificador):
representan las relaciones entre instancias de
clase. Una asociación es una línea que une dos
o más clases
Diagrama de Clases




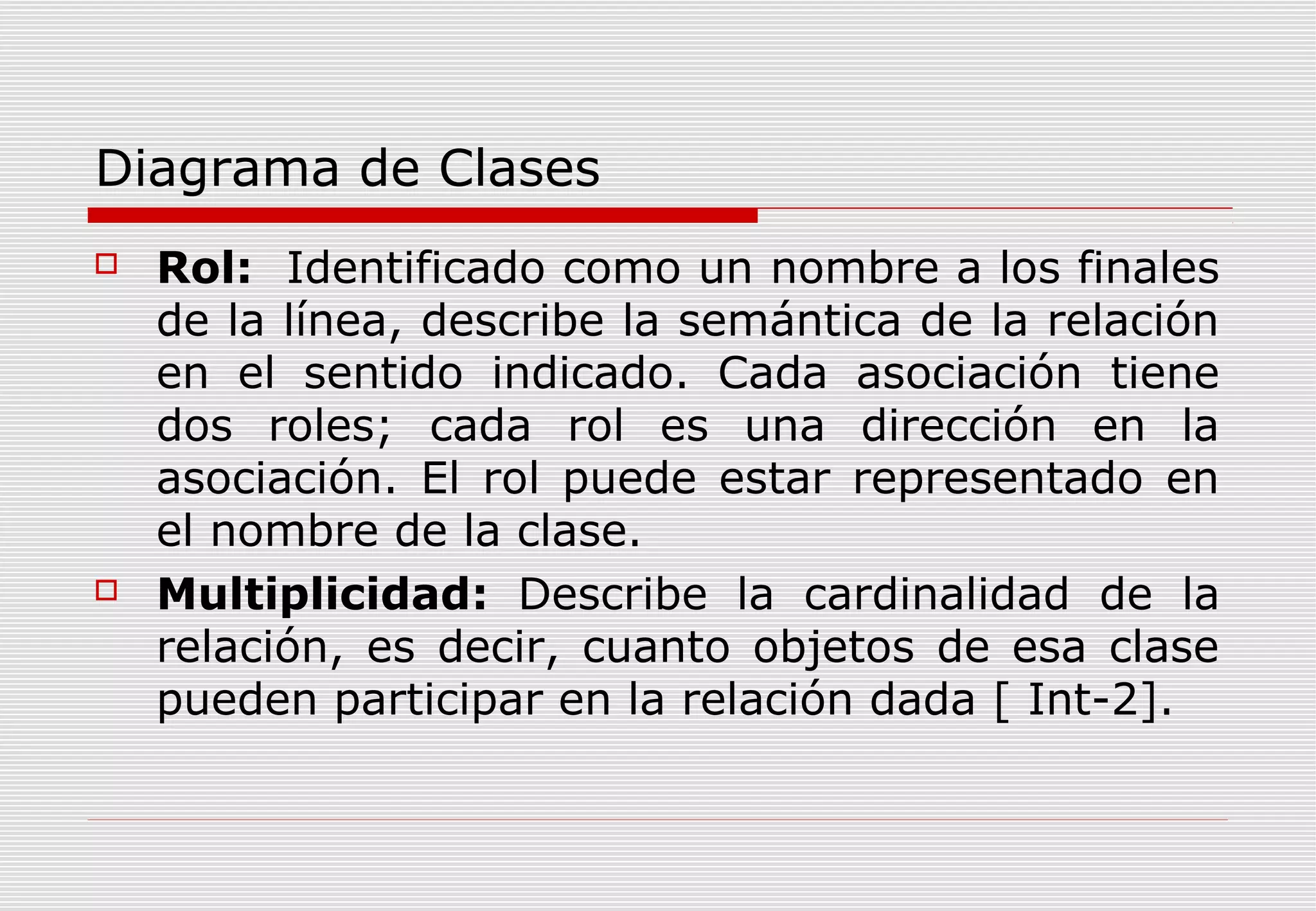

Rol: Identificado como un nombre a los finales
de la línea, describe la semántica de la relación
en el sentido indicado. Cada asociación tiene
dos roles; cada rol es una dirección en la
asociación. El rol puede estar representado en
el nombre de la clase.
Multiplicidad: Describe la cardinalidad de la
relación, es decir, cuanto objetos de esa clase
pueden participar en la relación dada [ Int-2].

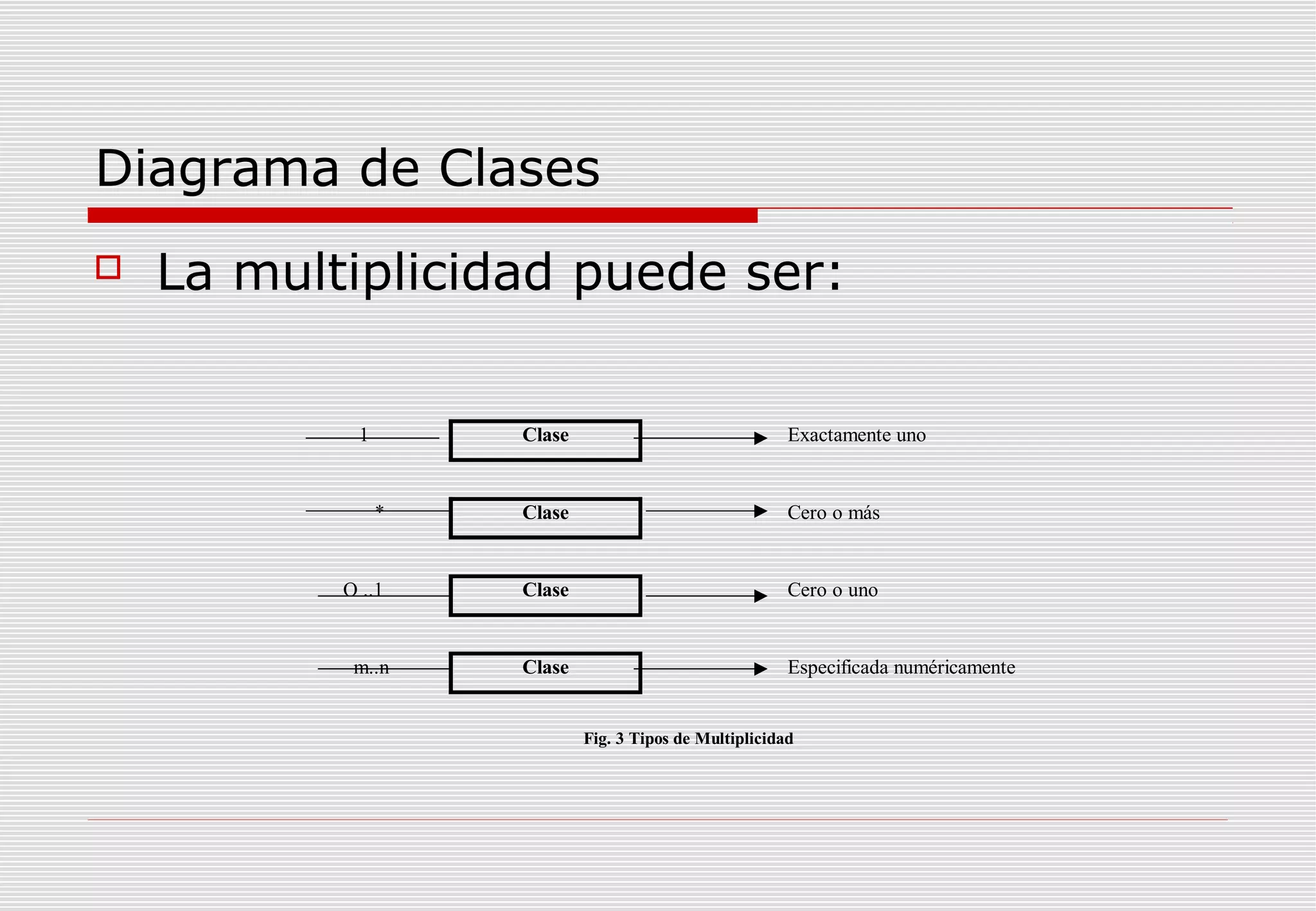

Diagrama de Clases


La multiplicidad puede ser:
1

Clase

Exactamente uno

*

Clase

Cero o más

O ..1

Clase

Cero o uno

m..n

Clase

Especificada numéricamente

Fig. 3 Tipos de Multiplicidad

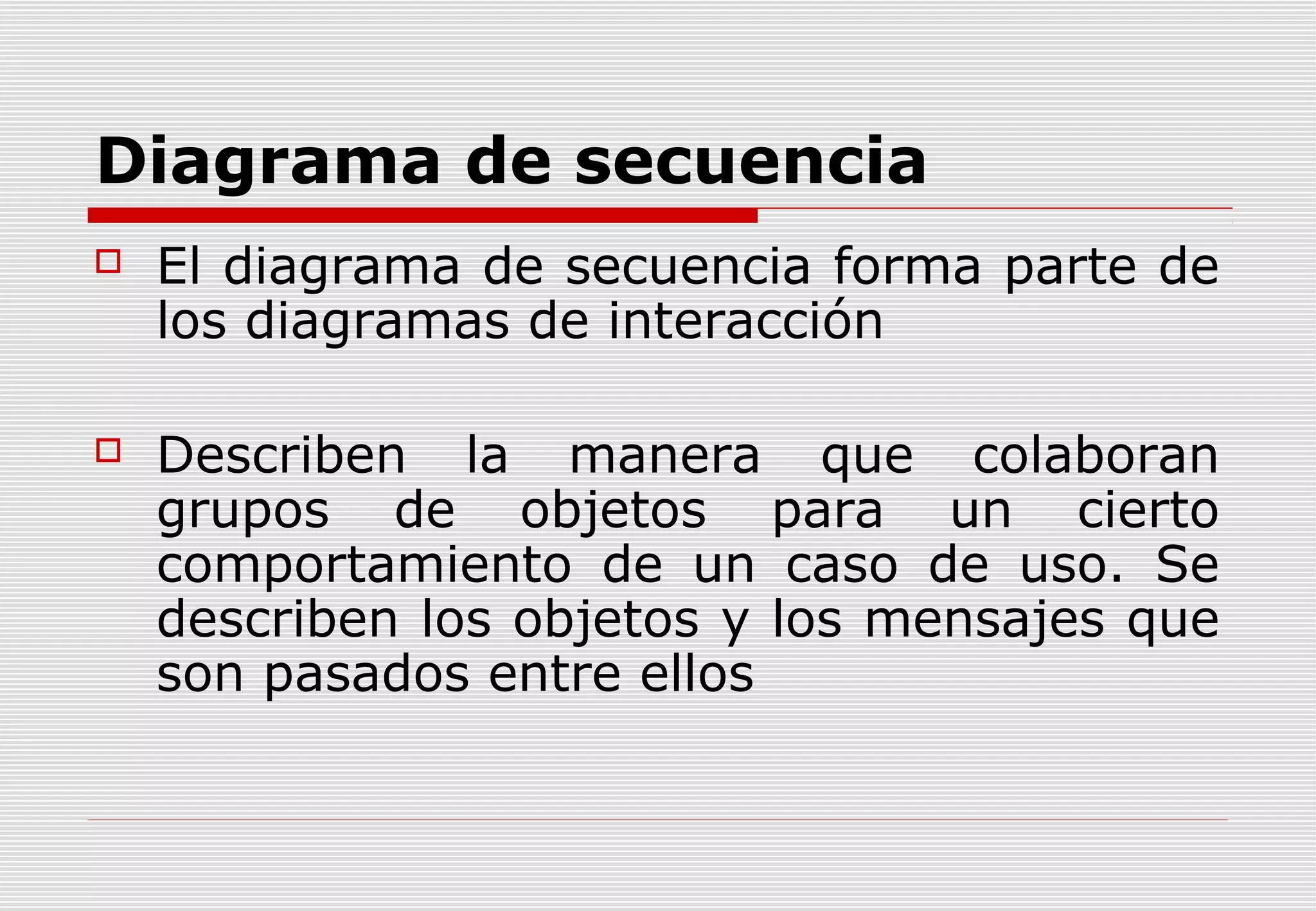

Diagrama de secuencia


El diagrama de secuencia forma parte de
los diagramas de interacción



Describen la manera que colaboran
grupos de objetos para un cierto
comportamiento de un caso de uso. Se
describen los objetos y los mensajes que
son pasados entre ellos

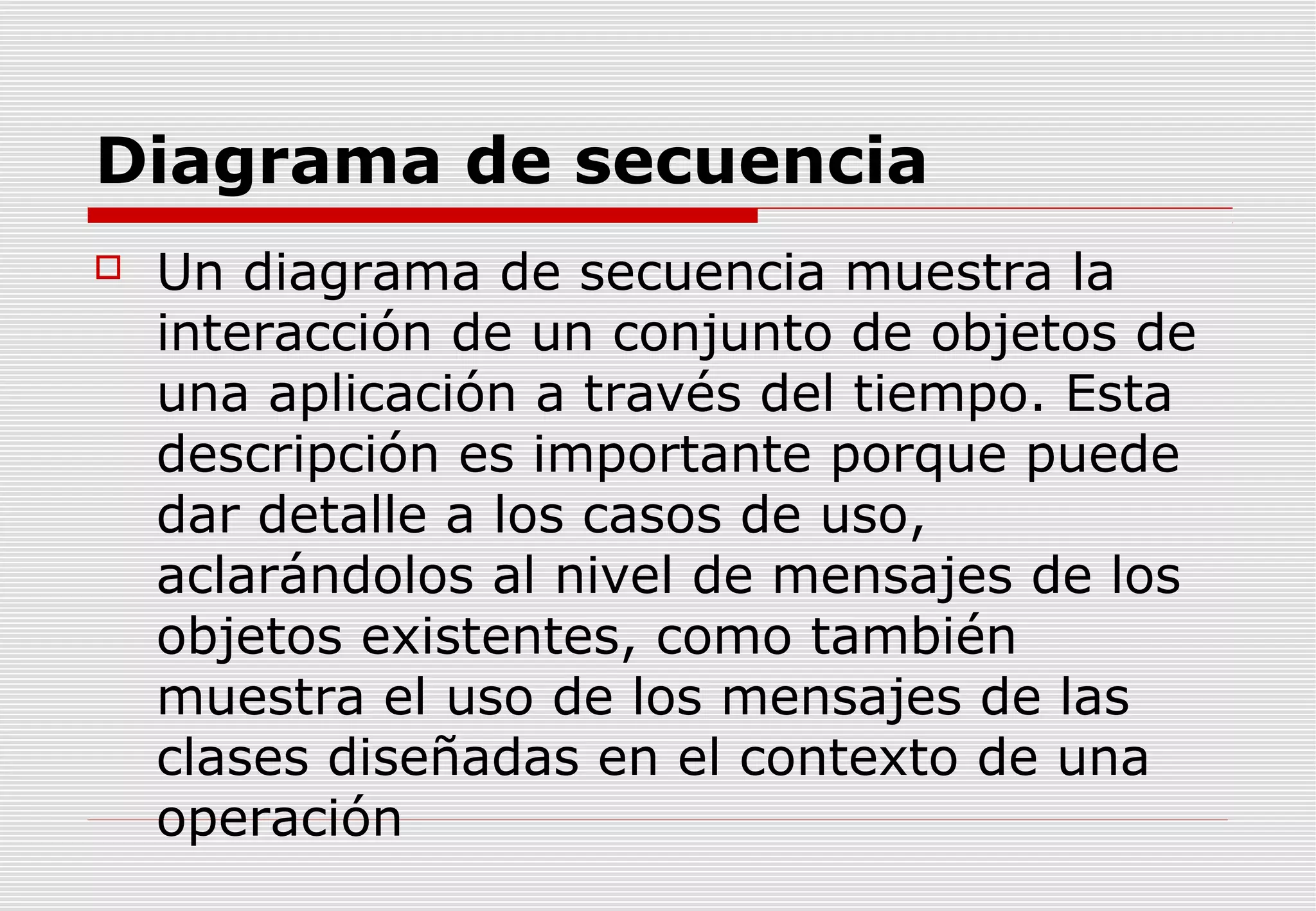

Diagrama de secuencia


Un diagrama de secuencia muestra la
interacción de un conjunto de objetos de
una aplicación a través del tiempo. Esta
descripción es importante porque puede
dar detalle a los casos de uso,
aclarándolos al nivel de mensajes de los
objetos existentes, como también
muestra el uso de los mensajes de las
clases diseñadas en el contexto de una
operación

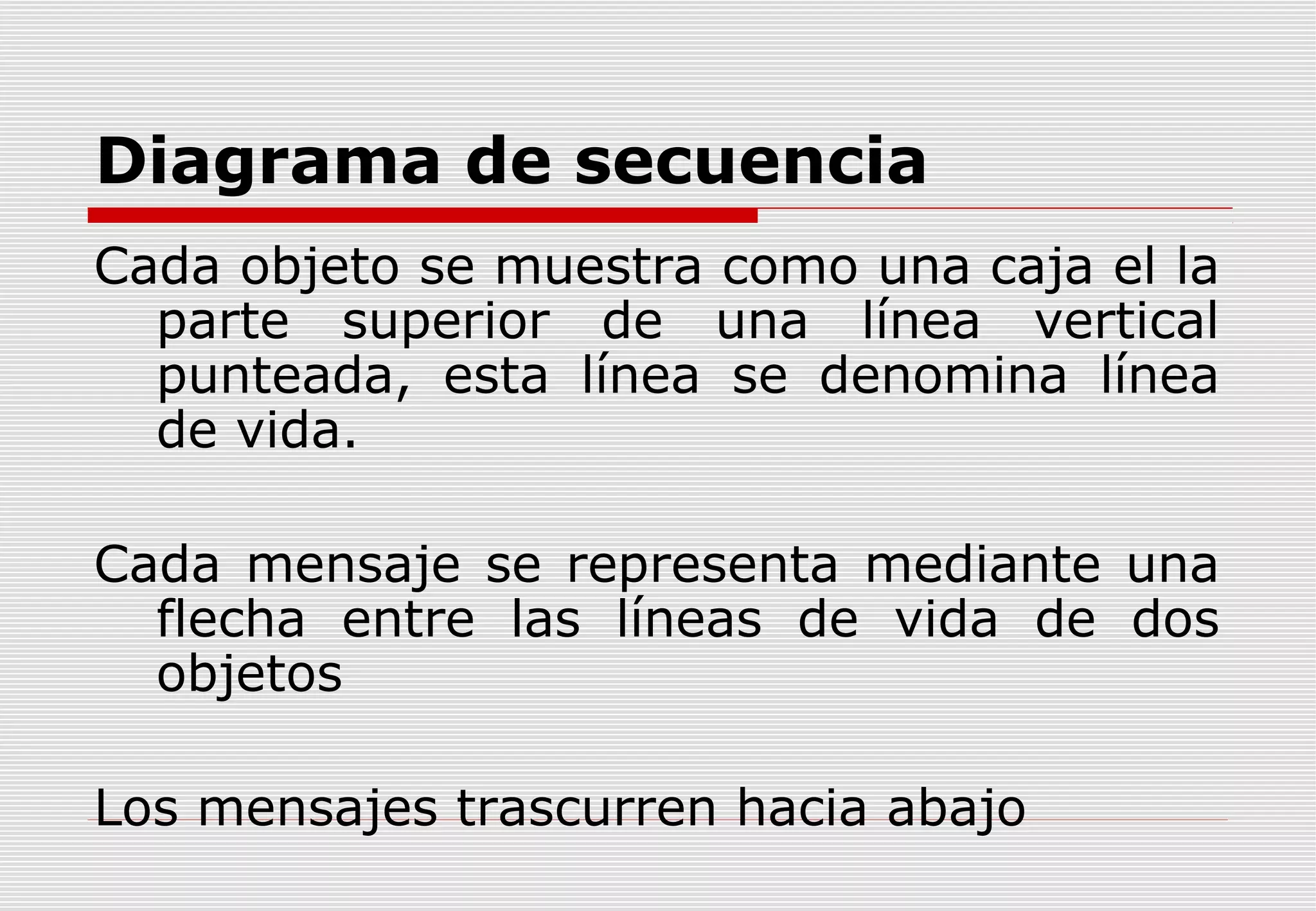

Diagrama de secuencia
Cada objeto se muestra como una caja el la
parte superior de una línea vertical
punteada, esta línea se denomina línea
de vida.
Cada mensaje se representa mediante una
flecha entre las líneas de vida de dos
objetos
Los mensajes trascurren hacia abajo

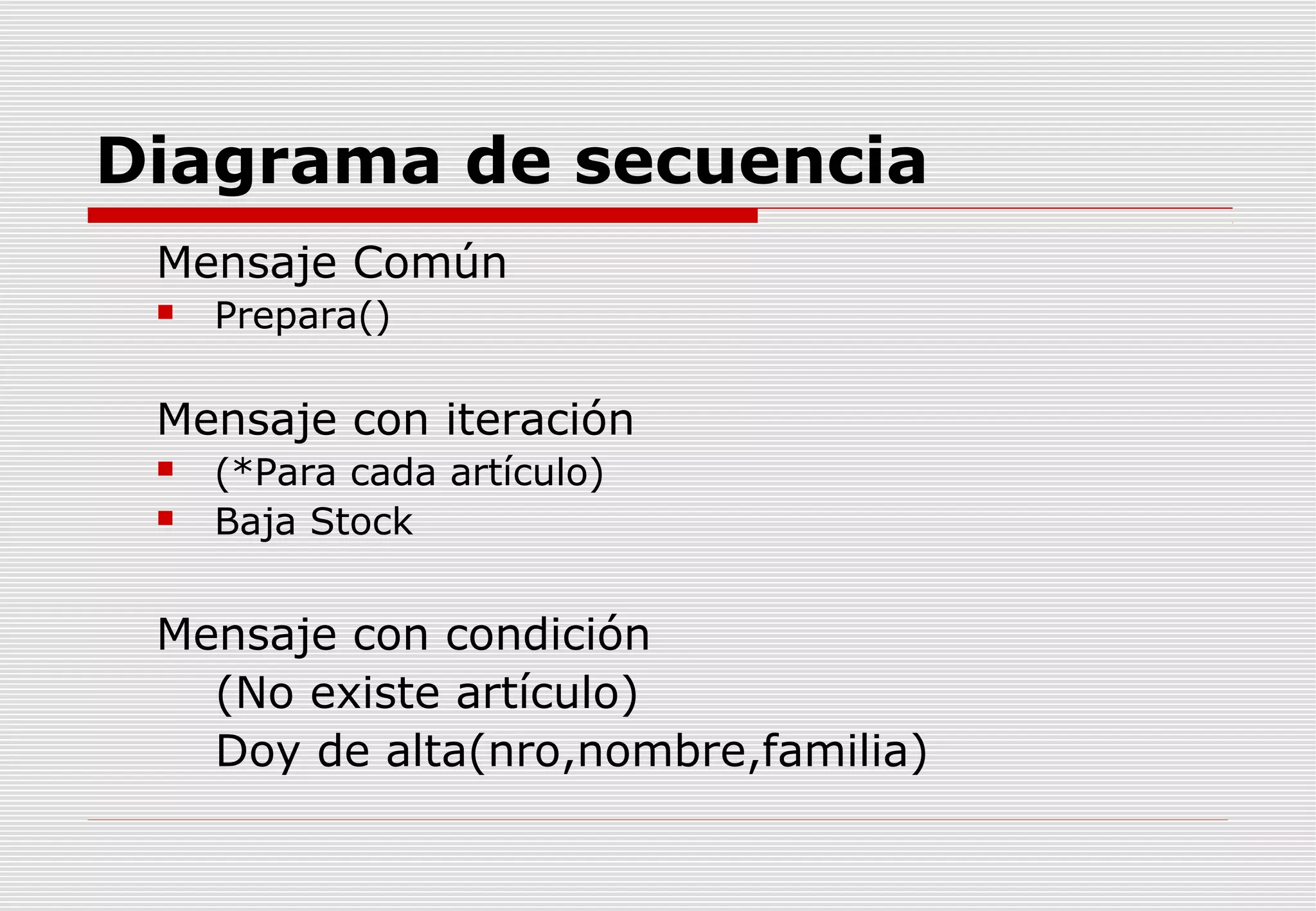

Diagrama de secuencia
Mensaje Común


Prepara()

Mensaje con iteración



(*Para cada artículo)
Baja Stock

Mensaje con condición
(No existe artículo)
Doy de alta(nro,nombre,familia)

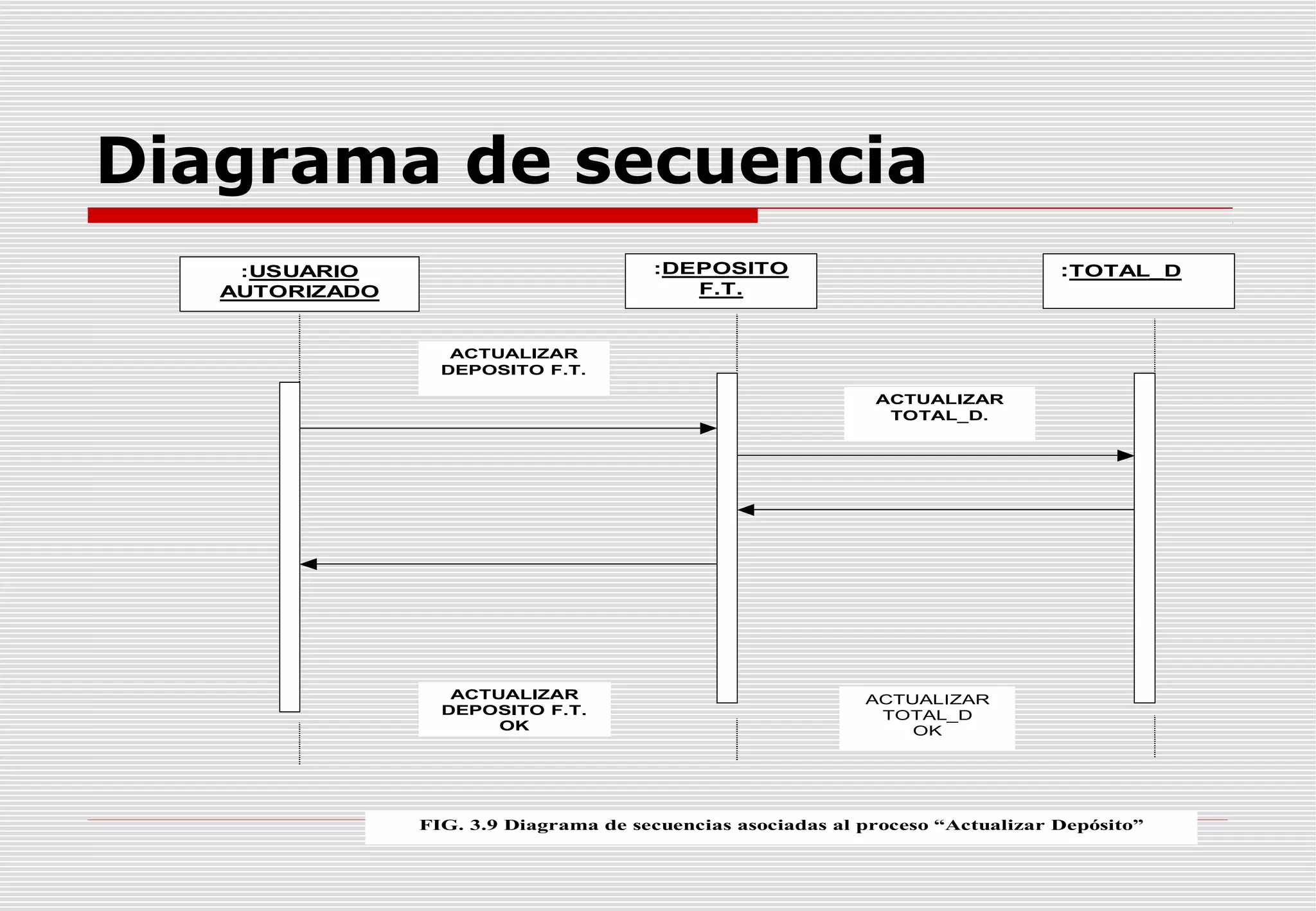

Diagrama de secuencia
:DEPOSITO
F.T.

:USUARIO
AUTORIZADO

:TOTAL_D

ACTUALIZAR
DEPOSITO F.T.
ACTUALIZAR
TOTAL_D.

ACTUALIZAR
DEPOSITO F.T.
OK

ACTUALIZAR
TOTAL_D
OK

FIG. 3.9 Diagrama de secuencias asociadas al proceso “Actualizar Depósito”

Programacion orientada a objetos parte 2

  • 1.
    Programación Orientada aObjetos No es difícil aprender a programar en un lenguaje OO, el problema es que es necesario cierto tiempo para aprender a aprovechar las ventajas que contiene el lenguaje OO Los lenguajes permiten ventajas, pero no las proporcionan En la programación poo, la unidad básica es el objeto, los cuales forman una jerarquía y se comunican entre ellos con mensajes
  • 2.
    OBJETOS     Un objeto escualquier entidad tangible del problema, esta formado por un conjunto complejo de datos y los procedimientos que manejan a los mismos, están insertos dentro de una jerarquía, la identidad es única dentro del dominio. Los datos se conocen como propiedades y la forma de operar con ellos métodos Las propiedades definen las características (estados) Los métodos las operaciones (comportamiento)
  • 3.
    OBJETOS   RELACIONES Permite al objetoentroncarse dentro de la jerarquía, son punteros MENSAJES La forma de comunicarse con un objeto se llama mensaje, y este ejecuta un método
  • 4.
    Clases  Equivale a lageneralización de un tipo especifico de objetos, los objetos NO existen por si solo, existe cuando se instancia la clase  LAS PROPIEDADES Y LOS METODOS FORMAN LA INTERFASE DE LA CLASE
  • 5.
    Metodos Siempre es recomendableevitar las asignaciones directas a atributos para dejar mas solida la clase, ocultando asi el nombre y tipo verdadero del atributo, para ello existen dos tipos de metodos Accesores  Se utilizan para poder acceder los atributos a través de un metodo Modificadores  Se utilizan para modifcar el valor del atributo
  • 6.
    Metodos Constructores  Es el metodoque inicializa los atributos con un valor por defecto Instancia  Pertenece a una instancia de un objeto creado Tipos   Procedimientos Funciones (siempre devuelven un valor)
  • 7.
    Programación Orientada aObjetos  Encapsulado      Protege los datos ante la corrupción que pueden causar desde el exterior Oculta los detalles de implementación Depurar los objetos en forma individualmente Dividir los proyectos Abstracción   Centrarse en el problema Reutilización
  • 8.
    Programación Orientada aObjetos  Polimorfismo     Dado los mismos métodos responden en forma diferente dependiente del objeto Simplifica la interfaz del objeto Reutilización Herencia    Reduce la programación redundante Reduce tamaño y optimiza la velocidad Viola el encapsulamiento
  • 9.
    Proceso unificado Concepcion Elaboracion Constuccion Transicion Dirigido porcasos de uso, centrado en la arquitectura, iterativo e incremental
  • 10.
    Concepción  Situacion economica delproyecto  Alcance  Analisis inicial  Viabilidad
  • 11.
    Elaboración     Que se vaa construir Como se va a construir Con que tecnología Analisis de riesgo       Requerimientos Tecnologicos Experiencia Politicos Gerencia Dominio
  • 12.
    Constucción  Cada iteración enun miniproyecto, es un recorrido completo por el flujo de trabajo fundamental, reduce los riesgos Una Iteracción es Requisitos Analisis Diseño Implementacion Pruebas
  • 13.
    Qué es UML   UMLes un Lenguaje de Modelado Unificado basado en una notación gráfica la cual permite: especificar, construir, visualizar y documentar los objetos de un sistema programado. Este lenguaje es el resultado de la unificación de los métodos de modelado orientados a objetos de Booch, Rumbaugh (OMT: Object Modeling Technique) y Jacobson (OOSE: Object-Oriented Sotfware Engineering) .
  • 14.
    Qué es UML   ElUML modela sistema mediante el uso de objetos que forman parte de él así como, las relaciones estáticas o dinámicas que existen entre ellos. UML puede ser utilizado por cualquier metodología de análisis y diseño orientada por objetos para expresar los diseños.
  • 15.
    Qué es UML Esun lenguaje unificado de modelado Toma elementos de los métodos de BOOCH, RUMBAUGH, JACOBSON Es un lenguaje de modelado y no un método
  • 16.
    Qué es UML Método: Lenguaje + Proceso Lenguaje:Es la notación generalmente gráfica que se valen los métodos para expresar los diseños Proceso: Pasos a seguir para hacer el diseño (tratado en los libros User Guide) Lo que tenemos que aprender es el lenguaje, porque el proceso lo adapta cada individuo
  • 17.
    Qué es UML       1. 2. 3. 4. Diagramade Casos de Uso Diagrama de Clases Diagrama de Actividades Diagrama de Iteración 4.1. Diagrama de Secuencia 4.2. Diagrama de Colaboración
  • 18.
    Qué es UML    5. 6. Diagramade Estados Diagrama de Implementación 6.1. Diagrama de Componentes 6.2 Diagrama de Despliegue Conceptos de patrones
  • 19.
    Casos de uso  Undiagrama de Casos de Uso muestra la distintas operaciones que se esperan de una aplicación o sistema y cómo se relaciona con su entorno (usuario u otras aplicaciones).  Es una herramienta esencial para la captura de requerimientos y para la planificación y control de un proyecto interactivo.
  • 20.
    Casos de uso  SegúnJacobson Es el elemento primario de la planificación y el desarrollo de proyectos.  Es un documento narrativo que describe la secuencia de eventos de un actor (agente externo) que utiliza un sistema para completar un proceso.  Es una interacción típica entre un usuario y un sistema informático
  • 21.
    Casos de uso    Loscasos de Uso Se representa en el diagrama por una elipse que denota un requerimiento solucionando por el sistema. Cada caso de uso de uso es una operación completa desarrollada por los actores y por el sistema en un diálogo. El conjunto de casos de uso representa la totalidad de operaciones desarrolladas por el sistema.
  • 22.
    Casos de uso Comunica <<extend>> Actor <<use>> Profesor Fig.1 Ejemplo de Diagramas de Casos de Uso.
  • 23.
    Casos de uso  Actor:Es un usuario del sistema, que necesita o usa alguno de los casos de uso. Un usuario puede jugar más de un rol. Un solo actor puede actuar en muchos casos de uso; recíprocamente, un caso de uso puede tener varios actores. Los actores no necesitan ser humanos pueden ser sistemas externos que necesitan alguna información del sistema actual.
  • 24.
    Casos de uso  Especificaciónnarrativa         Numerarlo Ponerle un nombre Identificar los actores Primario: Destinado al caso de uso Secundario: Pueden ser o no destinado al caso de uso Descripción Pre Condición Post Condición
  • 25.
    Casos de uso  CursoBásico      Curso de ejecucion Cuando se contesta que si a todas las preguntas y esta todo bien Forma  Narrativa  Conversaciones No hay modelos estáticos son evolucionables Curso Alternativo   Bifucurcasiones al curso básico Excepciones  Mensajes de Error
  • 26.
    Casos de uso  Primario   Surgende las primeras conversaciones con los actores Extendido  A partir del caso primerio se comienza a implementar el sistema, comienzan los detalles de implementacion
  • 27.
    Diagrama de Clases    Clase:representa un conjunto de entidades que tienen propiedades comunes. Una clase es un constructo que define la estructura y comportamiento de una colección de objeto denominados instancia de la clase. En UML la clase está representada por un rectángulo con tres divisiones internas, son los elementos fundamentales del diagrama.
  • 28.
    Diagrama de Clases Ejemplo: Publicación Nombrede la clase # Código P: Cadena [2] Nombre de Clase -Ncopias: Entero +Actor: Cadena [30] Atributos -MontoA: Monetario +Fecha: Date -Agregar () -Consultar () +Listar() Fig.2 Representación de una clase Método
  • 29.
    Diagrama de Clases  Propiedades:Representa una propiedad de una entidad. Cada atributo de un objeto tiene un valor que pertenece a un dominio de valores determinado. Las sintaxis de una atributo es: Visibilidad <nombre>: tipo = valor incial Donde visibilidad es uno de los siguientes: + público. # protegido. - privado.
  • 30.
    Diagrama de Clases  Metodos:El conjunto de operaciones que describen el comportamiento de los objetos de una clase. La sintaxis de una operación en UML es: Visibilidad nombre (lista de parámetros): tipo que retorna { propiedades}
  • 31.
    Diagrama de Clases  Objeto:es una instancia de una clase. Se caracteriza por tener una identidad única, un estado definido por un conjunto de valores de atributos y un comportamiento representado por sus operaciones y métodos.  Asociación (rol, multiplicidad, calificador): representan las relaciones entre instancias de clase. Una asociación es una línea que une dos o más clases
  • 32.
    Diagrama de Clases   Rol:Identificado como un nombre a los finales de la línea, describe la semántica de la relación en el sentido indicado. Cada asociación tiene dos roles; cada rol es una dirección en la asociación. El rol puede estar representado en el nombre de la clase. Multiplicidad: Describe la cardinalidad de la relación, es decir, cuanto objetos de esa clase pueden participar en la relación dada [ Int-2].
  • 33.
    Diagrama de Clases  Lamultiplicidad puede ser: 1 Clase Exactamente uno * Clase Cero o más O ..1 Clase Cero o uno m..n Clase Especificada numéricamente Fig. 3 Tipos de Multiplicidad
  • 34.
    Diagrama de secuencia  Eldiagrama de secuencia forma parte de los diagramas de interacción  Describen la manera que colaboran grupos de objetos para un cierto comportamiento de un caso de uso. Se describen los objetos y los mensajes que son pasados entre ellos
  • 35.
    Diagrama de secuencia  Undiagrama de secuencia muestra la interacción de un conjunto de objetos de una aplicación a través del tiempo. Esta descripción es importante porque puede dar detalle a los casos de uso, aclarándolos al nivel de mensajes de los objetos existentes, como también muestra el uso de los mensajes de las clases diseñadas en el contexto de una operación
  • 36.
    Diagrama de secuencia Cadaobjeto se muestra como una caja el la parte superior de una línea vertical punteada, esta línea se denomina línea de vida. Cada mensaje se representa mediante una flecha entre las líneas de vida de dos objetos Los mensajes trascurren hacia abajo
  • 37.
    Diagrama de secuencia MensajeComún  Prepara() Mensaje con iteración   (*Para cada artículo) Baja Stock Mensaje con condición (No existe artículo) Doy de alta(nro,nombre,familia)
  • 38.
    Diagrama de secuencia :DEPOSITO F.T. :USUARIO AUTORIZADO :TOTAL_D ACTUALIZAR DEPOSITOF.T. ACTUALIZAR TOTAL_D. ACTUALIZAR DEPOSITO F.T. OK ACTUALIZAR TOTAL_D OK FIG. 3.9 Diagrama de secuencias asociadas al proceso “Actualizar Depósito”
