El documento presenta un diagrama del proyecto central del F-28, mostrando sus principales componentes y su división en tres secciones: la conexión al eje trasero, la división lateral del chasis y la división superficial del chasis. Se detallan partes como los amortiguadores, las barras sostenedoras, el chasis, las líneas del tensor y de piñones, y las ruedas delanteras y traseras.

1. PROYECTO CENTRAL
DEL
F-28

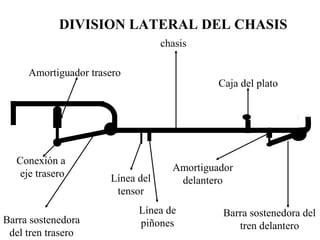

2. Conexión a
eje trasero
Amortiguador trasero
Caja del plato
Amortiguador
delantero
Barra sostenedora
del tren trasero
Barra sostenedora del
tren delantero
chasis
Línea del
tensor
Línea de
piñones

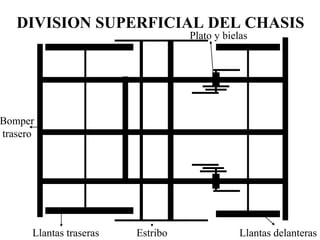

DIVISION LATERAL DEL CHASIS

3. Plato y bielas
Llantas traseras Llantas delanterasEstribo
Bomper
trasero
DIVISION SUPERFICIAL DEL CHASIS

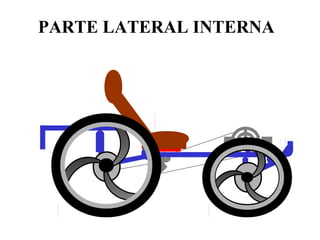

4. PARTE LATERAL INTERNA
c
c

5. VISTA INTERNA

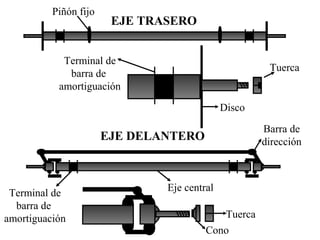

6. Tuerca
Cono
Barra de
dirección
Terminal de
barra de
amortiguación
Eje central
EJE DELANTERO
EJE TRASERO
Tuerca
Disco
Terminal de
barra de
amortiguación
Piñón fijo

7. Tuerca
Cono
Tuerca
Disco
Rueda trasera
Rueda delantera
RUEDAS
c
c
