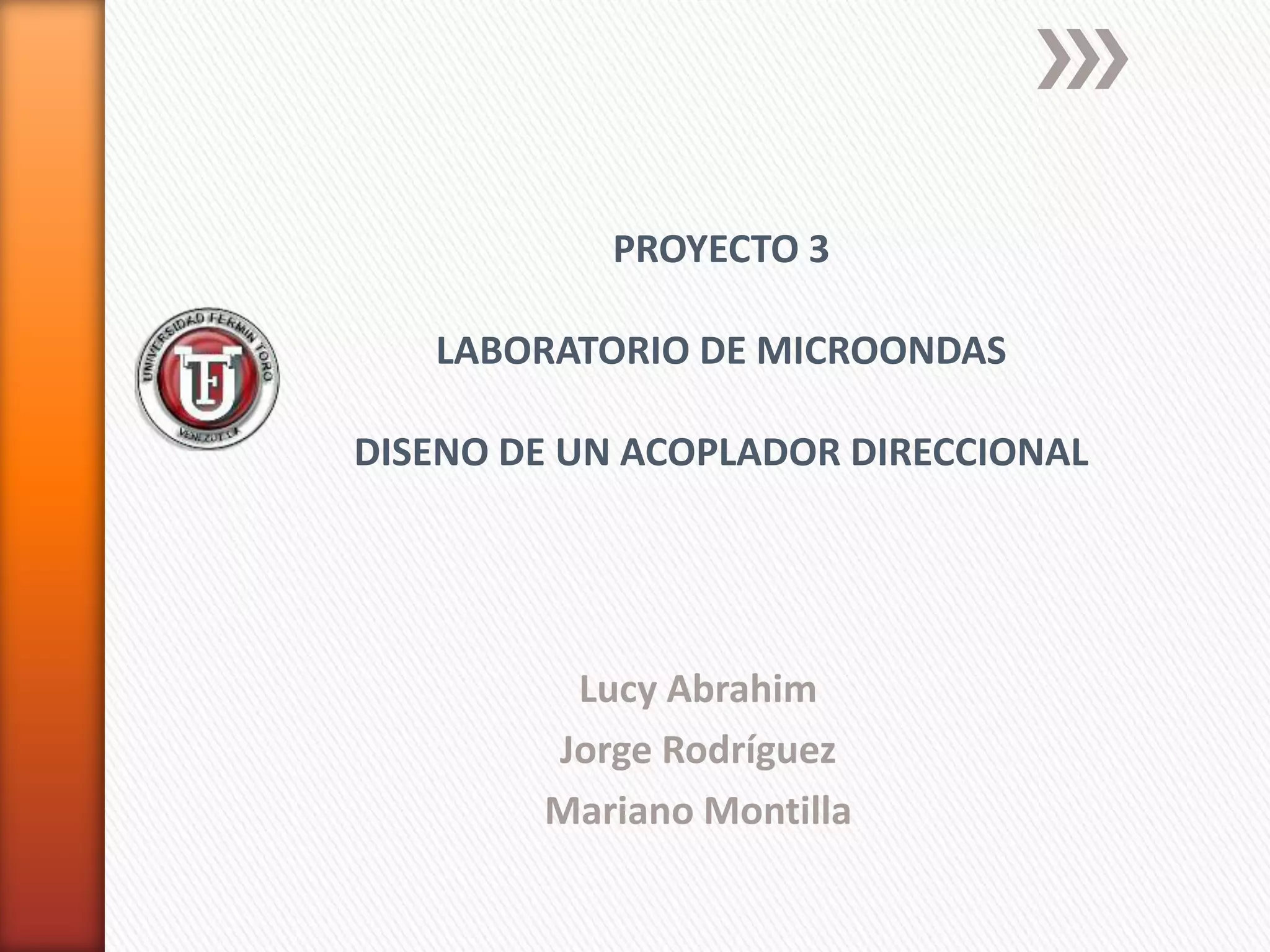

1. PROYECTO 3
LABORATORIO DE MICROONDAS
DISENO DE UN ACOPLADOR DIRECCIONAL
Lucy Abrahim
Jorge Rodríguez
Mariano Montilla

2. Acoplador Direccional

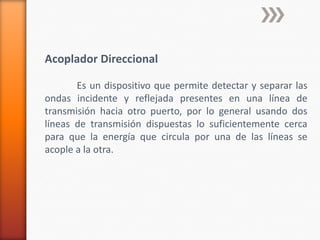

Es un dispositivo que permite detectar y separar las
ondas incidente y reflejada presentes en una línea de
transmisión hacia otro puerto, por lo general usando dos
líneas de transmisión dispuestas lo suficientemente cerca
para que la energía que circula por una de las líneas se
acople a la otra.

3. Características
• Los acopladores direccionales ideales son circuitos de cuatro
accesos, sin pérdidas, recíprocos y completamente
adaptados.
• De las puertas de un acoplador direccional, una está aislada
de la entrada, otra recibe potencia de forma privilegiada y la
última recibe potencia de forma menos privilegiada.
• El acoplador direccional consta de dos líneas de transmisión
y un mecanismo de acoplo de señal entre ellas.

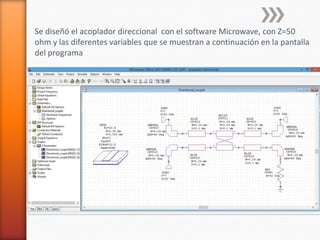

4. Se diseñó el acoplador direccional con el software Microwave, con Z=50
ohm y las diferentes variables que se muestran a continuación en la pantalla
del programa

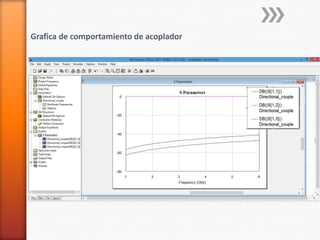

5. Grafica de comportamiento de acoplador

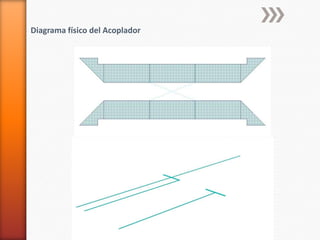

6. Diagrama físico del Acoplador

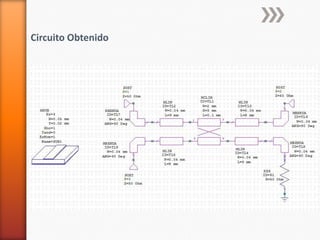

7. Circuito Obtenido

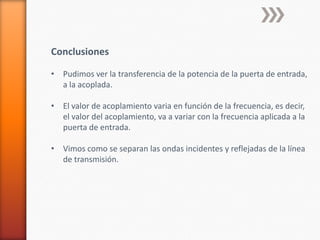

8. Conclusiones
• Pudimos ver la transferencia de la potencia de la puerta de entrada,
a la acoplada.
• El valor de acoplamiento varia en función de la frecuencia, es decir,
el valor del acoplamiento, va a variar con la frecuencia aplicada a la
puerta de entrada.
• Vimos como se separan las ondas incidentes y reflejadas de la línea
de transmisión.
