Este documento describe un proyecto para diseñar e implementar un sistema de seguridad electrónico para hogares basado en las normas UNE-EN15232 para prevenir robos. El sistema utilizará dispositivos electrónicos como Arduino Mega, Raspberry Pi, cámaras IP, sensores de movimiento y una bocina conectada a Internet para permitir el monitoreo remoto. El objetivo es diseñar un prototipo de seguridad que mejore la calidad de vida de los residentes y cumpla con los estándares de eficiencia energética.

1. ESCUELA SUPERIOR POLITÉCNICA DE
CHIMBORAZO
FACULTAD DE INFORMÁTICA Y ELECTRÓNICA
INGENIERÍA EN ELECTRÓNICA, TELECOMUNICACIONES Y REDES
CÓDIGOS: 1181,1112, 1194,
DOCENTE: ING. VERÓNICA MORA
1° SEMESTRE PARALELO´´A´´
2016-2017

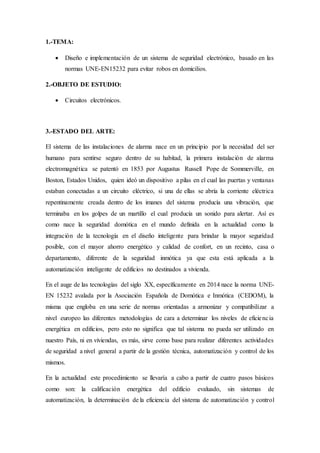

2. 1.-TEMA:
 Diseño e implementación de un sistema de seguridad electrónico, basado en las
normas UNE-EN15232 para evitar robos en domicilios.
2.-OBJETO DE ESTUDIO:
 Circuitos electrónicos.
3.-ESTADO DEL ARTE:
El sistema de las instalaciones de alarma nace en un principio por la necesidad del ser
humano para sentirse seguro dentro de su habitad, la primera instalación de alarma
electromagnética se patentó en 1853 por Augustus Russell Pope de Sommerville, en
Boston, Estados Unidos, quien ideó un dispositivo a pilas en el cual las puertas y ventanas
estaban conectadas a un circuito eléctrico, si una de ellas se abría la corriente eléctrica
repentinamente creada dentro de los imanes del sistema producía una vibración, que
terminaba en los golpes de un martillo el cual producía un sonido para alertar. Así es
como nace la seguridad domótica en el mundo definida en la actualidad como la
integración de la tecnología en el diseño inteligente para brindar la mayor seguridad
posible, con el mayor ahorro energético y calidad de confort, en un recinto, casa o
departamento, diferente de la seguridad inmótica ya que esta está aplicada a la
automatización inteligente de edificios no destinados a vivienda.
En el auge de las tecnologías del siglo XX, específicamente en 2014 nace la norma UNE-
EN 15232 avalada por la Asociación Española de Domótica e Inmótica (CEDOM), la
misma que engloba en una serie de normas orientadas a armonizar y compatibilizar a
nivel europeo las diferentes metodologías de cara a determinar los niveles de eficiencia
energética en edificios, pero esto no significa que tal sistema no pueda ser utilizado en
nuestro País, ni en viviendas, es más, sirve como base para realizar diferentes actividades
de seguridad a nivel general a partir de la gestión técnica, automatización y control de los
mismos.
En la actualidad este procedimiento se llevaría a cabo a partir de cuatro pasos básicos
como son: la calificación energética del edificio evaluado, sin sistemas de
automatización, la determinación de la eficiencia del sistema de automatización y control

3. del edificio en base a lo expuesto en la norma antes mencionada, el establecimiento de
los posibles factores de corrección que se puedan llevar a cabo y por último la aplicación
de los factores de corrección para la consecución de una nueva calificación energética del
edificio.
Gracias a las propuestas electrónicas de control automatizadas no solo se dará seguridad,
en este caso a las viviendas, sino que brindará la oportunidad del ahorro energético y una
comunicación fluida en el sistema de alarmas.
(Rodych, http://rodych.es/historia-de-los-primeros-sistemas-de-alarma/, 2016)
(Abus, 2015)

4. 4.-JUSTIFICACIÓN
Aquellos que están al tanto de todas las capacidades de un sistema de alarma, el costo del
mismo puede ser un problema a la hora de decidir si instalar el equipamiento extra o no.
Si bien el costo es una preocupación válida, deberá tomar en consideración los riesgos que
puede llegar a correr. Sin embargo, proteger a su familia y a sus posesiones es importante
para la mayoría de las personas. Un sistema de seguridad casera tal vez disminuya el
riesgo de tener a un ladrón entrando en su hogar. Los estudios muestran que los criminales
evitarán las aventuras riesgosas y generalmente se alejarán de las casas donde haya algún
tipo de mecanismo de seguridad. La mayoría de los ladrones viajan por el barrio buscando
las casas que sean más fáciles de asaltar, y las eligen antes que aquellas que tengan
sistemas de seguridad que puedan poner su libertad el riesgo. Hasta si llegan a ingresar
en su hogar seguramente se irán rápidamente (tomando menos cosas y minimizando
el daño) cuando suene una alarma.
Utilizar un sistema de seguridad casero podrá proveerle comodidad para la familia. Saber
que usted, su familia y sus posesiones están a salvo de los robos es invaluable. Los
sistemas de seguridad son baratos y proveen un valioso sentido de la seguridad, razón por
la cual se justifica este proyecto.
El proyecto busca implementar un sistema de seguridad domiciliaria de bajo costo que
cumpla con las necesidades básicas de los usuarios, este sistema operara como una
herramienta de monitoreo y prevención que incorpore criterios tales como: la planeación
estratégica y la efectividad basados en los dispositivos de seguridad existentes a la fecha.
Un punto importante de los sistemas de seguridad son el ofrecer un control eficaz del
sistema las 24 horas del día de su domicilio, esto se lograra a través de su teléfono
inteligente que disponga de una acceso a internet que permita al usuario acceder al sistema
de seguridad implementado en su domicilio y permita verificar que todo está en orden.
En el proyecto se utilizan dispositivos electrónicos para tener el control de la seguridad
de una casa modelo previamente diseñada, con el fin de que los usuarios tengan mayor
seguridad en sus hogares en caso de que sea necesario dejar su casa sola por unas horas o
inclusive por días enteros.

5. Este proyecto busca tener resultados positivo con los usuarios ya que se espera tener
resultados beneficiosos respecto a la seguridad de sus hogares ya que se busca reducir el
índice de robos a lo más mínimo posible mediante el sistema de seguridad que se
implementara basado en la norma UNE-EN 15232. Es a partir de esto que se hace
justificable emprender acciones de seguridad los hogares, ya que es necesario para
minimizar los robos, aumentar la satisfacción del cliente y por ende mejorar los estilos de
vida de las personas, debido a que si no se decide desde ya implementar diversas
estrategias para mejorar la seguridad el índice de robos podría aumentar de una manera
rápida.
(Betancourth, http://www.monografias.com/trabajos93/estudio-sistemas-seguridad-
casa/estudio-sistemas-seguridad-casa.shtml, 2012)
(Nora, http://www.visitacasas.com/seguridad/previniendo-robos-en-el-hogar/, 2014)
5.-OBJETIVOS:
Objetivo General:
 Diseñar e implementar un sistema de seguridad electrónico, basado en las normas
UNE-EN15232 para evitar robos en domicilios.
Objetivos específicos:
 Diseñar un prototipo de seguridad electrónico de una vivienda unifamiliar con la
finalidad de conseguir mejoras en la calidad de vida de las personas que van a
residir en dicha vivienda.
 Trabajar con las normas UNE-EN15232 para obtener una mejor eficiencia y
ahorro energético al momento de realizar el proyecto.
 Implementar el sistema de seguridad electrónico que constara de un control
automatizado.

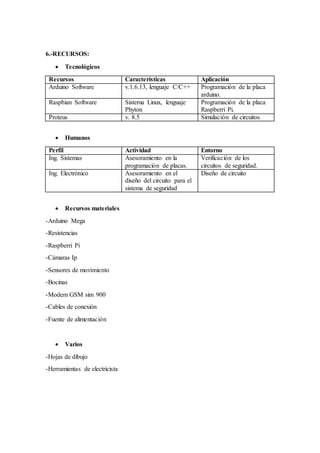

6. 6.-RECURSOS:
 Tecnológicos
Recursos Características Aplicación
Arduino Software v.1.6.13, lenguaje C/C++ Programación de la placa
arduino.
Raspbian Software Sistema Linux, lenguaje
Phyton
Programación de la placa
Raspberri Pi.
Proteus v. 8.5 Simulación de circuitos
 Humanos
Perfil Actividad Entorno
Ing. Sistemas Asesoramiento en la
programación de placas.
Verificación de los
circuitos de seguridad.
Ing. Electrónico Asesoramiento en el
diseño del circuito para el
sistema de seguridad
Diseño de circuito
 Recursos materiales
-Arduino Mega
-Resistencias
-Raspberri Pi
-Cámaras Ip
-Sensores de movimiento
-Bocinas
-Modem GSM sim 900
-Cables de conexión
-Fuente de alimentación
 Varios
-Hojas de dibujo
-Herramientas de electricista
