Este documento describe los factores a considerar en la inyección de agua a reservorios de petróleo con el objetivo de aumentar la producción. Algunos de los factores clave incluyen las características del yacimiento como la geometría, las propiedades de las rocas y los fluidos, y las saturaciones iniciales. También se debe considerar el tipo de inyección, ya sea periférica u en arreglos dispersos. Además, el agua inyectada debe ser compatible con las rocas y el agua de formación para evitar reacciones no

1. FACTORES A CONSIDERAR EN
LA INYECCIÓN DE AGUA A
RESERVORIOS DE PETRÓLEO
Integrantes:
-Esteban Constancio Ureña Corrales
-Alexandro Cayuba Mendoza
-Ruth Mendoza Poma
-Fernando Saldaña Castillo

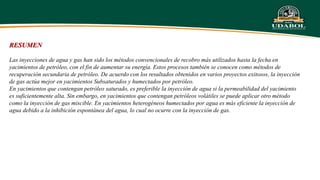

2. RESUMEN
Las inyecciones de agua y gas han sido los métodos convencionales de recobro más utilizados hasta la fecha en
yacimientos de petróleo, con el fin de aumentar su energía. Estos procesos también se conocen como métodos de
recuperación secundaria de petróleo. De acuerdo con los resultados obtenidos en varios proyectos exitosos, la inyección
de gas actúa mejor en yacimientos Subsaturados y humectados por petróleo.
En yacimientos que contengan petróleo saturado, es preferible la inyección de agua si la permeabilidad del yacimiento
es suficientemente alta. Sin embargo, en yacimientos que contengan petróleos volátiles se puede aplicar otro método
como la inyección de gas miscible. En yacimientos heterogéneos humectados por agua es más eficiente la inyección de
agua debido a la inhibición espontánea del agua, lo cual no ocurre con la inyección de gas.

3. Capítulo 1. Planteamiento del Problema
1.1. Formulación del Problema
¿Cuáles son los factores a considerar en la inyección de agua a reservorios de petróleo? 1.2. Objetivos
1.2.1 Objetivo General
Definir los elementos a considerar en la inyección de agua a reservorios de petróleo
1.2.2 Objetivos Específicos.
✔ Determinar los conceptos necesarios sobre la recuperación secundaria del petróleo para entrar en el contexto de nuestro tema.
✔ Dar a conocer las principales características de los campos que se encuentran produciendo sus campos mediante la inyección de
agua en Bolivia para espectar un ejemplo
✔ Identificar los elementos a considerar en la inyección de agua a reservorios de petróleo
✔ Explicar un ejercicio para entender la importancia de los elementos a considerar en la inyección de agua a reservorios de petróleo.
✔ Analizar e interpretar la información para formular las conclusiones en base a los resultados de la investigación.

4. Capítulo 1. Planteamiento del Problema
1.3. Justificación
Se escogió este tema porque es muy importante para todos los estudiantes y futuros ingenieros
en gas y petróleo, estar informado acerca de los factores a considerar en la inyección de agua a
reservorios de petróleo, cursar la materia de Reservorios III nos motivó a poder elaborar un
trabajo de investigación acerca de lo ya mencionado anteriormente.

5. Capítulo 2. Marco Teórico
2.1 Área de estudio/campo de investigación
Reservorios III / Recuperación secundaria
2.2 Desarrollo del marco teórico
2.2.1 ¿Qué es una recuperación secundaria?
Método para mejorar la recuperación de petróleo que usa técnicas sofisticadas que alteran las
propiedades originales del petróleo

6. Capítulo 2. Marco Teórico
Recuperación Secundaria
Inyección de Agua
Es la técnica utilizada para la explotación de yacimientos agotados o de baja presión. Genera un
aumento de presión a través de la inyección de agua, lo que permite extraer un mayor porcentaje de
los recursos alojados en el reservorio.

8. Capítulo 2. Marco Teórico
Factores a considerar para la
inyección de agua
se deben considerar las siguientes
características del reservorio:
✔ Geometría del yacimiento
✔ Propiedades de los fluidos
✔ Profundidad del reservorio
✔ Litología y propiedades de la roca
✔ Saturaciones de fluidos
✔ Uniformidad del reservorio y
continuidad de espesor
✔ Mecanismos de impulsión primaria
del reservorio.

9. Capítulo 2. Marco Teórico
Tipos de Inyección
Tenemos dos tipos de inyección de agua que son:
• Inyección periférica o externa
• Inyección en arreglos o dispersa
Inyección periférica o externa
Se inyecta agua fuera del lugar donde se ubica el crudo, en la periferia del yacimiento. Es conocido como
inyección tradicional, el agua se inyecta en el acuífero que se encuentra junto al contacto agua-petróleo. Es
usado cuando se desconocen las características del yacimiento.
Inyección en arreglos o dispersa
Se inyecta agua en el lugar donde se encuentra el crudo. Como consecuencia los fluidos existentes en el
yacimiento son desplazados hasta el pozo productor. Se lo conoce como de inyección interna. Se debe tomar
en cuenta su estructura y los limites del yacimiento, la continuidad de las arenas, la permeabilidad, la
porosidad y del número y posición de los pozos existentes. Se usa en yacimientos con poca inclinación y con
un área extensa.

10. Capítulo 2. Marco Teórico
Inyección de agua periférica o externa
Características
Se utiliza cuando no posee una buena descripción del yacimiento y/o la estructura del mismo favorece la
inyección de agua.
Los pozos de inyección se colocan en el acuífero, fuera de la zona de petróleo.
Ventajas
Se utilizan pocos pozos.
No requiere de la perforación de pozos adicionales, ya que se pueden usar pozos productores viejos como
inyectores.
Esto disminuye la inversión en áreas donde se tienen pozos perforados en forma irregular o donde el
espaciamiento de los pozos es muy grande. No es indispensable una buena descripción del yacimiento para
iniciar el proceso de invasión con agua por los flancos.
Rinde un recobro alto de petróleo con un mínimo de producción de agua.
En este tipo de proyecto, la producción de agua llegue a la última fila de pozos productores.
Esto disminuye los costos de las instalaciones de producción de superficie para la separación agua-
petróleo

11. Capítulo 2. Marco Teórico
Desventajas
Una porción del agua inyectada no se utiliza para
desplazar el petróleo.
No es posible lograr un seguimiento detallado del
frente de invasión, como sí es posible hacerlo en
la inyección de agua en arreglos.
En algunos yacimientos, no es capaz de mantener
la presión de la parte central del mismo y es
necesario hacer una inyección en arreglos en esa
parte de los yacimientos.
Puede fallar por no existir una buena
comunicación en la periferia y el yacimiento.
El proceso de invasión y desplazamiento es lento y,
por lo tanto, la recuperación de la inversión es a
largo plazo.

12. Capítulo 2. Marco Teórico
Inyección de agua periférica o externa

13. Capítulo 2. Marco Teórico
Inyección de agua en arreglos o dispersa
Características
La selección del arreglo depende de la estructura y límites del yacimiento, de la continuidad de las arenas,
de la permeabilidad, de la porosidad y del número y posición de los pozos existentes.
Se emplea, particularmente, en yacimientos con poco buzamiento y una gran extensión areal. A fin de
obtener un barrido uniforme, los pozos inyectores se distribuyen entre los pozos productores, para lo cual
se convierten los pozos productores existentes en inyectores, o se perforan pozos inyectores
interespaciados. En ambos casos, el propósito es obtener una distribución uniforme de los pozos, similar a
la utilizada en la fase primaria de recobro.
Ventajas
Produce una invasión más rápida en yacimientos homogéneos, de bajos buzamientos y bajas
permeabilidades efectivas con alta densidad de pozos, debido a que la distancia inyector productor es
pequeña. Esto es muy importante en yacimientos de baja permeabilidad.
Rápida respuesta del yacimiento.
Elevada eficiencia de barrido areal.
Permite un buen control del frente de invasión y del factor de reemplazo. Disminuye el efecto negativo de
las heterogeneidades sobre el recobro.
Rápida respuesta en presiones.
El volumen de la zona de petróleo es grande en un período corto.

14. Capítulo 2. Marco Teórico
Inyección de agua en arreglos o dispersa
Desventajas
• En comparación con la inyección externa, este
método requiere una mayor inversión, debido al
alto número de pozos inyectores.
• Requiere mejor descripción del yacimiento.
• Exige un mayor control y, por lo tanto, mayor
cantidad de recursos humanos.
• Es más riesgosa.

15. Capítulo 2. Marco Teórico
Todo proyecto de inyección de agua debe garantizar que ésta cumpla con las siguientes condiciones:
Compatibilidad con la roca del yacimiento
El agua inyectada no debe generar ningún tipo de reacción de disolución y precipitación de minerales en el
yacimiento..
Compatibilidad con el agua de formación
El agua inyectada no debe generar un desbalance químico de las sales disueltas en el agua de formación, esto
podría tener como consecuencia la formación y precipitación de escamas que traen serios problemas tanto a
la producción como en la inyección.
Gases corrosivos en solución
Inadecuadas concentraciones de gases como el oxígeno, dióxido de carbono, sulfuro de hidrógeno, etc.,
aceleran el proceso corrosivo de las facilidades de inyección y producción.
Tamaño de los sólidos en suspensión
El tamaño máximo de los sólidos en suspensión en el agua inyectada debe ser controlado mediante filtrado
para evitar la disminución de la permeabilidad en los alrededores del pozo inyector.
Control de bacterias
Un contenido alto de bacterias puede traducirse en un incremento de corrosión o taponamiento en los pozos.
Algunos tipos de bacterias pueden convertir el crudo desde "dulce" hasta "agrio", lo cual resulta intolerable
para los procesos de refinación aguas abajo del negocio.

16. Capítulo 2. Marco Teórico
Infraestructuras necesarias para la inyección y tratamiento de los fluidos

17. Capítulo 2. Marco Teórico
Pozos donde se aplicó la inyección de agua en Bolivia

18. Capítulo 3. Método
3.1 Tipo de Investigación
Descriptiva
Técnicas de Investigación
La observación; ya que no es cuantitativa nuestro trabajo de investigación
Cronograma de actividades por realizar

19. Capítulo 4 y 5. resultados y conclusiones
En el presente trabajo de investigación se pudo describir el proceso que conlleva la aplicación del
método de inyección de agua, de esa manera poder incrementar la producción en pozos que hayan
disminuido considerablemente su producción .
La planificación inicial, la evaluación y la selección correcta del proceso para la inyección de
aguas son cruciales y sumamente importantes manteniendo siempre la solución más económica

20. Capítulo 4 y 5. resultados y conclusiones

21. Conclusión
La inyección de agua es un elemento esencial en las modernas operaciones de campos petroleros, mejora la
recuperación de petróleo para agregar valor a los activos.
Hoy en día la inyección de agua es el mas utilizado de los métodos de recuperación secundaria cubriendo así
mas de la mitad de la producción de los pozos a nivel mundial .
Los aspectos técnicos y económicos de la inyección de agua son de igual importancia a los aspectos más
tradicionales de la operación de campos petroleros y la planificación.
Tomando en cuenta los aspectos señalados, el recobro de gas por inyección de agua es en general
menor que por inyección de gas.
Para poner en marcha un proyecto de inyección de agua éste de ser bien evaluado, considerando
perfectamente todas las pruebas de laboratorio que señalen la eficiencia del desplazamiento de gas por agua
Capítulo 4 y 5. resultados y conclusiones
