Este documento calcula los gastos simultáneos en las derivaciones y tramos de columnas de un edificio de varios pisos. Indica que cada piso y columna tiene una derivación que alimenta al sótano, segundo piso y azotea. Luego calcula los gastos simultáneos en cada derivación como 0.45 l/s y en los distintos tramos de columnas y distribuidores teniendo en cuenta el número de grupos, porcentaje de simultaneidad y gasto resultante en l/s.

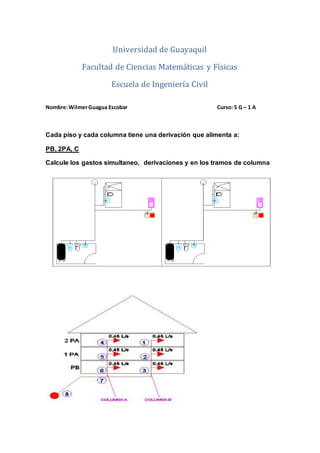

1. Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Escuela de Ingeniería Civil
Nombre:WilmerGuagua Escobar Curso: 5 G – 1 A
Cada piso y cada columna tiene una derivación que alimenta a:
PB, 2PA, C
Calcule los gastos simultaneo, derivaciones y en los tramos de columna

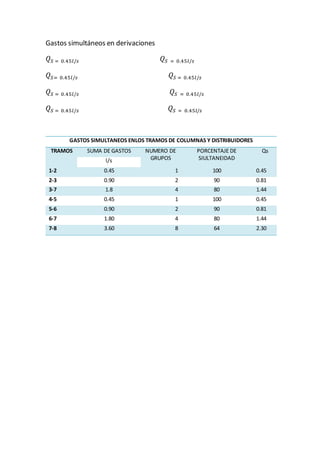

2. Gastos simultáneos en derivaciones
𝑄𝑆 = 0.45𝑙/𝑠 𝑄𝑆 = 0.45𝑙/𝑠
𝑄𝑆= 0.45𝑙/𝑠 𝑄𝑆 = 0.45𝑙/𝑠
𝑄𝑆 = 0.45𝑙/𝑠 𝑄𝑆 = 0.45𝑙/𝑠
𝑄𝑆 = 0.45𝑙/𝑠 𝑄𝑆 = 0.45𝑙/𝑠
GASTOS SIMULTANEOS ENLOS TRAMOS DE COLUMNAS Y DISTRIBUIDORES
TRAMOS SUMA DE GASTOS NUMERO DE
GRUPOS
PORCENTAJE DE
SIULTANEIDAD
Qs
l/s
1-2 0.45 1 100 0.45
2-3 0.90 2 90 0.81
3-7 1.8 4 80 1.44
4-5 0.45 1 100 0.45
5-6 0.90 2 90 0.81
6-7 1.80 4 80 1.44
7-8 3.60 8 64 2.30
