informe de avance del Armado chancador primario CH03 por detención de concentradora laguna seca en MEL

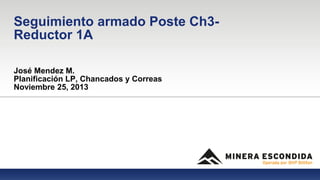

1. Seguimiento armado Poste Ch3-
Reductor 1A
José Mendez M.
Planificación LP, Chancados y Correas
Noviembre 25, 2013

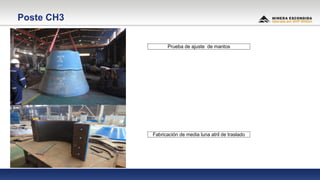

2. Poste CH3
Prueba de ajuste de mantos
Fabricación de media luna atril de traslado

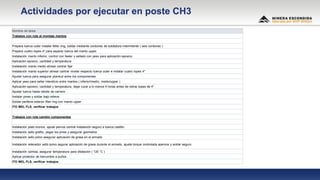

3. Nombre de tarea
Trabajos con ruta al montaje mantos
Prepara tuerca outer instalar feller ring, soldar mediante cordones de soldadura intermitente ( seis cordones )
Prepara cuatro topes 4" para separar tuerca del manto upper
Instalación manto inferior, control con feeler y sellado con yeso para aplicación epoxico
Aplicación epoxico, cantidad y temperatura
Instalación manto medio alinear centrar fijar
Instalación manto superior alinear cantrar nivelar respecto tuerca outer e instalar cuatro topes 4"
Ajustar tuerca para asegurar planitud entre los componentes
Aplicar yeso para sellar intersticio entre mantos ( inferior/medio, medio/upper )
Aplicación epoxico, cantidad y temperatura, dejar curar a lo menos 4 horas antes de retirar topes de 4"
Ajustar tuerca hasta rebote de carnero
Instalar pines y soldar bajo relieve.
Soldar periferia exterior filler ring con manto upper
ITO MEL FLS, verificar trabajos
Trabajos con ruta cambio componentes
Instalación plato bronce, ajsute pernos central instalación seguro a tuerca castillo
Instalación sello grafito, pegar los pines y asegurar geometria
Instalación sello polvo asegurar aplicación de grasa en el armado
Instalación retenedor sello polvo asgurar aplicación de grasa durante el armado, ajuste torque controlada apernos y soldar seguro
Instalación camisa, asegurar temperatura para dilatación ( 120 °C )
Aplicar protector de herrumbre a puños
ITO MEL FLS, verificar trabajos
Actividades por ejecutar en poste CH3

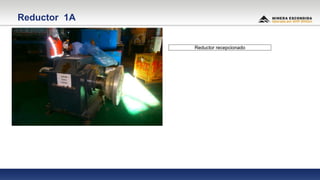

4. Reductor 1A
Reductor recepcionado
