Reporte de Investigación
Sensor de Humedad con
Arduino
Alumno: Nicolás Hernández
Isaac
Alexander Silvestre Angeles
Docente: M.En.C Gregorio
Lorenzo Mercado

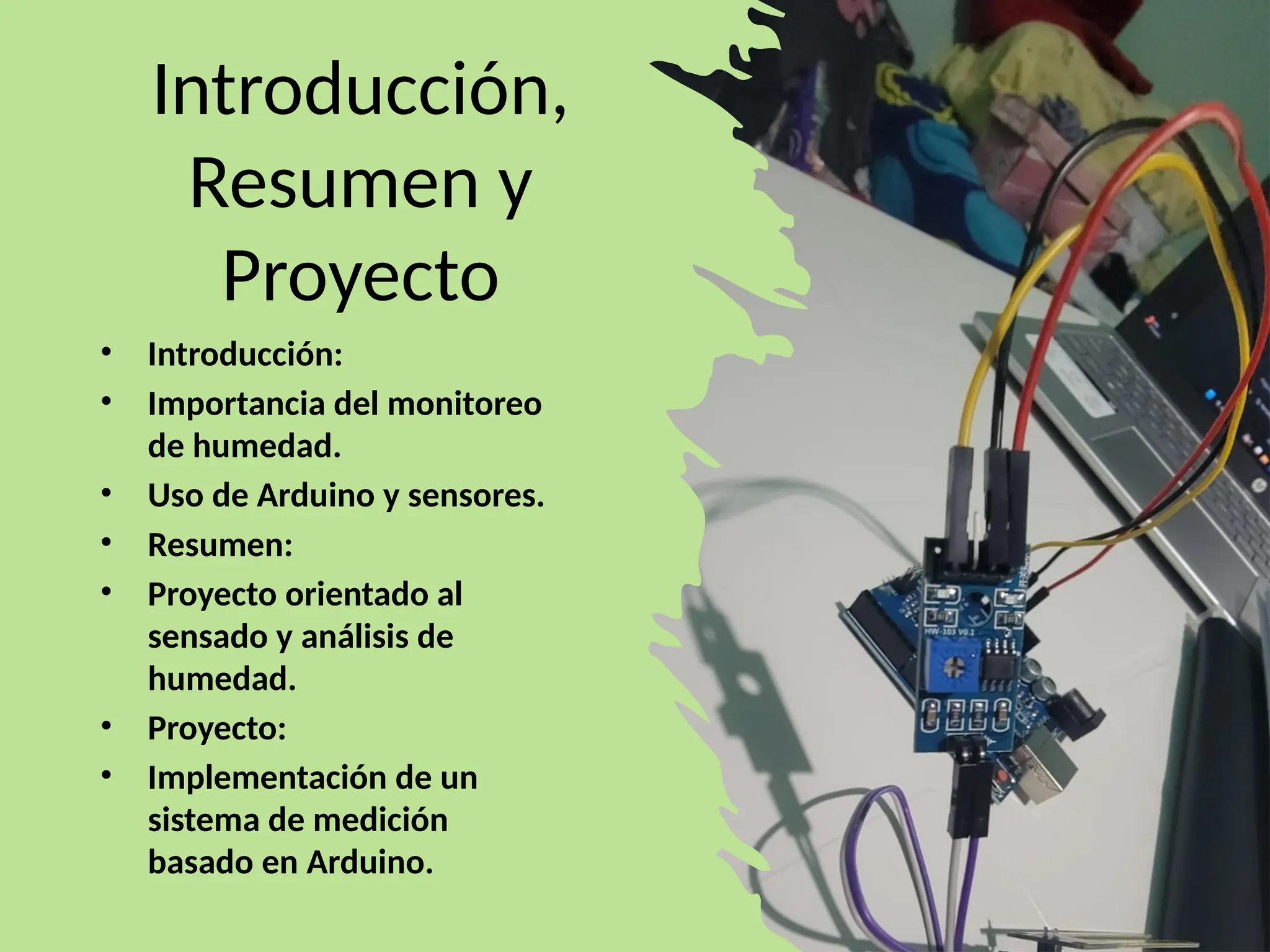

2. Introducción,
Resumen y
Proyecto
• Introducción:
• Importancia del monitoreo
de humedad.
• Uso de Arduino y sensores.
• Resumen:
• Proyecto orientado al
sensado y análisis de
humedad.
• Proyecto:
• Implementación de un
sistema de medición
basado en Arduino.

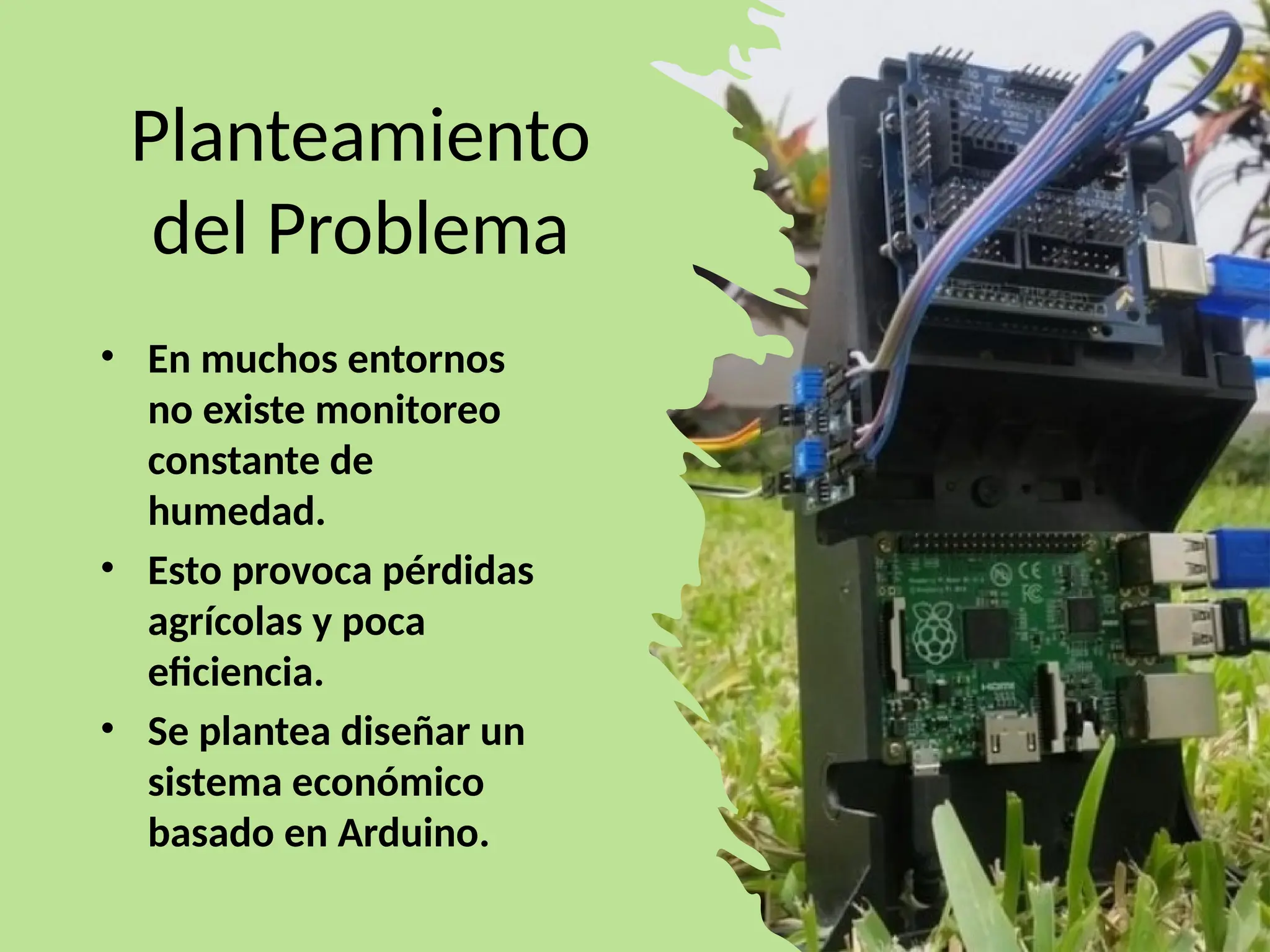

3. Planteamiento
del Problema
• En muchos entornos
no existe monitoreo
constante de
humedad.
• Esto provoca pérdidas
agrícolas y poca
eficiencia.
• Se plantea diseñar un
sistema económico
basado en Arduino.

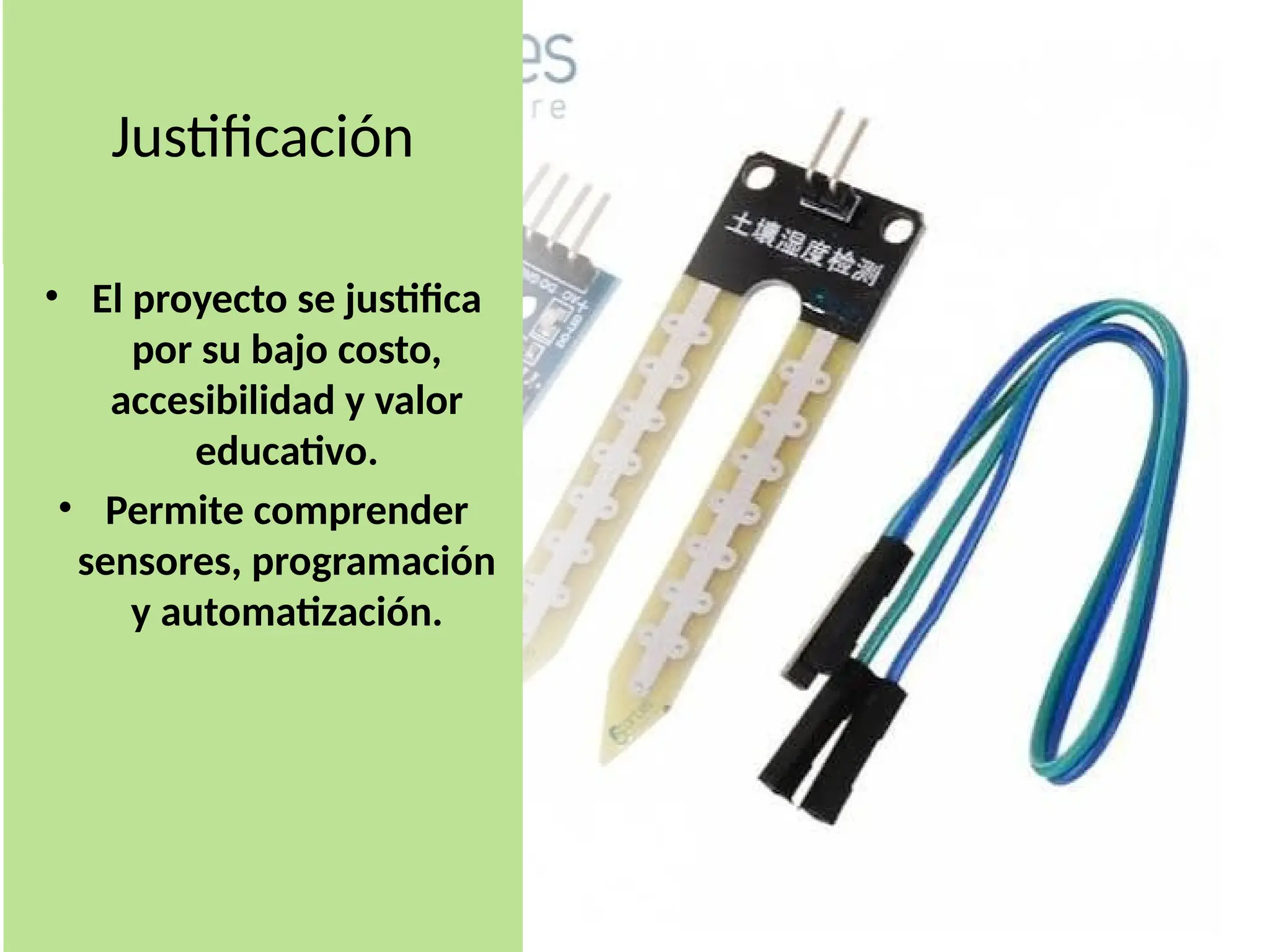

4. Justificación
• El proyecto se justifica
por su bajo costo,
accesibilidad y valor
educativo.
• Permite comprender
sensores, programación
y automatización.

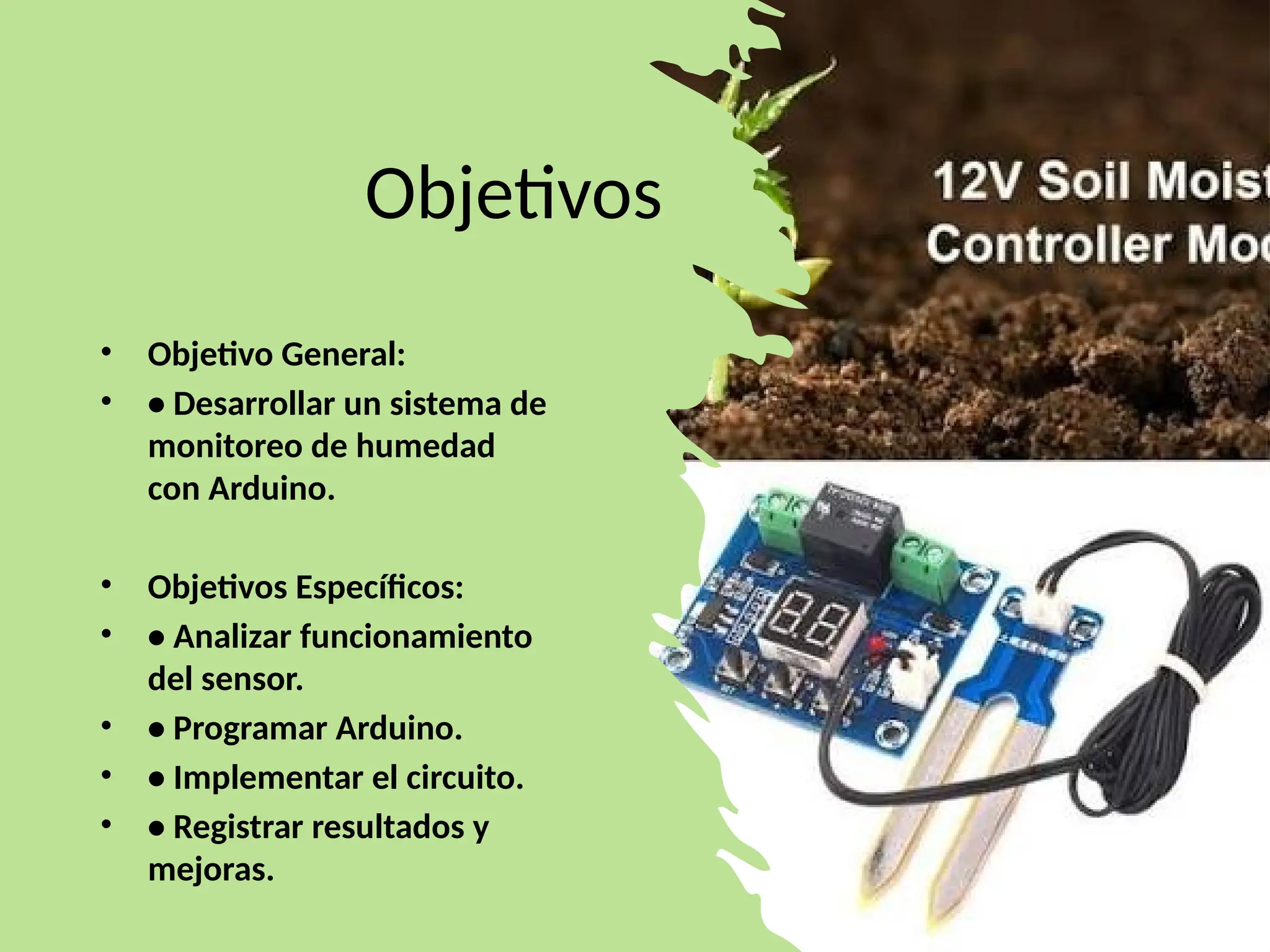

5. Objetivos
• Objetivo General:
• • Desarrollar un sistema de
monitoreo de humedad
con Arduino.
• Objetivos Específicos:
• • Analizar funcionamiento
del sensor.
• • Programar Arduino.
• • Implementar el circuito.
• • Registrar resultados y
mejoras.

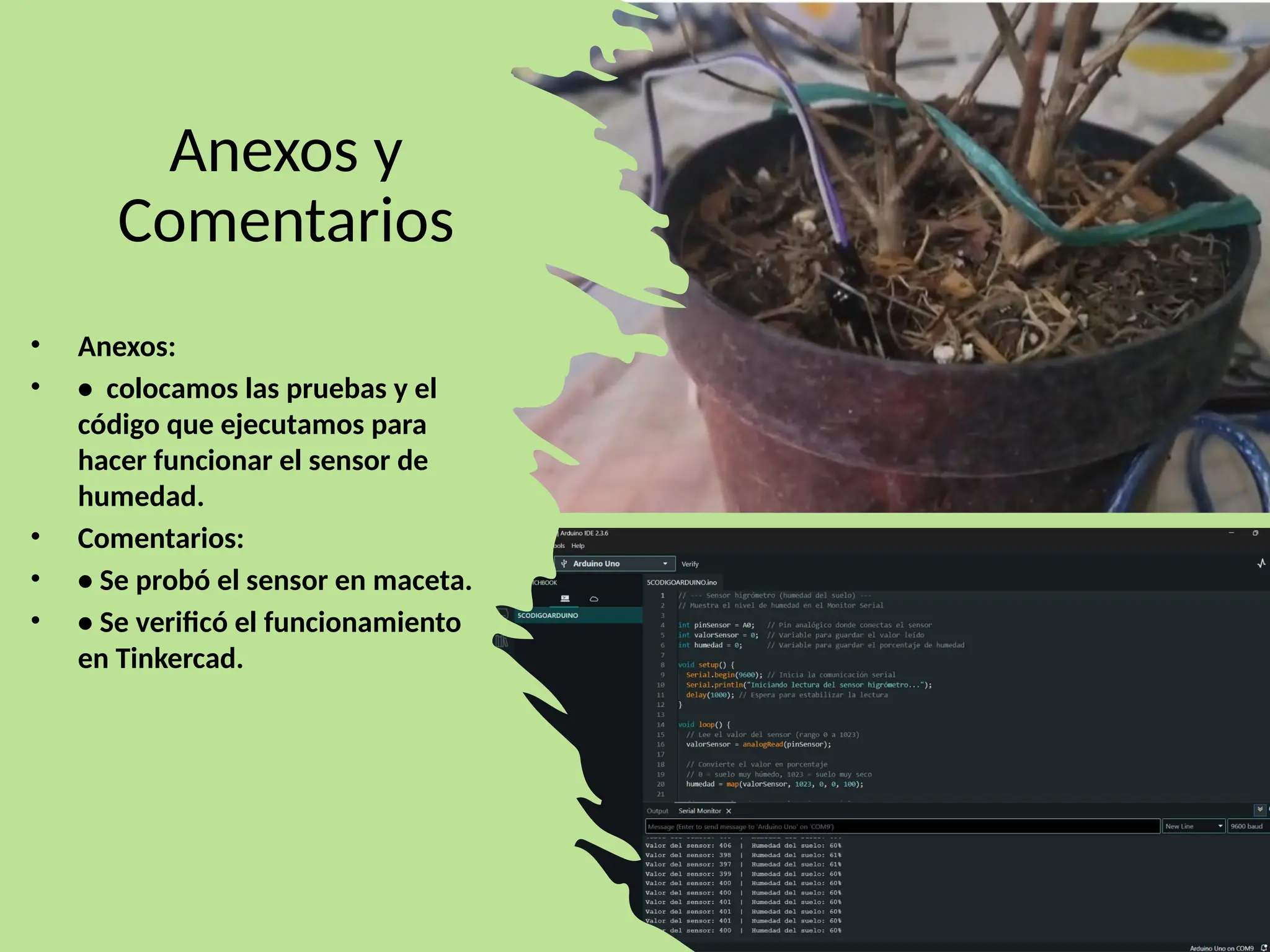

6. Anexos y
Comentarios
• Anexos:
• • colocamos las pruebas y el
código que ejecutamos para
hacer funcionar el sensor de
humedad.
• Comentarios:
• • Se probó el sensor en maceta.
• • Se verificó el funcionamiento
en Tinkercad.

7. Capítulo: Sensor y
Aplicación
Descripción del Sensor (Higrómetro)
Función: Mide la humedad (cantidad de
vapor de agua en el aire o el suelo).
Unidad: Se expresa comúnmente en
humedad relativa (%).
2. Aplicaciones Clave
Riego Automatizado: Riega las plantas solo
cuando el suelo está seco, optimizando el
agua.
Monitoreo Ambiental: Mantiene niveles de
humedad saludables en edificios y se usa en
meteorología.
3. Uso con Arduino
Plataforma Ideal: Arduino es perfecto para

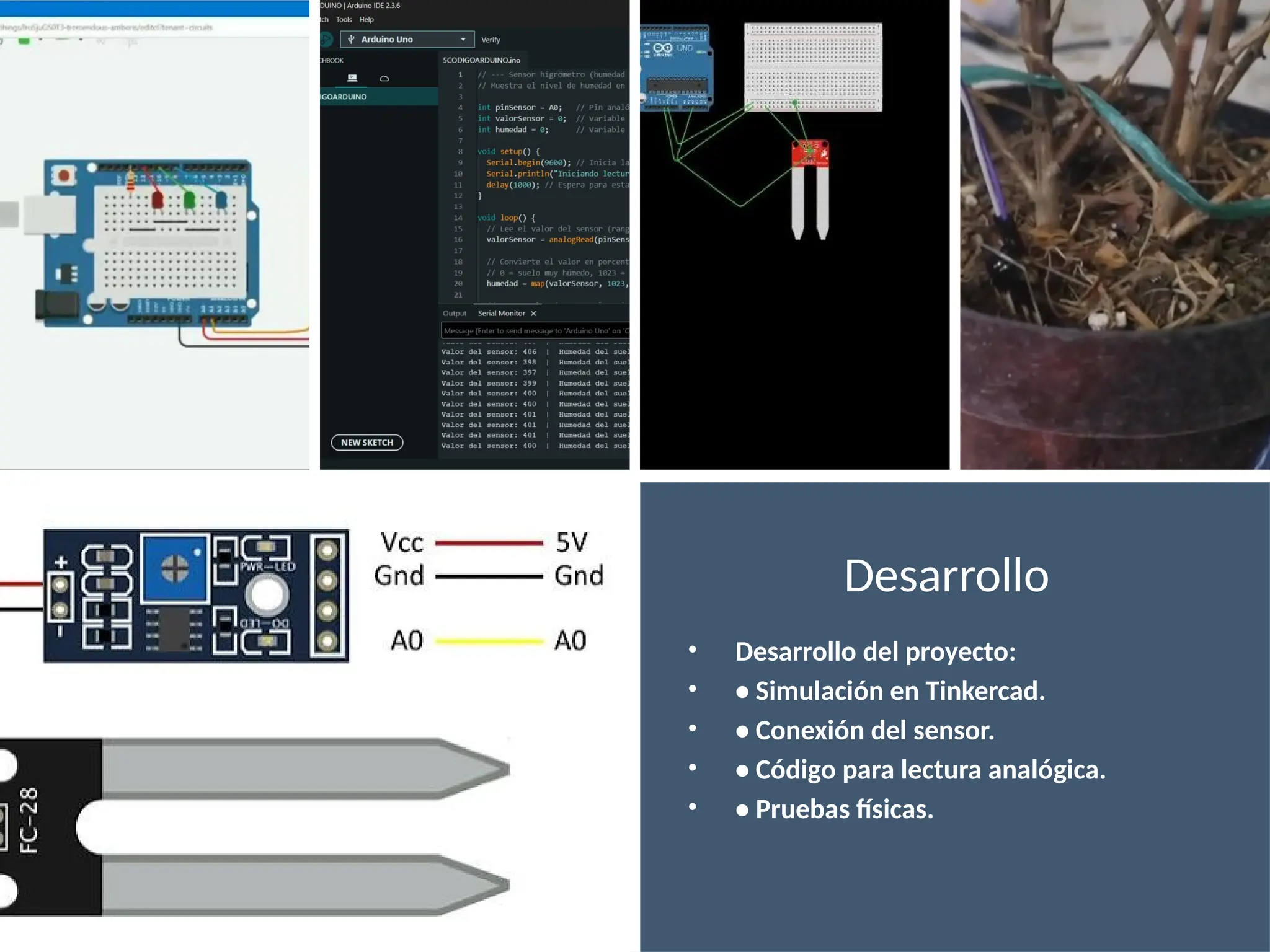

8. Desarrollo
• Desarrollo del proyecto:
• • Simulación en Tinkercad.
• • Conexión del sensor.
• • Código para lectura analógica.
• • Pruebas físicas.

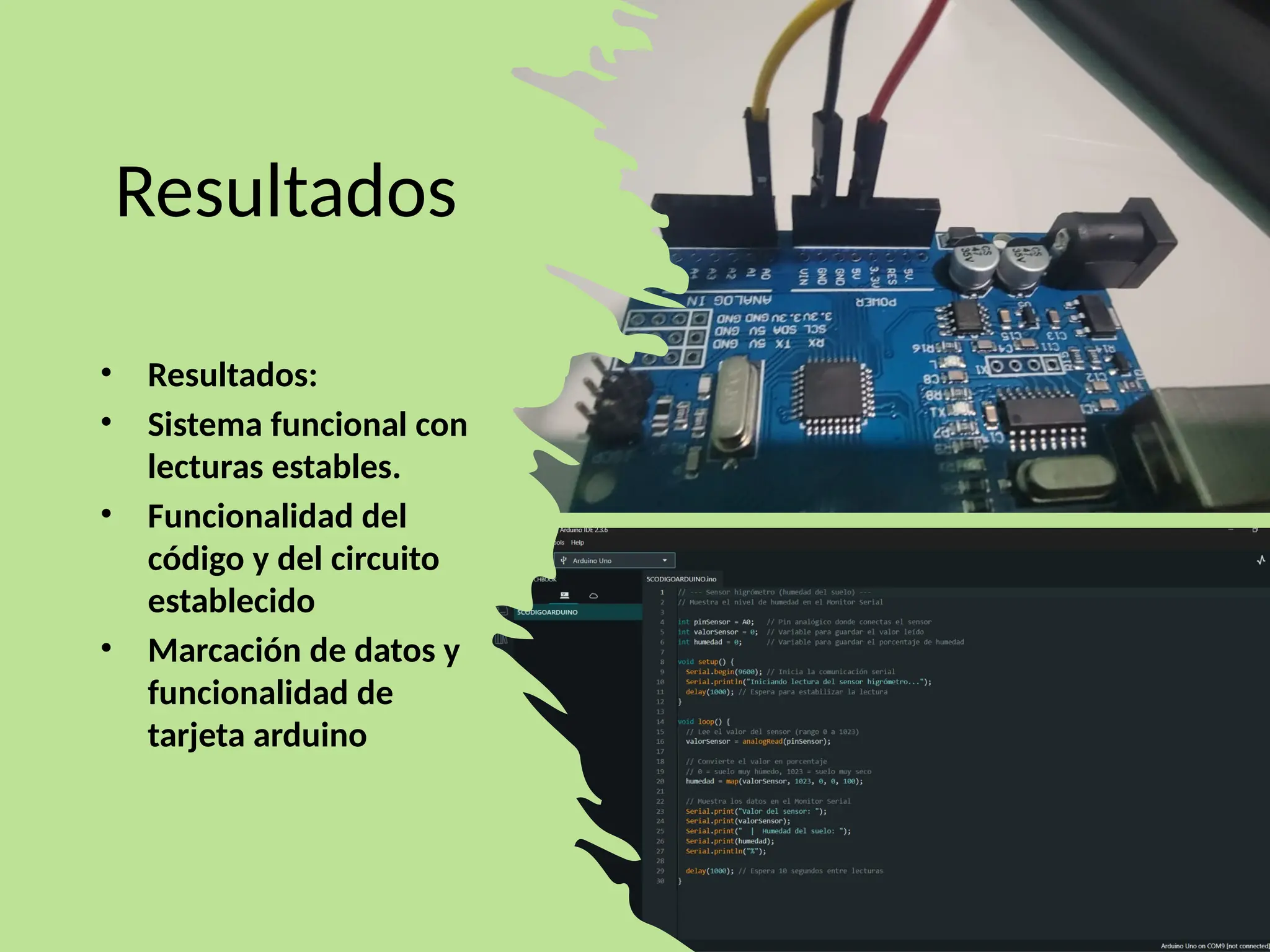

9. Resultados
• Resultados:
• Sistema funcional con
lecturas estables.
• Funcionalidad del
código y del circuito
establecido
• Marcación de datos y
funcionalidad de
tarjeta arduino

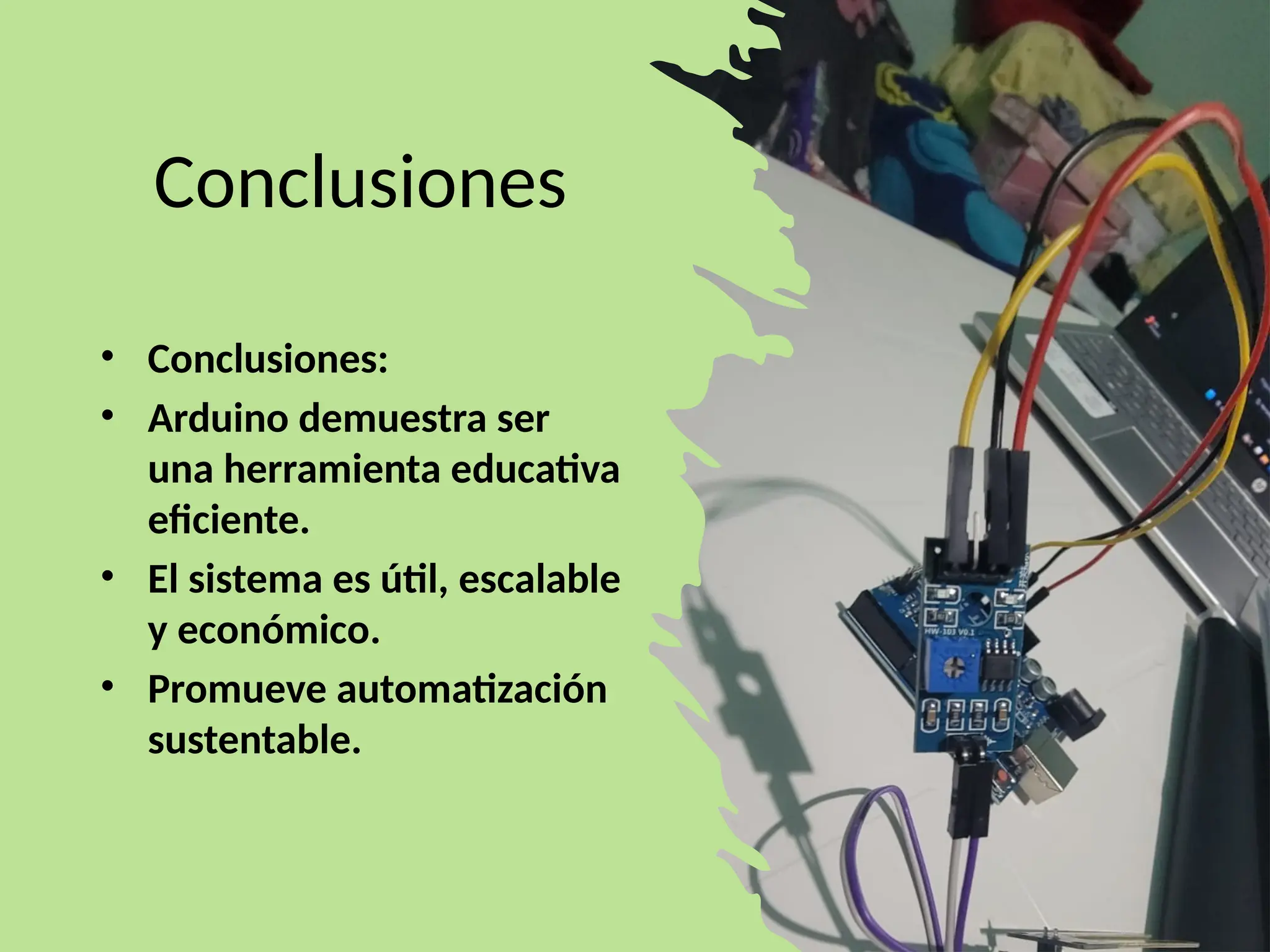

10. Conclusiones
• Conclusiones:
• Arduino demuestra ser
una herramienta educativa
eficiente.
• El sistema es útil, escalable
y económico.
• Promueve automatización
sustentable.

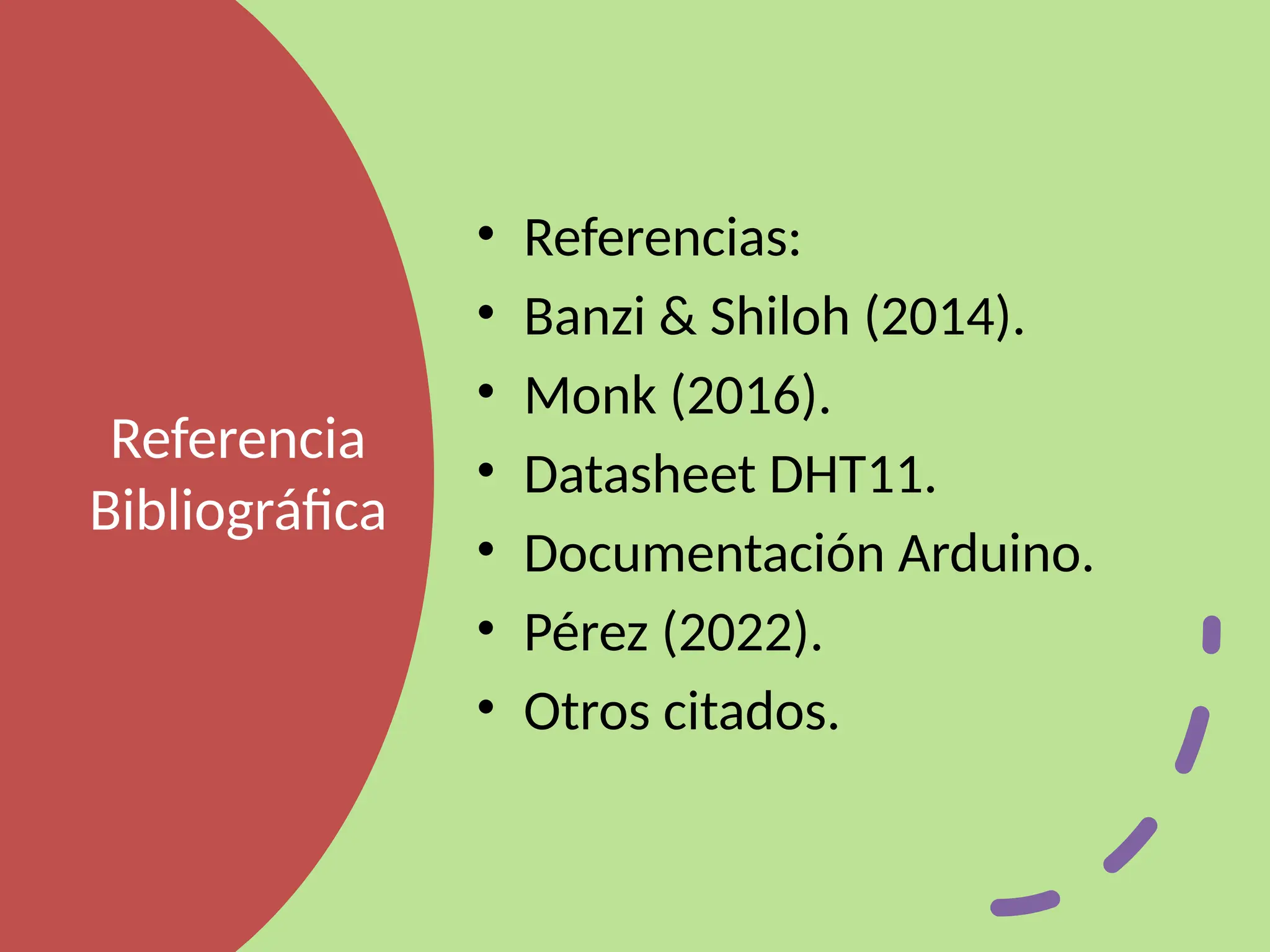

11. Referencia
Bibliográfica
• Referencias:
• Banzi & Shiloh (2014).
• Monk (2016).
• Datasheet DHT11.
• Documentación Arduino.
• Pérez (2022).
• Otros citados.

12. Anexo:
Diagrama / Tabla

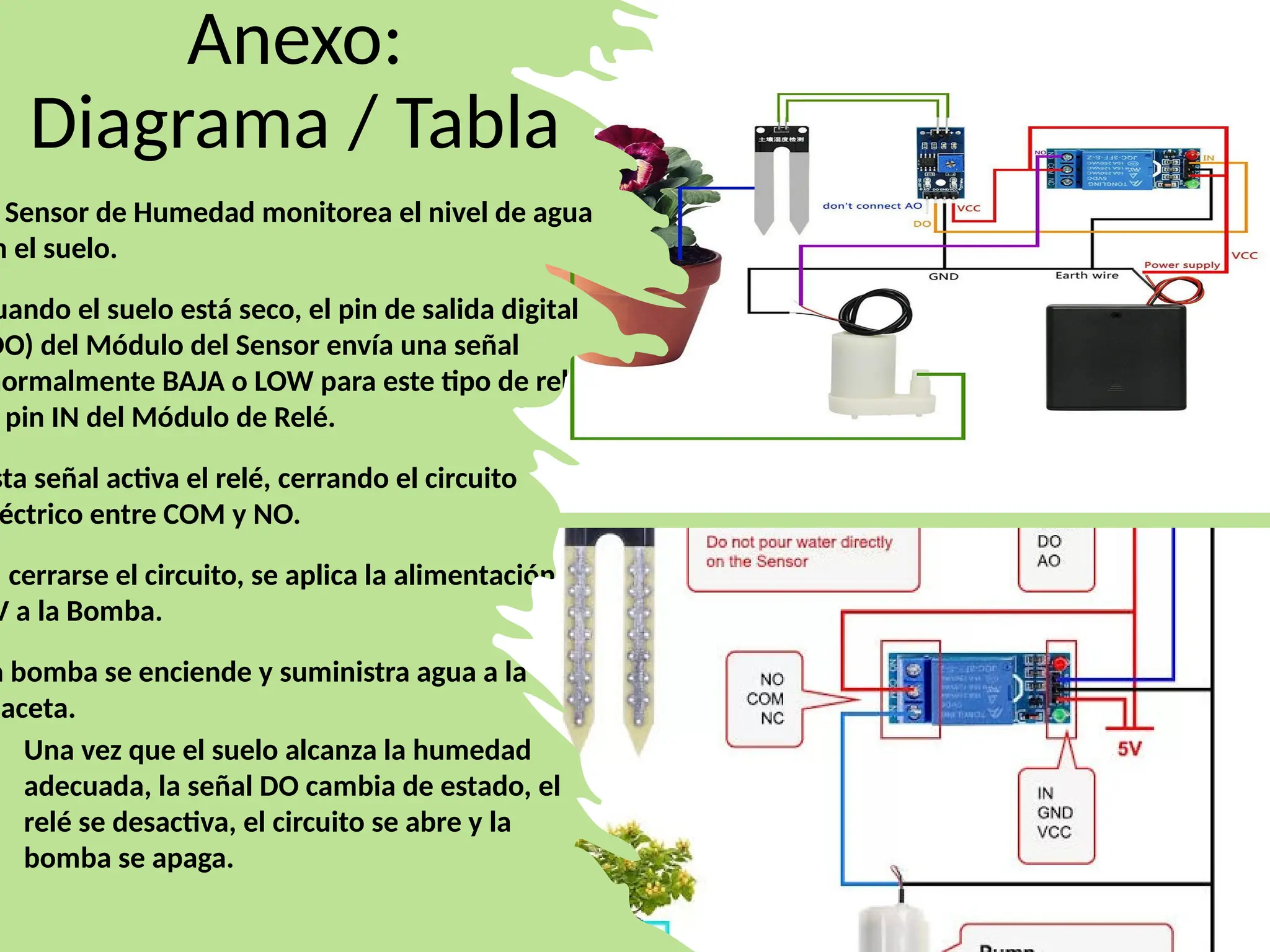

Sensor de Humedad monitorea el nivel de agua
n el suelo.
uando el suelo está seco, el pin de salida digital
DO) del Módulo del Sensor envía una señal
normalmente BAJA o LOW para este tipo de relé)
pin IN del Módulo de Relé.
sta señal activa el relé, cerrando el circuito
éctrico entre COM y NO.
l cerrarse el circuito, se aplica la alimentación de
V a la Bomba.
a bomba se enciende y suministra agua a la
maceta.
Una vez que el suelo alcanza la humedad
adecuada, la señal DO cambia de estado, el
relé se desactiva, el circuito se abre y la
bomba se apaga.
