La Electricidad

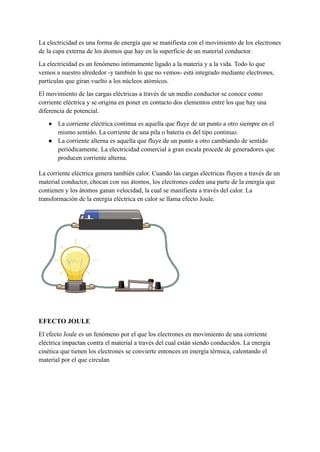

3. La electricidad es una forma de energía que se manifiesta con el movimiento de los electrones
de la capa externa de los átomos que hay en la superficie de un material conductor.
La electricidad es un fenómeno íntimamente ligado a la materia y a la vida. Todo lo que
vemos a nuestro alrededor -y también lo que no vemos- está integrado mediante electrones,
partículas que giran vuelto a los núcleos atómicos.
El movimiento de las cargas eléctricas a través de un medio conductor se conoce como
corriente eléctrica y se origina en poner en contacto dos elementos entre los que hay una
diferencia de potencial.
● La corriente eléctrica continua es aquella que fluye de un punto a otro siempre en el
mismo sentido. La corriente de una pila o batería es del tipo continuo.
● La corriente alterna es aquella que fluye de un punto a otro cambiando de sentido
periódicamente. La electricidad comercial a gran escala procede de generadores que
producen corriente alterna.
La corriente eléctrica genera también calor. Cuando las cargas eléctricas fluyen a través de un
material conductor, chocan con sus átomos, los electrones ceden una parte de la energía que
contienen y los átomos ganan velocidad, la cual se manifiesta a través del calor. La
transformación de la energía eléctrica en calor se llama efecto Joule.
EFECTO JOULE
El efecto Joule es un fenómeno por el que los electrones en movimiento de una corriente
eléctrica impactan contra el material a través del cual están siendo conducidos. La energía
cinética que tienen los electrones se convierte entonces en energía térmica, calentando el
material por el que circulan

4. fuentes: https://www.caloryfrio.com/calefaccion/que-es-el-efecto-joule-
https://icaen.gencat.cat/es/energia/formes/electricitat/que_es/index.html

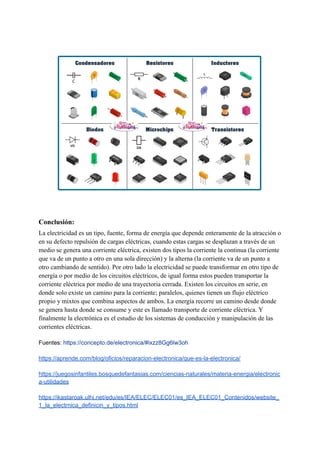

Conclusión:
En resumen, la electricidad es una forma de energía generada por el movimiento de electrones en
átomos de materia conductora. Puede ser de corriente continua (CC) o corriente alterna (CA), con
diversas aplicaciones en dispositivos y sistemas. Los circuitos eléctricos pueden ser en serie, paralelo
o mixtos, y se rigen por la ley de Ohm. El transporte eléctrico es esencial para distribuir la electricidad
desde las centrales a los usuarios. Las magnitudes eléctricas clave son la tensión, intensidad y
resistencia, relacionadas por la ley de Ohm. La energía eléctrica se mide en julios o kilovatios-hora, y
el efecto Joule convierte la energía eléctrica en calor en los conductores. Los contadores eléctricos
miden el consumo en kilovatios-hora, La electrónica es una disciplina que se basa en la conducción y
manejo de electrones y partículas cargadas eléctricamente. Sus aplicaciones son diversas y abarcan
desde sistemas de control hasta electrónica médica. Su importancia radica en su contribución a la
modernidad y la evolución de la sociedad, formando parte de la "era digital". La electrónica se divide
en electrónica analógica y electrónica digital, dependiendo del tipo de señal con el que trabaje.
Elementos como circuitos integrados, microcontroladores, capacitores, transistores, tubos de vacío y
resistencias son fundamentales en esta disciplina. En resumen, la electrónica es esencial en la creación
de sistemas y herramientas autónomas, así como en la comunicación y la tecnología en nuestra vida
cotidiana.
La Corriente Continua

5. La corriente continua, también conocida como CC o DC por sus siglas en inglés (Direct
Current), es un tipo de corriente eléctrica en la cual el flujo de carga eléctrica se mantiene
constante en una dirección determinada. A diferencia de la corriente alterna (CA), que
cambia su dirección periódicamente, la corriente continua fluye de manera constante en un
solo sentido.
La generación de corriente continua se lleva a cabo mediante fuentes de energía como
baterías, pilas o generadores DC. En este tipo de corriente, los electrones se desplazan desde
el polo negativo hacia el polo positivo de la fuente de alimentación, creando un flujo continuo
de carga eléctrica.
Una de las características principales de la corriente continua es que su voltaje se mantiene
constante a lo largo del tiempo. Esto significa que la diferencia de potencial entre los dos
polos de la fuente de alimentación no varía, lo que facilita su aplicación en dispositivos
electrónicos que requieren una tensión estable y constante.
La corriente continua tiene diversas aplicaciones en nuestra vida cotidiana. Por ejemplo, es
utilizada en dispositivos electrónicos portátiles como teléfonos móviles, computadoras
portátiles y reproductores de música. También se emplea en sistemas de carga de vehículos
eléctricos y en la transmisión y almacenamiento de energía solar y eólica.
Fuentes :
https://concepto.de/corriente-continua/
https://images.app.goo.gl/RmMccWyjjEaz7YEeA.
Conclusión:
En resumen, la corriente continua es un tipo de corriente eléctrica constante en dirección y
magnitud, que se utiliza en una amplia variedad de aplicaciones electrónicas y energéticas en
nuestra vida diaria.

6. Corriente Alterna:
La corriente alterna más llamada como la CA, es un tipo de corriente eléctrica, en la que la
dirección del flujo de electrones va y viene a intervalos regulares o en ciclos. La corriente que
fluye por las líneas eléctricas y la electricidad normalmente en las casas procedente de los
enchufes de la pared es corriente alterna.
La corriente estándar utilizada en los EE.UU es de 60 ciclos por segundo, es decir, una
frecuencia de 60 Hz; en Europa y en la mayor parte del mundo es de 50 ciclos por segundo
osea que es una frecuencia de 50 Hz.
Que Es La Frecuencia?
La frecuencia de la CA es el número de ciclos por segundo de una onda sinusoidal de
corriente alterna (CA).
Dicho de otra forma, la frecuencia es la velocidad a la que la corriente cambia de sentido
por segundo. Se mide en hercios (Hz), una unidad internacional de medida donde 1 hercio
es igual a 1 ciclo por segundo.
En su forma más básica, la frecuencia es cuántas veces se repite algo. En el caso de
corriente eléctrica, la frecuencia es el número de veces que una onda sinusoidal se repite, o
completa, un ciclo de positivo a negativo.
Ejemplo: si una corriente alterna tiene una frecuencia de 5 Hz (véase el diagrama siguiente),
eso indica que su forma de onda se repite 5 veces en 1 segundo.

7. Cuantos más ciclos ocurren por segundo, mayor será la frecuencia.
La siguiente es parte de la terminología relacionada con la frecuencia:
Hercio (Hz): un hercio es igual a un ciclo por segundo.
Ciclo: una onda completa de corriente alterna o tensión.
Alternancia: la mitad de un ciclo.
Período: el tiempo requerido para producir un ciclo completo de una forma de onda.
La Diferencia Entre La Corriente Alterna y Continua:
● Total de energía transportada. En corriente continúa, la energía, transportada está
limitada a la capacidad de transporte del elemento utilizado (baterías, pilas, etc.). En
cambio, en la corriente alterna, el límite lo fijé quien genera esa energía.
● :
● Conexión. En CC (corriente continúa) es imprescindible conectar cada polo con su
opuesto para que haya corriente, pero si hablados de corriente CA (corriente alterna)
la cosa cambia. No importa donde conectemos un dispositivo, está permite su
conexión (enchufes de casa).
● Sentido de la corriente. Mientras que la corriente continua tiene una única
dirección. La corriente alterna es como si diera un paso adelante y otro hacia atrás.
Esto es debido a que la fuente que genera esa corriente no siempre tiene la misma
intensidad, por tanto, va cambiando constantemente.
● Tensión utilizada. En corriente continua, la tensión o voltaje siempre será el mismo.
En cambio, en corriente alterna podrá variar en función del lugar donde se
encuentre. Por lo general, antes de llegar a una ciudad, se rebaja el voltaje para que
no haya sobretensiones o cortes de luz mediante transformadores.
● Almacenamiento. La energía transportada por corriente continua puede
almacenarse, tal y como ocurre en los sistemas fotovoltaicos con baterías. Por otro

8. lado, la corriente alterna no dispone de esta opción, por lo que siempre se utilizará lo
que se consuma.
Fuentes:
Https://.www.fluke.com
Https://ec.europeo.ey
Https://we.tunergia.es
Conclusión:
La corriente alterna habita más en los lugares cotidianos e industrias, se ubican en los
enchufes de las paredes, este tiene un funcionamiento muy indeciso, ya que es una corriente
eléctrica que contiene ciclos e intervalos irregulares y es una corriente que fluye por líneas
eléctricas y la electricidad. A cambio la corriente continúa es un tipo de corriente eléctrica
constante en dirección y magnitud.
El Circuito Eléctrico (Serie, Paralelo y Mixto)
Un circuito eléctrico es el conjunto de elementos eléctricos conectados entre sí que permiten
generar, transportar y utilizar la energía eléctrica con la finalidad de transformarla en otro tipo
de energía.
Un circuito es una interconexión de componentes eléctricos (como baterías, resistores,
inductores, condensadores, interruptores, transistores, entre otros) que transportan la corriente
eléctrica a través de una trayectoria cerrada.
La corriente eléctrica es un movimiento de electrones, por lo tanto, cualquier circuito debe
permitir el paso de los electrones por los elementos que lo componen.
Las partes que conforma un circuito eléctrico son:
● Generador. Parte del circuito donde se produce la electricidad, manteniendo una
diferencia de tensión entre sus extremos.
● Conductor. Hilo por donde circulan los electrones impulsados por el generador.

9. ● Resistencia eléctrica. Son elementos del circuito que se oponen al paso de la
corriente eléctrica.
● Interruptor. Elemento que permite abrir o cerrar el paso de la corriente eléctrica. Si
el interruptor está abierto no circulan los electrones y si está cerrado permite su paso.
Todos los componentes de un circuito eléctrico son representados gráficamente mediante
símbolos elementales aceptados por normas internacionales. Los esquemas de los circuitos
eléctricos son dibujos simplificados que se utilizan para ver de forma clara y rápida cómo
están conectados los circuitos.
La ley de Ohm dice: "en un circuito eléctrico, la intensidad de la corriente que lo recorre es
directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia
que este presenta". Su fórmula es la siguiente:
V = R · I
¿Qué es un circuito en serie?
Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la
Corriente, que debe alcanzar a todos los bornes o terminales conectados en la red de manera
sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el de entrada del
siguiente.
Los circuitos en serie suministran a los terminales la misma cantidad de corriente en la misma
idéntica intensidad, y provee al circuito de una resistencia equivalente igual a la suma de las
resistencias de cada terminal conectado, pero siempre más alta que la mayor de ellas; esto
significa que a medida que añadimos terminales, la resistencia incrementa (en vez de
disminuir, como en los circuitos en paralelo).

10. Los circuitos en serie son útiles porque permiten la suma del voltaje, sobre todo en lo referido
a generadores; esto es, permiten acumular la potencia de la red. Por eso ciertos aparatos
emplean un número determinado de baterías para alimentarse, porque sólo así pueden
alcanzar el voltaje requerido. Caso contrario requerirían una sola pila más potente y costosa.
Elementos de un Circuito en Serie
Los elementos que componen un circuito en serie no son en esencia distintos de los de un
circuito de otro tipo. La diferencia sustancial es cómo están dispuestos. De ese modo,
tenemos que un circuito en paralelo se compone de:Una fuente eléctrica. En donde se origina
la energía que se transmite por el conductor.
● Un conductor. Usualmente está elaborado de un material metálico (cobre, etc.) que
va desde la fuente hasta los terminales y de vuelta, permitiendo el flujo electrónico
que es la electricidad.
● Terminales o receptores. Que son cada uno de los dispositivos conectados a la red
eléctrica, los cuales reciben la corriente y la transforman en otro tipo de energía:
lumínica si son bombillas, cinética si son motores, etc.
Aplicaciones de un Circuito en Serie
Un ejemplo de Circuito en Serie son las luces de navidad con que se adorna el árbol venían
en circuitos en serie, lo que hacía más económica su producción, ya que la suma de voltajes
de la serie sostenía la tensión eléctrica para hacerlos brillar, pero significaba que al fundirse
uno de los pequeños bombillos, toda la red de allí en adelante se interrumpió.
¿Qué es un circuito paralelo?
Cuando hablamos de un circuito en paralelo o una conexión en paralelo, nos referimos a una
conexión de dispositivos eléctricos (como bobinas, generadores, resistencias, condensadores,
etc.) colocados de manera tal que tanto los terminales de entrada o bornes de cada uno, como
sus terminales de salida, coincidan entre sí.

11. A diferencia de los circuitos en paralelo, diseñados para mantener el flujo ante la falla de un
dispositivo, los circuitos en serie presentan un sólo recorrido para la electricidad desde y
hacia la fuente, por lo que un fallo en la cadena de transmisión acarrearía la interrupción del
flujo eléctrico.
El circuito paralelo es el modelo empleado en la red eléctrica de todas las viviendas, para que
todas las cargas tengan el mismo voltaje. Si lo entendemos usando la metáfora de una tubería
de agua, tendríamos dos depósitos de líquido que se llenan simultáneamente desde una
entrada común, y se vacían del mismo modo por un desagüe compartido.
Este tipo de circuitos permiten reparar alguna conexión o dispositivo sin que se vean
afectados los demás, y además mantiene entre todos los dispositivos la misma exacta tensión,
a pesar de que mientras más dispositivos sean más corriente deberá generar la fuente
eléctrica. Además, la resistencia obtenida de esta manera es menor que la sumatoria de las
resistencias del circuito completo: mientras más receptores, menor resistencia.
La gran ventaja de los circuitos en paralelo es esa: la independencia de cada estación de la
red, cuya posible falla no alteraría en absoluto la diferencia de potencial que hay en los
extremos del circuito.
Fórmulas de un circuito en paralelo
Los valores totales de un circuito paralelo se obtienen mediante la suma simple. Las fórmulas
para ello son las siguientes:
● Intensidad. It = I1 + I2 + I3 … +In
● Resistencias. 1/RT = 1/R1 + 1/R2 + 1/ R3… +1/ Rn
● Condensadores. Ct = C1 + C2 + C3 … + Cn

12. Aplicaciones de un circuito Paralelo
Un ejemplo de un circuito paralelo lo constituye una lámpara que tenga varias bombillas
encendidas al mismo tiempo. En caso de que una de dichas bombillas se funda y deje de
operar, el flujo eléctrico no se interrumpirá hacia las otras bombillas, que seguirán brillando.
Esto se debe a que cada una posee su propia línea paralela de suministro de energía.
¿Qué es un Circuito Mixto?
Existen dos formas básicas de conectar componentes eléctricos en un circuito: se pueden
conectar mediante conexiones en serie o mediante conexiones en paralelo. Una tercera forma
de circuito implica el uso dual de conexiones en serie y en paralelo; dichos circuitos se
denominan circuito mixto.
Es decir, un circuito mixto es una combinación de varios elementos conectados tanto en serie
como en paralelo. Sus propiedades y características son una combinación de ambos tipos de
conexión.
Si los elementos de un circuito están conectados en serie y otros en paralelo, sería un circuito
eléctrico mixto. En otras palabras, esta es una combinación de circuitos en serie y en paralelo.
Características del Circuito Mixto
● Se caracteriza por estar compuesta por la combinación de circuitos en serie y paralelo.
● El voltaje varía dependiendo de la caída de tensión entre cada nodo.
● La intensidad de la corriente varía dependiendo de la conexión.
● Existen dos fórmulas para calcular la resistencia total del circuito mixto.

13. En general, los circuitos mixtos tienen una fuente de alimentación conectada en serie con un
interruptor que energiza todo el sistema por igual. Después de este alimentador, generalmente
hay varios circuitos secundarios cuya configuración varía de acuerdo con la estructuración de
los receptores: circuitos en serie y paralelo sin un patrón específico.
Dada la infinidad de combinaciones posibles entre circuitos en serie y en paralelo, los
circuitos eléctricos mixtos son ideales para establecer enlaces y conmutaciones diversas a lo
largo de toda la conexión.
En el caso de las conexiones que se encuentren en serie, al desconectar una parte de este lazo
o malla todo el circuito adyacente quedará desincorporado del montaje automáticamente. En
cambio, si se trata de circuitos secundarios en paralelo, en caso de que uno de los
componentes se funda y se genere un punto abierto, el otro ramal seguirá funcionando de
manera independiente.
Aplicaciones de un Circuito Mixto
La gran mayoría de los electrodomésticos y dispositivos electrónicos se fabrican en base a
circuitos mixtos. Esto significa que los teléfonos móviles, computadoras, televisores, hornos
de microondas y otros utensilios y aparatos similares tienen circuitos eléctricos mixtos como
parte fundamental de sus conexiones internas.
Conclusión:
Los circuitos eléctricos son conjuntos de elementos eléctricos que permiten generar,
transportar y utilizar la energía eléctrica con la finalidad de transformarla en otro tipo de
energía. Hay tres tipos de circuitos eléctricos: En serie se diferencia en que los receptores se
unen de un lado a otro de tal forma que si uno se desconecta los siguientes dejarán de
funcionar. Los circuitos paralelos donde los receptores se entrelazan, por un lado la entrada y
por el otro la salida. terminando con la tensión de todos los receptores juntos es equivalente a
la tensión total del circuito y los circuitos Mixtos, que son circuitos que unen mecanismos en
serie y paralelo.

14. Fuente:https://materialesdeaprendizaje.org/archivos/electricidad/Circuitos_Conexin_M
ixta/el_circuito_mixto.html
Fuente: https://concepto.de/circuito-en-serie/#ixzz8Gdat65jr
Fuente: https://industriasgsl.com/blogs/blog/que-es-un-circuito-electrico
Fuente: https://electronicaonline.net/circuito-electrico/circuito-mixto/
Fuente:https://www.fundacionendesa.org/es/educacion/endesa-educa/recursos/elementos
-circuito-electrico
Fuente: https://voltione.com/pages/que-es-circuito-electrico
Transporte De Corriente Eléctrica
¿Qué es el transporte de energía?
El transporte eléctrico permite transferir la energía producida en las centrales hasta los
centros de consumo. Dicho de otra manera, es el camino que realiza la electricidad
desde que se genera hasta que comienza a distribuirse.
El transporte de corriente eléctrica es un componente fundamental de la distribución de
energía eléctrica en todo el mundo.
Aspectos claves:
1. **Conductores eléctricos:** Los conductores eléctricos son materiales, generalmente
metales como el cobre o el aluminio, que permiten el flujo de electrones. Estos materiales
tienen baja resistencia eléctrica, lo que minimiza las pérdidas de energía durante el transporte.

15. 2. **Transmisión y distribución:** La electricidad se transporta en dos etapas: transmisión y
distribución. En la etapa de transmisión, la electricidad se lleva desde centrales eléctricas,
como plantas de energía, hasta subestaciones de alto voltaje. Se utiliza corriente alterna (CA)
para la transmisión a larga distancia debido a su eficiencia en la reducción de pérdidas. Las
líneas de transmisión son a menudo cables aéreos sostenidos por torres.
3. **Transformación de voltaje:** En las subestaciones de alto voltaje, la electricidad se
transforma para aumentar la tensión. Esto reduce aún más las pérdidas de energía durante el
transporte. Luego, en las subestaciones de distribución, la tensión se reduce nuevamente para
hacerla segura para su uso en hogares y empresas.
4. **Distribución local:** La electricidad se lleva desde las subestaciones de distribución a
través de cables subterráneos o líneas aéreas hasta los usuarios finales. Esto puede implicar
una red compleja de distribución que asegura que la energía llegue de manera confiable a
hogares, industrias y negocios.
5. **Control y monitoreo:** Los sistemas de transporte y distribución de electricidad se
controlan y monitorean cuidadosamente para garantizar la continuidad del suministro y la
seguridad. Se utilizan dispositivos como interruptores, transformadores y dispositivos de
protección para gestionar el flujo de corriente y responder a problemas, como cortocircuitos.
6. **Desafíos:** El transporte de electricidad enfrenta desafíos como la pérdida de energía
debido a la resistencia de los conductores, la necesidad de mantener la calidad del suministro,
la gestión de la demanda y la integración de fuentes de energía renovable en la red eléctrica.

16. 7. **Innovaciones:** Se están desarrollando tecnologías avanzadas, como superconductores
y sistemas de transmisión de CC de alta tensión, para mejorar la eficiencia y la capacidad de
transporte de la electricidad a larga distancia.
¿Cómo funciona el transporte eléctrico?
El transporte de electricidad se efectúa a través de líneas de transporte a tensiones elevadas
que, junto con las subestaciones eléctricas, forman la red de transporte. Para poder transportar
la electricidad con las menores pérdidas de energía posibles es necesario elevar su nivel de
tensión. Las líneas de transporte o líneas de alta tensión están constituidas por un elemento
conductor (cobre o aluminio) y por los elementos de soporte (torres de alta tensión). Éstas,
una vez reducida su tensión hasta la red de distribución, conducen la corriente eléctrica a
largas distancias.
La red de transporte está mallada, lo que significa que todos los puntos están interconectados
y que, si se produce una incidencia en algún lugar, el abastecimiento está garantizado ya que
la electricidad puede llegar desde otra línea. Además, la red de transporte está telecontrolada,
es decir, las averías se pueden detectar y aislar desde el centro de control.
Conclusión:
El transporte de la corriente eléctrica es un proceso esencial que permite la distribución de
electricidad desde su generación hasta los lugares donde se necesita, desempeñando un papel
crucial en la vida moderna y la economía global.
Fuente:
https://www.fundacionendesa.org/es/educacion/endesa-educa/recursos/transporte-de-electrici
dad#:~:text=%C2%BFQu%C3%A9%20es%20el%20transporte%20de,hasta%20que%20com
ienza%20a%20distribuirse.

17. Términos Básicos
Teoría atómica: La electricidad tiene su origen en el movimiento de una pequeña
partícula llamada electrón que forma parte del átomo. El átomo es la porción más pequeña de
la materia y está compuesto por un núcleo donde se encuentran otras partículas, como los
protones (con carga eléctrica positiva) y los neutrones (sin carga). Alrededor del núcleo giran
en órbitas los electrones, que tienen carga negativa y hay tantos electrones como protones,
por lo que el átomo se encuentra equilibrado eléctricamente. Si un átomo pierde electrones
queda electrizado positivamente; si, por el contrario, los adquiere, queda electrizado
negativamente.
Corriente Eléctrica:Se denomina de este modo al desplazamiento de electrones sobre
un cuerpo conductor. Todos los cuerpos tienden a quedar en estado eléctricamente neutro; así,
si se ponen en contacto dos cuerpos, uno cargado con exceso de electrones y otro con defecto,
se establecerá entre ellos un intercambio de electrones hasta que se igualen eléctricamente. El
sentido convencional de la corriente eléctrica es el contrario al del movimiento de los
electrones, esto es, de + a -.
Circuitos Eléctricos:Es el camino a través del cual se desplazan los electrones. El
circuito eléctrico es parecido a un circuito hidráulico, ya que puede considerarse como el
camino que recorre la corriente (el agua) desde un generador de tensión (también
denominado como fuente) hacia un dispositivo consumidor o carga. La carga es todo aquello
que consume energía para producir trabajo: la carga del circuito puede ser una lámpara, un
motor, etc. (en el ejemplo de la ilustración la carga del circuito es una sierra que produce un
trabajo). La corriente, al igual que el agua, circula a través de unos canales o tuberías; son los
cables conductores y por ellos fluyen los electrones hacia los elementos consumidores. En el
circuito hidráulico, la diferencia de niveles creada por la fuente proporciona una presión
(tensión en el circuito eléctrico) que provoca la circulación de un caudal de líquido
(intensidad); la longitud y la sección del canal ofrecen un freno al paso del caudal (resistencia
eléctrica al paso de los electrones). De modo análogo en el circuito eléctrico, la corriente que
fluye por un conductor depende de la tensión aplicada a sus extremos y la resistencia que
oponga el material conductor; cuanto menor sea la resistencia mejor circulará la corriente.
Magnitudes Eléctricas: Con lo expuesto hasta ahora pueden definirse las tres
principales unidades eléctricas: la tensión, la intensidad y la resistencia.

18. Tensión Eléctrica (U) o Diferencia de Potencial: Se denomina tensión eléctrica
(o también voltaje) a la fuerza potencial (atracción) que hay entre dos puntos cuando existe
entre ellos la diferencia en el número de electrones. En los polos de una batería hay una
tensión eléctrica y la unidad que mide la tensión es el voltio (V).
Corriente Eléctrica (I): Es la cantidad de electrones o intensidad con la que circulan
por un conductor, cuando hay una tensión aplicada en sus extremos, se le denomina corriente
eléctrica o intensidad. La unidad que mide la intensidad es el amperio (A).
Resistencia Eléctrica (R):Los electrones que circulan por un conductor encuentran
cierta dificultad para circular libremente, ya que el propio conductor opone una pequeña
resistencia; resistencia que depende de la longitud, la sección y el material con que está
construido el conductor. La corriente fluirá mejor cuanto mayor sea la sección y menor la
longitud. La unidad que mide la resistencia es el ohmio (Ω).
Existen relaciones entre las diferentes magnitudes eléctricas. Así
tenemos:
Potencia Eléctrica:Es la cantidad de trabajo desarrollada en la unidad de tiempo. En un
circuito eléctrico es igual al producto de la tensión por la intensidad. Su unidad es el vatio
(W). Se mide con un vatímetro. La fórmula es: P=UI
El famoso físico Ohm descubrió experimentalmente la relación que existe entre estas tres
magnitudes eléctricas: intensidad, tensión y resistencia, estableciendo una ley que lleva su
nombre y que dice así: “En un circuito eléctrico, la intensidad de corriente que lo recorre, es
directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia
que presenta este”. La fórmula es : I=UR
Energía eléctrica:Es el trabajo desarrollado en un circuito eléctrico durante un tiempo
determinado. Viene dada por la fórmula: E=Pt Ws

19. Efecto Joule:Es el fenómeno por el cual la energía eléctrica se transforma en calor
cuando la corriente atraviesa un conductor. Este efecto se produce en todos los aparatos
eléctricos (ya que al estar encendidos se calientan) pero existen algunos especialmente
diseñados para transformar la energía eléctrica en calor (estufa, plancha, horno, termo de
agua…) y que van provistos de una resistencia apropiada para tal fin. A la hora de calcular el
calor disipado usaremos la fórmula de la energía en función de la resistencia: E=Q=RI2t
La unidad de energía en el sistema internacional es el Julio pero cuando se habla de calor
disipado se suele expresar en calorías. Para pasar de julios a calorías se multiplica por 0,24
con lo cual la expresión anterior podemos transformarla para que dé el resultado directamente
en calorías:
Q=0,24RI2t. Dado que el Julio es una unidad muy pequeña se suele usar como unidad de
energía en la práctica el kilovatio-hora (kWh) El instrumento que sirve para medir la energía
eléctrica es el contador eléctrico, aparato del que todos disponemos en nuestra vivienda, y
que a través de un mecanismo interno va mostrando el consumo de energía eléctrica en kWh.
Así pues, estos serían los principales conceptos sobre electricidad que debéis conocer y tener
presentes.
CONCLUSIÓN:
En conclusión los términos básicos son conceptos relacionados con la electricidad en los cuales se
encuentran fenómenos y cualidades de está, estos conceptos se ven presentes en las acciones que
tengan que ver con la electricidad y son muy importantes siempre que se vaya a tener en cuenta
alguna acción o investigación con este tema. Estos conceptos tienen que ser conocidos por cada
persona que empiece a manejar la electricidad ya que el conocimiento de estos conceptos es una gran
ayuda para entender más el funcionamiento de esta.
Fuentes:https://www.ceac.es/blog/11-conceptos-de-electricidad-que-debes-conocer

20. La Electrónica
¿Qué es la electrónica?
La electrónica se refiere a una disciplina que a su vez es una rama de la física y una
especialización de la ingeniería, esta se encarga del estudio y producción de los sistemas
basados en conducción y manejo de electrones y partículas cargadas eléctricamente.
La electrónica se basa en ciertos principios básicos como lo es el electromagnetismo, pero
también de la ciencia de los materiales y diversas formas del conocimiento científico. Las
investigaciones realizadas por este ámbito les sirven a otros campos como en la informática o
ingeniería de sistemas
Las aplicaciones de la electrónica se pueden evidenciar en nuestro día a día en:
● Los sistemas de control: Estos hacen que sea posible iniciar y detener
procesos específicos como lo son los circuitos de luz de nuestras casas.
● Electrónica de potencia: Este es el uso de dispositivos para regular la
potencia y voltaje en niveles significativos, lo cual se ve en la distribución de
energía y en procesos industriales.
● Telecomunicaciones: Se refiere a todo lo relacionado con las bases de datos y
sistemas de comunicaciones como el internet, los gadgets y artefactos
electrónicos.
● Sistemas digitales y computarizados.
● Control, robótica y automatización.
● Micro, nano y optoelectrónica.
● Electrónica médica, así como también bioingeniería.
● Sistemas de medición e instrumentación electrónica.
● Procesamiento digital de señales.
● Control, almacenamiento, procesamiento y distribución de la información.
● Conversión y distribución de la energía eléctrica.

21. ● Desarrollo y fabricación de componentes electrónicos minúsculos.
● Diseño y desarrollo de tecnologías electrónicas para realizar diagnósticos
médicos y mejorar los procesos agrícolas, de investigación, seguridad,
transporte y bienestar.
Historia De La Electrónica:
La electrónica tiene su origen
en el “Efecto Edison” el cual
muestra por primera vez la
emisión termoiónica, en otras
palabras, la posibilidad de
liberar electrones de un objeto
por medio de la aplicación de
energía calórica, esto fue
descubierto por Thomas Alva
Edison. Gracias a este efecto
se inventaron el diodo (por
John Ambrose) y el tríodo (por
Jee De Forest).
Jee De Forest es llamado el
padre de la electrónica, ya que se empezaron a amplificar señales en vez de construir fuentes
de alimentación lo que permitió posteriormente la invención de la radio, la televisión, entre
otros artefactos modernos.
Después de un tiempo los artefactos empezaron a ser más pequeños y prácticos como los
transmisores creados a mediados del siglo xx, que reemplazaron las válvulas del vacío con el
propósito de economizar y ahorrar energía
El primer circuito compuesto por planchas de silicio y seis transistores en el mismo chip se
creó más tarde, en el año de 1958. Esto le dio paso a que, en 1970, se inventara el primer
microprocesador. La electrónica ha permitido una mejora no solo en las industrias, sino
también en nuestras vidas con elementos de los que solemos depender: los teléfonos,
controles remotos, circuitos autónomos, etc.
¿Para qué sirve la electrónica?
La electrónica tiene diferentes y múltiples fines, computadoras, calculadoras, celulares,
relojes digitales, circuitos eléctricos, controles remotos, televisores y radios, es decir, la
mayoría de elementos que utilizamos existen gracias a la electrónica y toda su evolución. Por
ejemplo, uno de sus usos más importantes es la distribución de información o energía
eléctrica; por otro lado, la electrónica ayuda al crecimiento de otras materias como la robótica

22. y las telecomunicaciones sin mencionar la inevitable mejora de la capacidad tecnológica en
todos los elementos mostrados anteriormente.
Importancia de la electrónica:
El ser humano para simplificar las tareas que realiza en su vida cotidiana necesita construir
herramientas que se lo permitan, además de necesitar comunicarse a largas distancias, para
ello es necesaria la electrónica que posibilita la creación de este tipo de sistemas y
herramientas autónomas.
De forma general la electrónica es importante por tres puntos principales:
1. Los avances generados en la modernidad están formados en gran parte por la
electrónica al encargarse la misma del diseño, aplicación de circuitos y dispositivos
de transmisión, almacenar información crucial, entre muchas otras que permiten la
fácil comunicación e información de las personas.
2. La electrónica es una parte de la ciencia que avanza de manera muy rápida,
normalmente ni siquiera somos conscientes de lo rápido que esta avanza y como todas
nuestras comodidades provienen de esta, pero de igual forma su innovación constante
nos convierte en seres dependientes a ella.
3. La electrónica forma parte de lo que se conoce como “era digital”, esto significa
que se ha transformado dependiendo de nuestra forma de relacionarnos, teniendo en
cuenta las constantes ideologías cambiantes de nuestra sociedad para acomodarse a la
modernidad.

23. Tipos de electrónica:
Podemos clasificar la electrónica, dependiendo del tipo de señal a tratar, si la señal es
analógica estaremos hablando de Electrónica analógica y si la señal es digital, estaremos
hablando de Electrónica digital.
A continuación, vamos a ver un ejemplo de señales analógicas y digitales.
A. Señal analógica:
Nos damos cuenta que es una señal continua en el tiempo, la amplitud puede adquirir
infinitos valores dependiendo del instante en el que nos encontremos.
B. Señal digital:

24. En este otro tipo de señal, nos damos cuenta que la amplitud sólo puede adquirir dos y solo
dos valores independientemente del tiempo, es decir puede adquirir valores discretos por lo
que no es una señal continua.
Electrónica analógica: trata con señales continuas, analógicas, es decir con un tipo de
señales análogas a las que hay en el mundo real, modificando sus características
(simplificandolas, filtrándose, etc...). Ejemplos de señales analógicas son: temperatura,
sonido, luz, electricidad.
Electrónica digital: Trata con señales digitales o discretas, es un enfoque completamente
diferente, que se basa en convertir las señales en números.
Existe un teorema matemático (teorema de muestreo de Nyquist) que nos garantiza que
cualquier señal se puede representar mediante números, y que con estos números se puede
reconstruir la señal original.
De esta manera, una señal digital, es una señal que está descrita por un conjunto de números.
Son los números los que se manipulan, almacenan y transportan.
Elementos que intervienen en la electrónica:
A continuación veremos algunos de los elementos que intervienen en el mundo de la
electrónica:
● Circuitos integrados. Son chips pequeños que se fabrican en materiales llamados
semiconductores y que permiten añadirles otros componentes, tales como circuitos
electrónicos.
● Microcontroladores. Son un tipo de circuito integrado que tiene la finalidad de
ejecutar órdenes que se encuentran grabadas en su memoria, conformadas por CPU,
memoria y elementos periféricos.
● Capacitores o condensadores. Son conocidos también como dispositivos pasivos
que mantienen resguardada la energía eléctrica luego tras pasar por un período de
carga, para luego transmitirla tras una descarga.
● Transistores. Estos tipos de compuestos electrónicos se encuentran disponibles en
diversos aparatos que usamos de manera constante, como por ejemplo los
ordenadores. Estos permiten encender y apagar pequeñas corrientes eléctricas e
incluso magnificarlas. Por ejemplo, los transistores pueden aumentar el volumen de
los sonidos en un audífono.
● Tubos de vacío. Los tubos de vacío están compuestos por una cápsula de vidrio de la
cual se saca el aire y por algunos componentes metálicos.
● Resistencia. La resistencia es la parte de la electrónica cuyo fin es regular el paso de
la corriente en los circuitos electrónicos.

25. Conclusión:
La electricidad es un tipo, fuente, forma de energía que depende enteramente de la atracción o
en su defecto repulsión de cargas eléctricas, cuando estas cargas se desplazan a través de un
medio se genera una corriente eléctrica, existen dos tipos la corriente la continua (la corriente
que va de un punto a otro en una sola dirección) y la alterna (la corriente va de un punto a
otro cambiando de sentido). Por otro lado la electricidad se puede transformar en otro tipo de
energía o por medio de los circuitos eléctricos, de igual forma estos pueden transportar la
corriente eléctrica por medio de una trayectoria cerrada. Existen los circuitos en serie, en
donde solo existe un camino para la corriente; paralelos, quienes tienen un flujo eléctrico
propio y mixtos que combina aspectos de ambos. La energía recorre un camino desde donde
se genera hasta donde se consume y este es llamado transporte de corriente eléctrica. Y
finalmente la electrónica es el estudio de los sistemas de conducción y manipulación de las
corrientes eléctricas.
Fuentes: https://concepto.de/electronica/#ixzz8Gg6lw3oh
https://aprende.com/blog/oficios/reparacion-electronica/que-es-la-electronica/
https://juegosinfantiles.bosquedefantasias.com/ciencias-naturales/materia-energia/electronic
a-utilidades
https://ikastaroak.ulhi.net/edu/es/IEA/ELEC/ELEC01/es_IEA_ELEC01_Contenidos/website_
1_la_electrnica_definicin_y_tipos.html
