1. Tecnologías de la Información y la Comunicación Conceptos sobre Componentes de un Sistema de Cómputos Marzo 2006

2. Agenda Concepto de informática. Proceso de transformación de datos en información. Componentes para el buen uso de un computador. Conceptos fundamentales de un computador: Software + Hardware. Clasificación de Hardware (HW). Arquitectura de un computador. Conceptos avanzados.

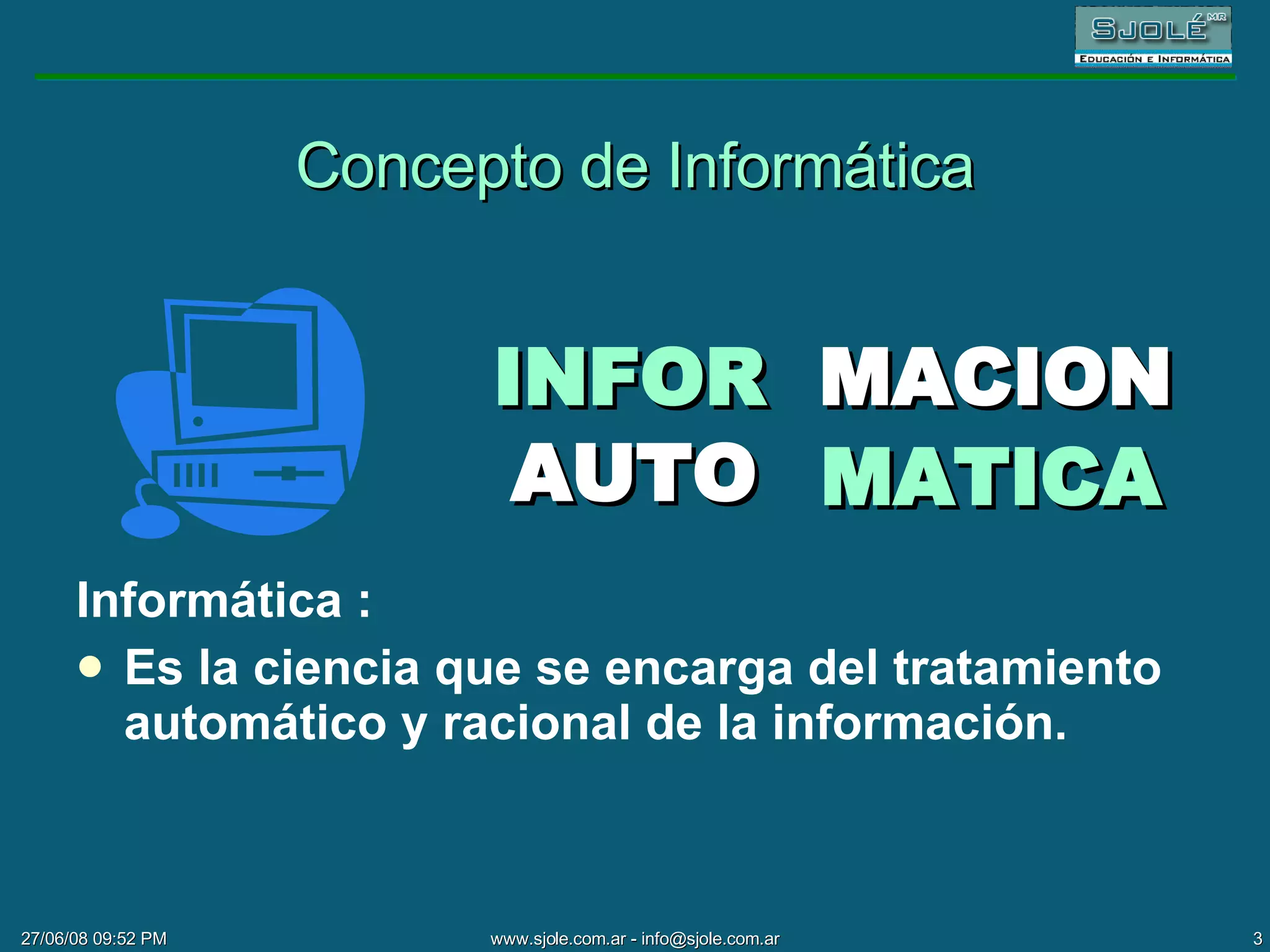

3. Concepto de Informática Informática : Es la ciencia que se encarga del tratamiento automático y racional de la información. MACION AUTO INFOR MATICA

4. Relación de los componentes Informáticos Hardware Telecomunicaciones Software R.R.H.H. SISTEMA DE INFORMACIÓN EMPRESA Estrategias Reglas Procedimientos Organización Base de datos Interdependencia

5. Relación de los componentes Informáticos Empresa actual tiende a organizarse y administrarse utilizando los sistemas de información. Los profesionales: deben conocer la capacidad de las tecnologías disponibles para solucionar retos y problemas del ambiente del negocio. tienen que familiarizarse con el vocabulario técnico que le permitirá interactuar con profesionales del sector tecnológico.

6. Proceso de datos en Información Entrada Proceso Salida Se ingresan al sistema datos que provienen del exterior El computador realiza distintas operaciones y transforma los datos 000101011010100101001110100111110101010100010101011 El computador presenta la información para uso externo

7. Unidades de Medida Las computadoras utilizan un sistema de numeración binario (0 – 1) Bit: es la unidad básica de medida de almacenamiento de información utilizada en una computadora. Byte: combinación de 8 bits. Se utiliza para medir por ejemplo, el espacio de la memoria RAM (Ej. 256 Mb), el espacio de los discos (Ejs. Disco de 3.5 de 1.44 Mb, Disco duro de 40 Gb, CD-R de 700 Mb), etc. 01 01 01 0 1 01 0 1 0 1 0 1 0 1 0 1 01 0 1 01 01 01 01 0 1 01 0 1 01 01 01 0 1 01 0 1 0 1 0 1 0 1 0 1 01 0 1 01 01 01 01 0 1 01 0 1 01 01 01 0 1 01 0 1 0 1 0 1 0 1 0 1 01 0 1 01 01 01 01 0 1 01 0 1 01 01 01 0 1 01 0 1 0 1 0 1 0 1 0 1 01 0 1 01 01 01 01 0 1 01 0 1 01 01 01 0 1 01 0 1 0 1 0 1 0 1 0 1 01 0 1 01 01 01 01 0 1 01 0 1 Esquema: Unidades de medida de almacenamiento del sistema binario. 1024 GB TB Terabyte 1024 MB GB Gigabyte 1024 KB MB Megabyte 1024 bytes KB Kilobyte Equivalencia Símbolo Unidad

8. Uso adecuado de la computadora - Componentes Hardware Software Manware Organización

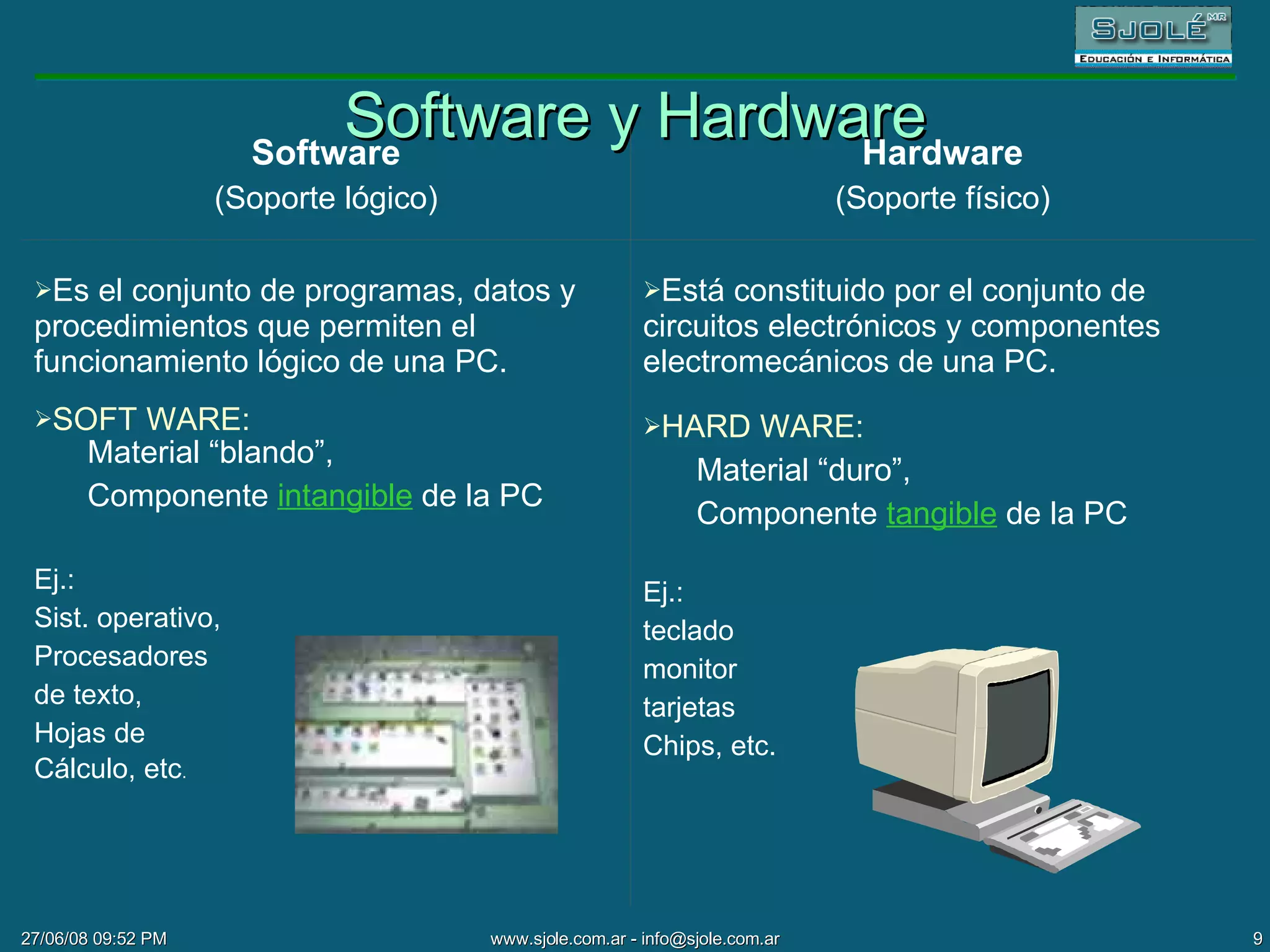

9. Software y Hardware Está constituido por el conjunto de circuitos electrónicos y componentes electromecánicos de una PC. HARD WARE: Material “duro”, Componente tangible de la PC Ej.: teclado monitor tarjetas Chips, etc. Es el conjunto de programas, datos y procedimientos que permiten el funcionamiento lógico de una PC. SOFT WARE: Material “blando”, Componente intangible de la PC Ej.: Sist. operativo, Procesadores de texto, Hojas de Cálculo, etc . Hardware (Soporte físico) Software (Soporte lógico)

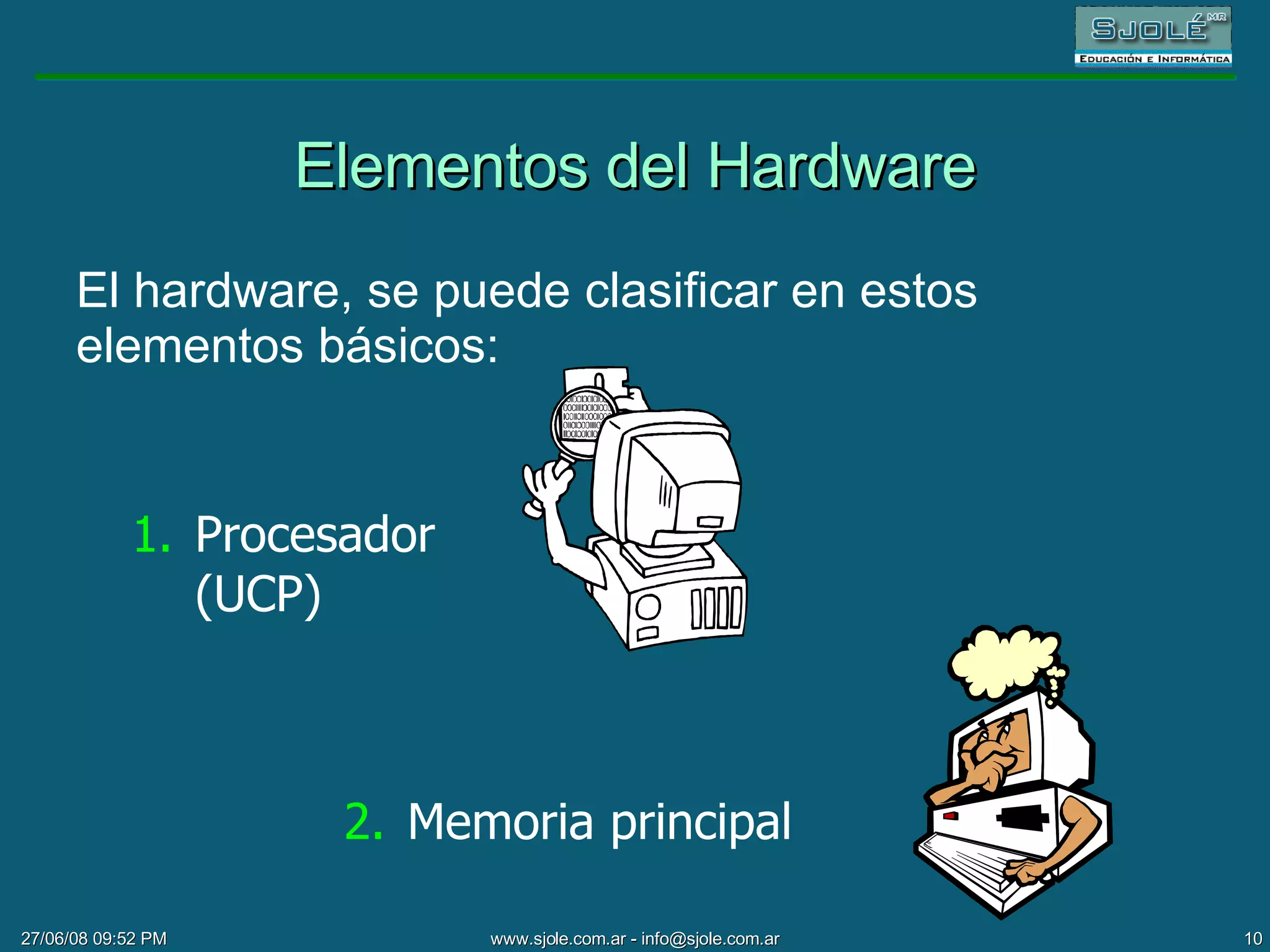

10. Elementos del Hardware El hardware, se puede clasificar en estos elementos básicos: 1. Procesador (UCP) 2. Memoria principal

11. Elementos del Hardware Dispositivos de Entrada / Salida Son dispositivos que pueden cumplir alternadamente la función de dispositivos de entrada y de dispositivos de salida. Ejemplo: Modem 3. Dispositivos de Entrada 4. Dispositivos de Salida

12. Elementos de Hardware Almacenamiento secundario

13. Arquitecto de un computador Dispositivos de Entrada Dispositivos de Salida Almacenamiento secundario Arquitectura básica de Von Neumann Unidad de Proceso Procesador (UCP) Memoria Principal

14. Unidad Central de Proceso Dispositivos de Entrada Dispositivos de Salida Unidad de Proceso Procesador (UCP) Memoria Principal Almacenamiento secundario Procesador (UCP)

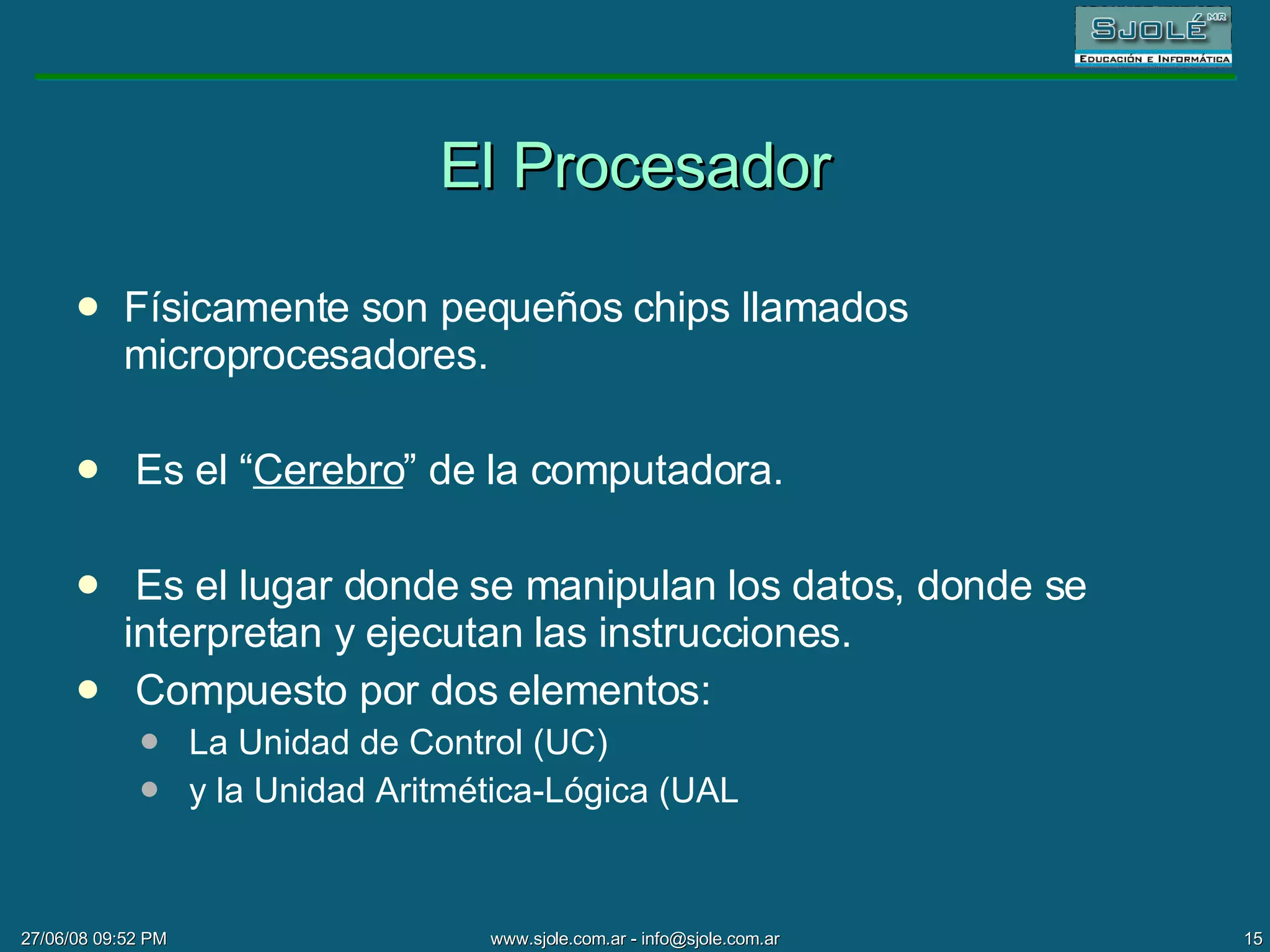

15. El Procesador Físicamente son pequeños chips llamados microprocesadores. Es el “ Cerebro ” de la computadora. Es el lugar donde se manipulan los datos, donde se interpretan y ejecutan las instrucciones. Compuesto por dos elementos: La Unidad de Control (UC) y la Unidad Aritmética-Lógica (UAL

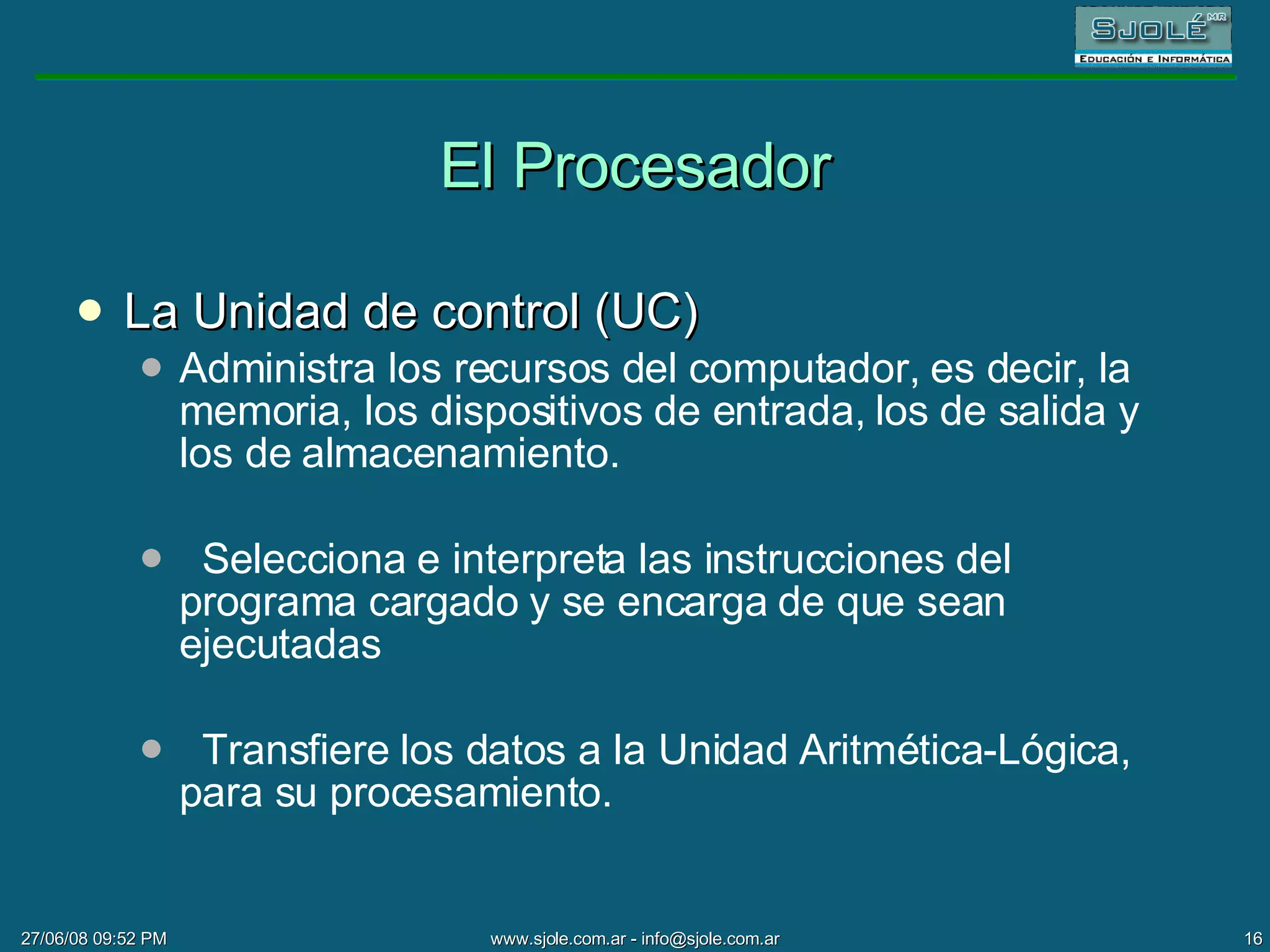

16. El Procesador La Unidad de control (UC) Administra los recursos del computador, es decir, la memoria, los dispositivos de entrada, los de salida y los de almacenamiento. Selecciona e interpreta las instrucciones del programa cargado y se encarga de que sean ejecutadas Transfiere los datos a la Unidad Aritmética-Lógica, para su procesamiento.

17. El Procesador La Unidad Aritmético Lógica Ejecuta operaciones aritméticas y comparaciones: Cálculos suma, resta, multiplicación y división Comparaciones operadores aritméticos: <, <=, =>, > operadores booleanos: OR, AND, NOT

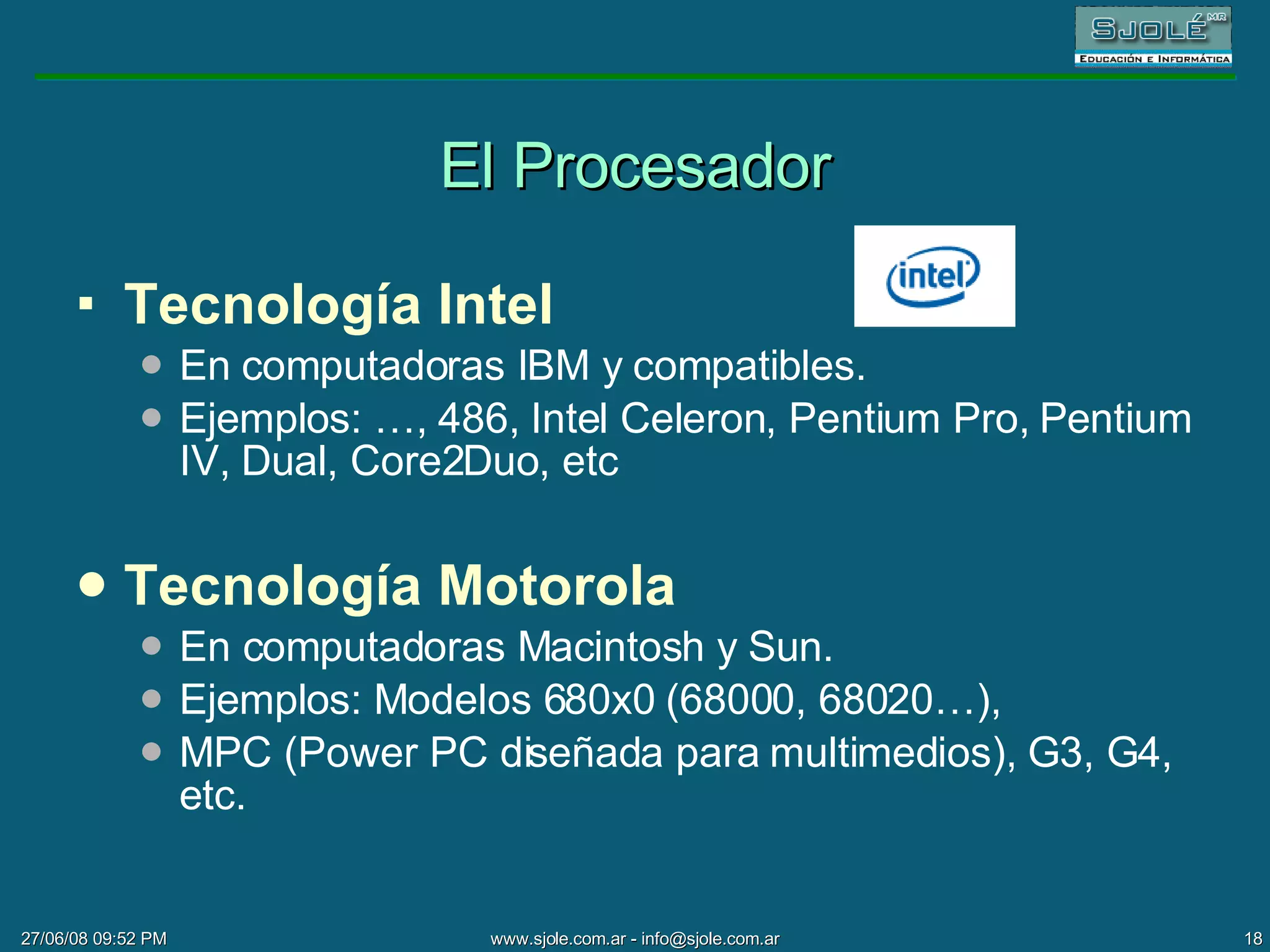

18. El Procesador Tecnología Intel En computadoras IBM y compatibles. Ejemplos: …, 486, Intel Celeron, Pentium Pro, Pentium IV, Dual, Core2Duo, etc Tecnología Motorola En computadoras Macintosh y Sun. Ejemplos: Modelos 680x0 (68000, 68020…), MPC (Power PC diseñada para multimedios), G3, G4, etc.

19. El Procesador Tecnología AMD Ejemplos: Modelos (equivalentes a modelos Pentium): 5x86, K5, K6, K7; Athlon, Sempron, Turion, etc. Tecnología Cyrix (Discontinuado)

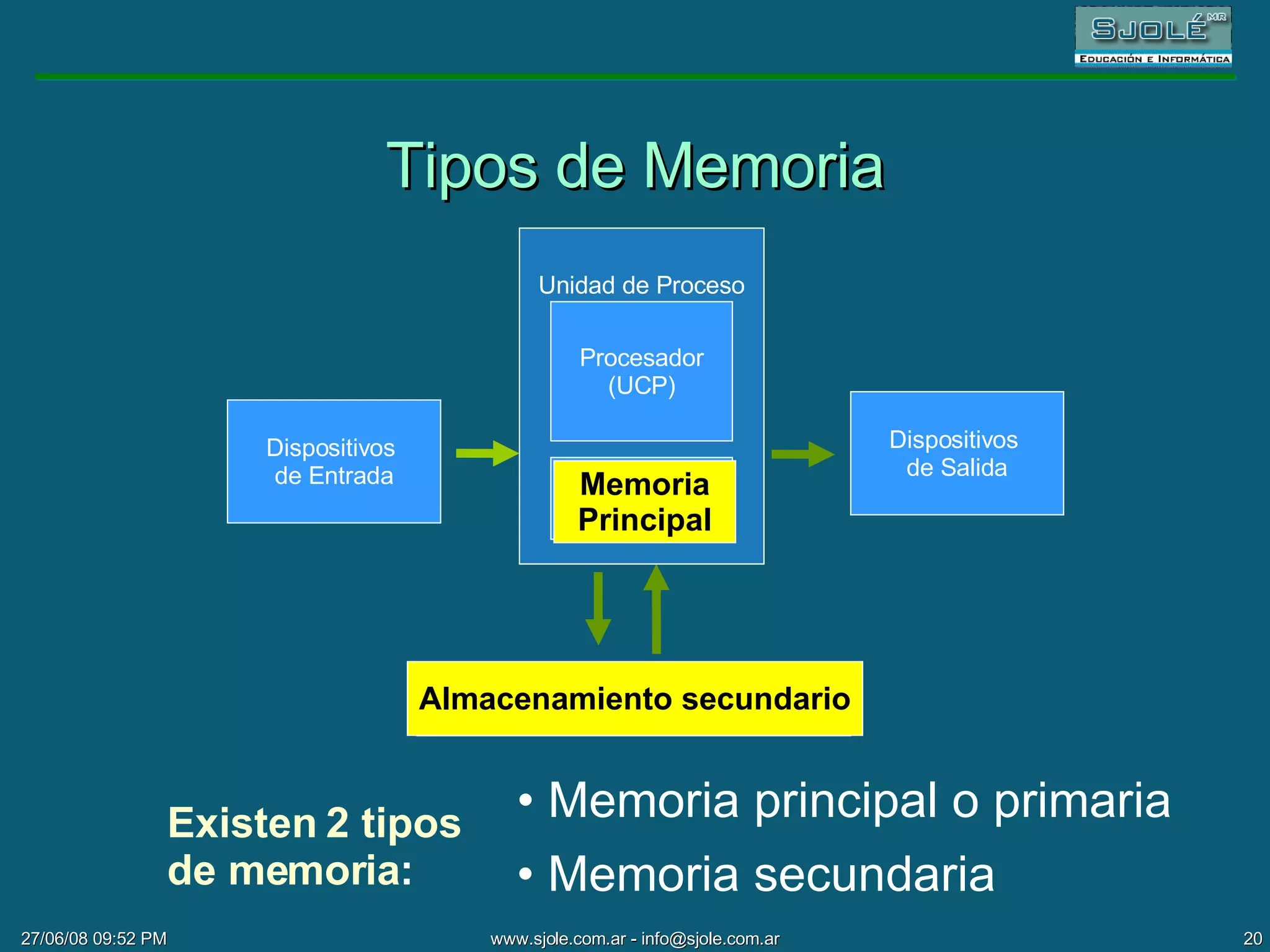

20. Tipos de Memoria Existen 2 tipos de memoria : Memoria principal o primaria Memoria secundaria Dispositivos de Entrada Dispositivos de Salida Unidad de Proceso Procesador (UCP) Memoria Principal Almacenamiento secundario Memoria Principal Almacenamiento secundario

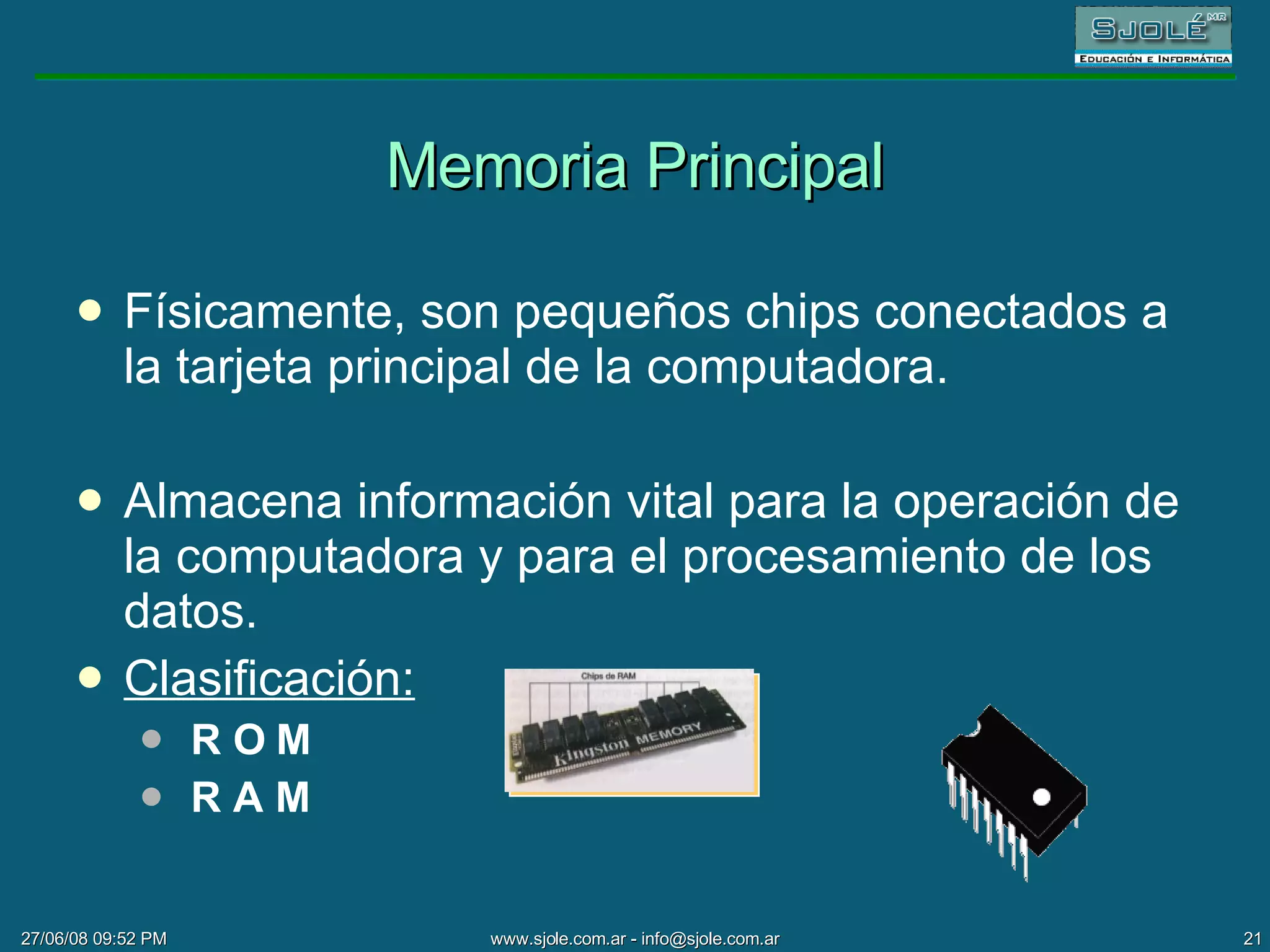

21. Memoria Principal Físicamente, son pequeños chips conectados a la tarjeta principal de la computadora. Almacena información vital para la operación de la computadora y para el procesamiento de los datos. Clasificación: R O M R A M

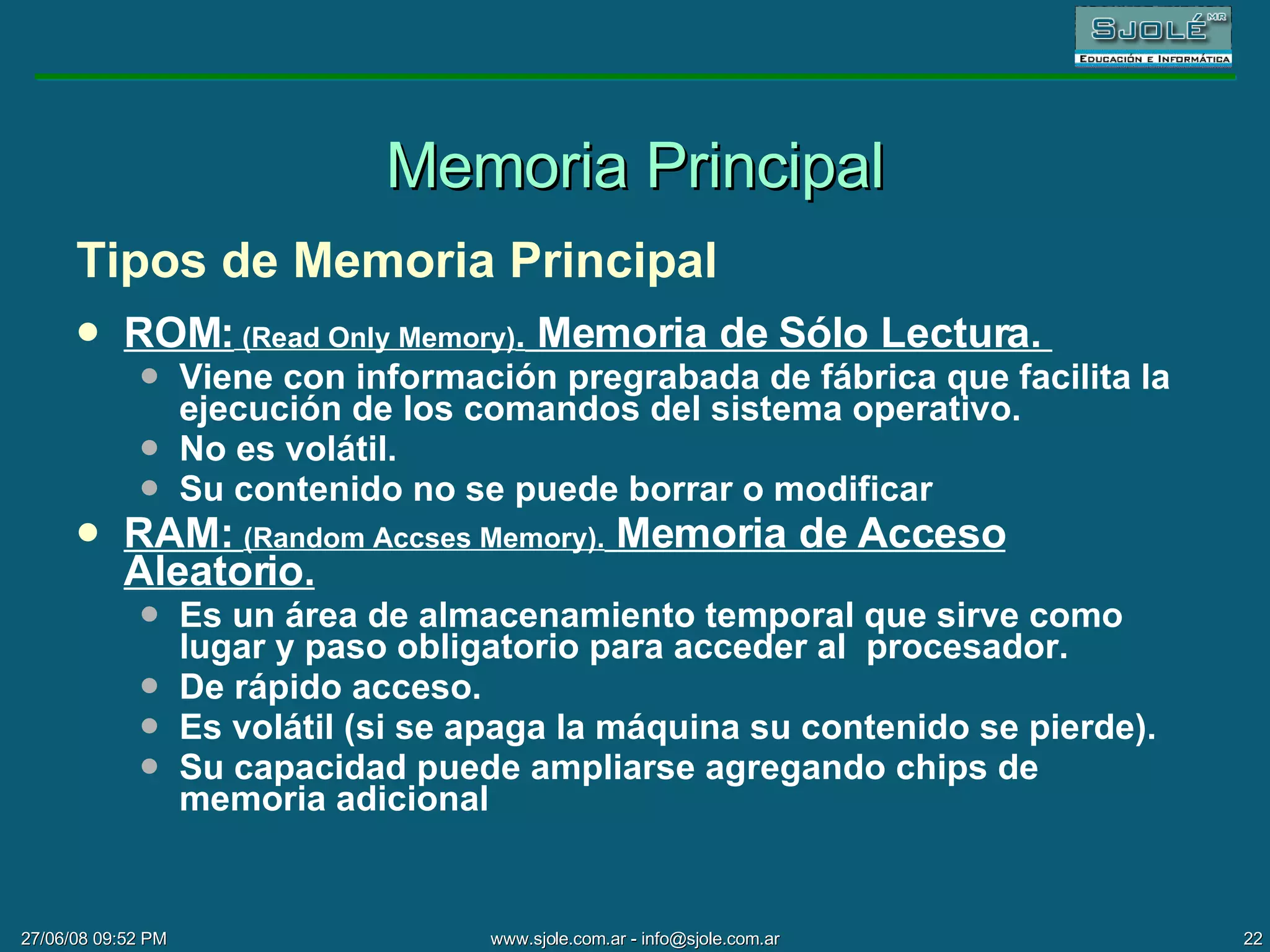

22. Memoria Principal Tipos de Memoria Principal ROM: (Read Only Memory) . Memoria de Sólo Lectura. Viene con información pregrabada de fábrica que facilita la ejecución de los comandos del sistema operativo. No es volátil. Su contenido no se puede borrar o modificar RAM: ( Random Accses Memory). Memoria de Acceso Aleatorio. Es un área de almacenamiento temporal que sirve como lugar y paso obligatorio para acceder al procesador. De rápido acceso. Es volátil (si se apaga la máquina su contenido se pierde). Su capacidad puede ampliarse agregando chips de memoria adicional

23. Memoria Auxiliar o Secundaria Es aquella que se utiliza para guardar los datos en forma permanente Características : No es Volátil Es más económica Se mide en Kb, Mb, Gb, Tb

24. Memoria Secundaria Diskette Unidades de cinta Disco Duro CD ROM ZIP Drive Pen Drive

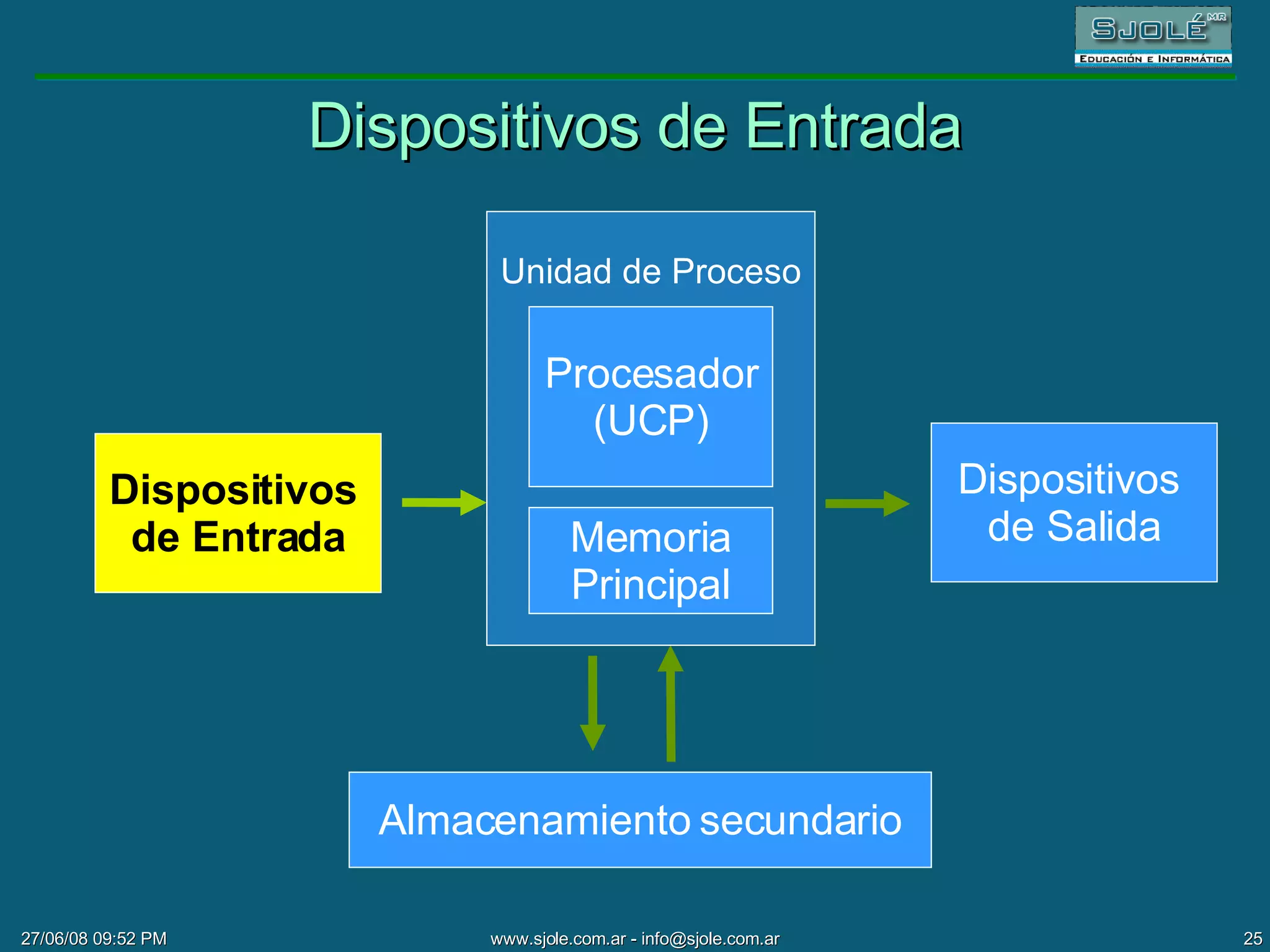

25. Dispositivos de Entrada Dispositivos de Entrada Dispositivos de Salida Almacenamiento secundario Dispositivos de Entrada Unidad de Proceso Procesador (UCP) Memoria Principal

26. Dispositivos de Entrada Conjunto de partes o dispositivos de un sistema informático que permiten el ingreso de datos análogos para ser almacenados en una forma digital manipulable por el computador.

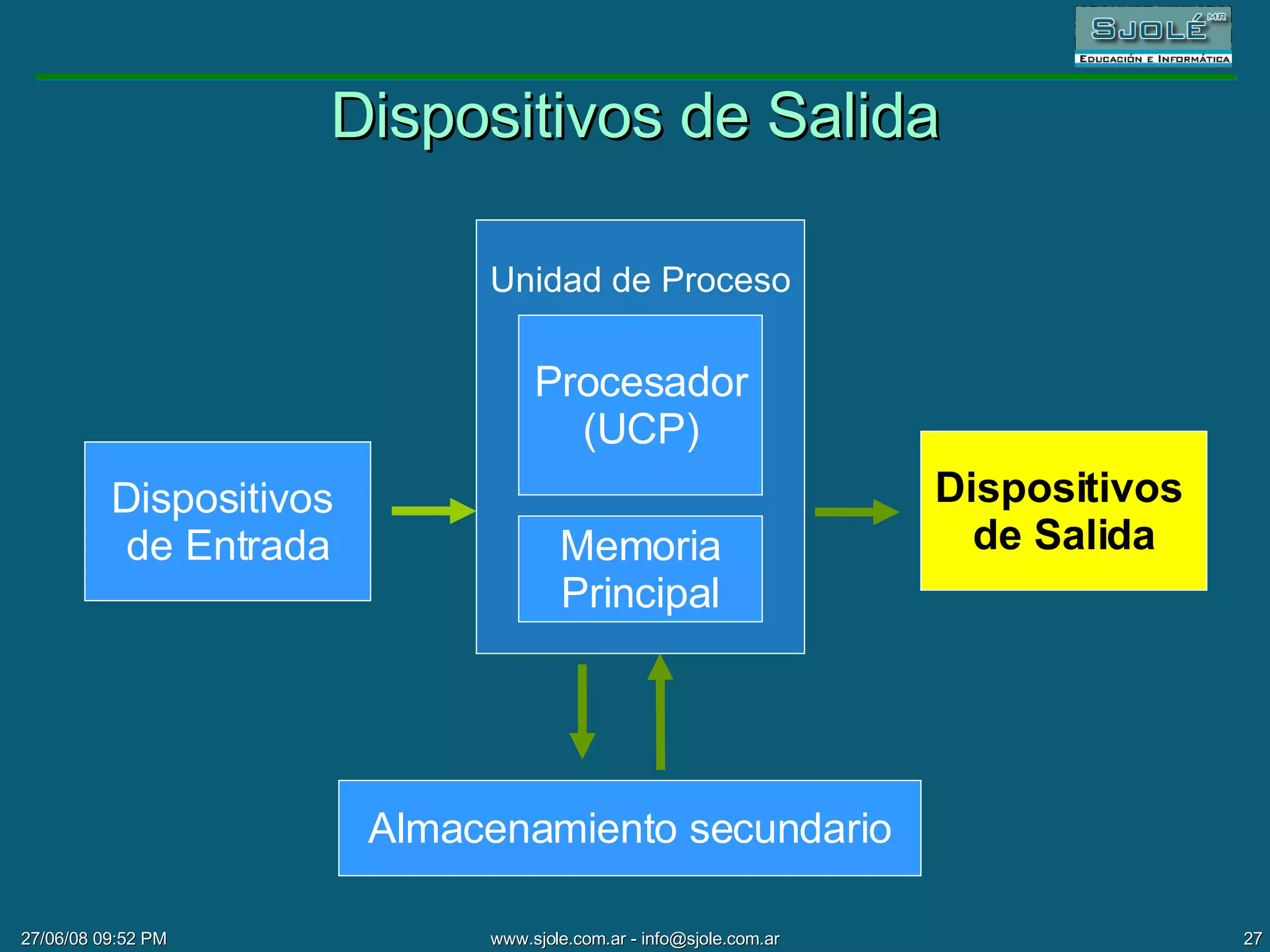

27. Dispositivos de Salida Dispositivos de Entrada Dispositivos de Salida Almacenamiento secundario Dispositivos de Salida Unidad de Proceso Procesador (UCP) Memoria Principal

28. Dispositivos de Salida Conjunto de partes o dispositivos de un sistema informático que permiten representar datos (resultantes de algún proceso) de una manera entendible para el usuario. Algunos ejemplos Monitor Impresora Plotter Parlantes

29. Conceptos Avanzados Memoria Caché Buffers El sistema de BUS Controladores

30. Conceptos Avanzados Otros componentes especializados de almacenamiento : Memoria Caché Es un dispositivo de almacenamiento temporal de muy alta velocidad, almacena datos e instrucciones con alta probabilidad de utilizarse muchas veces durante el procesamiento Su objetivo es ayudar a la memoria principal mejorando la velocidad de proceso. Buffers Es una memoria intermedia que se usa para compensar la diferencia de velocidades de flujo de datos entre un dispositivo y otro. Puede estar dentro de un periférico (ejs.: impresora, disco) o dentro de la UP.

31. Componentes avanzados El sistema de bus Son grupos de conductores que interconectan a la UCP con todos los componentes de la computadora: memoria, unidades de E/S, etc. Dispositivos de Entrada Dispositivos de Salida Unidad de Proceso Procesador (UCP) Memoria Principal Almacenamiento secundario BUS Toda vez que un dato pasa de un componente a otro lo hace “viajando” por un bus.

32. Componentes avanzados Unidades de control de Entrada y de Salida (Controladores) Dispositivos de Entrada Dispositivos de Salida Unidad de Proceso Procesador (UCP) Memoria Principal Almacenamiento secundario BUS Unidad de Control de Entrada Unidad de Control de Salida

33. Componentes avanzados Unidades de control de Entrada y de Salida (Controladores) Función básica es dirigir, coordinar y controlar el intercambio de información entre la UCP y los periféricos Liberan a la UCP para realizar otras tareas Los controladores incluyen una parte tangible (hardware) y una parte intangible (software)

34. Gracias por su atención Prof. Gustavo Antonio Rodríguez CCNA/CCAI – AMP ACT I/II CSCO102679259
