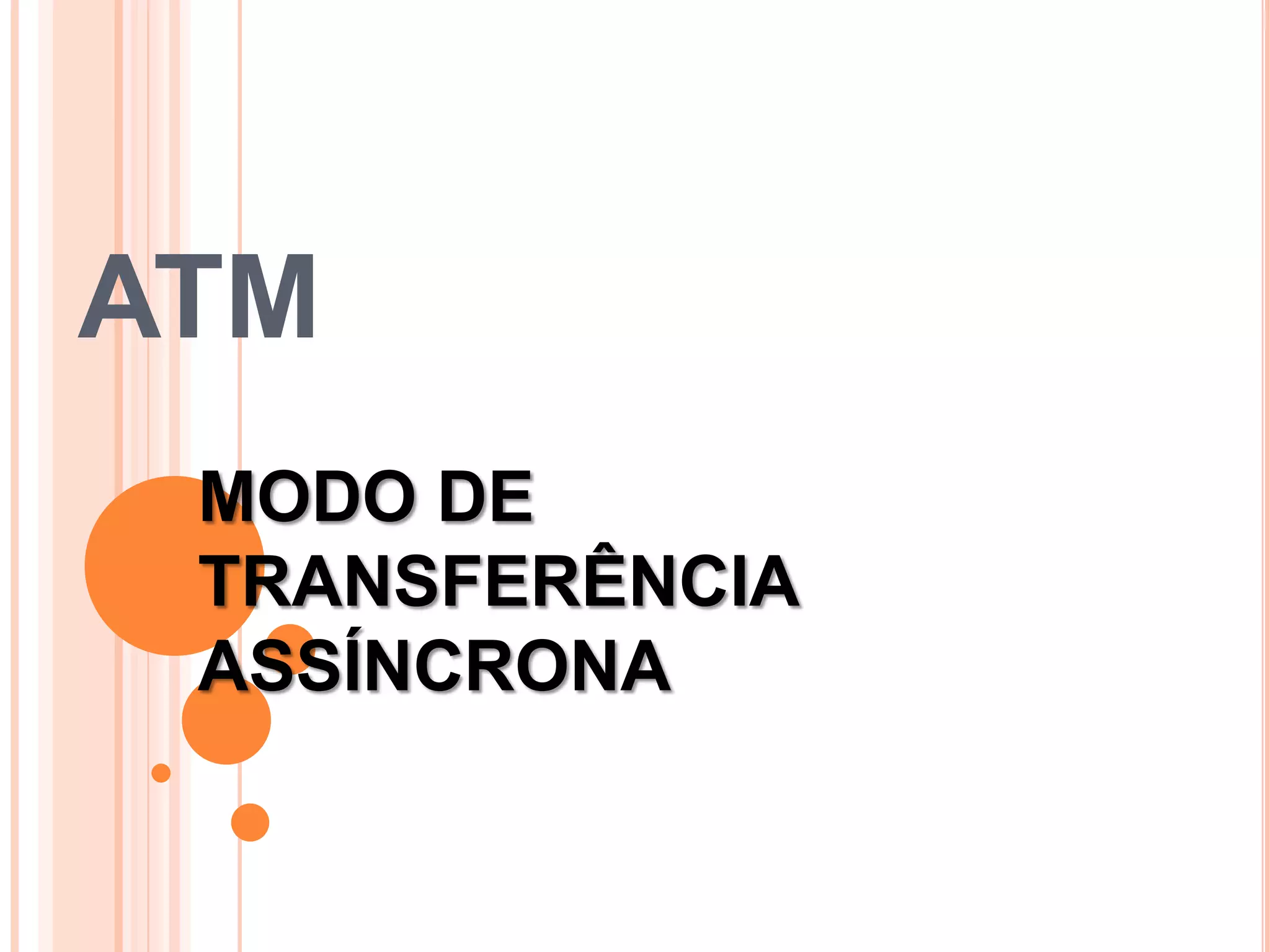

O documento descreve a tecnologia ATM e MPLS. ATM usa comutação de pacotes e conexões virtuais para transmitir dados, voz, vídeo e áudio. MPLS foi criado para melhorar o encaminhamento de pacotes, permitindo rotulá-los para construir caminhos entre roteadores. Ambas as tecnologias permitem transmissão eficiente de múltiplos tipos de aplicações e convergência de redes.

1. ATM
MODO DE
TRANSFERÊNCIA
ASSÍNCRONA

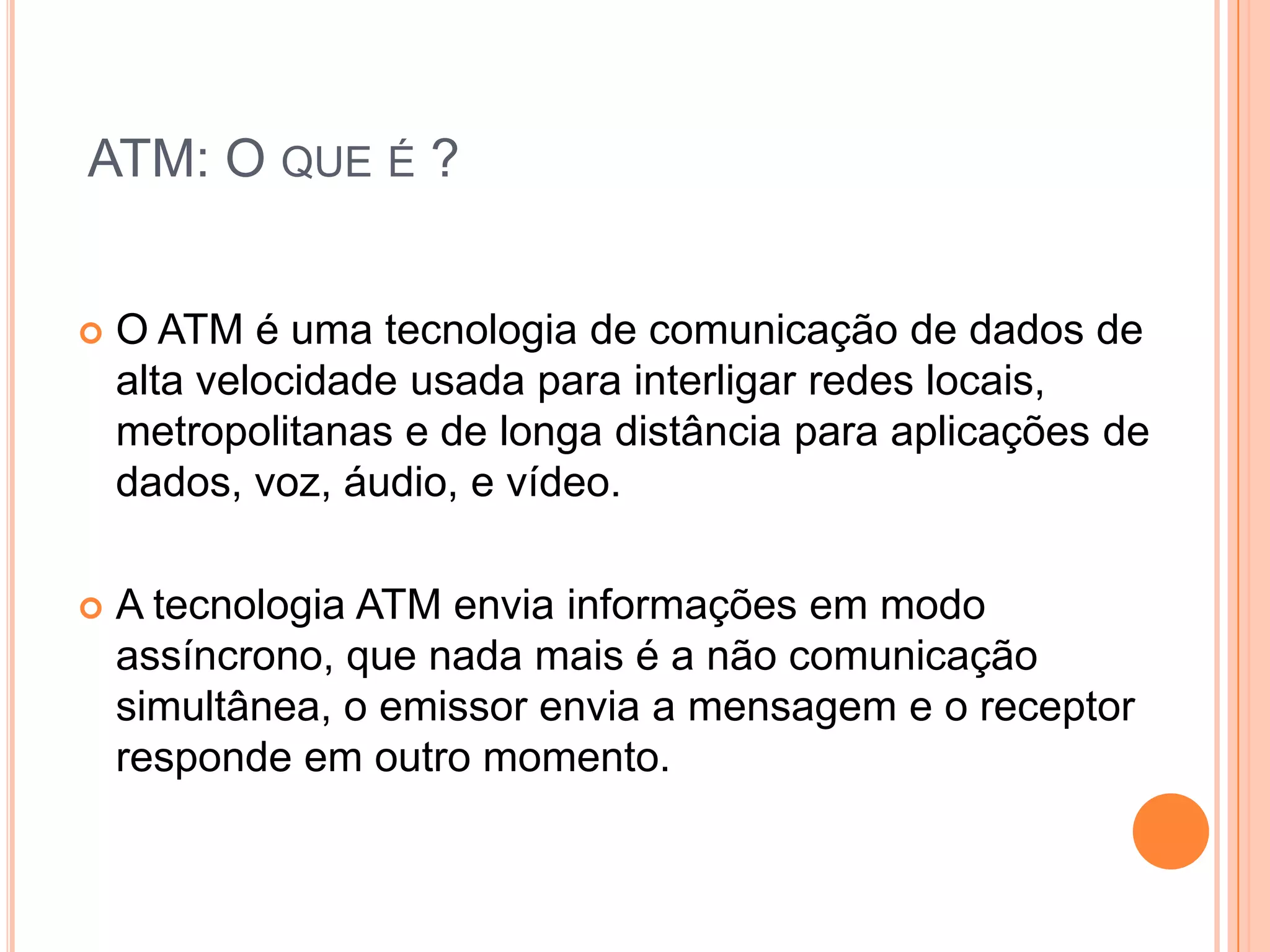

2. ATM: O QUE É ?

O ATM é uma tecnologia de comunicação de dados de
alta velocidade usada para interligar redes locais,
metropolitanas e de longa distância para aplicações de
dados, voz, áudio, e vídeo.

A tecnologia ATM envia informações em modo
assíncrono, que nada mais é a não comunicação
simultânea, o emissor envia a mensagem e o receptor
responde em outro momento.

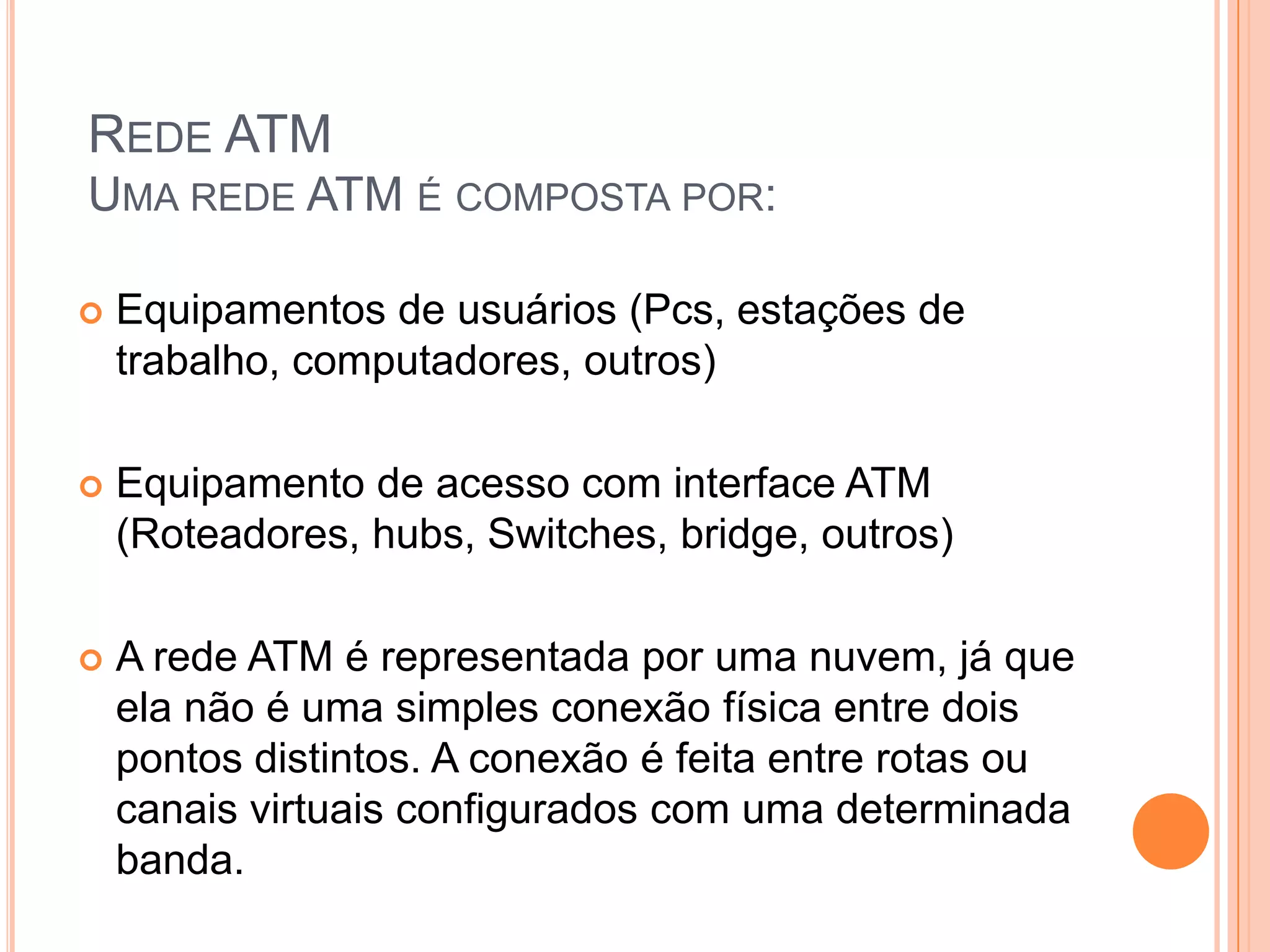

3. REDE ATM
UMA REDE ATM É COMPOSTA POR:

Equipamentos de usuários (Pcs, estações de
trabalho, computadores, outros)

Equipamento de acesso com interface ATM
(Roteadores, hubs, Switches, bridge, outros)

A rede ATM é representada por uma nuvem, já que
ela não é uma simples conexão física entre dois
pontos distintos. A conexão é feita entre rotas ou
canais virtuais configurados com uma determinada
banda.

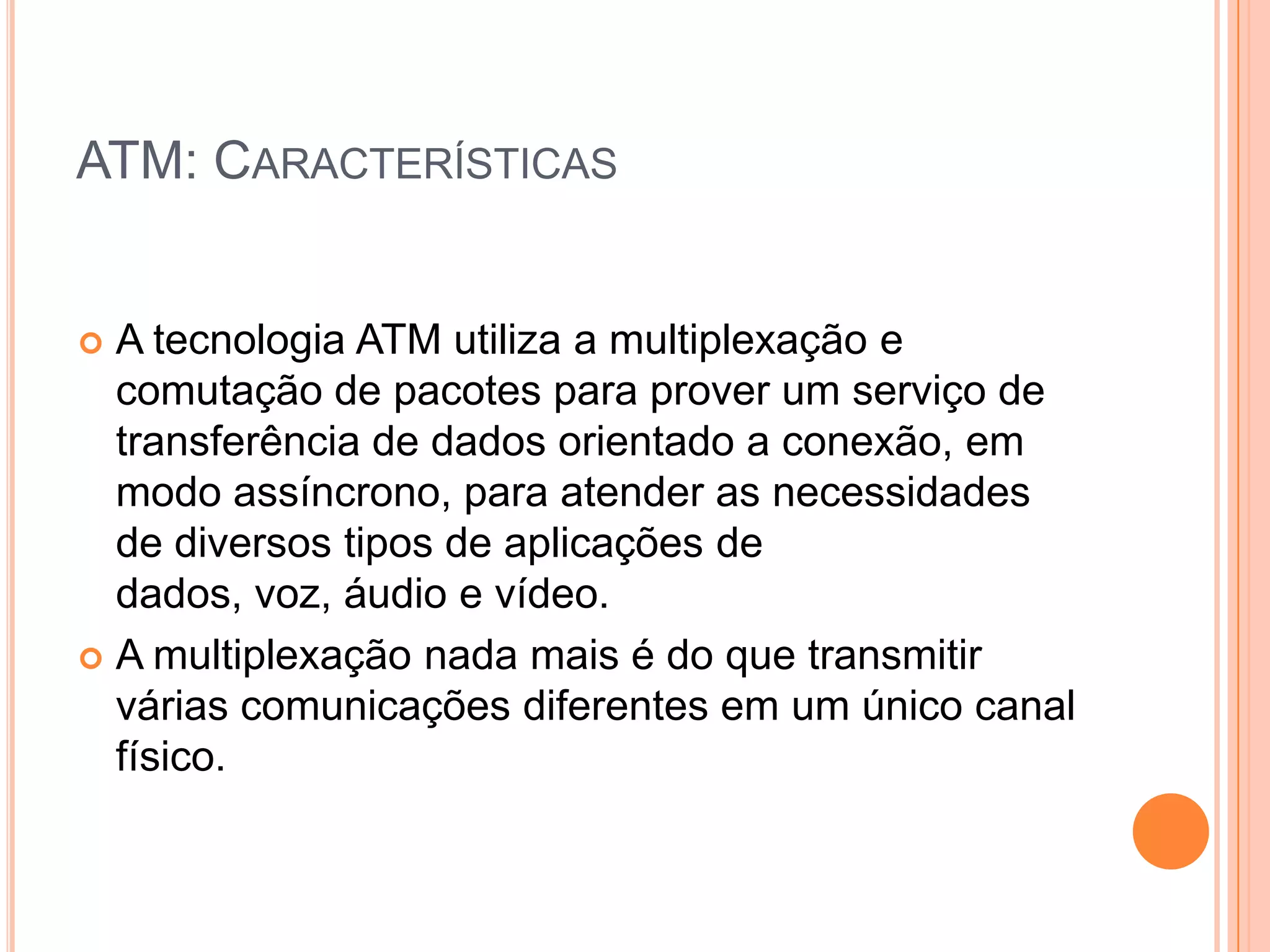

4. ATM: CARACTERÍSTICAS
A tecnologia ATM utiliza a multiplexação e
comutação de pacotes para prover um serviço de
transferência de dados orientado a conexão, em
modo assíncrono, para atender as necessidades
de diversos tipos de aplicações de
dados, voz, áudio e vídeo.
 A multiplexação nada mais é do que transmitir
várias comunicações diferentes em um único canal
físico.


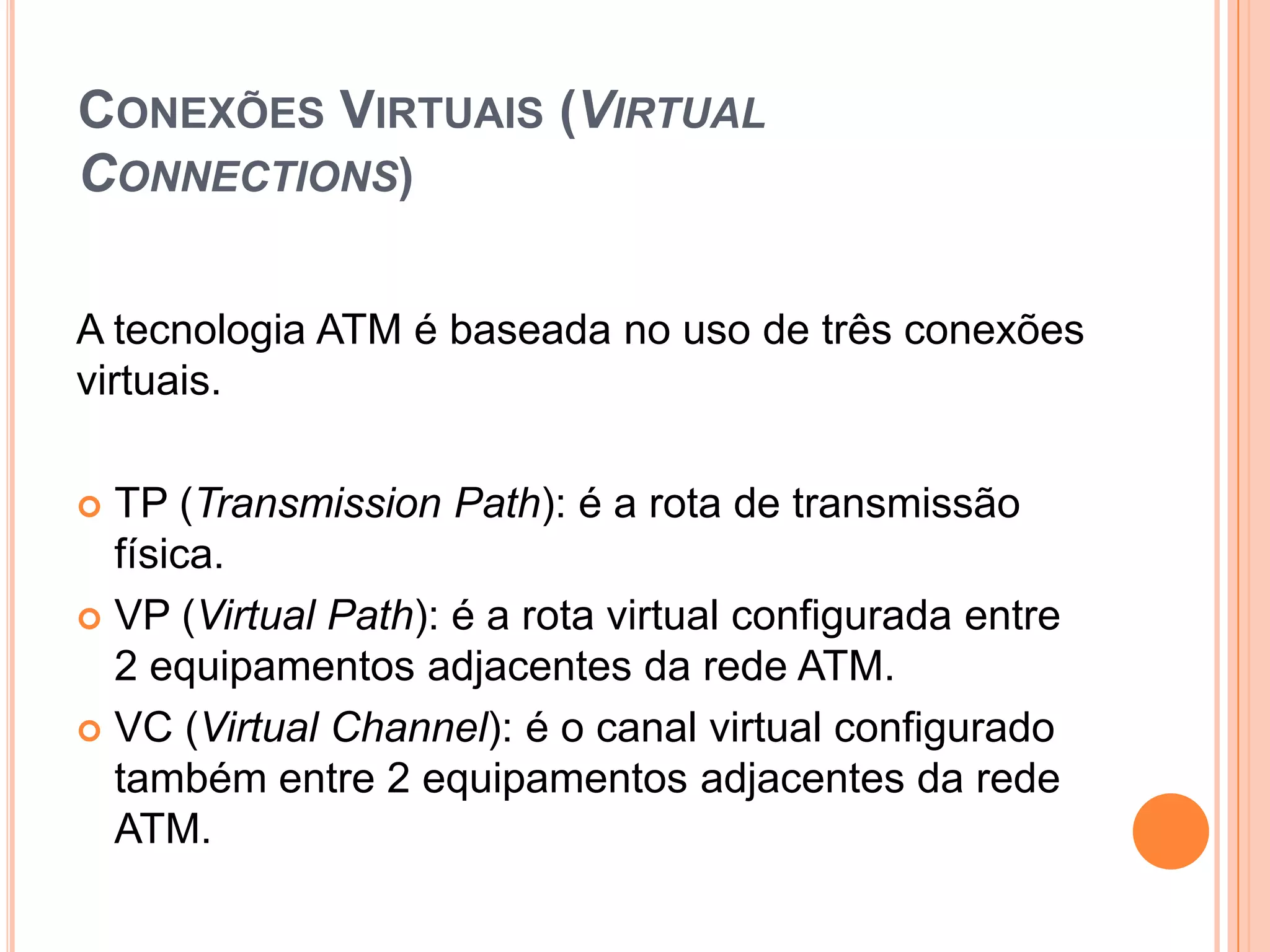

5. CONEXÕES VIRTUAIS (VIRTUAL
CONNECTIONS)
A tecnologia ATM é baseada no uso de três conexões
virtuais.
TP (Transmission Path): é a rota de transmissão
física.
 VP (Virtual Path): é a rota virtual configurada entre
2 equipamentos adjacentes da rede ATM.
 VC (Virtual Channel): é o canal virtual configurado
também entre 2 equipamentos adjacentes da rede
ATM.


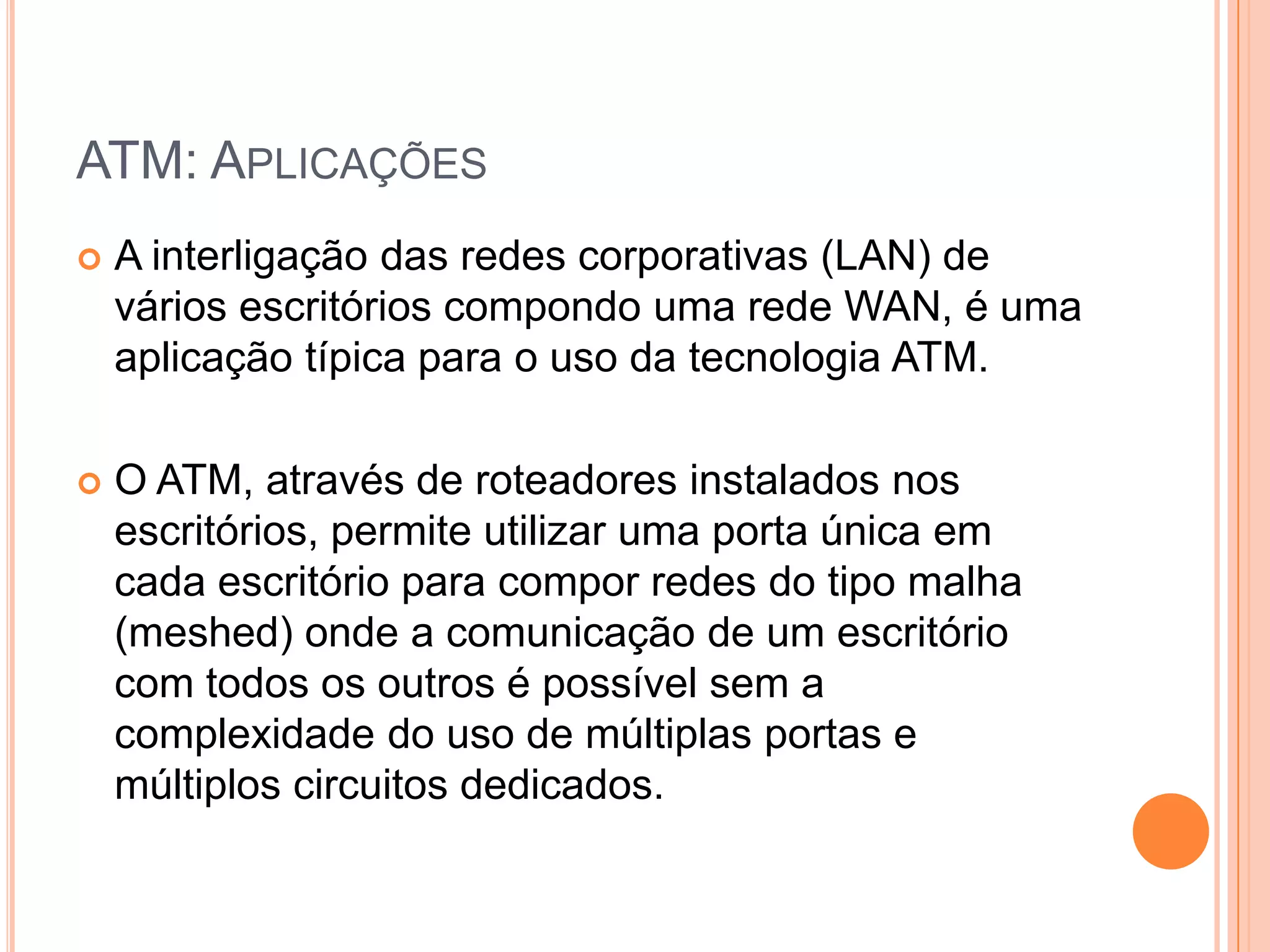

6. ATM: APLICAÇÕES

A interligação das redes corporativas (LAN) de
vários escritórios compondo uma rede WAN, é uma
aplicação típica para o uso da tecnologia ATM.

O ATM, através de roteadores instalados nos
escritórios, permite utilizar uma porta única em
cada escritório para compor redes do tipo malha
(meshed) onde a comunicação de um escritório
com todos os outros é possível sem a
complexidade do uso de múltiplas portas e
múltiplos circuitos dedicados.

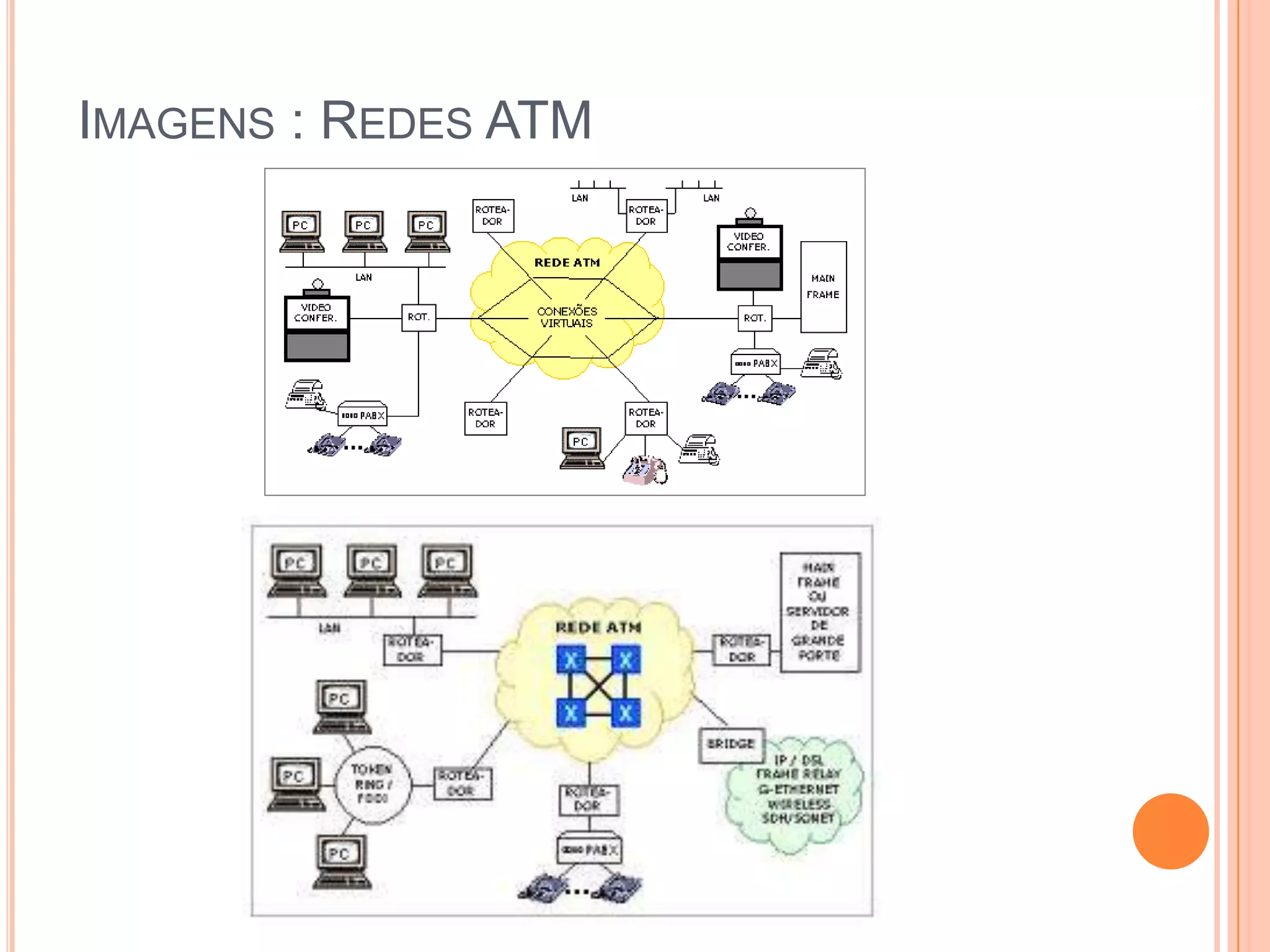

7. IMAGENS : REDES ATM

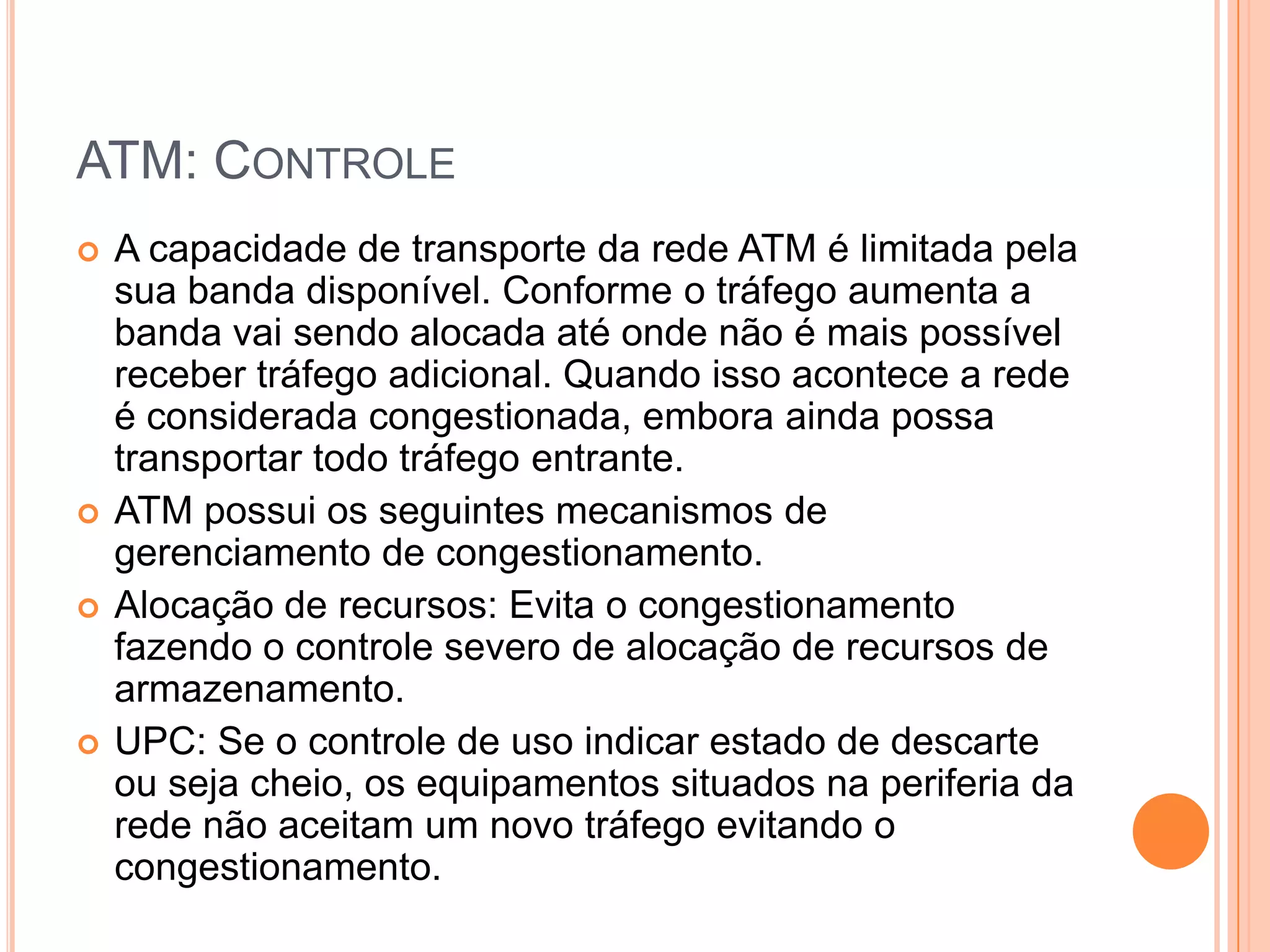

8. ATM: CONTROLE




A capacidade de transporte da rede ATM é limitada pela
sua banda disponível. Conforme o tráfego aumenta a
banda vai sendo alocada até onde não é mais possível
receber tráfego adicional. Quando isso acontece a rede
é considerada congestionada, embora ainda possa
transportar todo tráfego entrante.
ATM possui os seguintes mecanismos de
gerenciamento de congestionamento.
Alocação de recursos: Evita o congestionamento
fazendo o controle severo de alocação de recursos de
armazenamento.
UPC: Se o controle de uso indicar estado de descarte
ou seja cheio, os equipamentos situados na periferia da
rede não aceitam um novo tráfego evitando o
congestionamento.

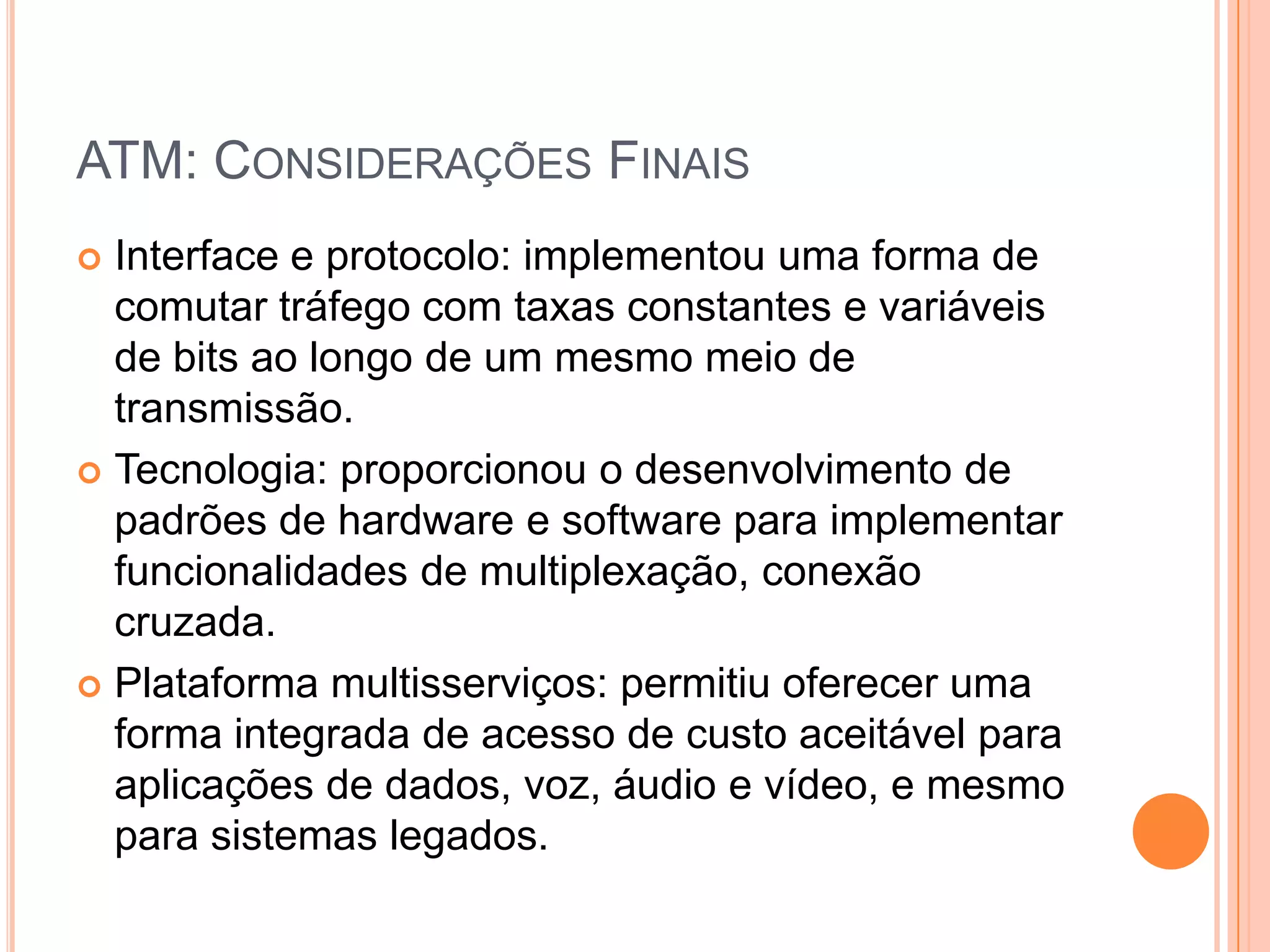

9. ATM: CONSIDERAÇÕES FINAIS
Interface e protocolo: implementou uma forma de
comutar tráfego com taxas constantes e variáveis
de bits ao longo de um mesmo meio de
transmissão.
 Tecnologia: proporcionou o desenvolvimento de
padrões de hardware e software para implementar
funcionalidades de multiplexação, conexão
cruzada.
 Plataforma multisserviços: permitiu oferecer uma
forma integrada de acesso de custo aceitável para
aplicações de dados, voz, áudio e vídeo, e mesmo
para sistemas legados.


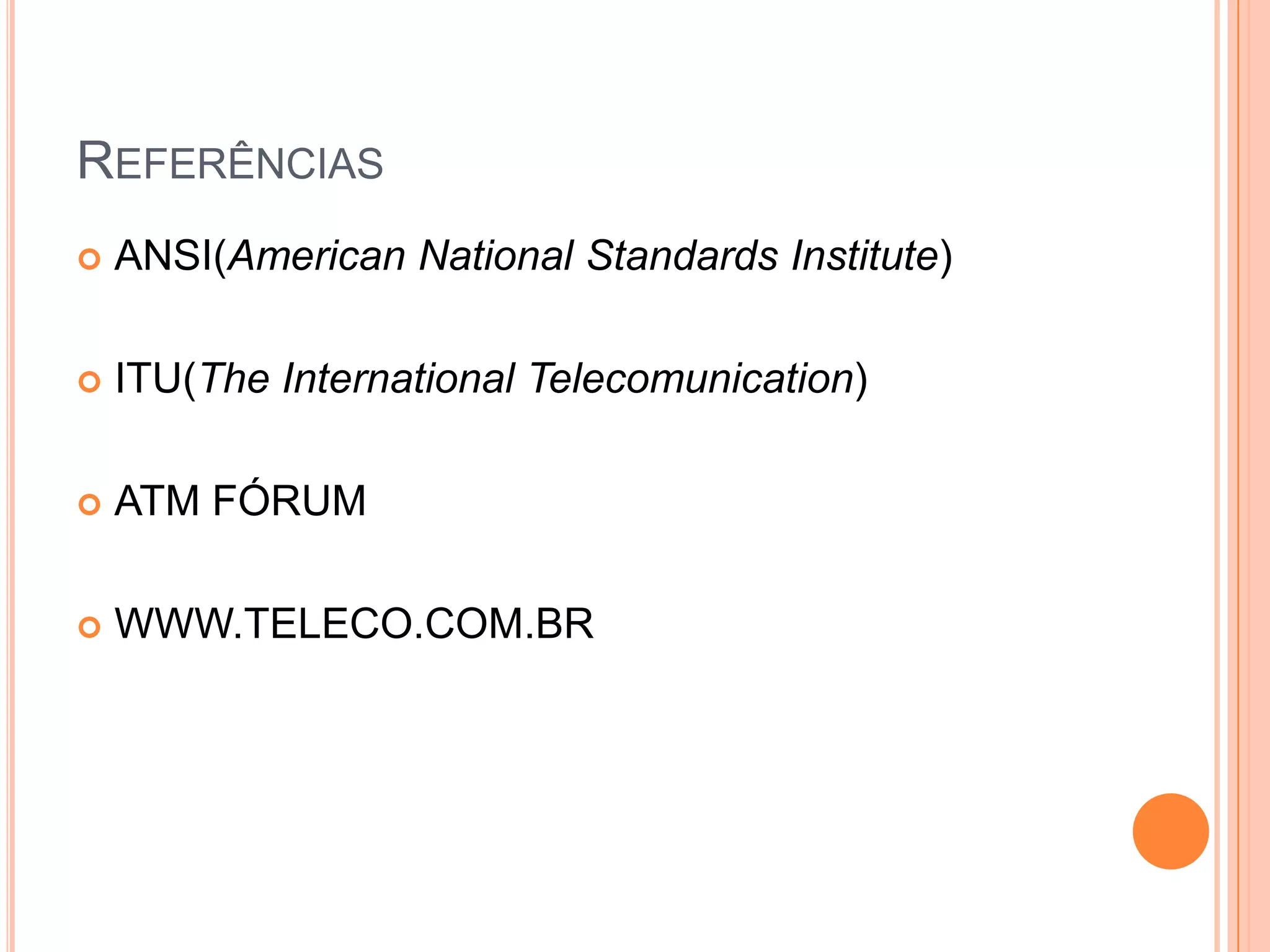

10. REFERÊNCIAS

ANSI(American National Standards Institute)

ITU(The International Telecomunication)

ATM FÓRUM

WWW.TELECO.COM.BR

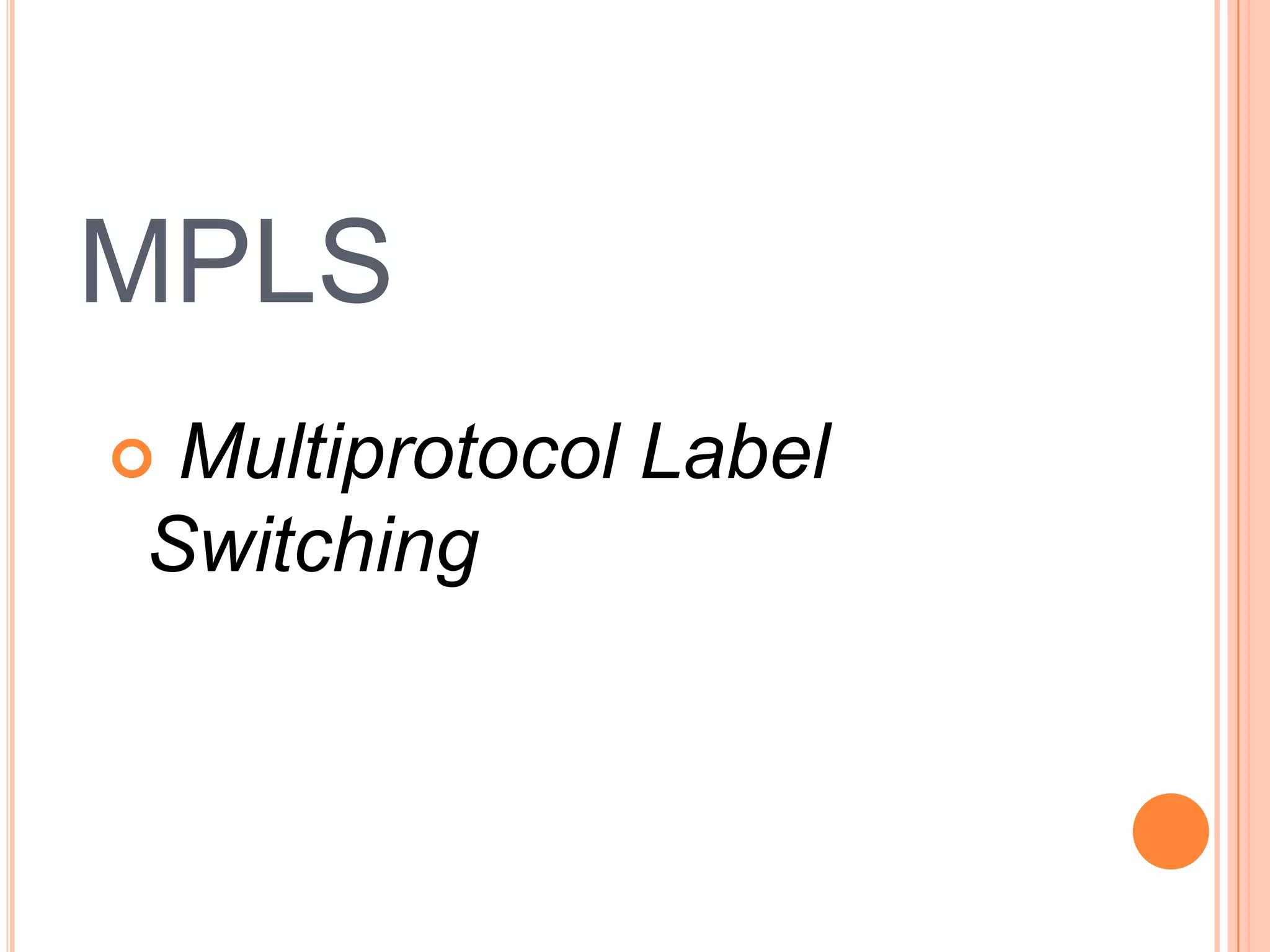

11. MPLS
Multiprotocol Label
Switching


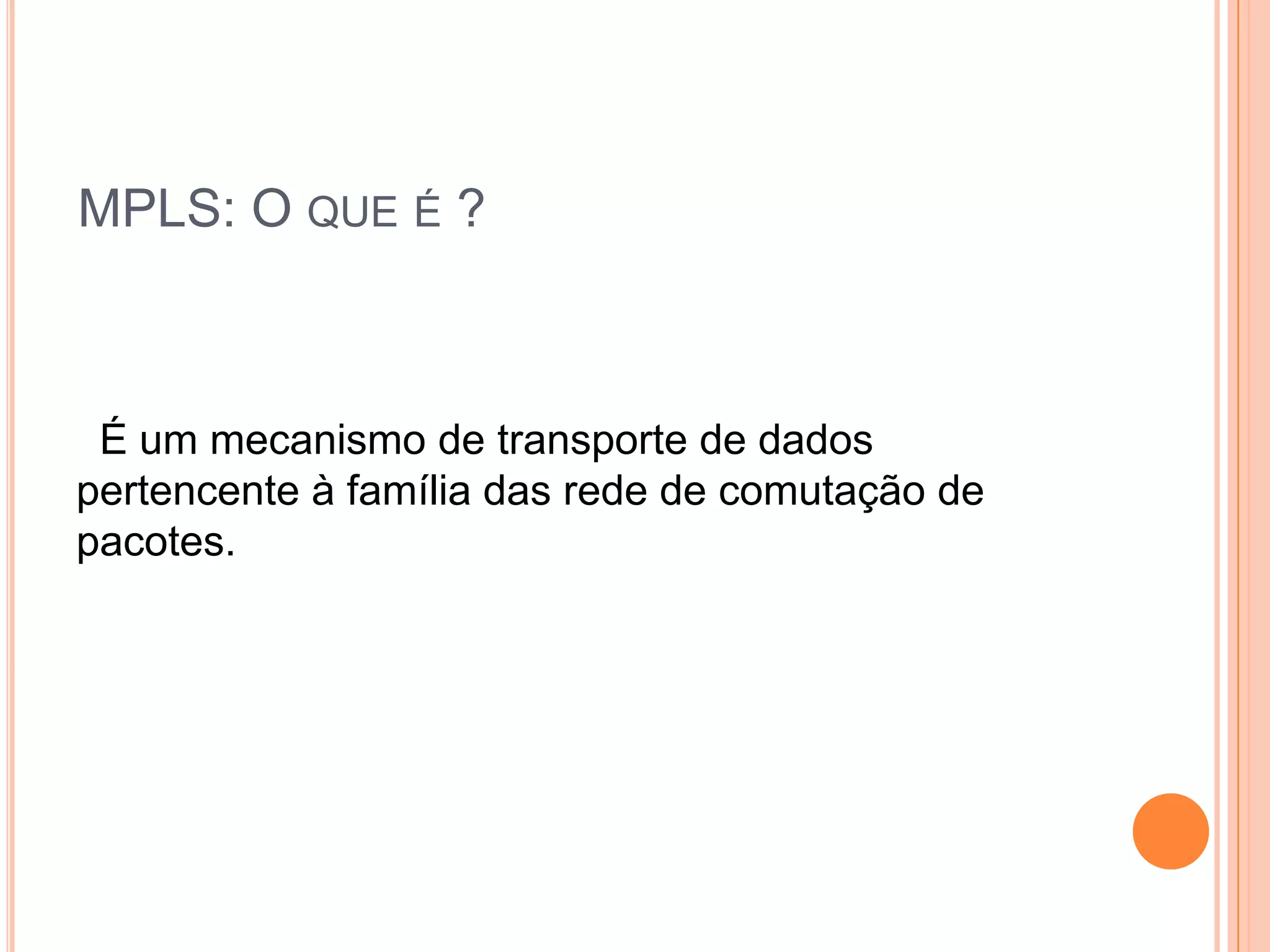

12. MPLS: O QUE É ?
É um mecanismo de transporte de dados
pertencente à família das rede de comutação de
pacotes.

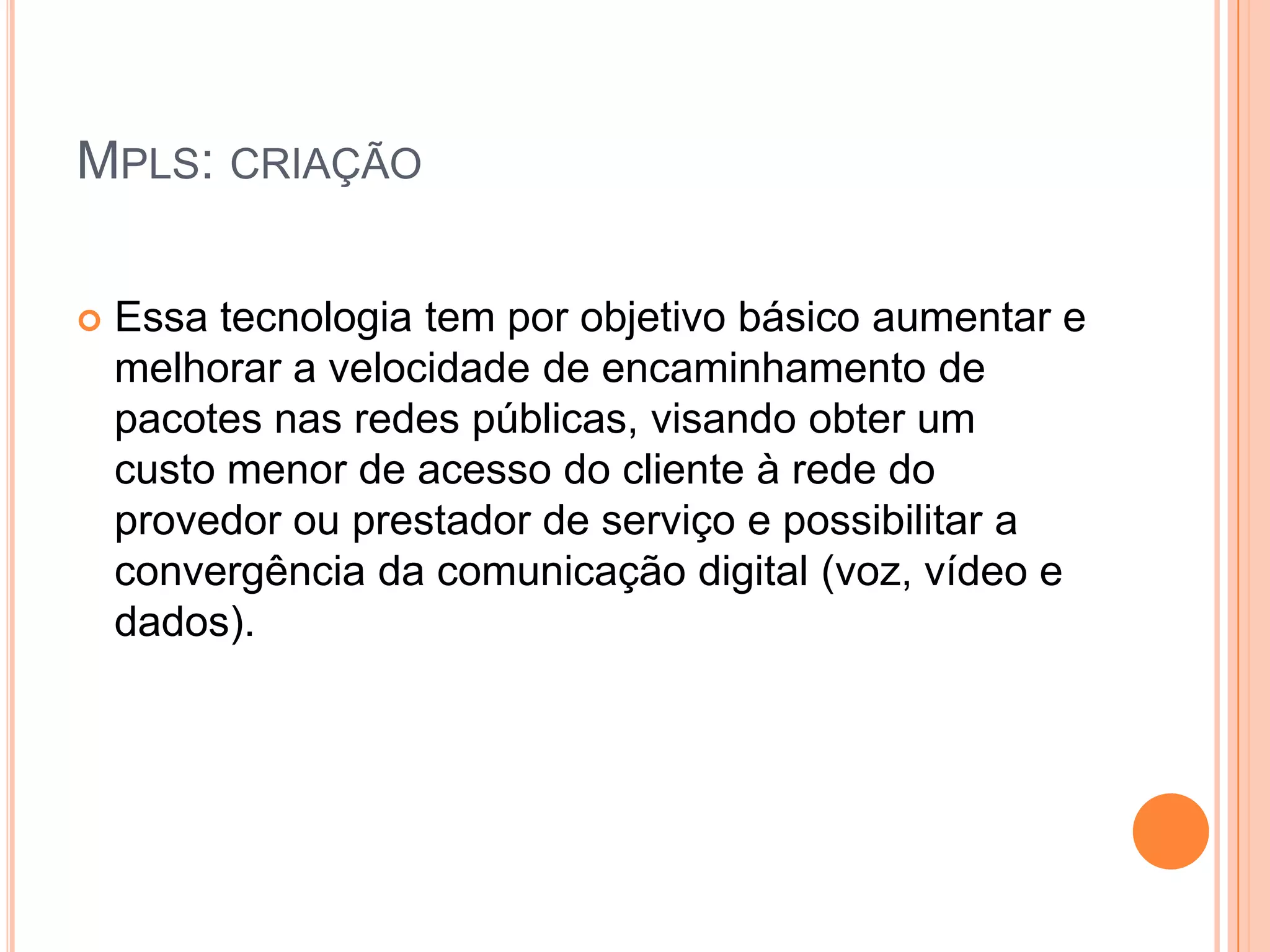

13. MPLS: CRIAÇÃO

Essa tecnologia tem por objetivo básico aumentar e
melhorar a velocidade de encaminhamento de
pacotes nas redes públicas, visando obter um
custo menor de acesso do cliente à rede do
provedor ou prestador de serviço e possibilitar a
convergência da comunicação digital (voz, vídeo e
dados).

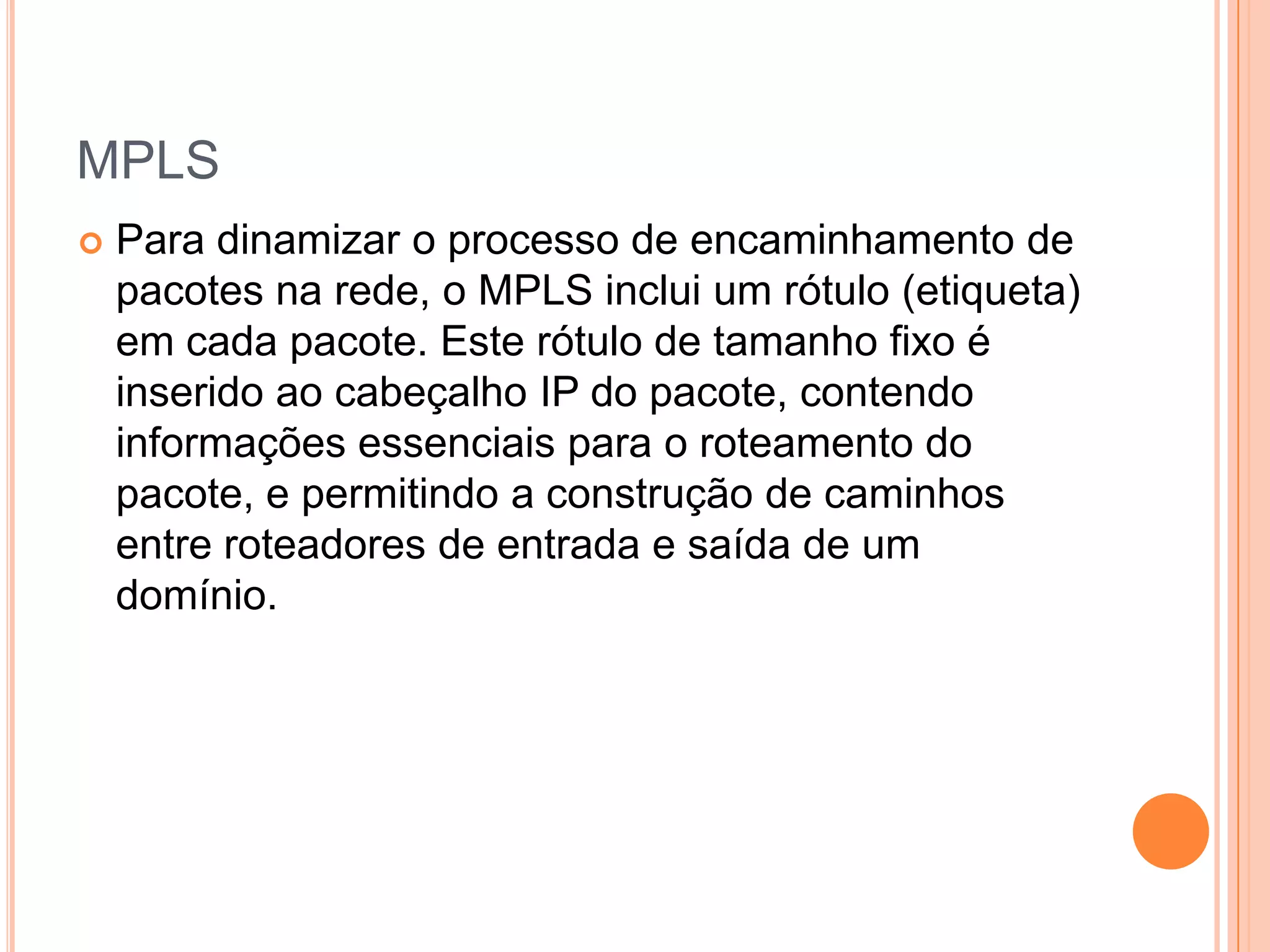

14. MPLS

Para dinamizar o processo de encaminhamento de
pacotes na rede, o MPLS inclui um rótulo (etiqueta)
em cada pacote. Este rótulo de tamanho fixo é
inserido ao cabeçalho IP do pacote, contendo
informações essenciais para o roteamento do
pacote, e permitindo a construção de caminhos
entre roteadores de entrada e saída de um
domínio.

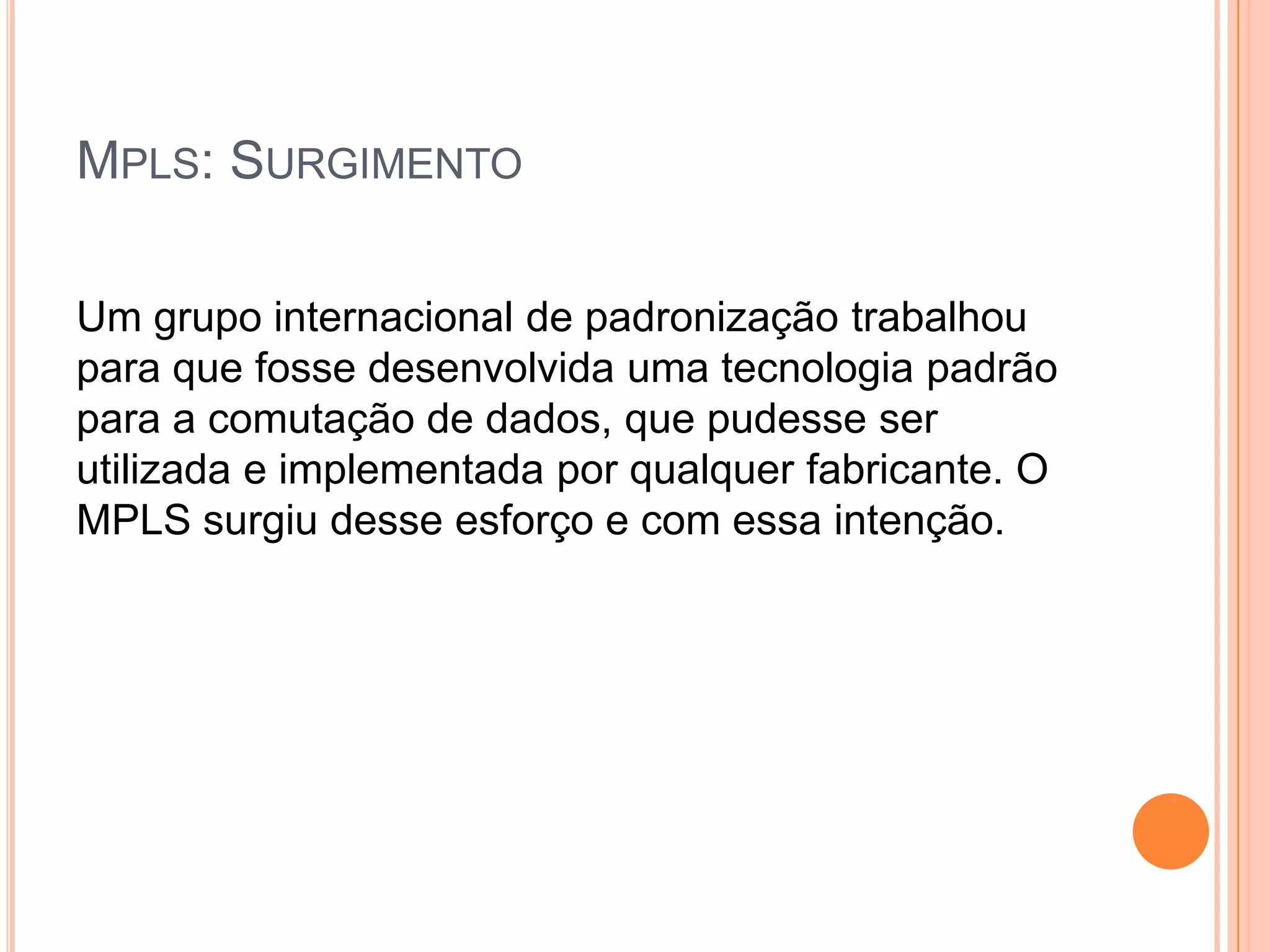

15. MPLS: SURGIMENTO
Um grupo internacional de padronização trabalhou
para que fosse desenvolvida uma tecnologia padrão
para a comutação de dados, que pudesse ser
utilizada e implementada por qualquer fabricante. O
MPLS surgiu desse esforço e com essa intenção.

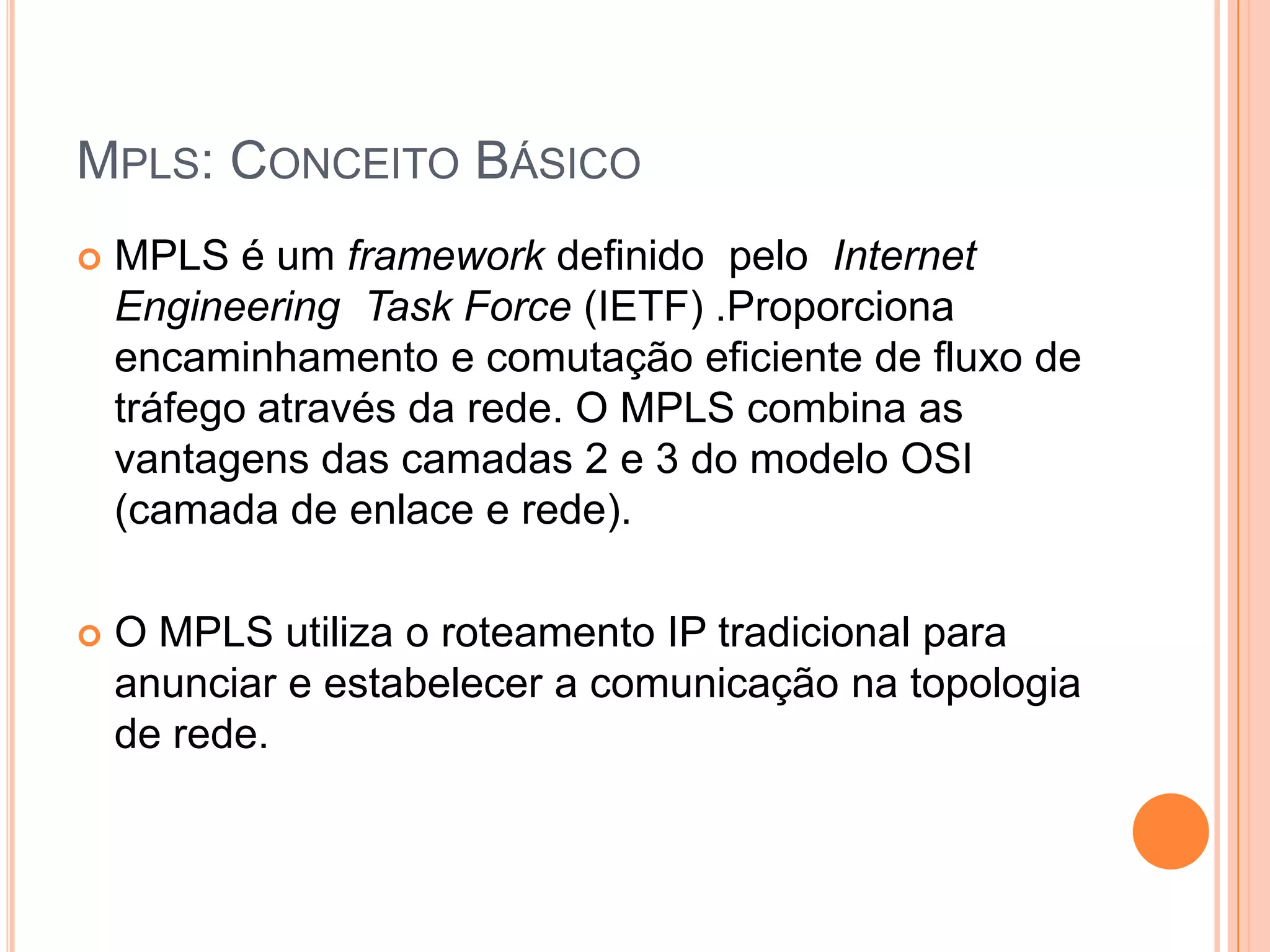

16. MPLS: CONCEITO BÁSICO

MPLS é um framework definido pelo Internet
Engineering Task Force (IETF) .Proporciona
encaminhamento e comutação eficiente de fluxo de
tráfego através da rede. O MPLS combina as
vantagens das camadas 2 e 3 do modelo OSI
(camada de enlace e rede).

O MPLS utiliza o roteamento IP tradicional para
anunciar e estabelecer a comunicação na topologia
de rede.

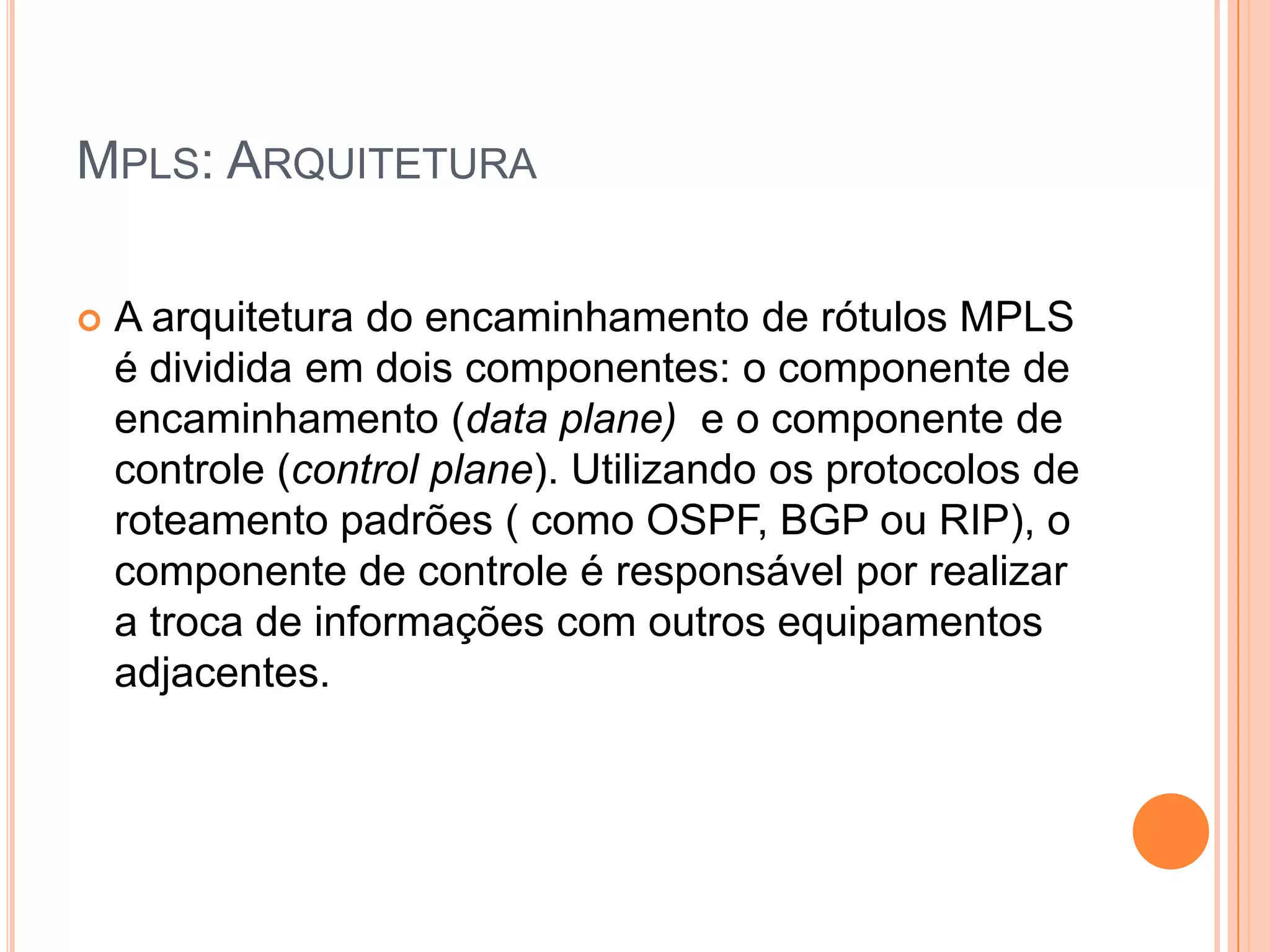

17. MPLS: ARQUITETURA

A arquitetura do encaminhamento de rótulos MPLS
é dividida em dois componentes: o componente de
encaminhamento (data plane) e o componente de
controle (control plane). Utilizando os protocolos de
roteamento padrões ( como OSPF, BGP ou RIP), o
componente de controle é responsável por realizar
a troca de informações com outros equipamentos
adjacentes.

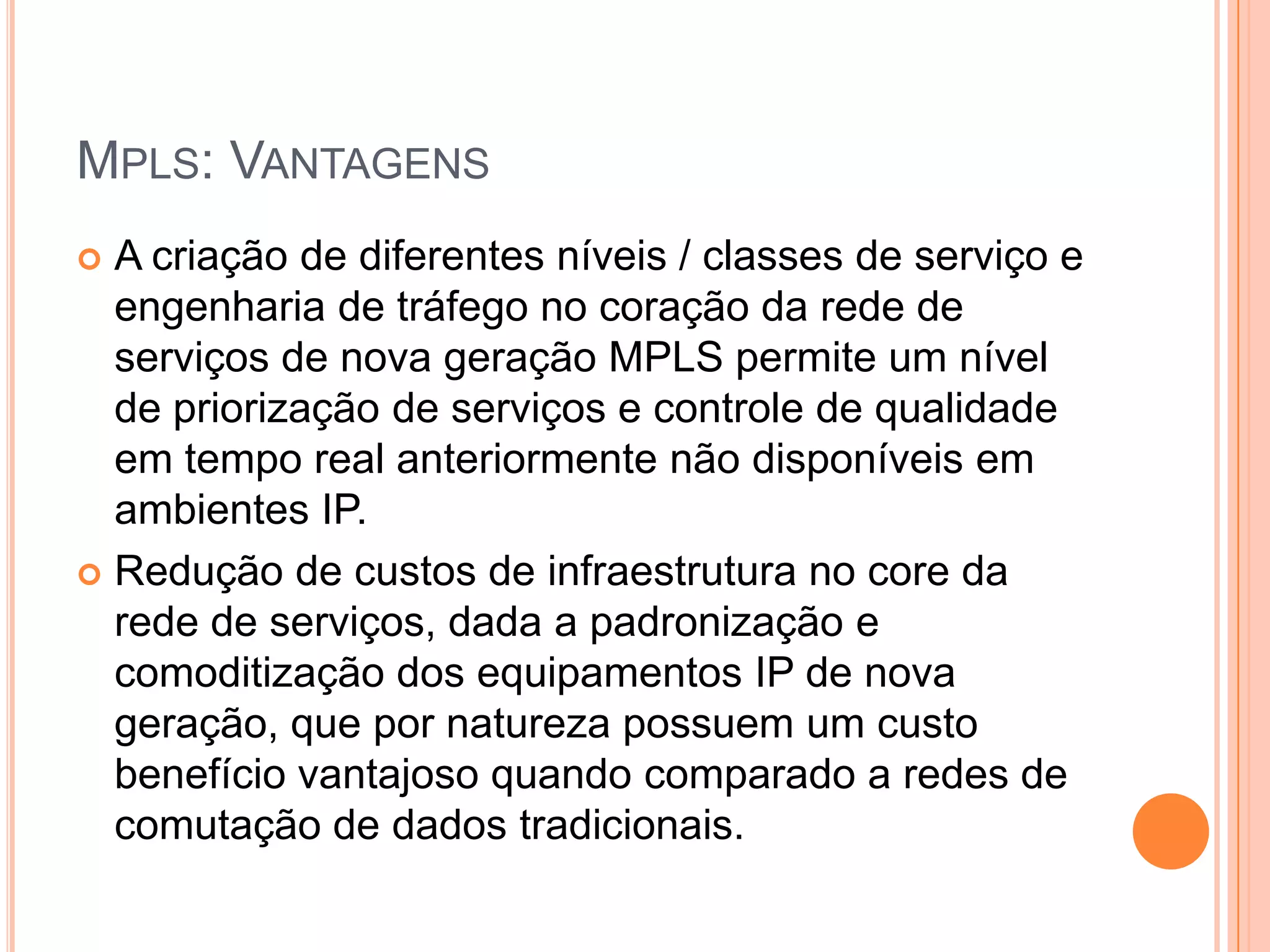

18. MPLS: VANTAGENS
A criação de diferentes níveis / classes de serviço e
engenharia de tráfego no coração da rede de
serviços de nova geração MPLS permite um nível
de priorização de serviços e controle de qualidade
em tempo real anteriormente não disponíveis em
ambientes IP.
 Redução de custos de infraestrutura no core da
rede de serviços, dada a padronização e
comoditização dos equipamentos IP de nova
geração, que por natureza possuem um custo
benefício vantajoso quando comparado a redes de
comutação de dados tradicionais.


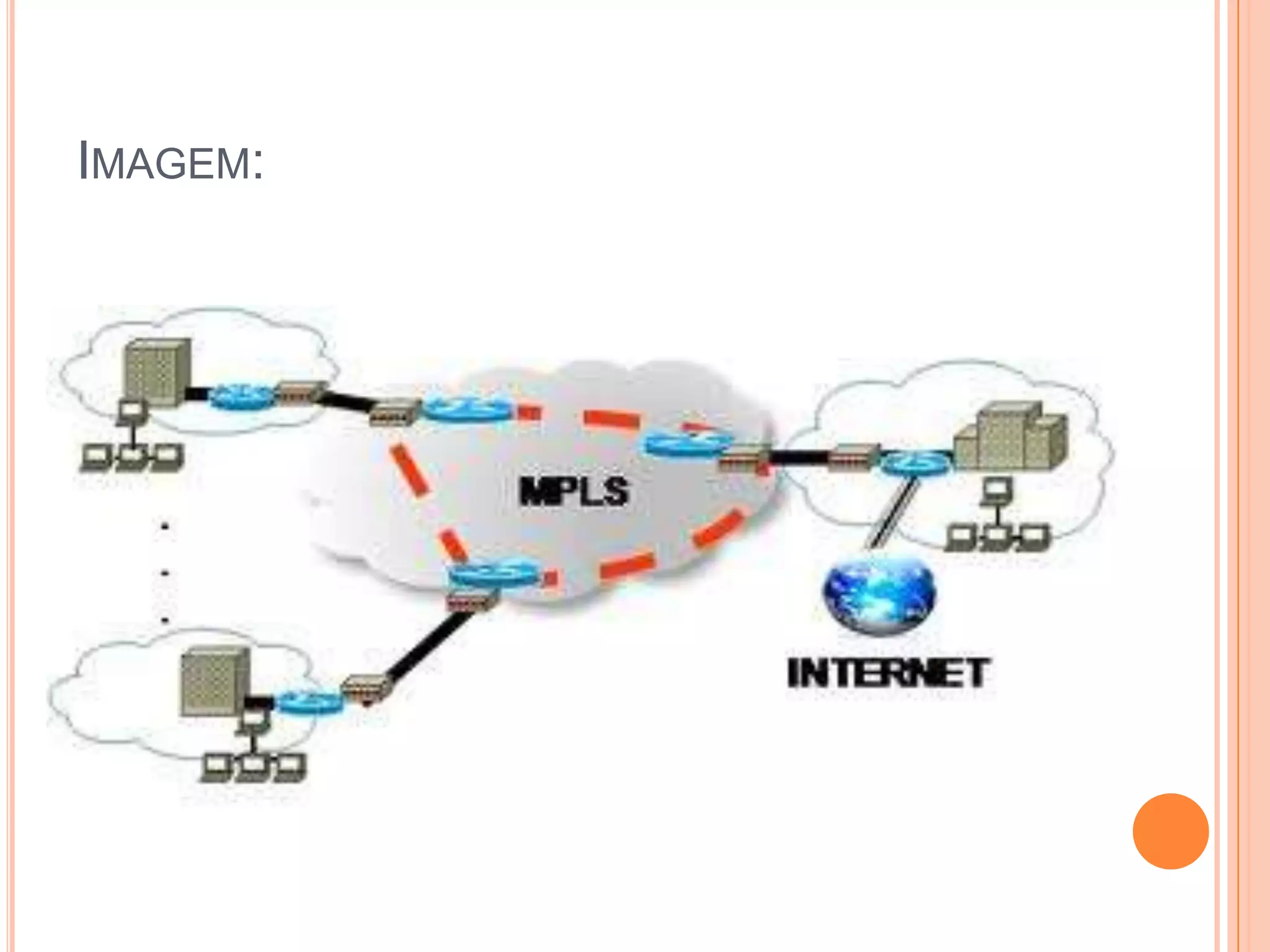

19. IMAGEM:

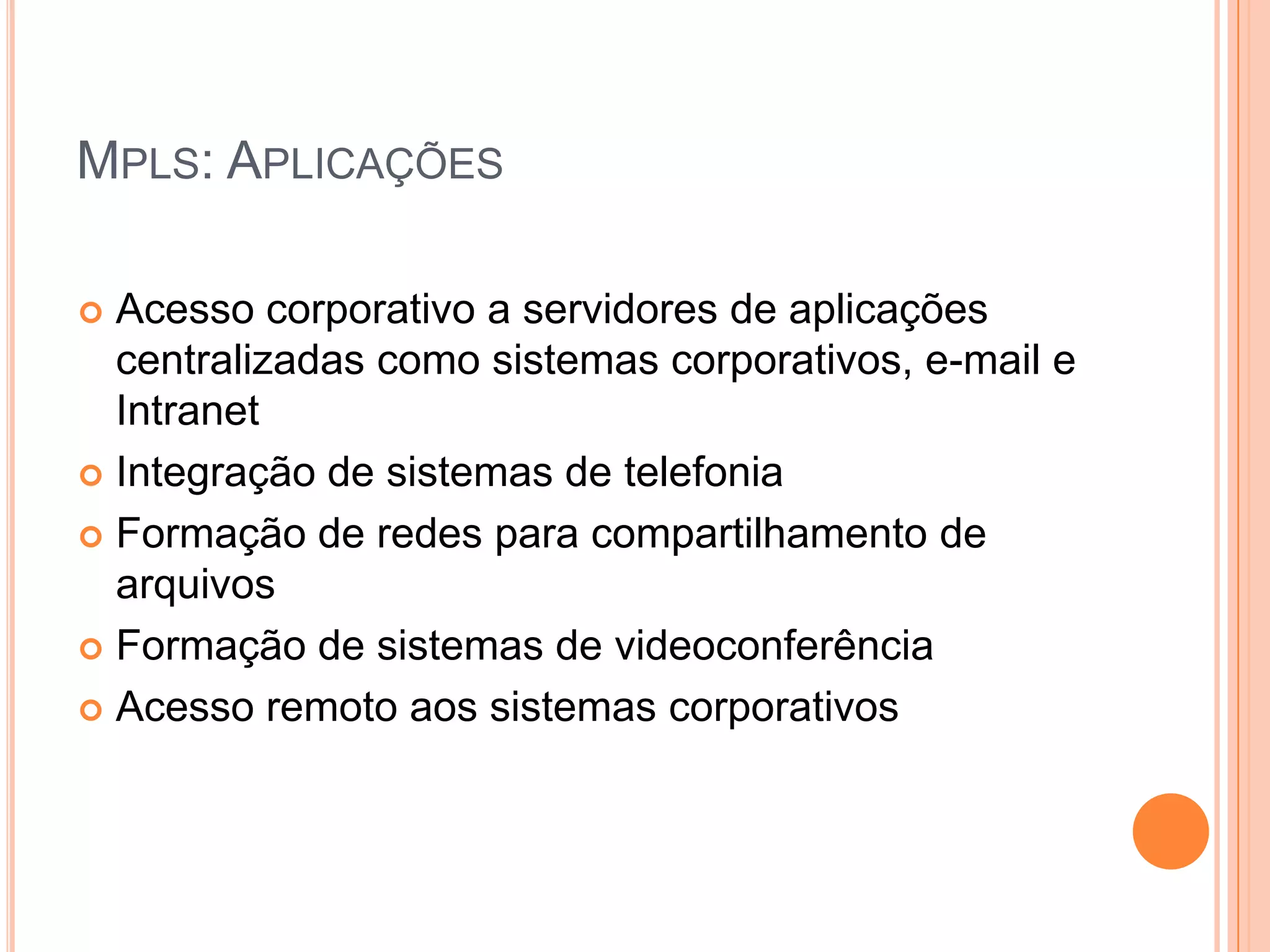

20. MPLS: APLICAÇÕES
Acesso corporativo a servidores de aplicações
centralizadas como sistemas corporativos, e-mail e
Intranet
 Integração de sistemas de telefonia
 Formação de redes para compartilhamento de
arquivos
 Formação de sistemas de videoconferência
 Acesso remoto aos sistemas corporativos


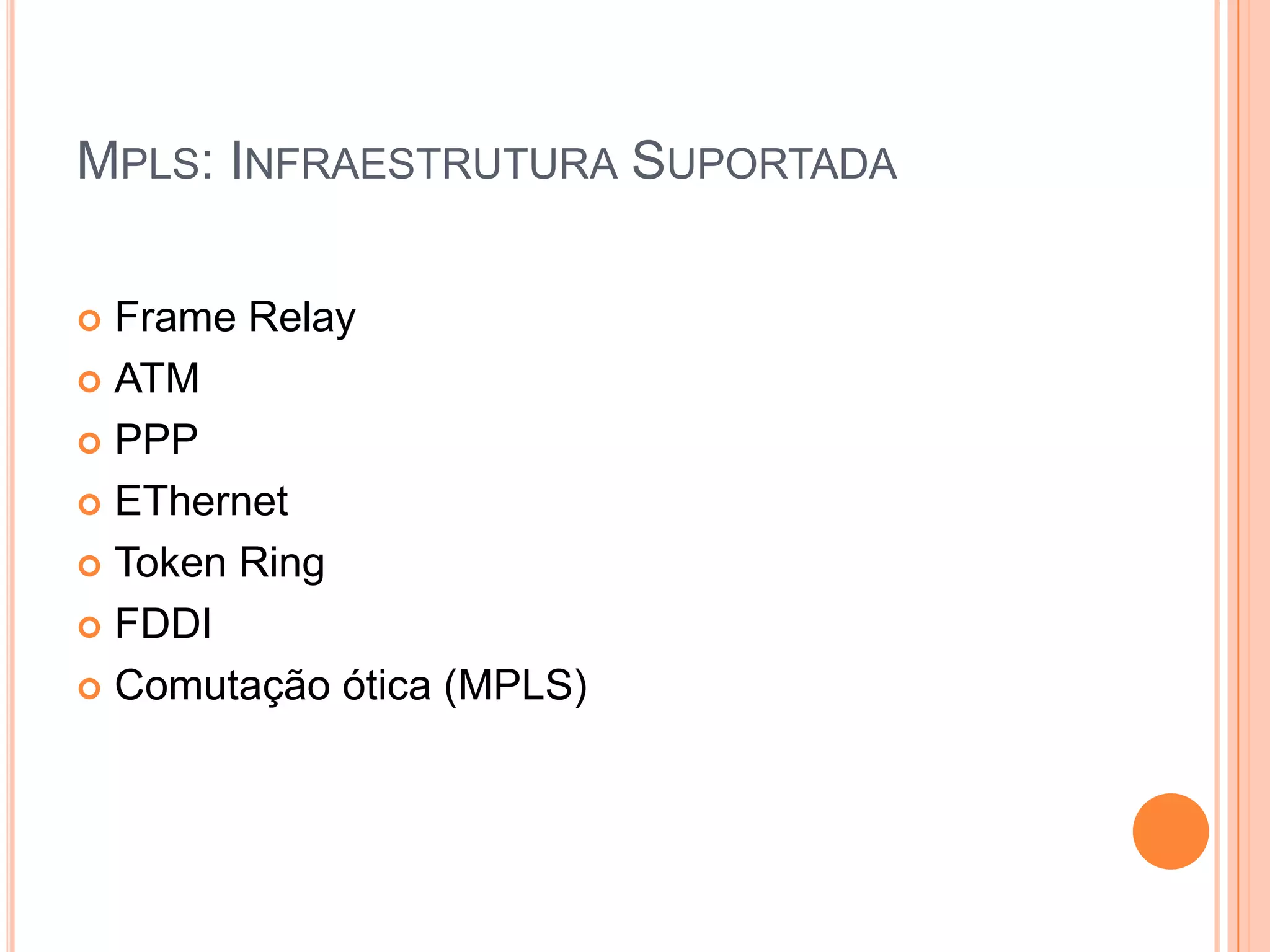

21. MPLS: INFRAESTRUTURA SUPORTADA
Frame Relay
 ATM
 PPP
 EThernet
 Token Ring
 FDDI
 Comutação ótica (MPLS)


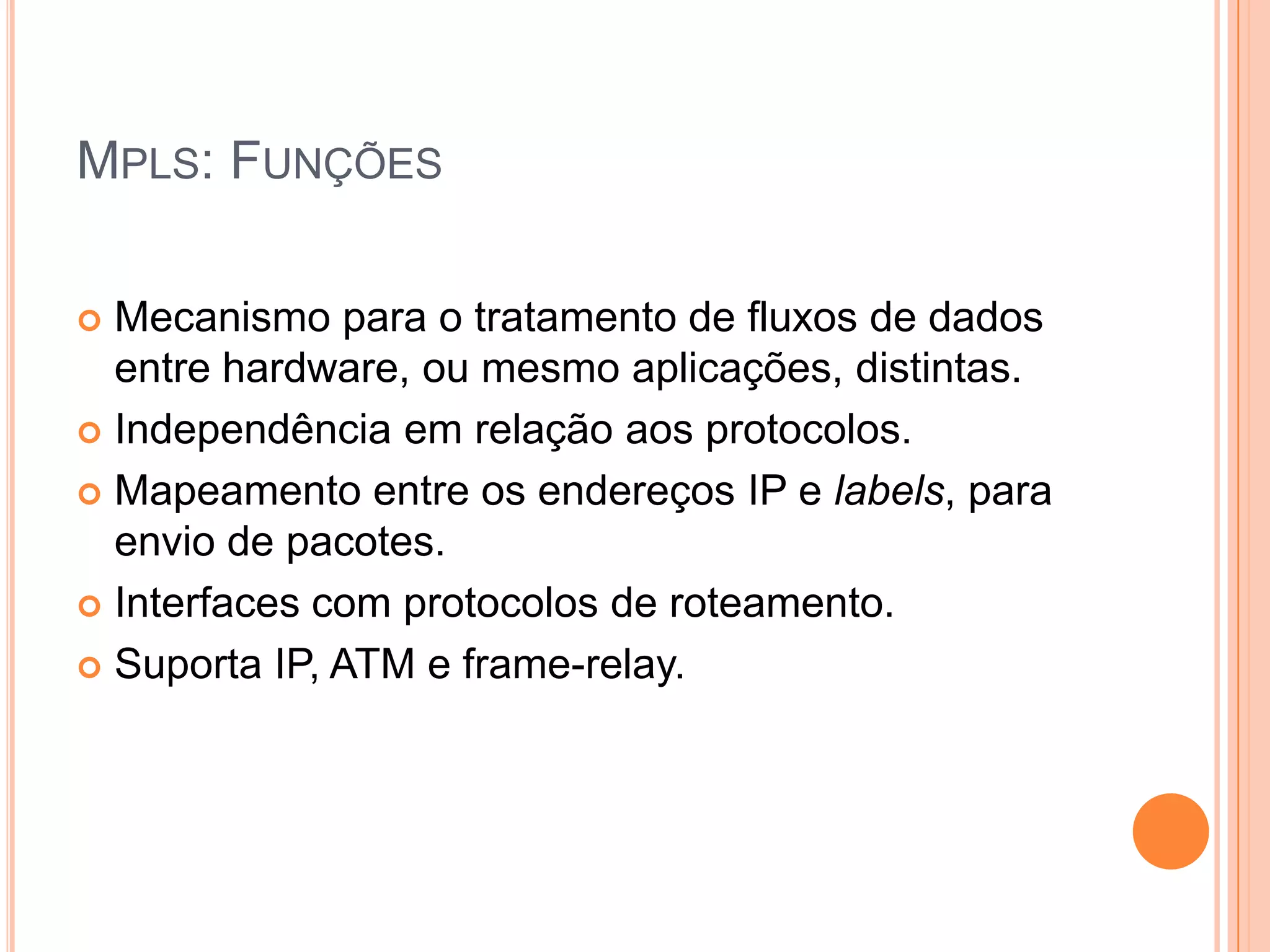

22. MPLS: FUNÇÕES
Mecanismo para o tratamento de fluxos de dados
entre hardware, ou mesmo aplicações, distintas.
 Independência em relação aos protocolos.
 Mapeamento entre os endereços IP e labels, para
envio de pacotes.
 Interfaces com protocolos de roteamento.
 Suporta IP, ATM e frame-relay.


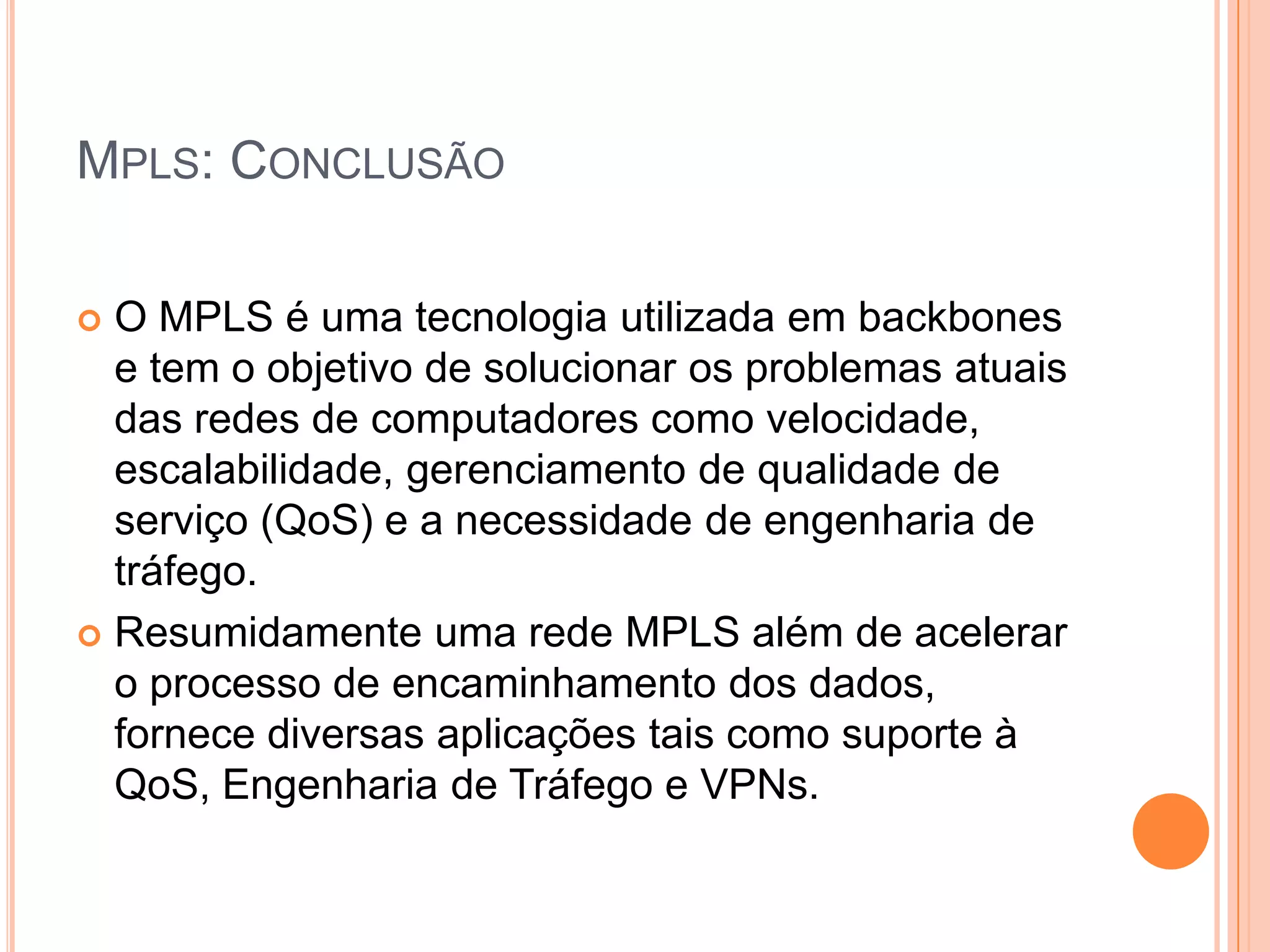

23. MPLS: CONCLUSÃO
O MPLS é uma tecnologia utilizada em backbones
e tem o objetivo de solucionar os problemas atuais
das redes de computadores como velocidade,
escalabilidade, gerenciamento de qualidade de
serviço (QoS) e a necessidade de engenharia de
tráfego.
 Resumidamente uma rede MPLS além de acelerar
o processo de encaminhamento dos dados,
fornece diversas aplicações tais como suporte à
QoS, Engenharia de Tráfego e VPNs.


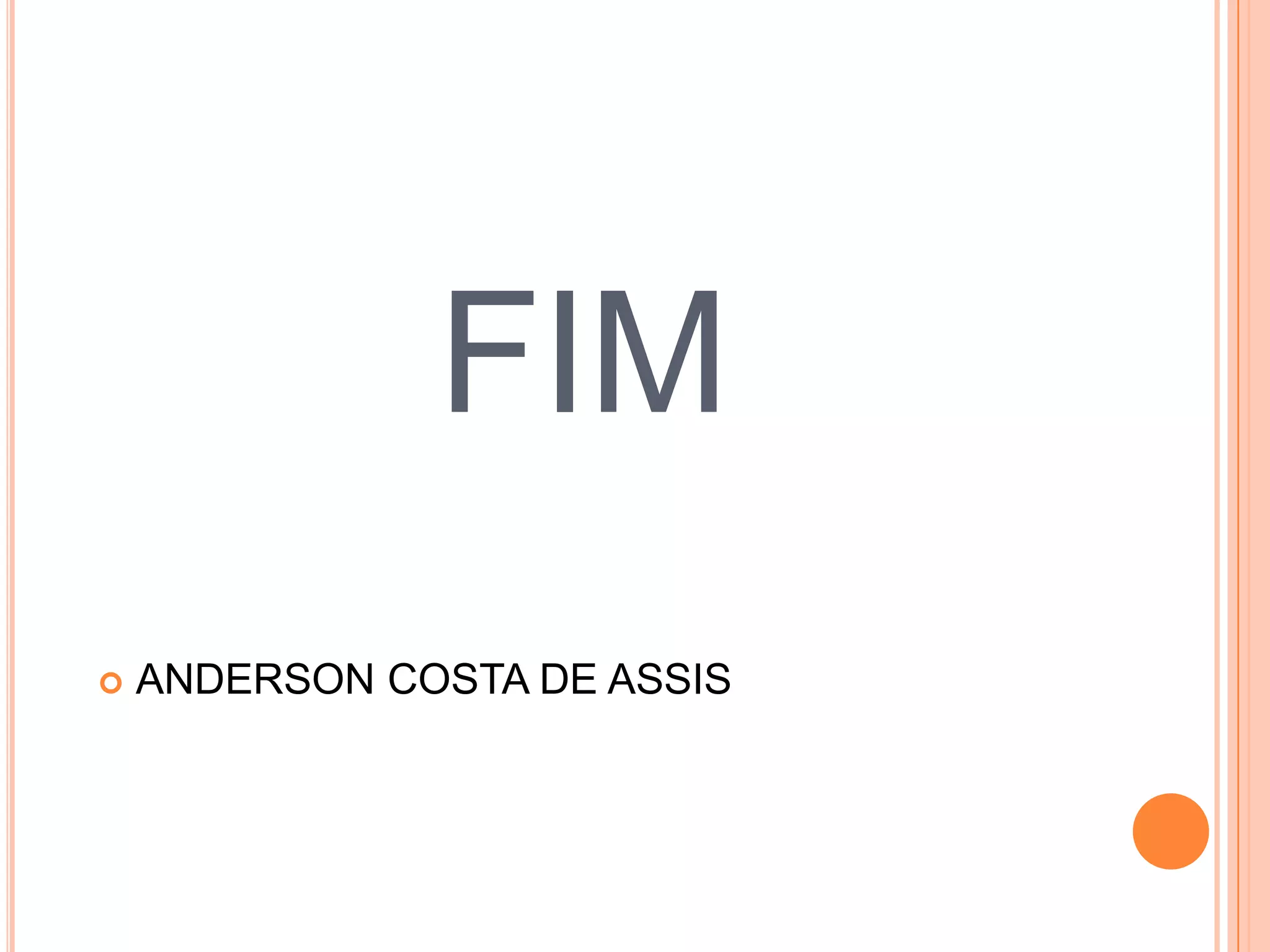

24. FIM

ANDERSON COSTA DE ASSIS
