El documento presenta las fórmulas para diseñar ruedas dentadas, donde M representa el módulo normalizado y Z el número de dientes. Las fórmulas dan las dimensiones de diámetro interno (Di), diámetro externo (De), diámetro primitivo (Dp), espesor (e), módulo de corte (hc), altura (H) y radio de curvatura (hr). El autor espera que este material de instrucción, aunque conductista, motive al lector a consultar otras maneras de dibujar ruedas dentadas.

1. INSTITUTO TECNOLÓGICO
INGENIERÍA-TECNOLOGÍA ELECTROMECÁNICA
Institución Universitaria Adscrita a la Alcaldía de Medellín
Procesos Mecánicos I - PME32
METROPOLITANO
Diseño instruccional: Marco Rubiano Rey

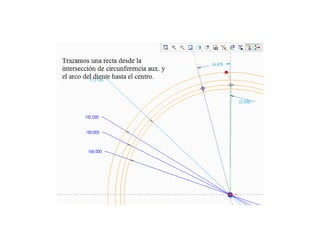

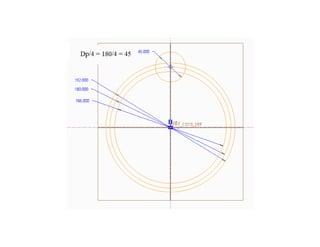

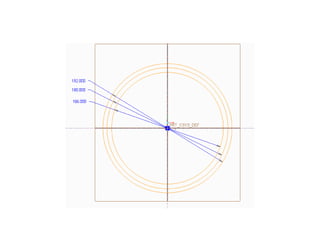

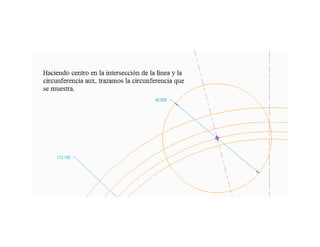

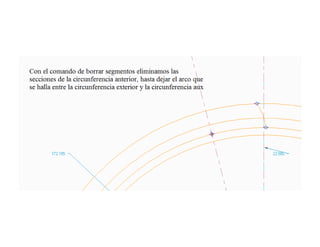

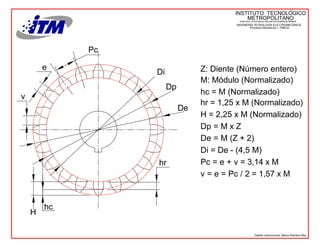

Di
Dp
De
Pc
v
e
hr
hc
H
hc = M (Normalizado)
M: Módulo (Normalizado)
v = e = Pc / 2 = 1,57 x M
Pc = e + v = 3,14 x M
Di = De - (4,5 M)
De = M (Z + 2)
Dp = M x Z
H = 2,25 x M (Normalizado)
hr = 1,25 x M (Normalizado)
Z: Diente (Número entero)

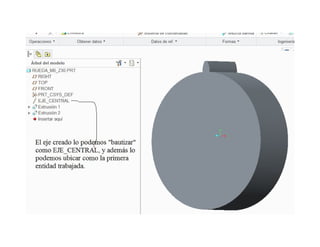

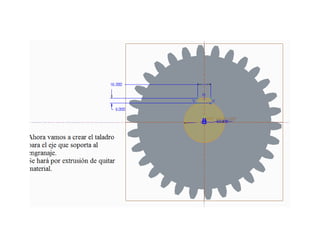

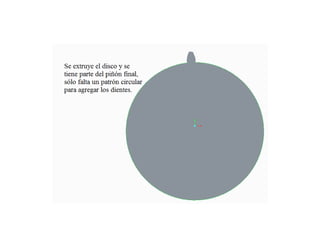

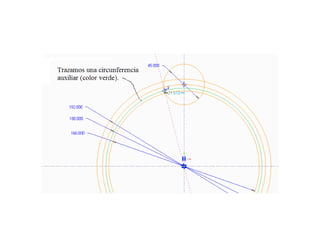

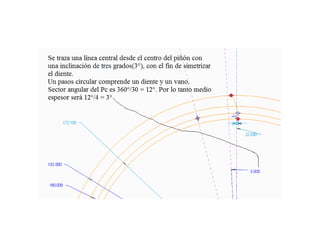

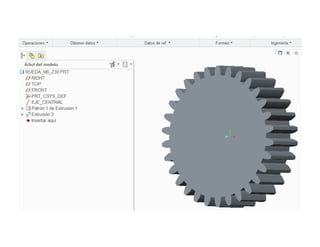

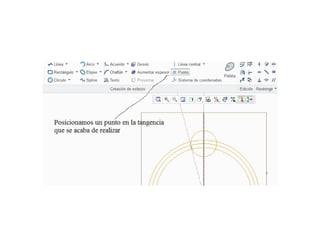

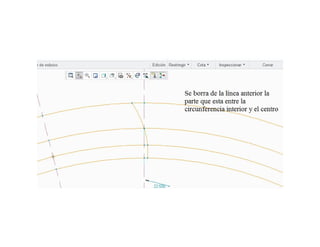

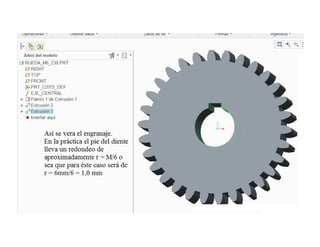

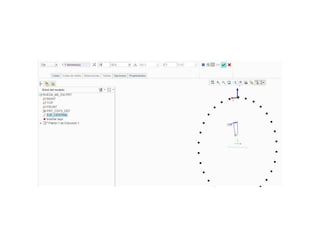

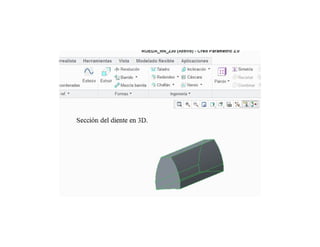

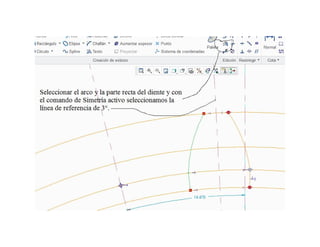

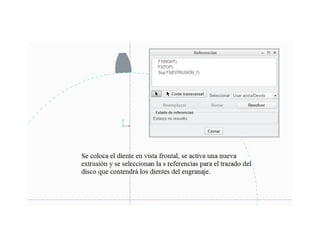

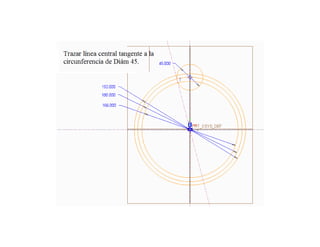

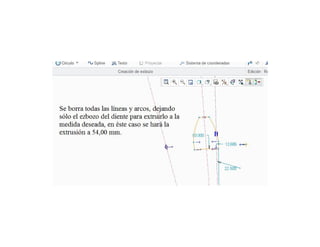

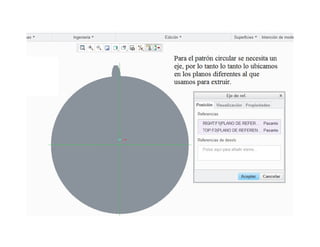

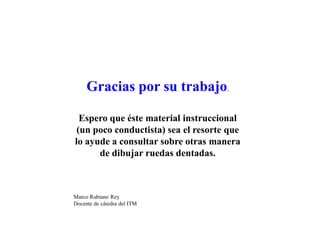

23. Gracias por su trabajo.
Espero que éste material instruccional
(un poco conductista) sea el resorte que
lo ayude a consultar sobre otras manera
de dibujar ruedas dentadas.
Marco Rubiano Rey
Docente de cátedra del ITM
