El documento explica el lenguaje de modelado unificado (UML), que es un estándar para visualizar, especificar, construir y documentar componentes de sistemas de software. UML incluye diagramas como diagramas de clases, objetos, casos de uso y secuencia que representan diferentes perspectivas de un sistema. El documento se enfoca en los diagramas de clases UML, que muestran las relaciones entre clases a través de herencia, asociación, agregación y otros elementos.

1. Programación Orientada a
Objetos
Introducción a UML

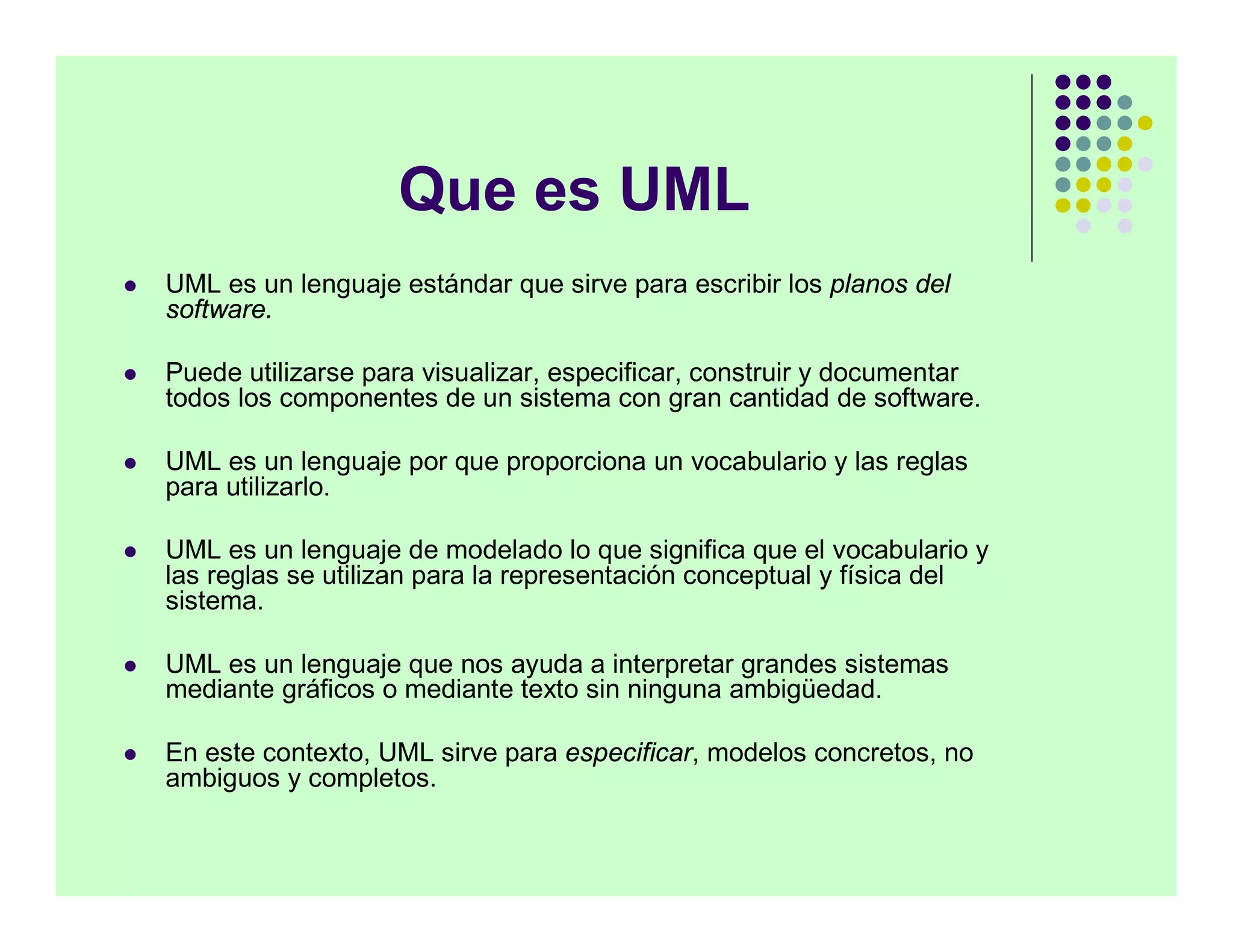

2. Que es UML
 UML es un lenguaje estándar que sirve para escribir los planos del
software.
 Puede utilizarse para visualizar, especificar, construir y documentar
todos los componentes de un sistema con gran cantidad de software.
 UML es un lenguaje por que proporciona un vocabulario y las reglas
para utilizarlo.
 UML es un lenguaje de modelado lo que significa que el vocabulario y
las reglas se utilizan para la representación conceptual y física del
sistema.
 UML es un lenguaje que nos ayuda a interpretar grandes sistemas
mediante gráficos o mediante texto sin ninguna ambigüedad.
 En este contexto, UML sirve para especificar, modelos concretos, no
ambiguos y completos.

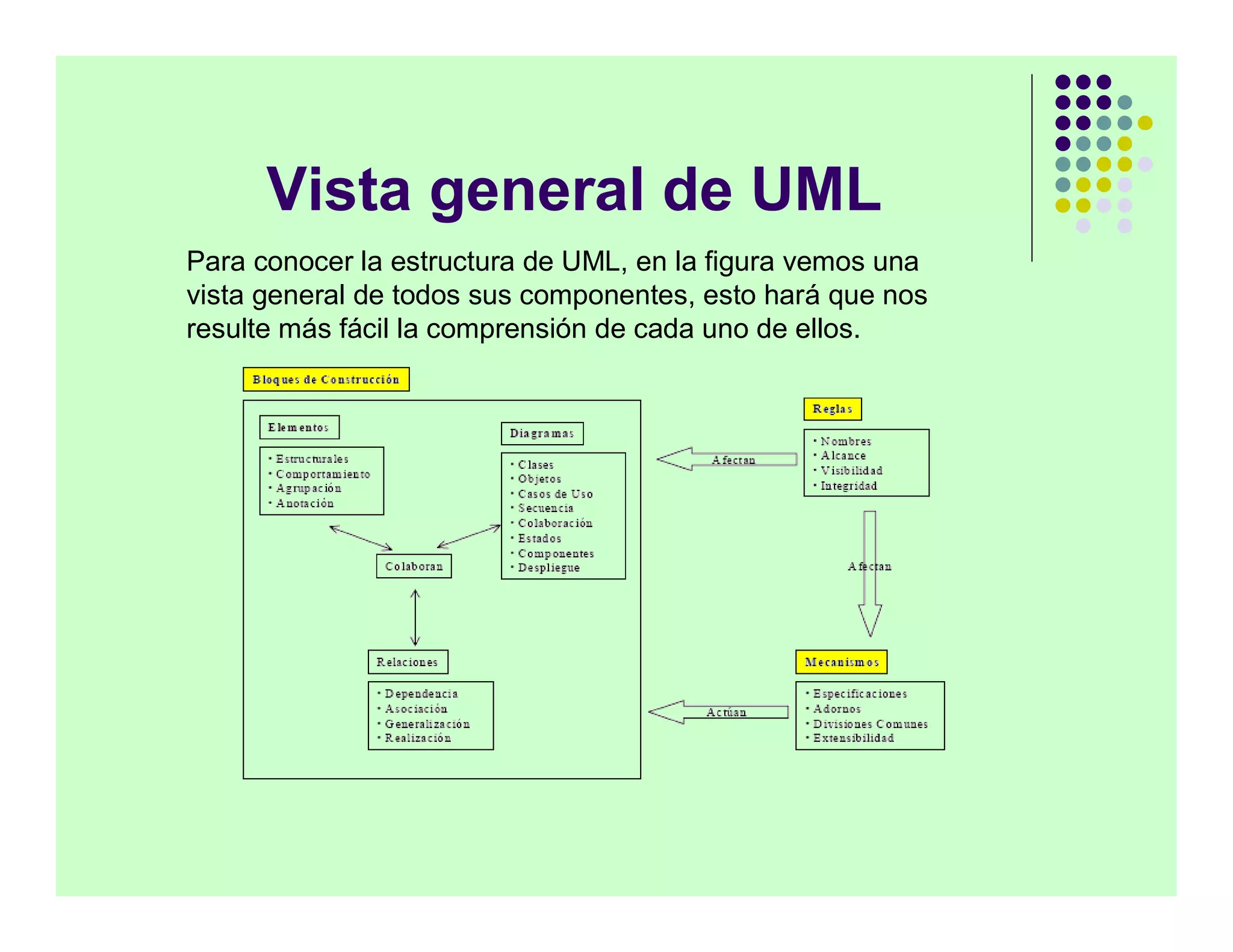

3. Vista general de UML
Para conocer la estructura de UML, en la figura vemos una
vista general de todos sus componentes, esto hará que nos
resulte más fácil la comprensión de cada uno de ellos.

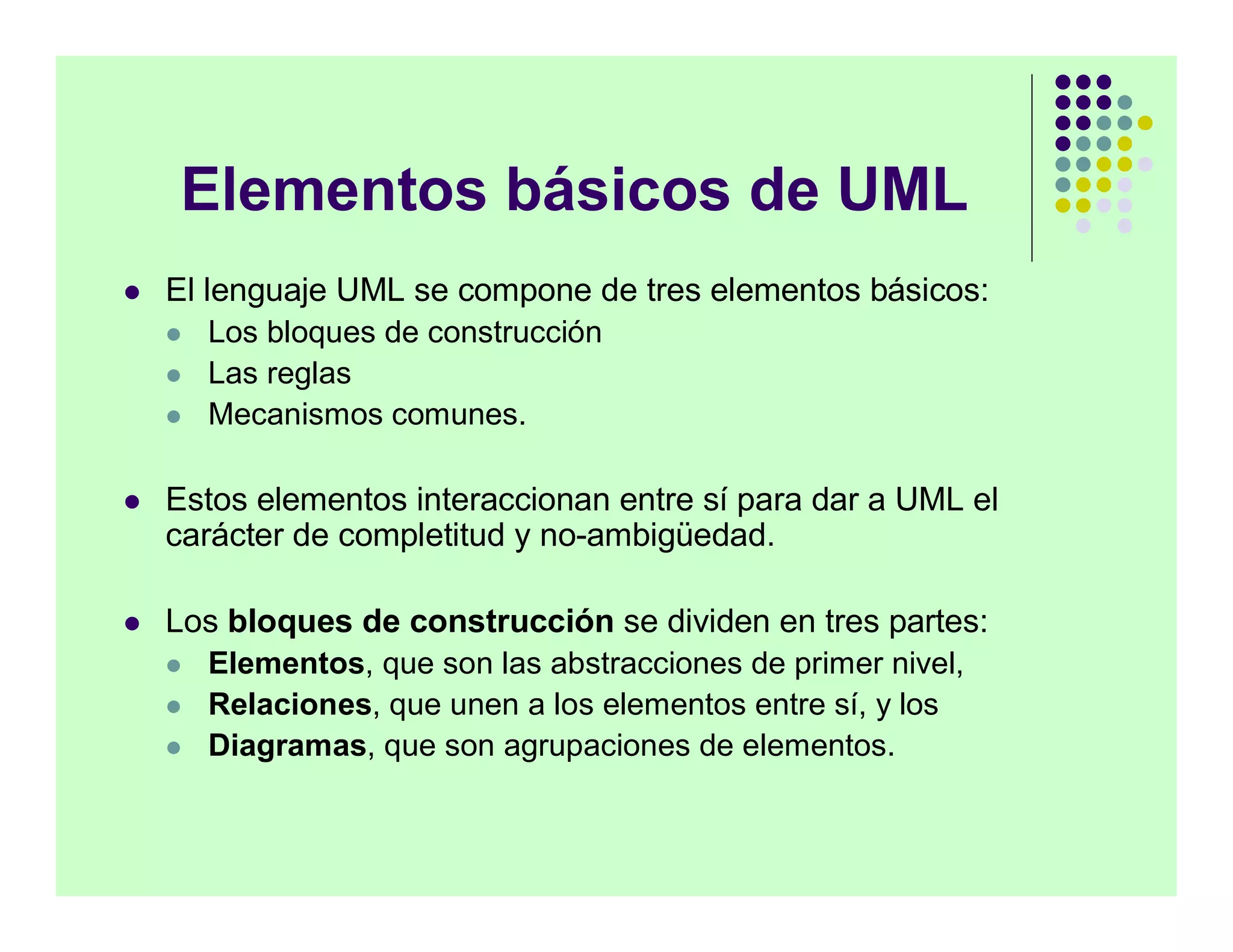

4. Elementos básicos de UML
 El lenguaje UML se compone de tres elementos básicos:
 Los bloques de construcción
 Las reglas
 Mecanismos comunes.
 Estos elementos interaccionan entre sí para dar a UML el
carácter de completitud y no-ambigüedad.
 Los bloques de construcción se dividen en tres partes:
 Elementos, que son las abstracciones de primer nivel,
 Relaciones, que unen a los elementos entre sí, y los
 Diagramas, que son agrupaciones de elementos.

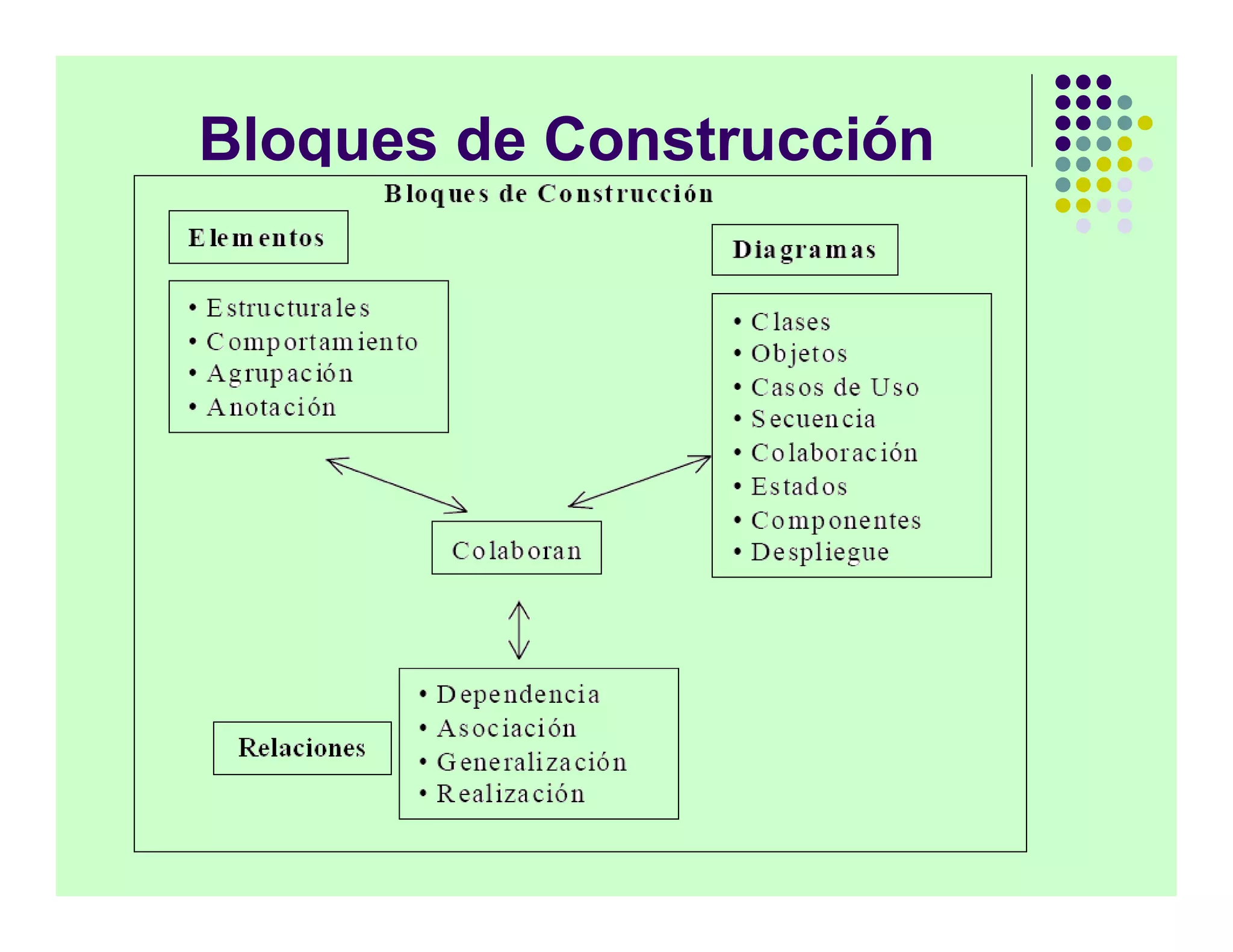

5. Bloques de Construcción

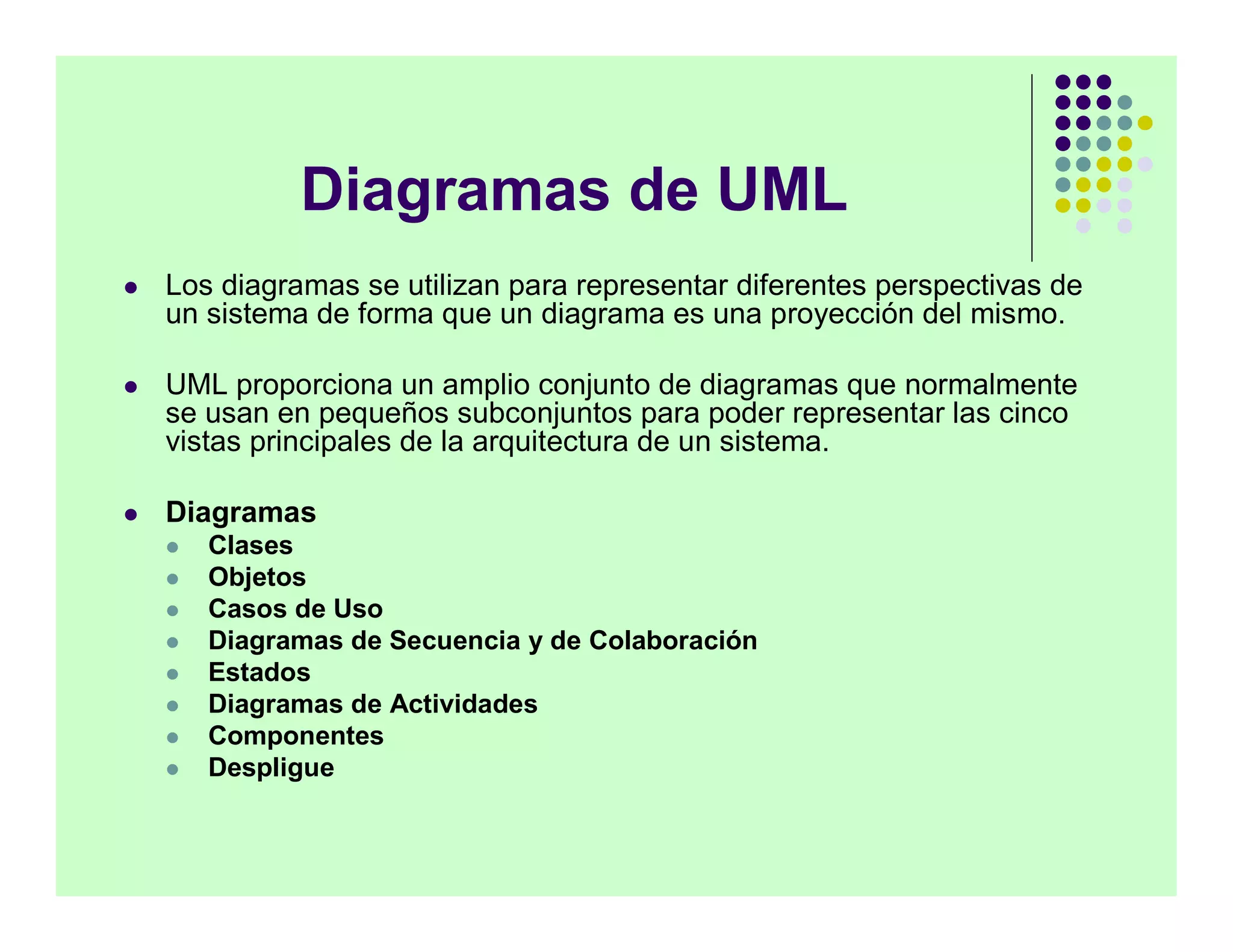

6. Diagramas de UML
 Los diagramas se utilizan para representar diferentes perspectivas de
un sistema de forma que un diagrama es una proyección del mismo.
 UML proporciona un amplio conjunto de diagramas que normalmente
se usan en pequeños subconjuntos para poder representar las cinco
vistas principales de la arquitectura de un sistema.
 Diagramas
 Clases
 Objetos
 Casos de Uso
 Diagramas de Secuencia y de Colaboración
 Estados
 Diagramas de Actividades
 Componentes
 Despligue

7. Programación Orientada a
Objetos
UML: Diagrama de Clases

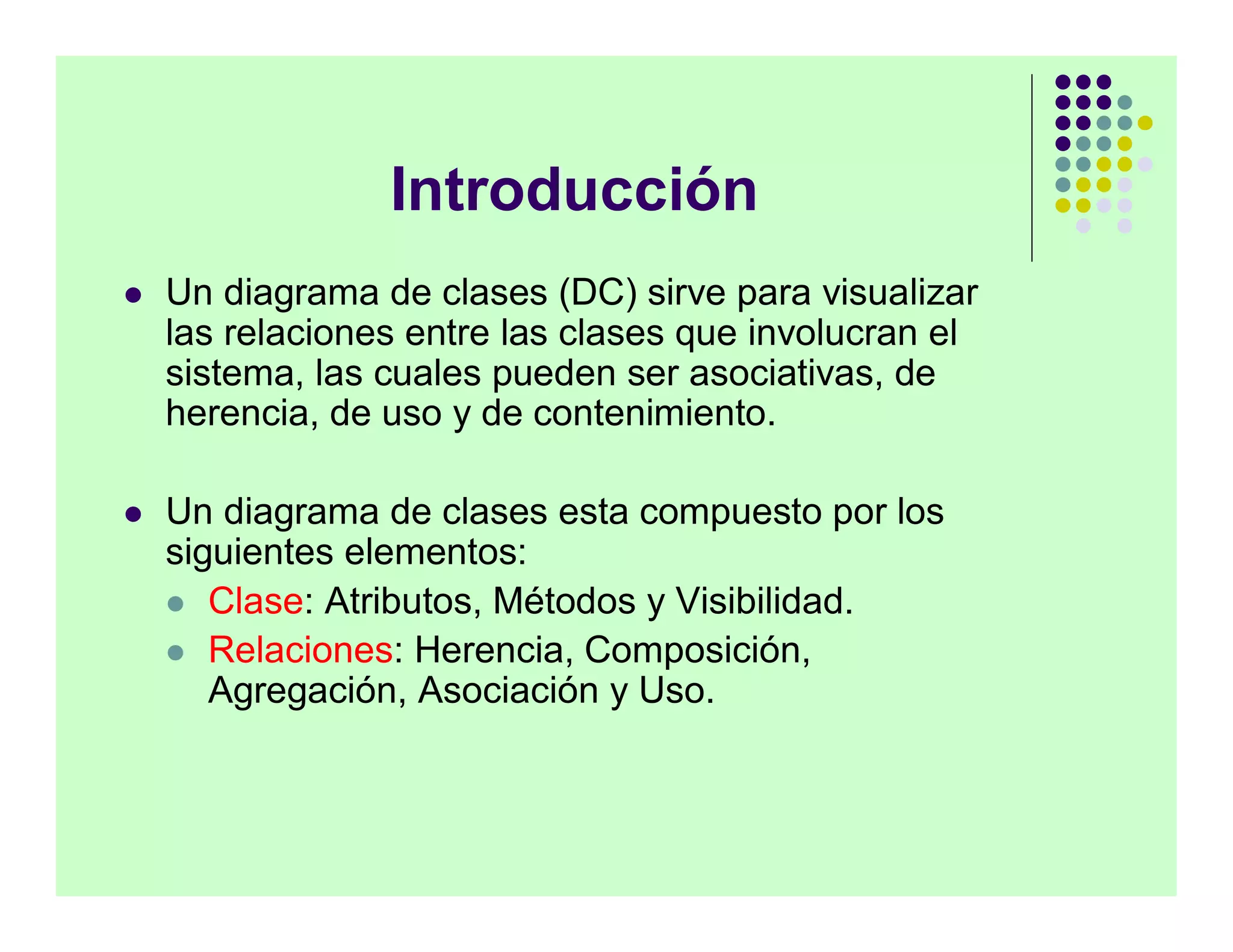

8. Introducción
 Un diagrama de clases (DC) sirve para visualizar
las relaciones entre las clases que involucran el
sistema, las cuales pueden ser asociativas, de
herencia, de uso y de contenimiento.
 Un diagrama de clases esta compuesto por los
siguientes elementos:
 Clase: Atributos, Métodos y Visibilidad.
 Relaciones: Herencia, Composición,
Agregación, Asociación y Uso.

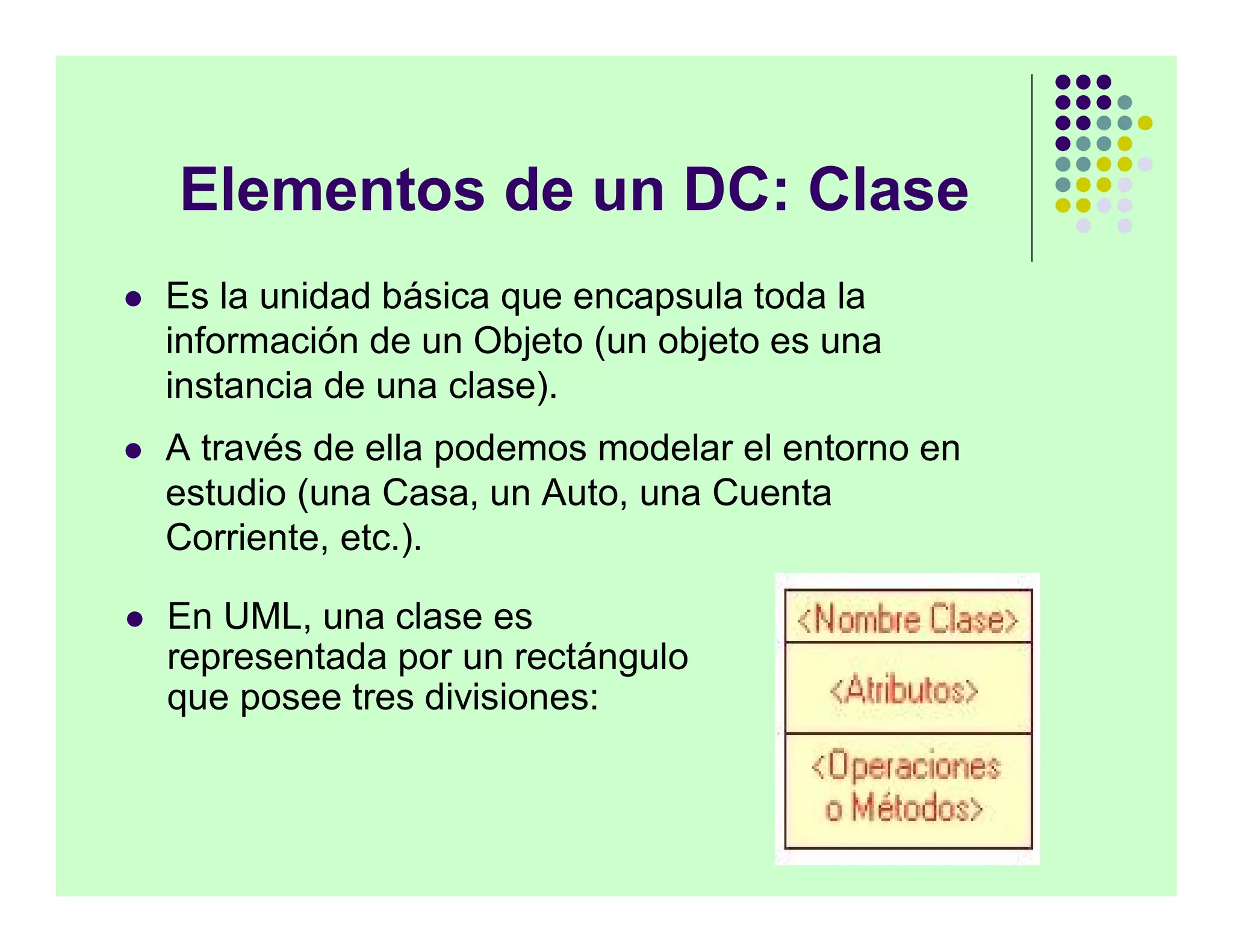

9. Elementos de un DC: Clase
 Es la unidad básica que encapsula toda la
información de un Objeto (un objeto es una
instancia de una clase).
 A través de ella podemos modelar el entorno en
estudio (una Casa, un Auto, una Cuenta
Corriente, etc.).
 En UML, una clase es
representada por un rectángulo
que posee tres divisiones:

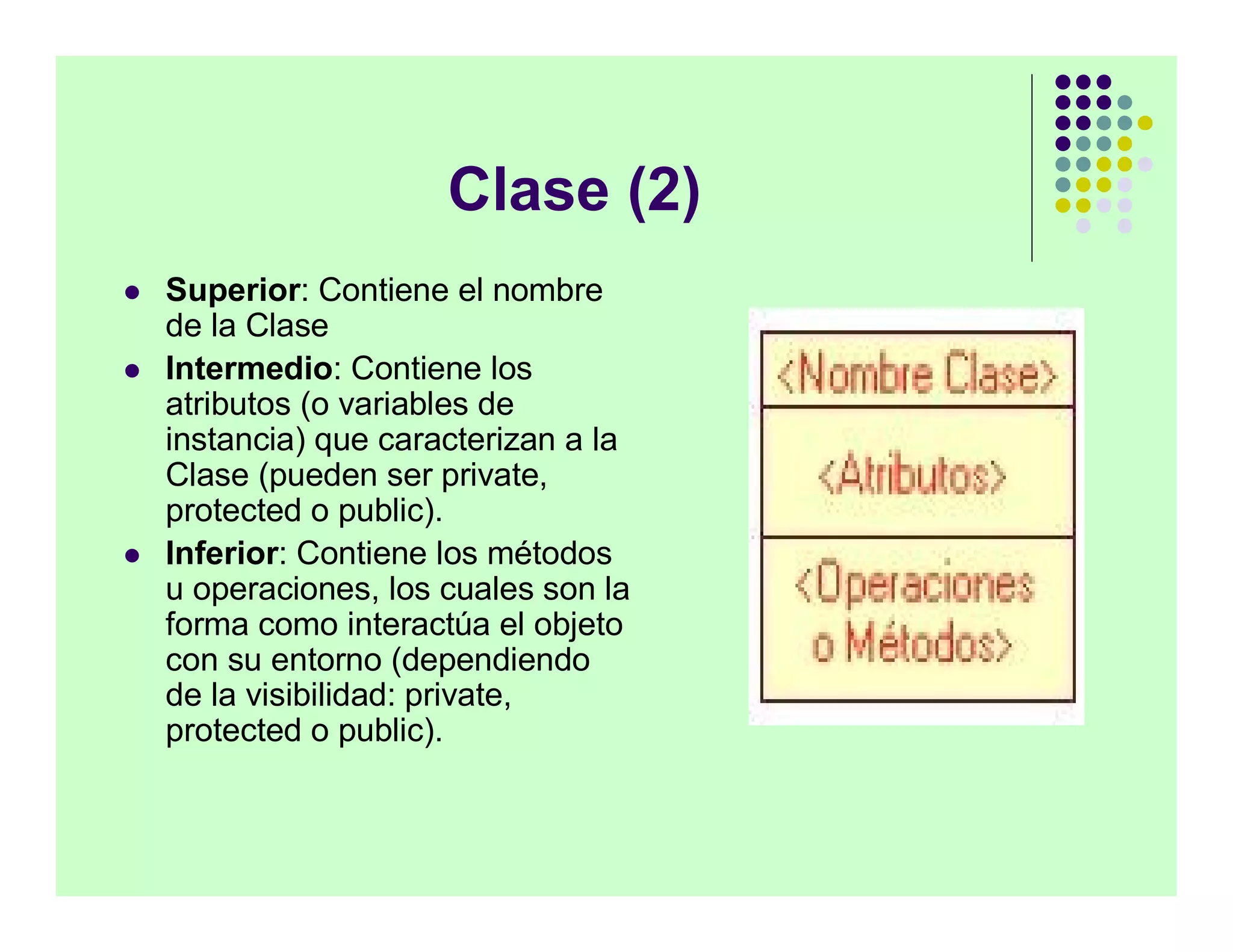

10. Clase (2)
 Superior: Contiene el nombre
de la Clase
 Intermedio: Contiene los
atributos (o variables de
instancia) que caracterizan a la
Clase (pueden ser private,
protected o public).
 Inferior: Contiene los métodos
u operaciones, los cuales son la
forma como interactúa el objeto
con su entorno (dependiendo
de la visibilidad: private,
protected o public).

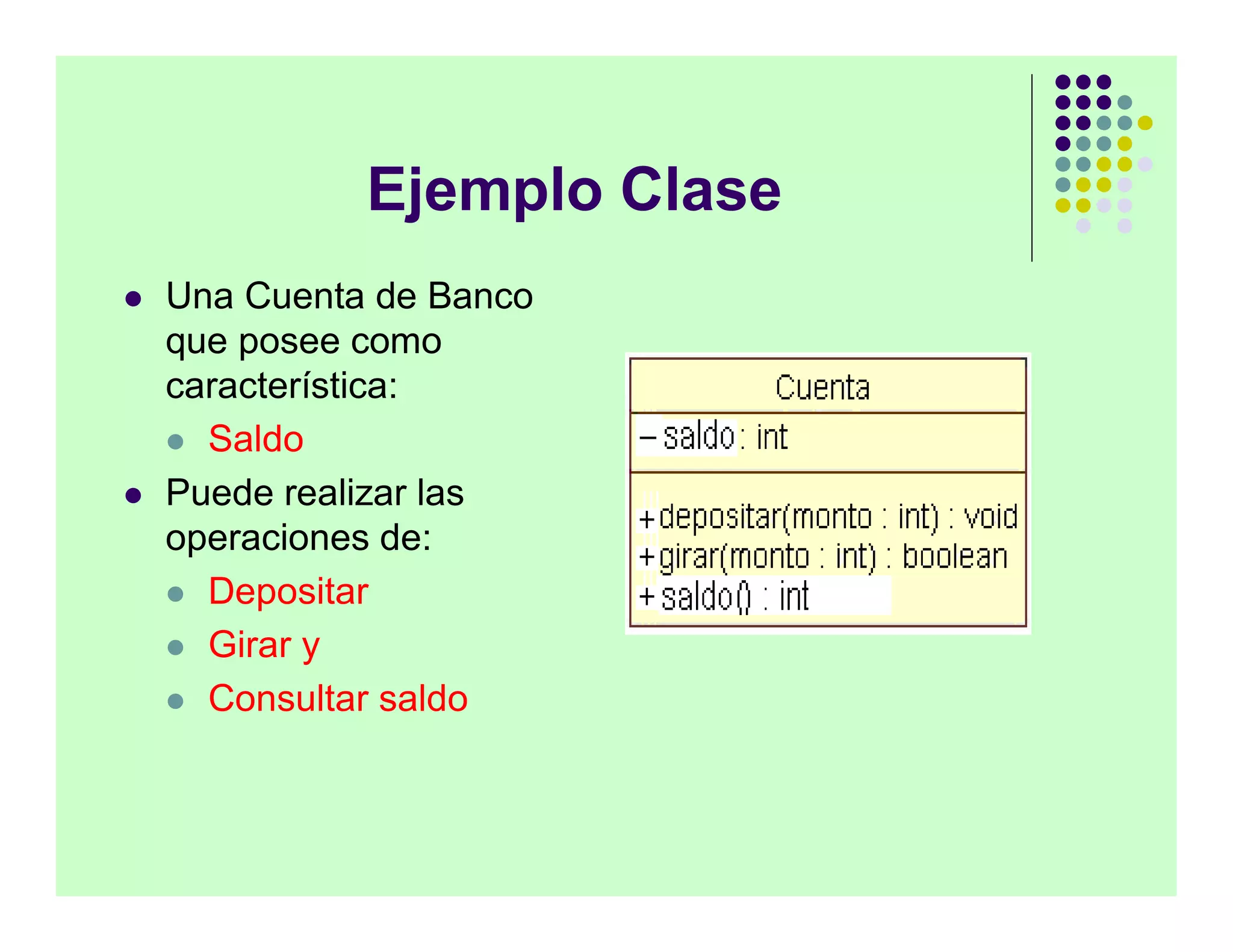

11. Ejemplo Clase
 Una Cuenta de Banco
que posee como
característica:
 Saldo
 Puede realizar las
operaciones de:
 Depositar
 Girar y
 Consultar saldo

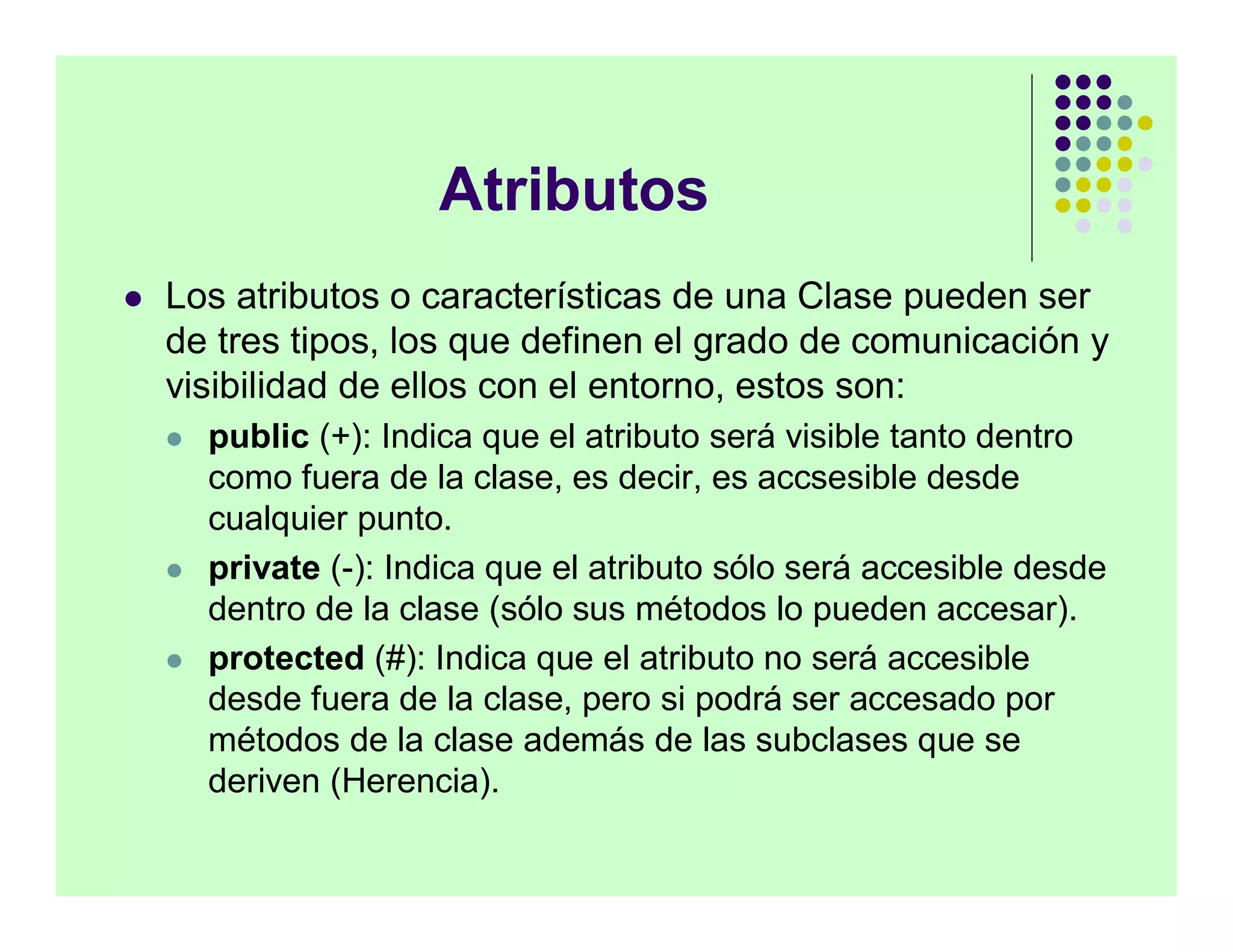

12. Atributos
 Los atributos o características de una Clase pueden ser
de tres tipos, los que definen el grado de comunicación y
visibilidad de ellos con el entorno, estos son:
 public (+): Indica que el atributo será visible tanto dentro
como fuera de la clase, es decir, es accsesible desde
cualquier punto.
 private (-): Indica que el atributo sólo será accesible desde
dentro de la clase (sólo sus métodos lo pueden accesar).
 protected (#): Indica que el atributo no será accesible
desde fuera de la clase, pero si podrá ser accesado por
métodos de la clase además de las subclases que se
deriven (Herencia).

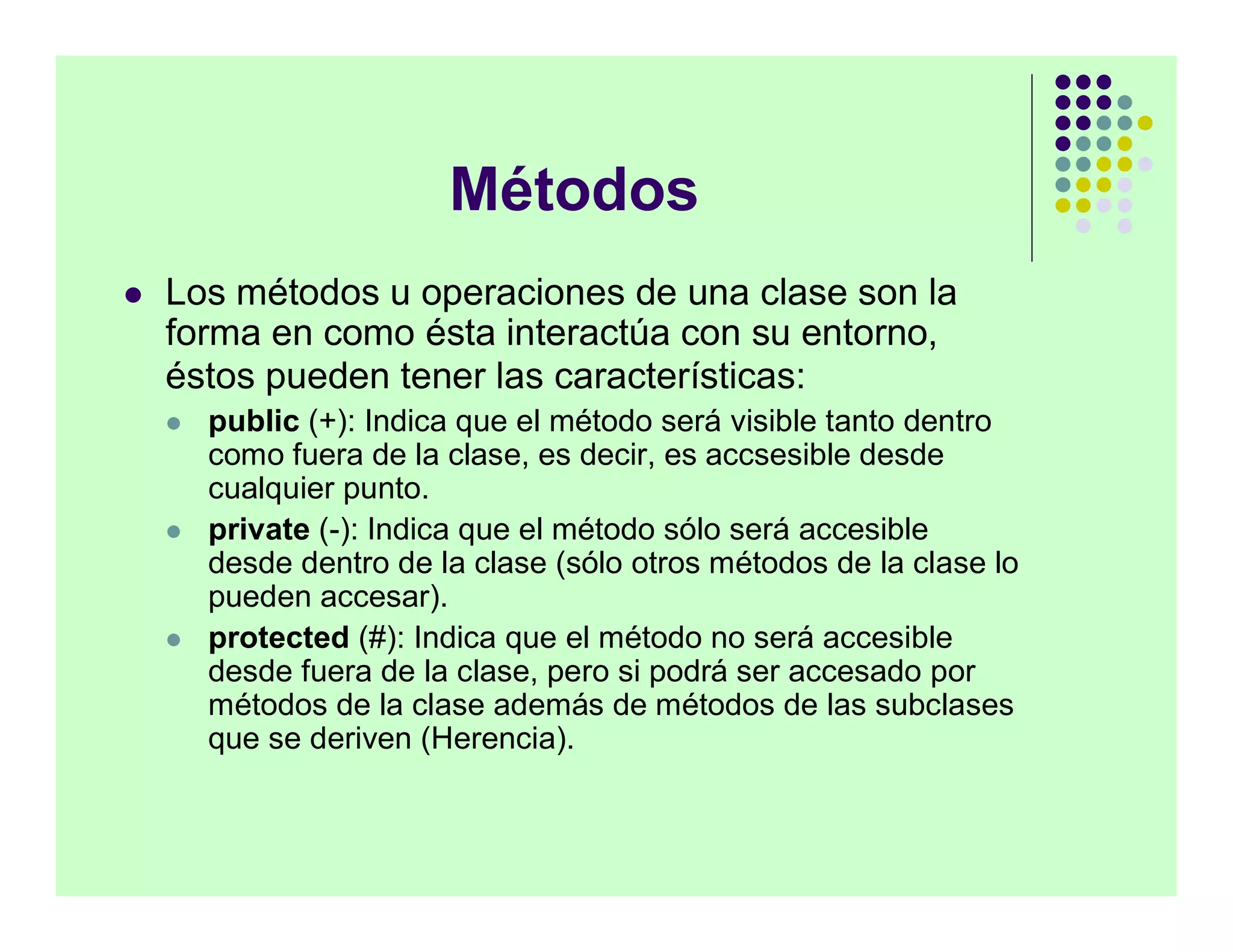

13. Métodos
 Los métodos u operaciones de una clase son la
forma en como ésta interactúa con su entorno,
éstos pueden tener las características:
 public (+): Indica que el método será visible tanto dentro
como fuera de la clase, es decir, es accsesible desde
cualquier punto.
 private (-): Indica que el método sólo será accesible
desde dentro de la clase (sólo otros métodos de la clase lo
pueden accesar).
 protected (#): Indica que el método no será accesible
desde fuera de la clase, pero si podrá ser accesado por
métodos de la clase además de métodos de las subclases
que se deriven (Herencia).

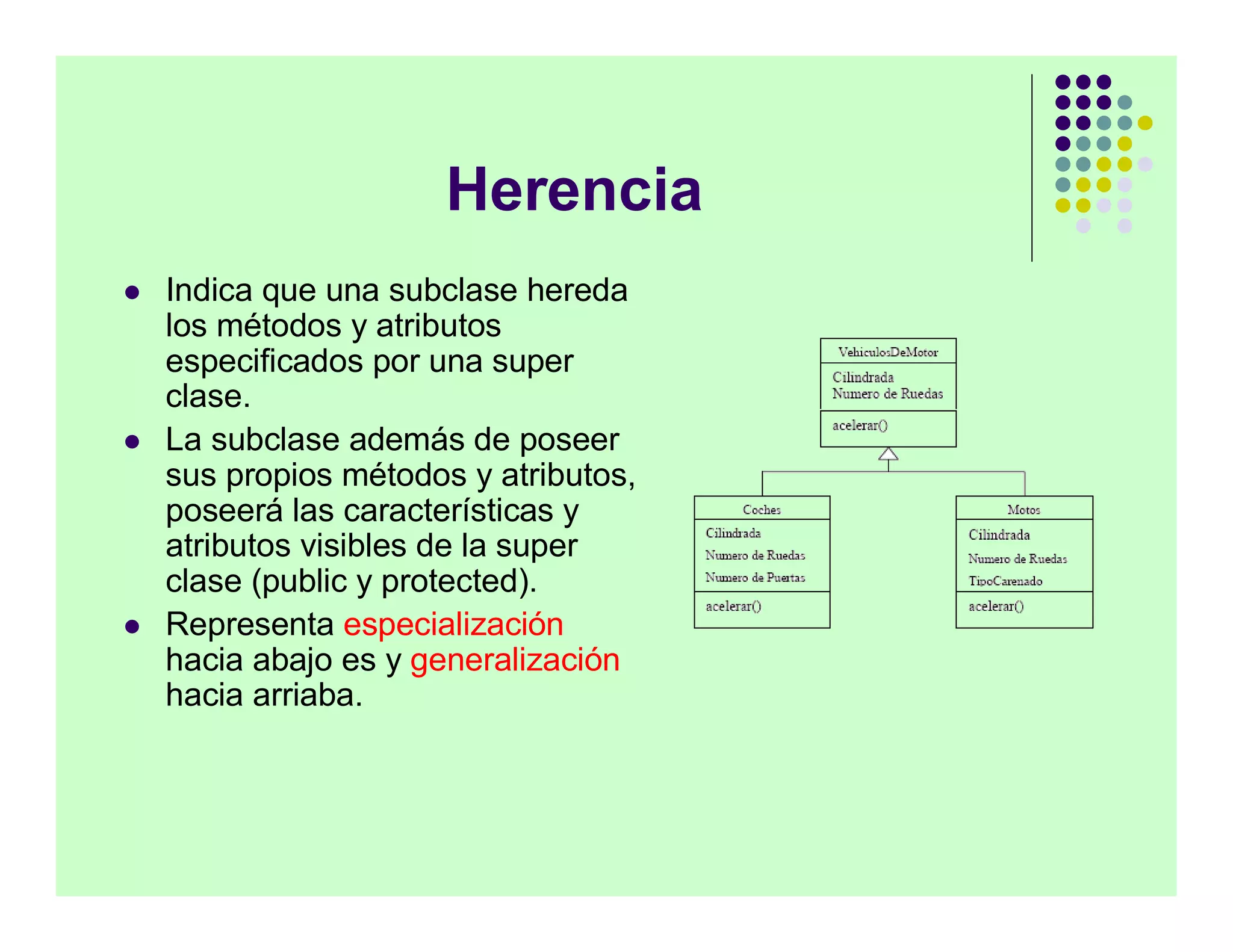

14. Herencia
 Indica que una subclase hereda
los métodos y atributos
especificados por una super
clase.
 La subclase además de poseer
sus propios métodos y atributos,
poseerá las características y
atributos visibles de la super
clase (public y protected).
 Representa especialización
hacia abajo es y generalización
hacia arriaba.

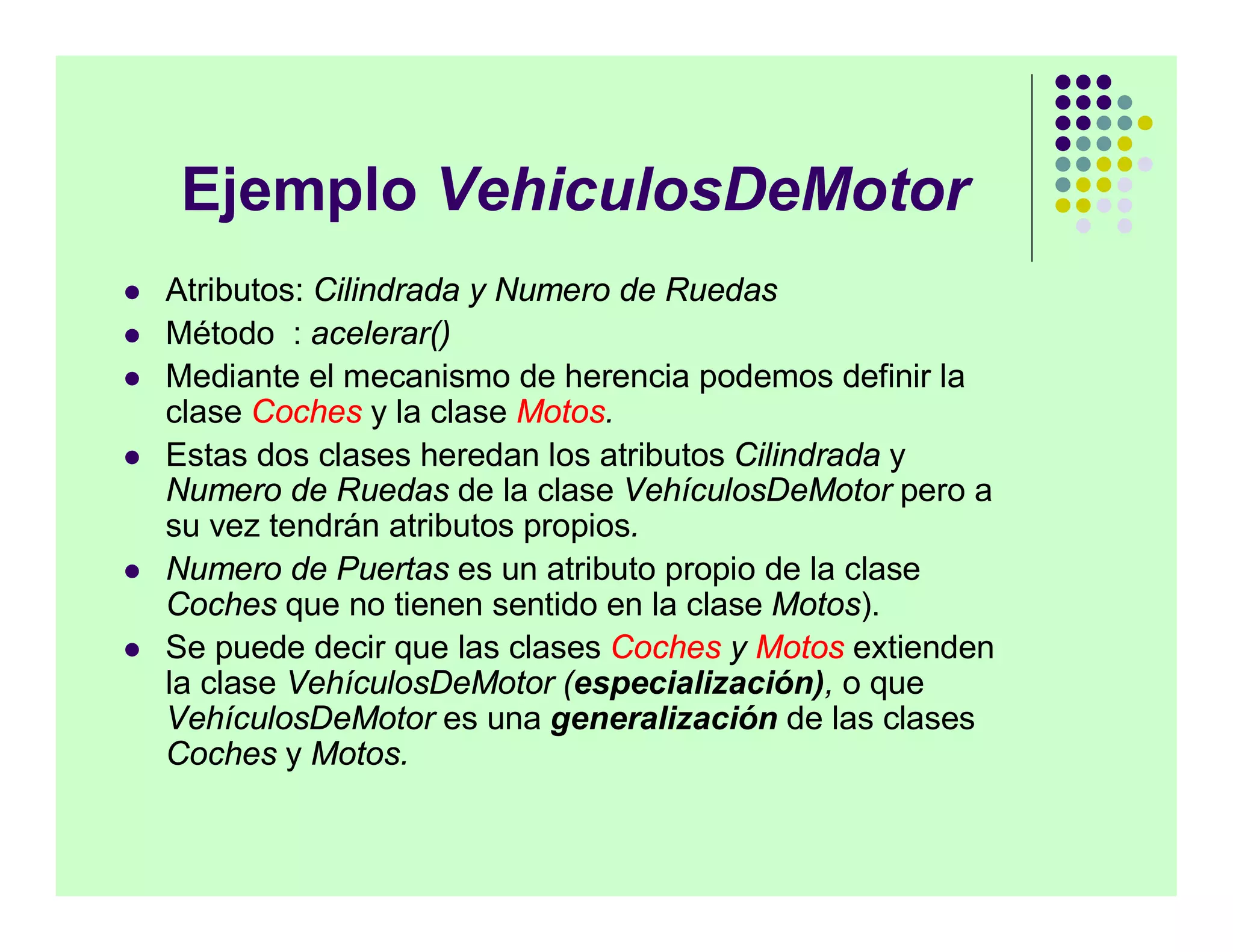

15. Ejemplo VehiculosDeMotor
 Atributos: Cilindrada y Numero de Ruedas
 Método : acelerar()
 Mediante el mecanismo de herencia podemos definir la
clase Coches y la clase Motos.
 Estas dos clases heredan los atributos Cilindrada y
Numero de Ruedas de la clase VehículosDeMotor pero a
su vez tendrán atributos propios.
 Numero de Puertas es un atributo propio de la clase
Coches que no tienen sentido en la clase Motos).
 Se puede decir que las clases Coches y Motos extienden
la clase VehículosDeMotor (especialización), o que
VehículosDeMotor es una generalización de las clases
Coches y Motos.

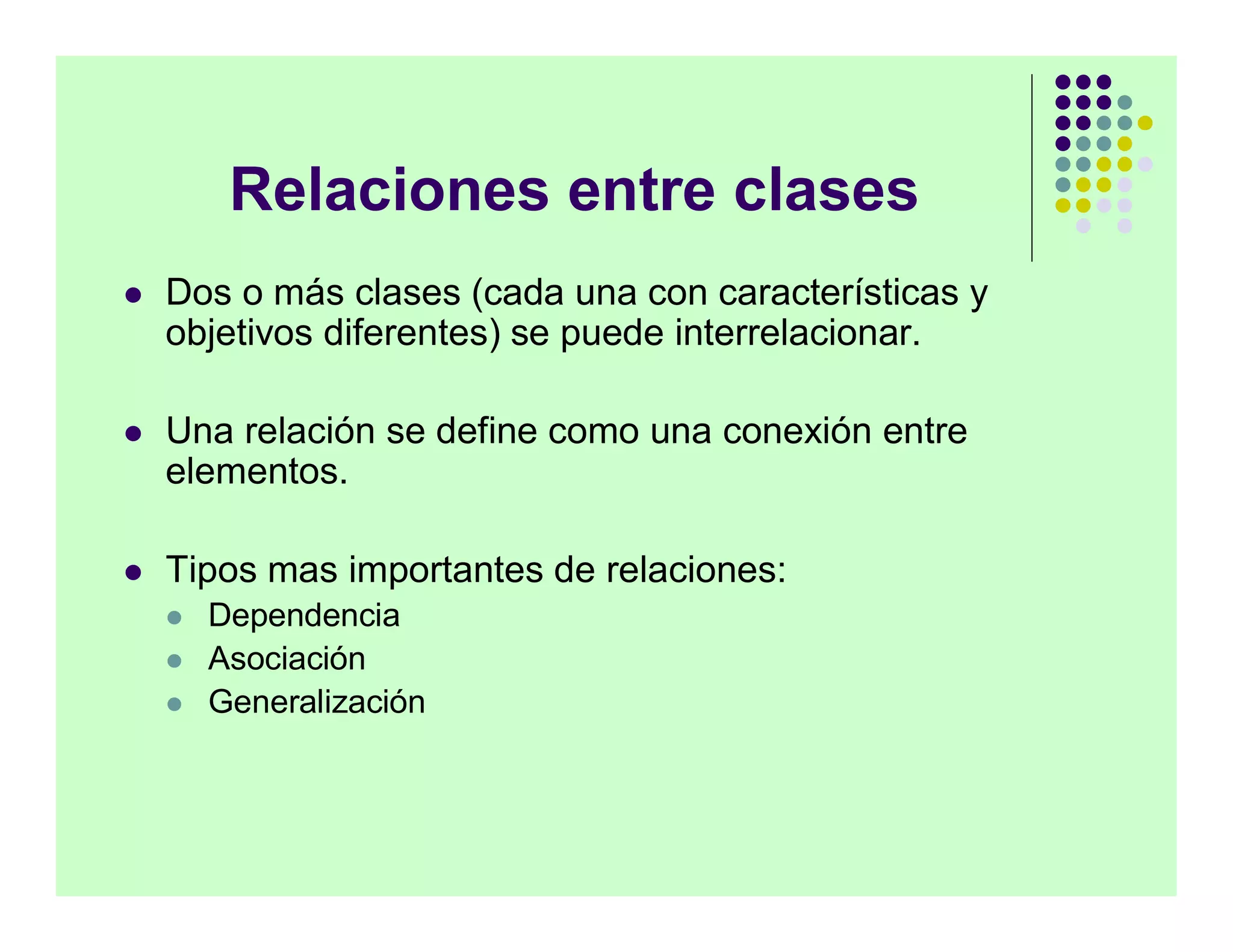

16. Relaciones entre clases
 Dos o más clases (cada una con características y
objetivos diferentes) se puede interrelacionar.
 Una relación se define como una conexión entre
elementos.
 Tipos mas importantes de relaciones:
 Dependencia
 Asociación
 Generalización

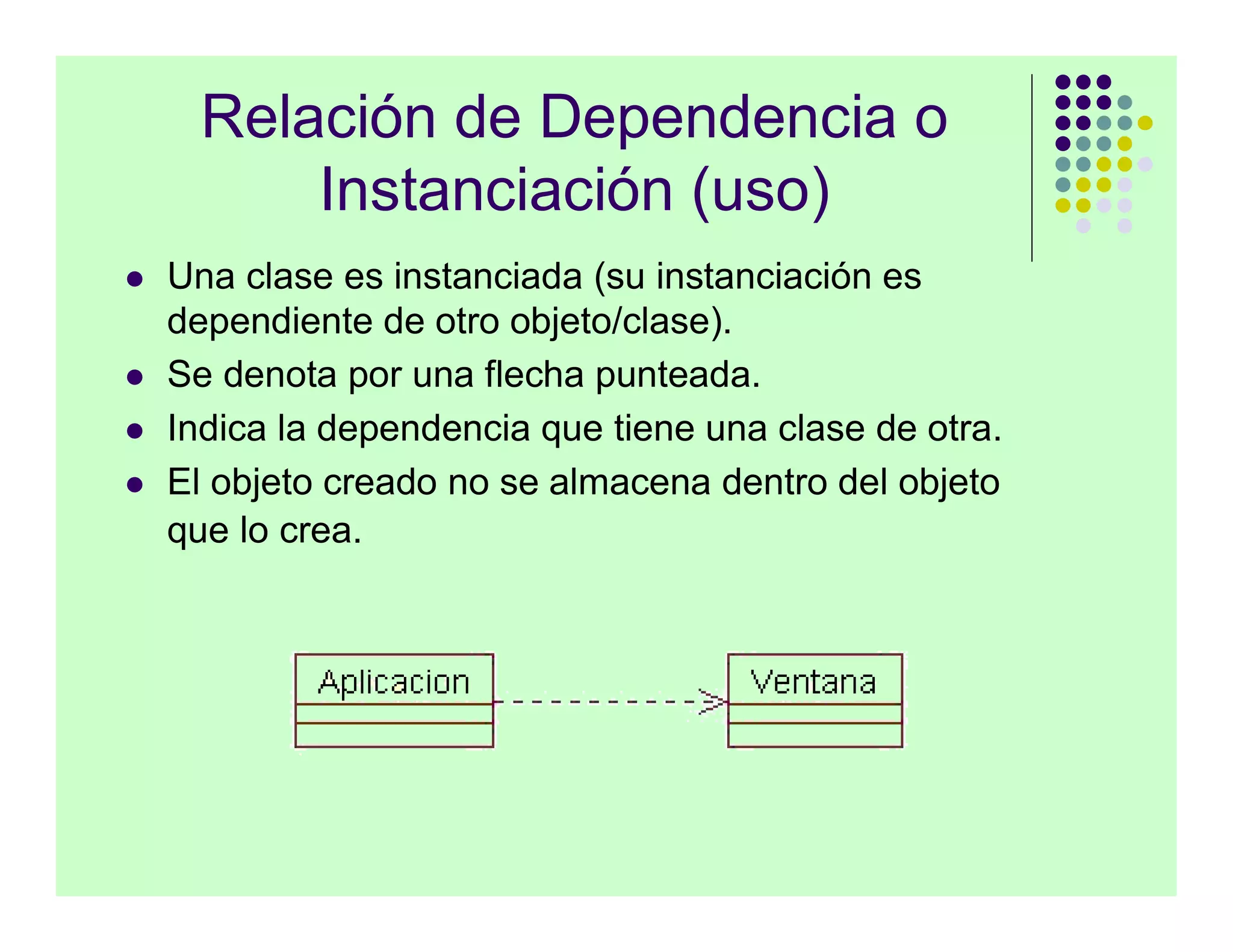

17. Relación de Dependencia o
Instanciación (uso)
 Una clase es instanciada (su instanciación es
dependiente de otro objeto/clase).
 Se denota por una flecha punteada.
 Indica la dependencia que tiene una clase de otra.
 El objeto creado no se almacena dentro del objeto
que lo crea.

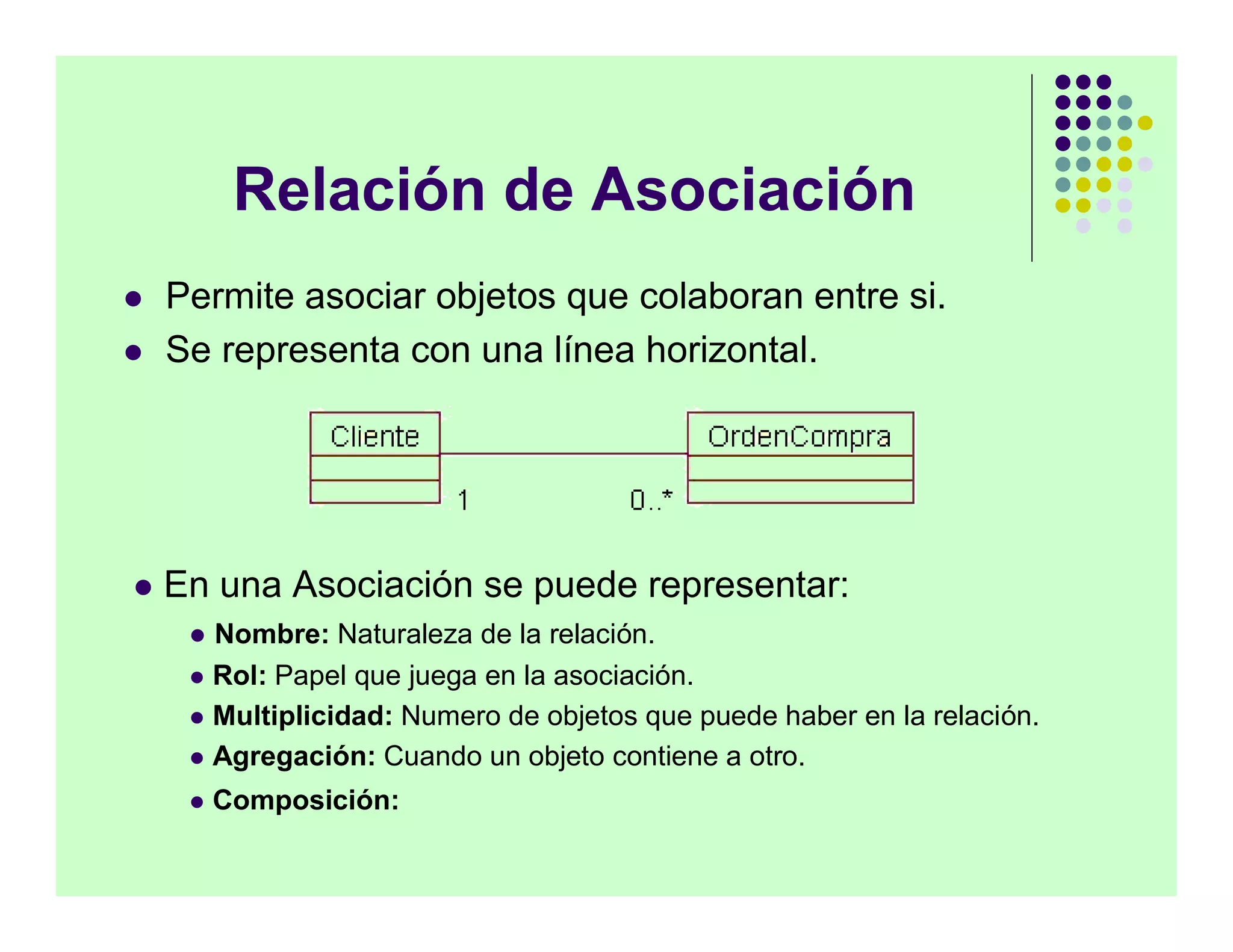

18. Relación de Asociación
 Permite asociar objetos que colaboran entre si.
 Se representa con una línea horizontal.
 En una Asociación se puede representar:
 Nombre: Naturaleza de la relación.
 Rol: Papel que juega en la asociación.
 Multiplicidad: Numero de objetos que puede haber en la relación.
 Agregación: Cuando un objeto contiene a otro.
 Composición:

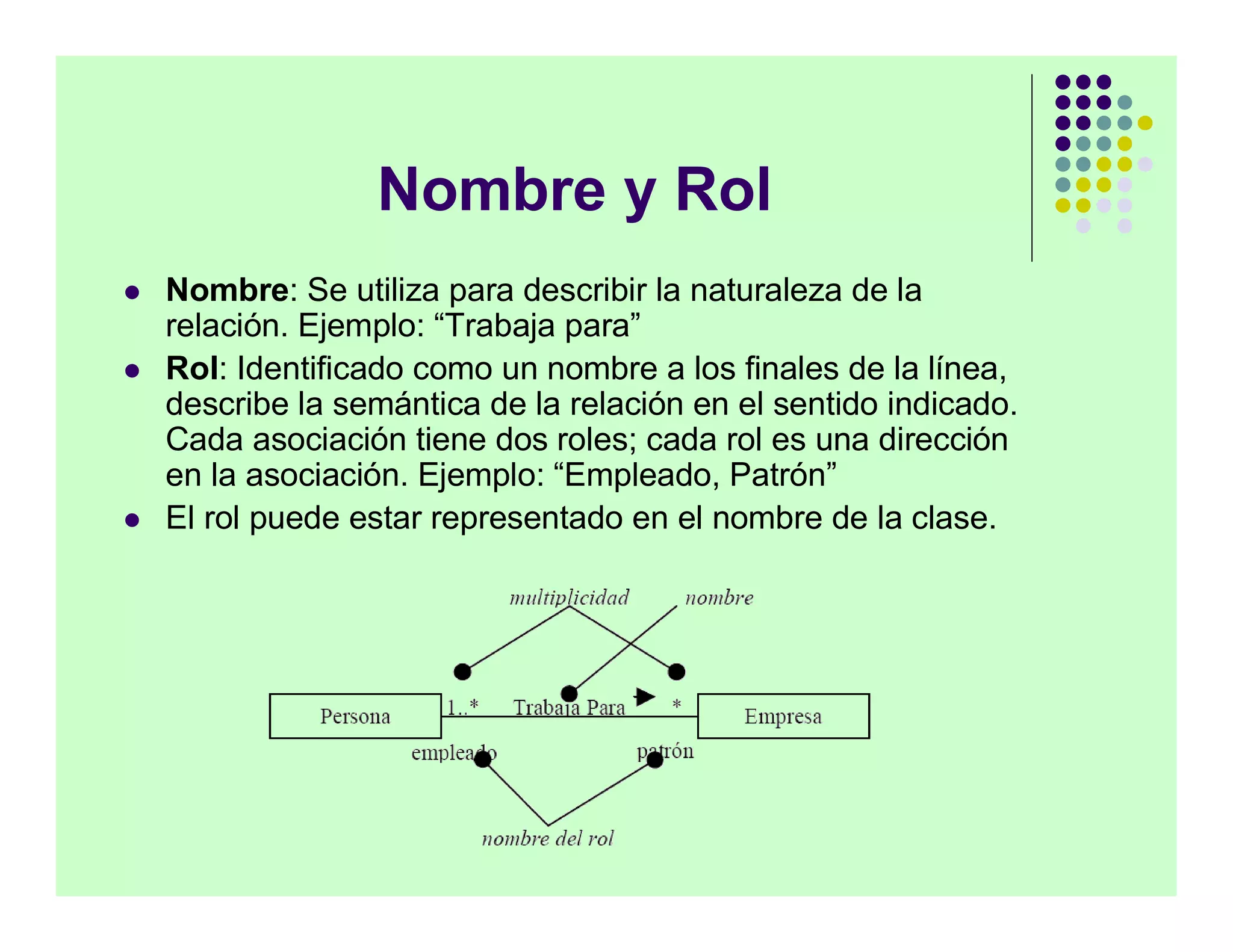

19. Nombre y Rol
 Nombre: Se utiliza para describir la naturaleza de la
relación. Ejemplo: “Trabaja para”
 Rol: Identificado como un nombre a los finales de la línea,
describe la semántica de la relación en el sentido indicado.
Cada asociación tiene dos roles; cada rol es una dirección
en la asociación. Ejemplo: “Empleado, Patrón”
 El rol puede estar representado en el nombre de la clase.

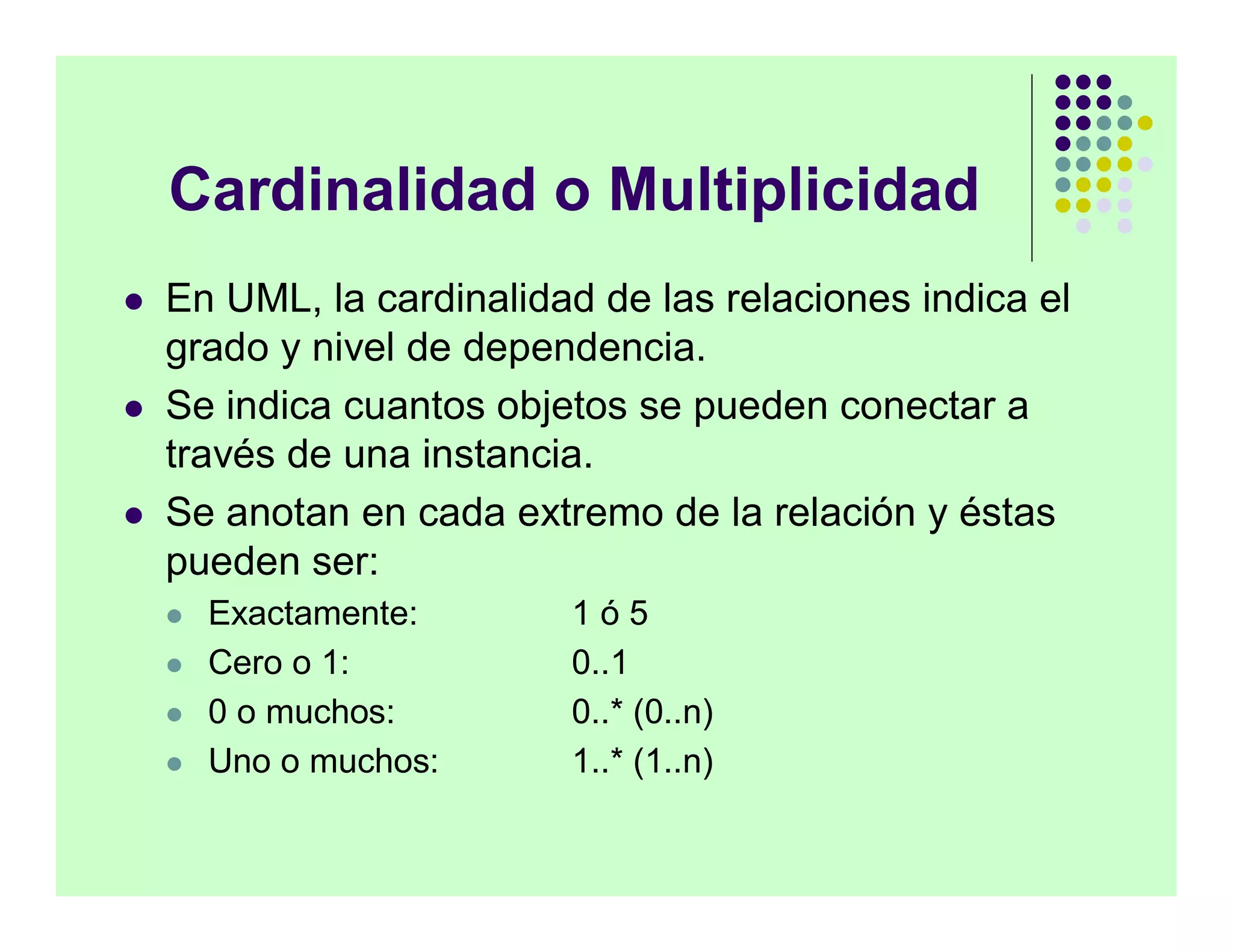

20. Cardinalidad o Multiplicidad
 En UML, la cardinalidad de las relaciones indica el
grado y nivel de dependencia.
 Se indica cuantos objetos se pueden conectar a
través de una instancia.
 Se anotan en cada extremo de la relación y éstas
pueden ser:
 Exactamente: 1ó5
 Cero o 1: 0..1
 0 o muchos: 0..* (0..n)
 Uno o muchos: 1..* (1..n)

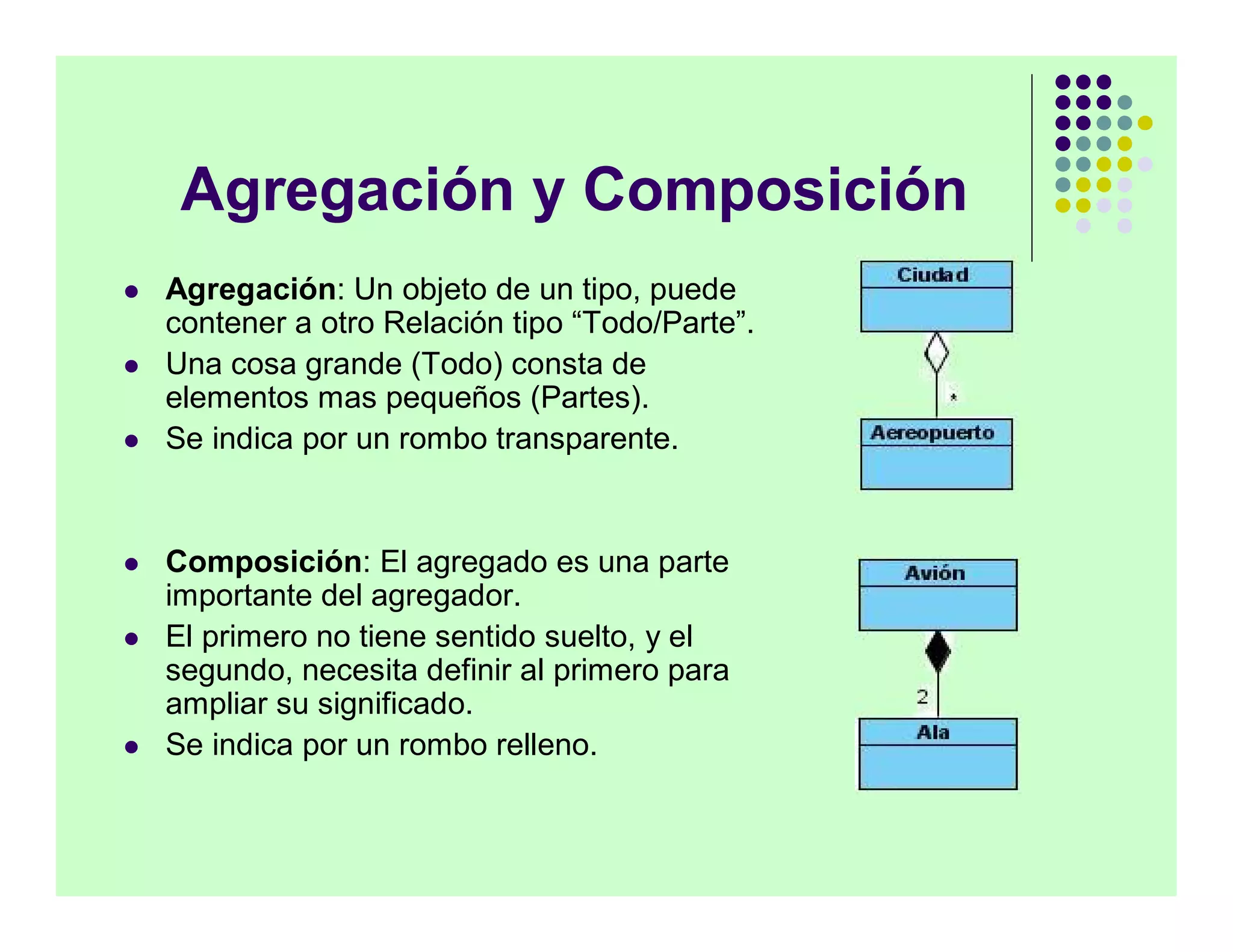

21. Agregación y Composición
 Agregación: Un objeto de un tipo, puede
contener a otro Relación tipo “Todo/Parte”.
 Una cosa grande (Todo) consta de
elementos mas pequeños (Partes).
 Se indica por un rombo transparente.
 Composición: El agregado es una parte
importante del agregador.
 El primero no tiene sentido suelto, y el
segundo, necesita definir al primero para
ampliar su significado.
 Se indica por un rombo relleno.

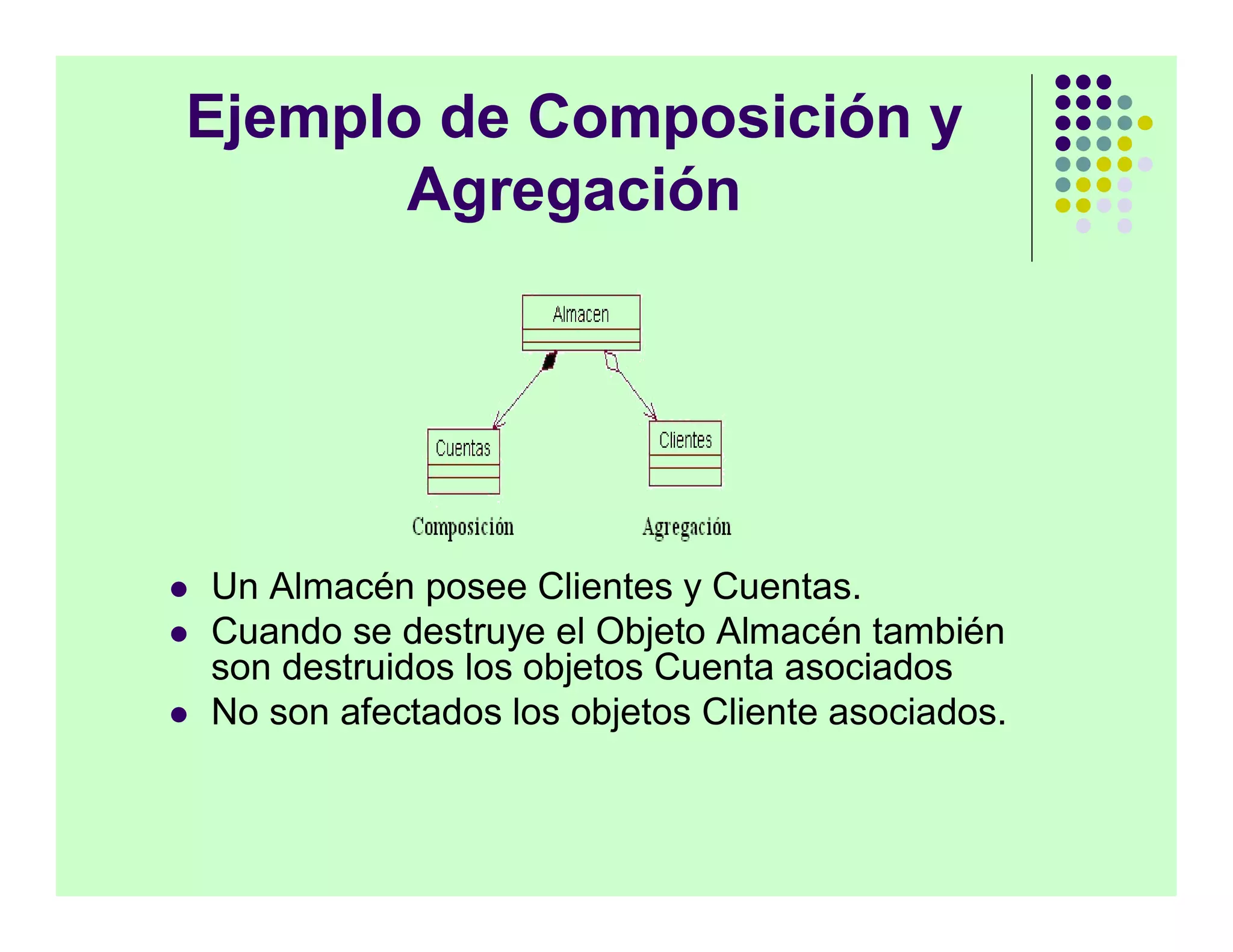

22. Ejemplo de Composición y
Agregación
 Un Almacén posee Clientes y Cuentas.
 Cuando se destruye el Objeto Almacén también
son destruidos los objetos Cuenta asociados
 No son afectados los objetos Cliente asociados.

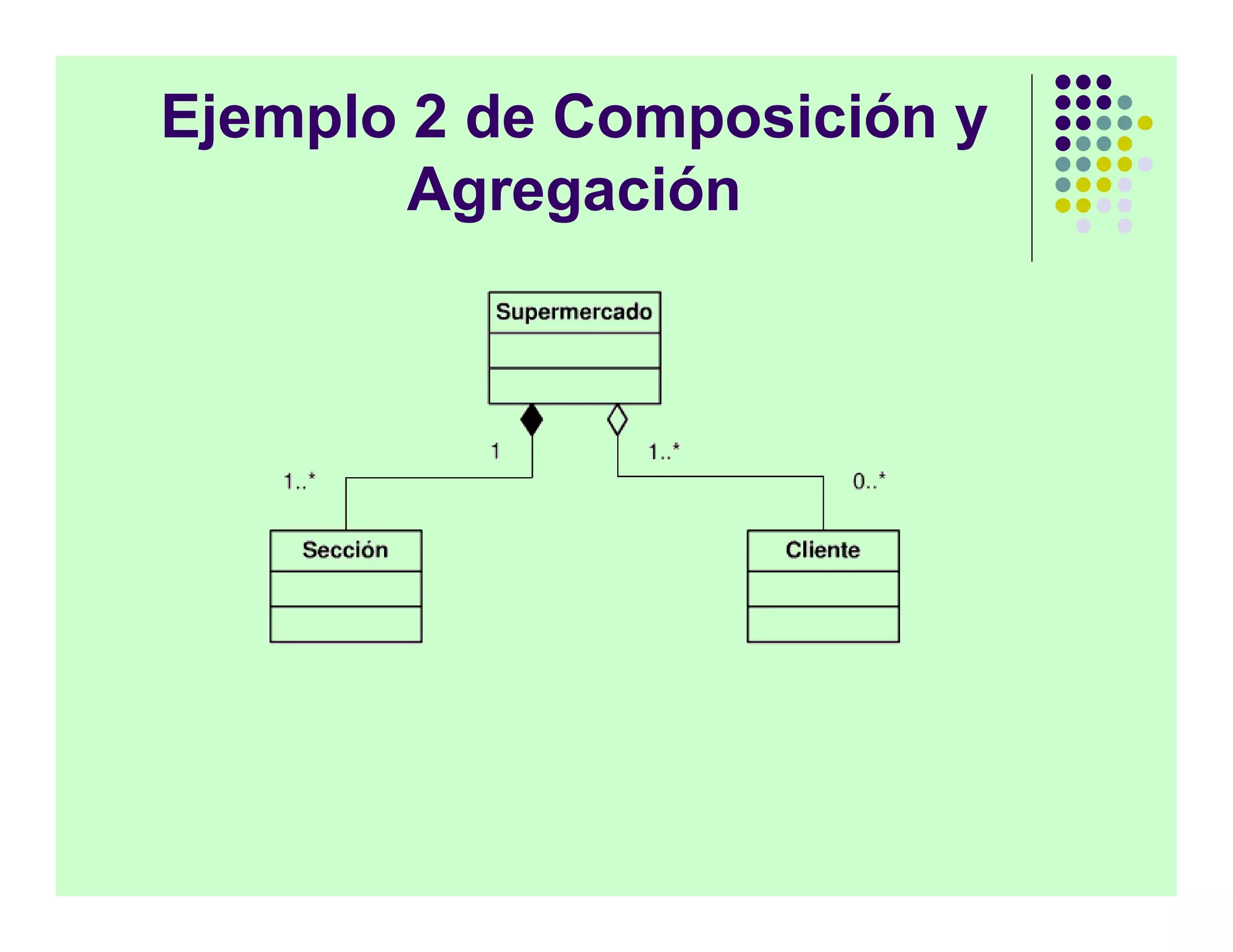

23. Ejemplo 2 de Composición y
Agregación

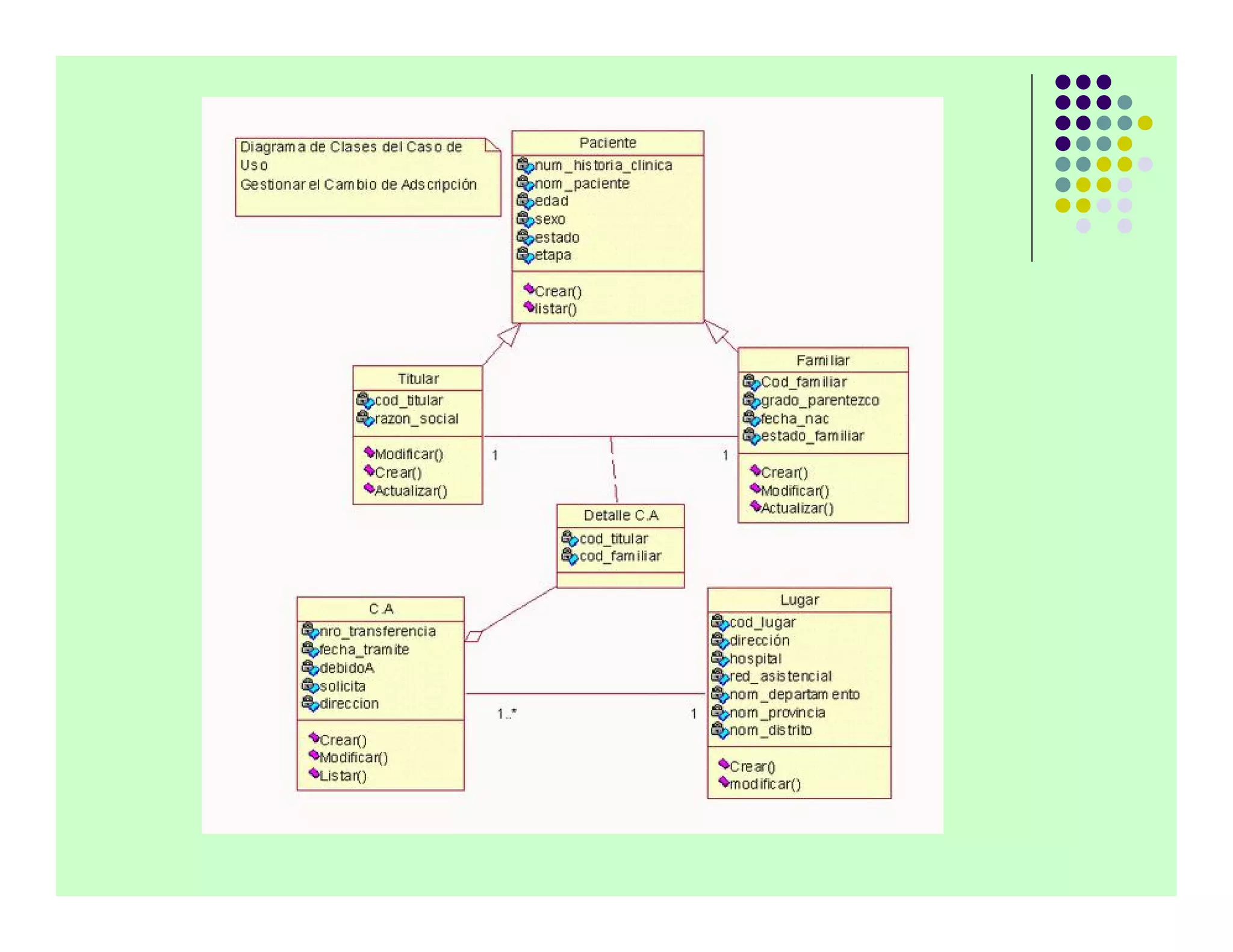

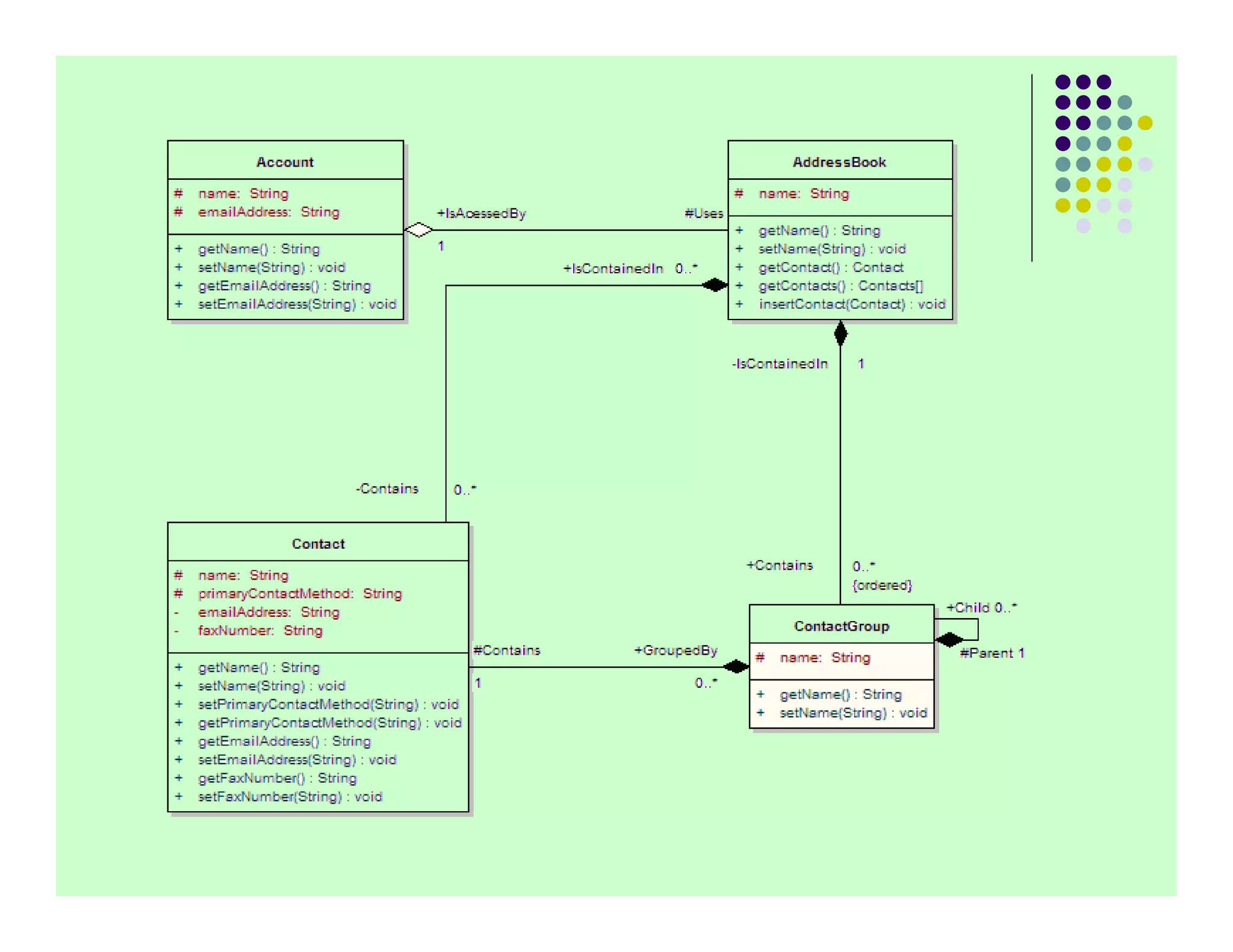

26. Ejemplo final

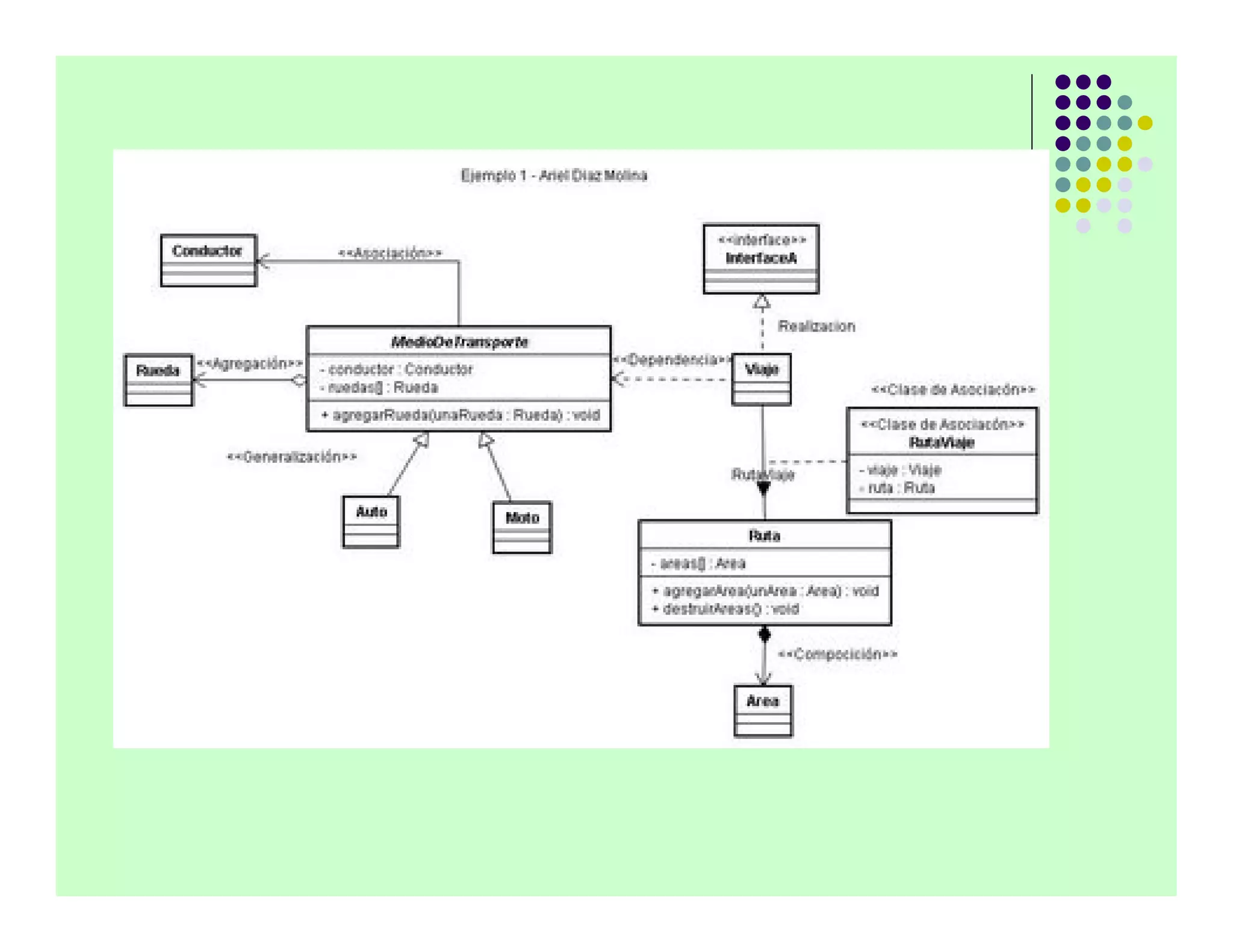

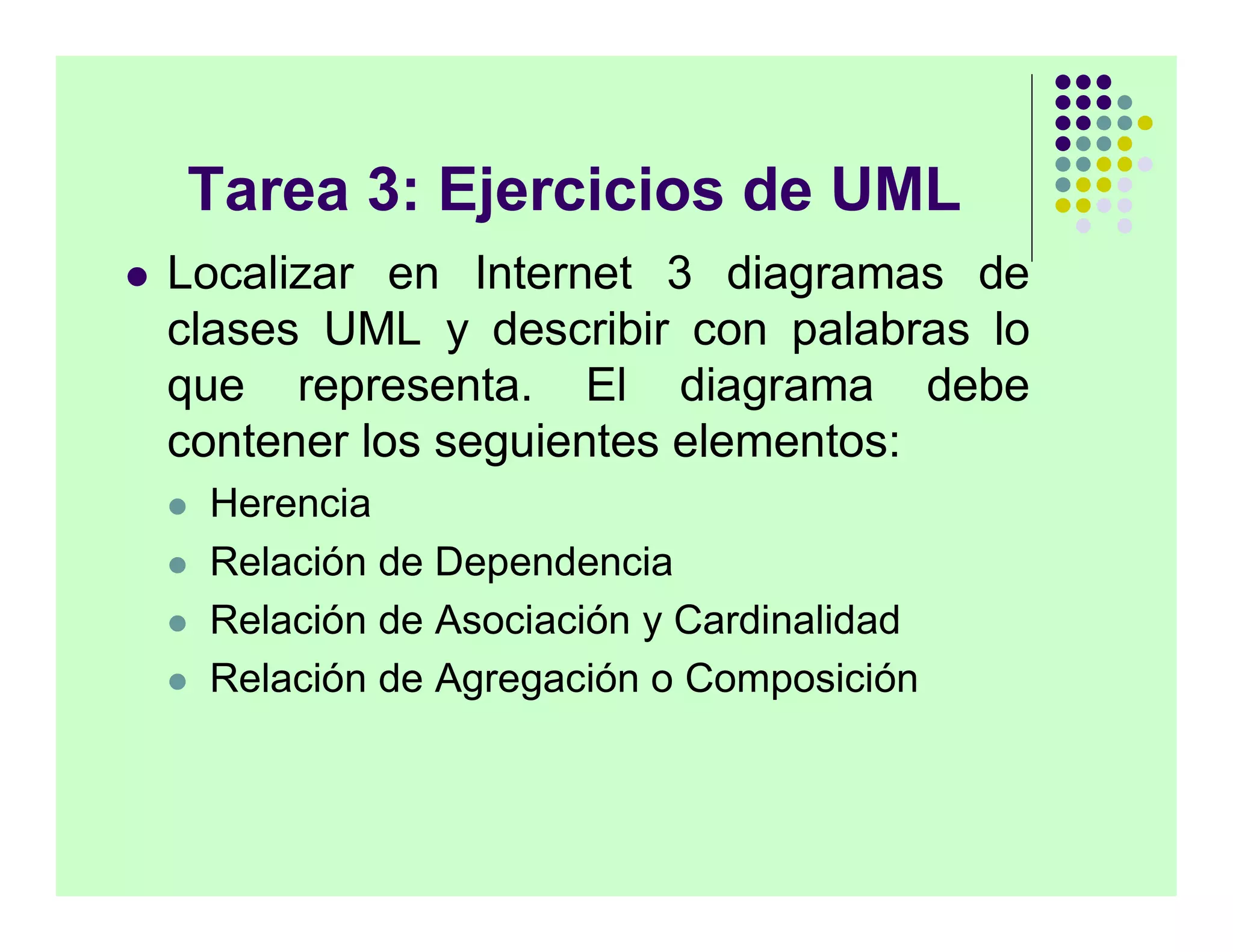

27. Tarea 3: Ejercicios de UML
 Localizar en Internet 3 diagramas de
clases UML y describir con palabras lo
que representa. El diagrama debe
contener los seguientes elementos:
 Herencia
 Relación de Dependencia
 Relación de Asociación y Cardinalidad
 Relación de Agregación o Composición
