Redes InalámbricasLínea de Equipos Ubiquiti

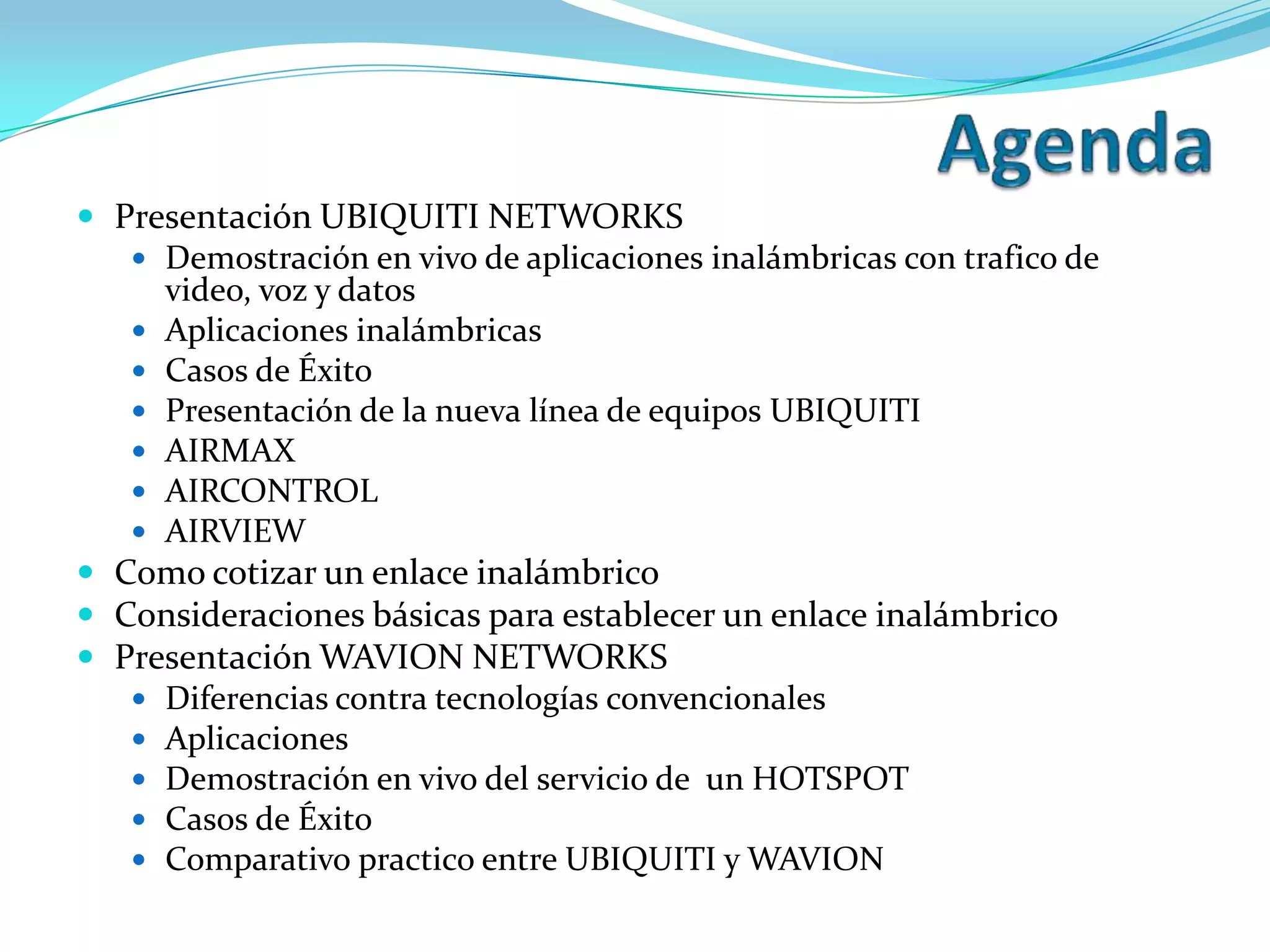

AgendaPresentación UBIQUITI NETWORKSDemostración en vivo de aplicaciones inalámbricas con trafico de video, voz y datosAplicaciones inalámbricasCasos de ÉxitoPresentación de la nueva línea de equipos UBIQUITIAIRMAXAIRCONTROLAIRVIEWComo cotizar un enlace inalámbricoConsideraciones básicas para establecer un enlace inalámbricoPresentación WAVION NETWORKSDiferencias contra tecnologías convencionalesAplicacionesDemostración en vivo del servicio de  un HOTSPOTCasos de ÉxitoComparativo practico entre UBIQUITI y WAVION
Acerca de UBIQUITI NETWORKSUbiquiti Networks es una compañía nueva, fundada en el 2005 con la misión de habilitar redes inalámbricas de banda ancha. Sus tecnologías y diseños de equipo se han vuelto exitosas en todo el mundo.Ubicada en Estados Unidos, Europa y China.

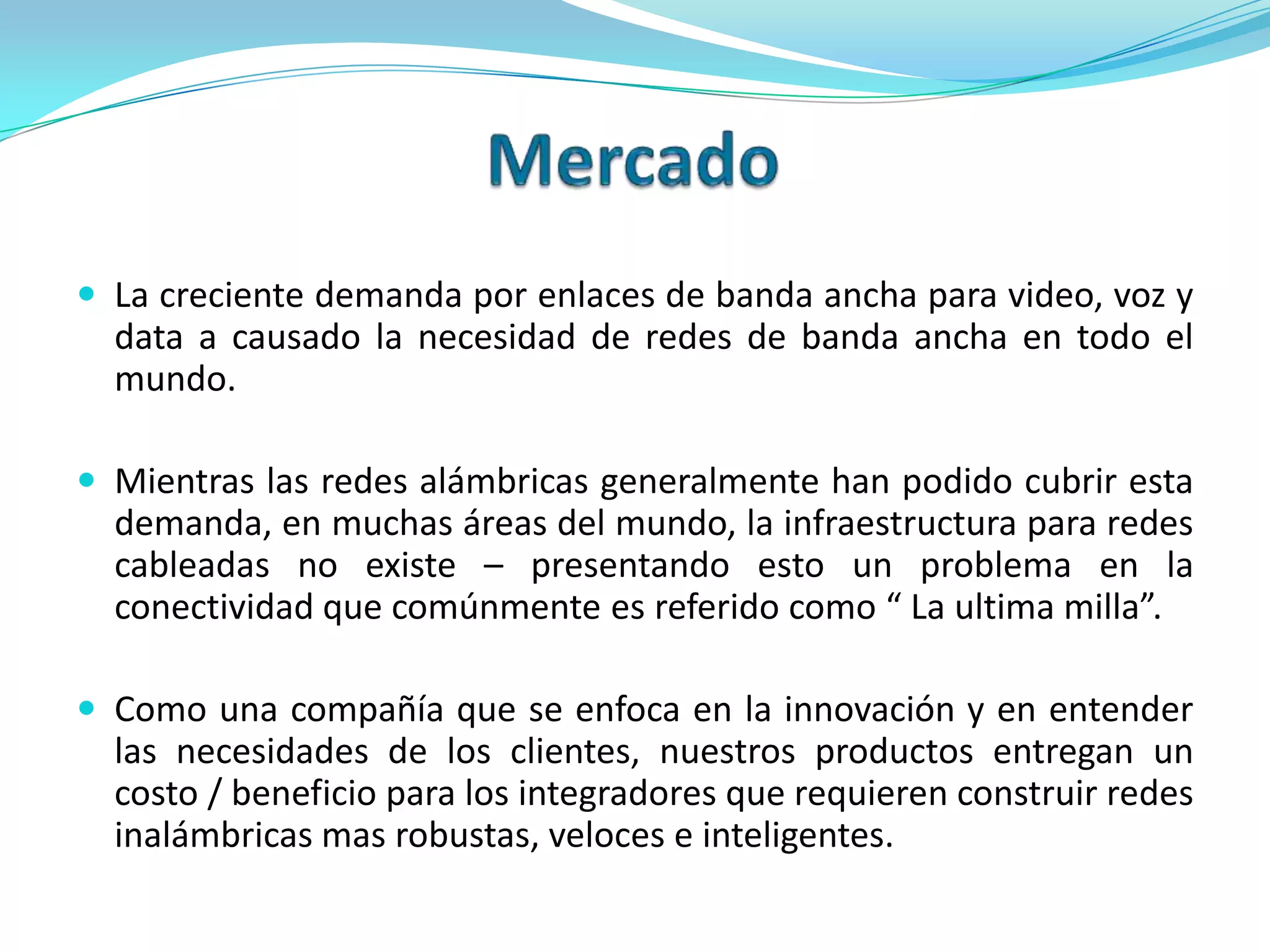

MercadoLa creciente demanda por enlaces de banda ancha para video, voz y data a causado la necesidad de redes de banda ancha en todo el mundo.Mientras las redes alámbricas generalmente han podido cubrir esta demanda, en muchas áreas del mundo, la infraestructura para redes cableadas no existe – presentando esto un problema en la conectividad que comúnmente es referido como “ La ultima milla”.Como una compañía que se enfoca en la innovación y en entender las necesidades de los clientes, nuestros productos entregan un costo / beneficio para los integradores que requieren construir redes inalámbricas mas robustas, veloces e inteligentes.

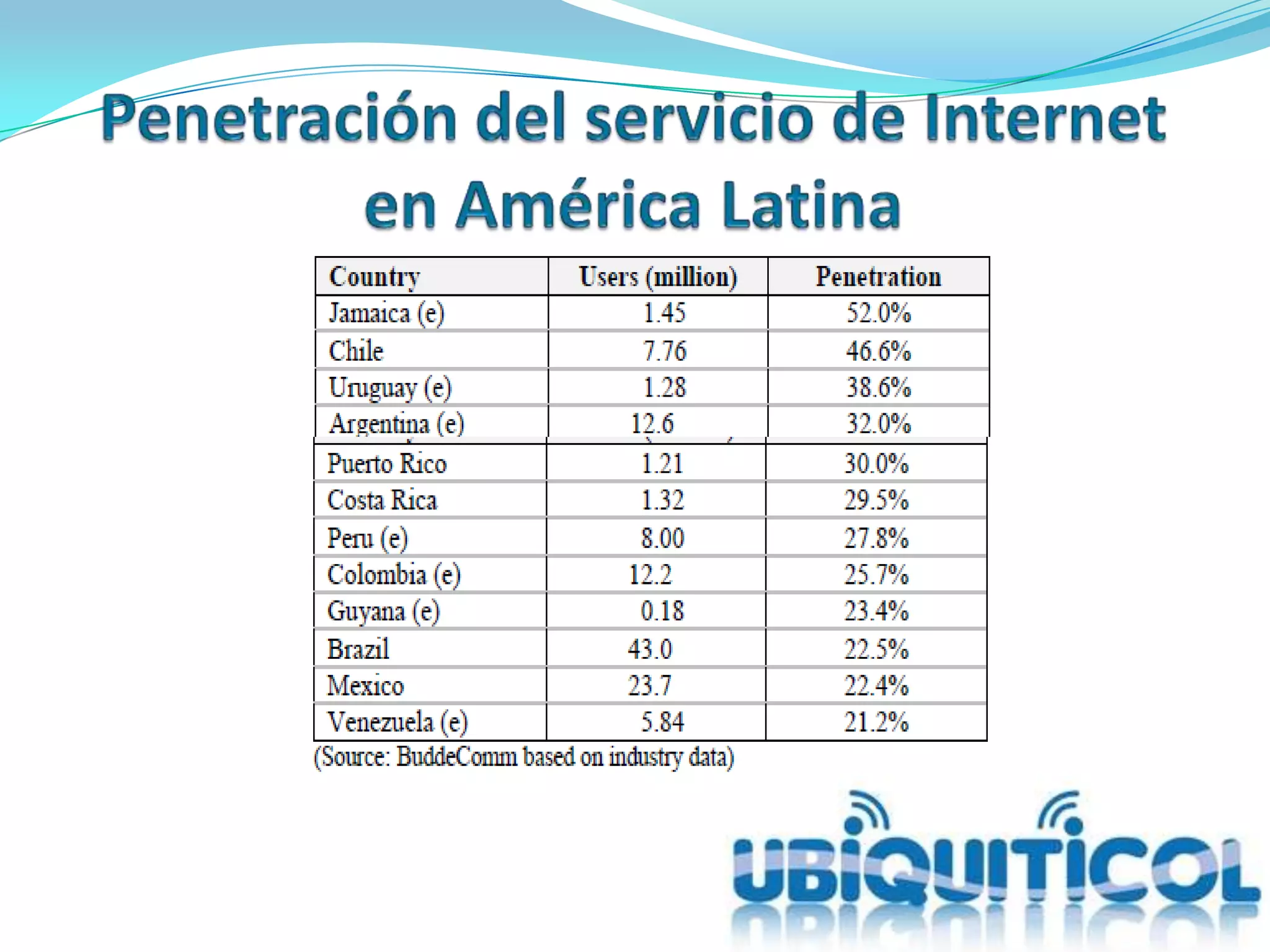

Penetración del servicio de Internet en América Latina
Tendencia de adopción del servicio de InternetMéxico

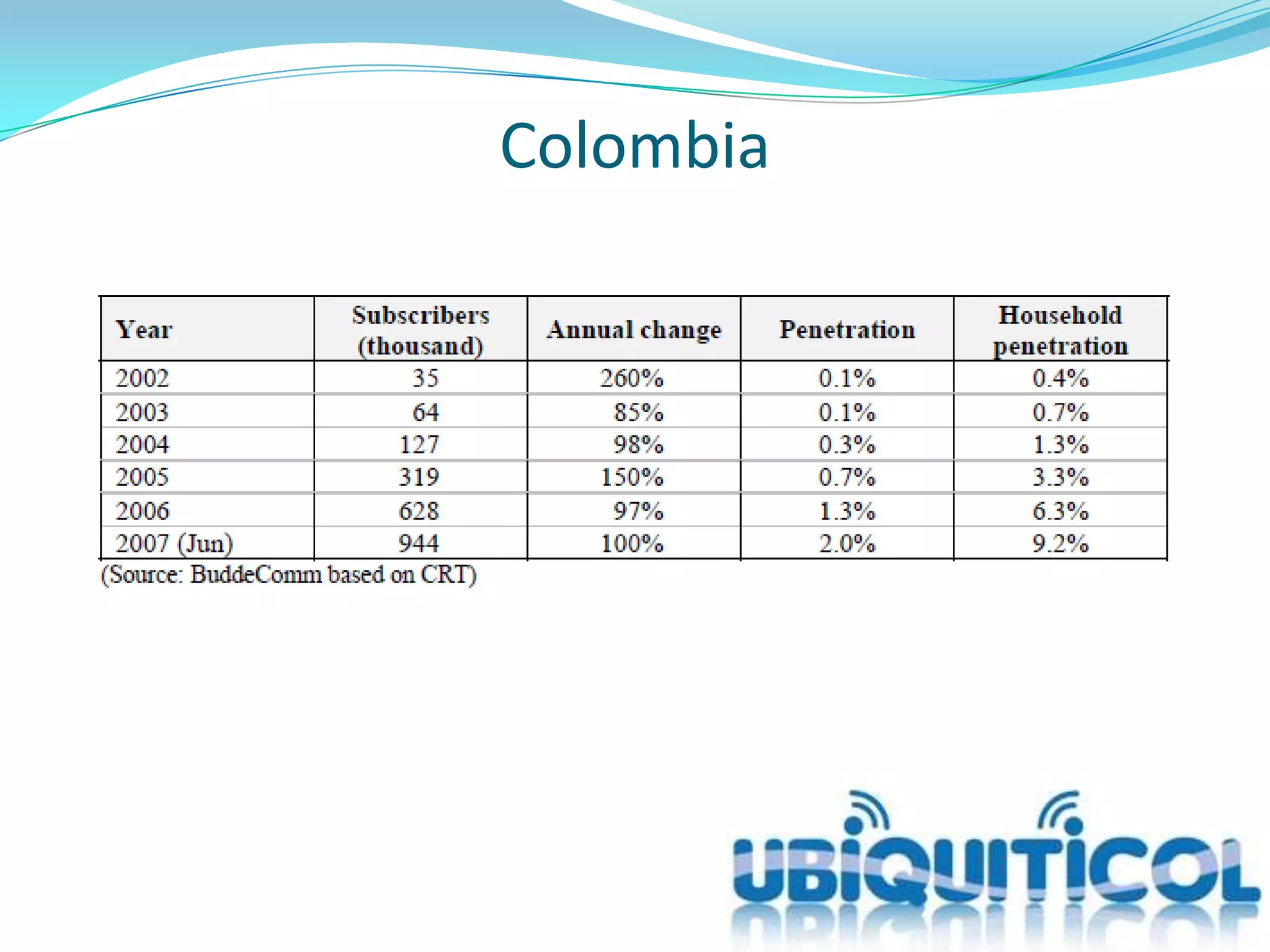

Colombia

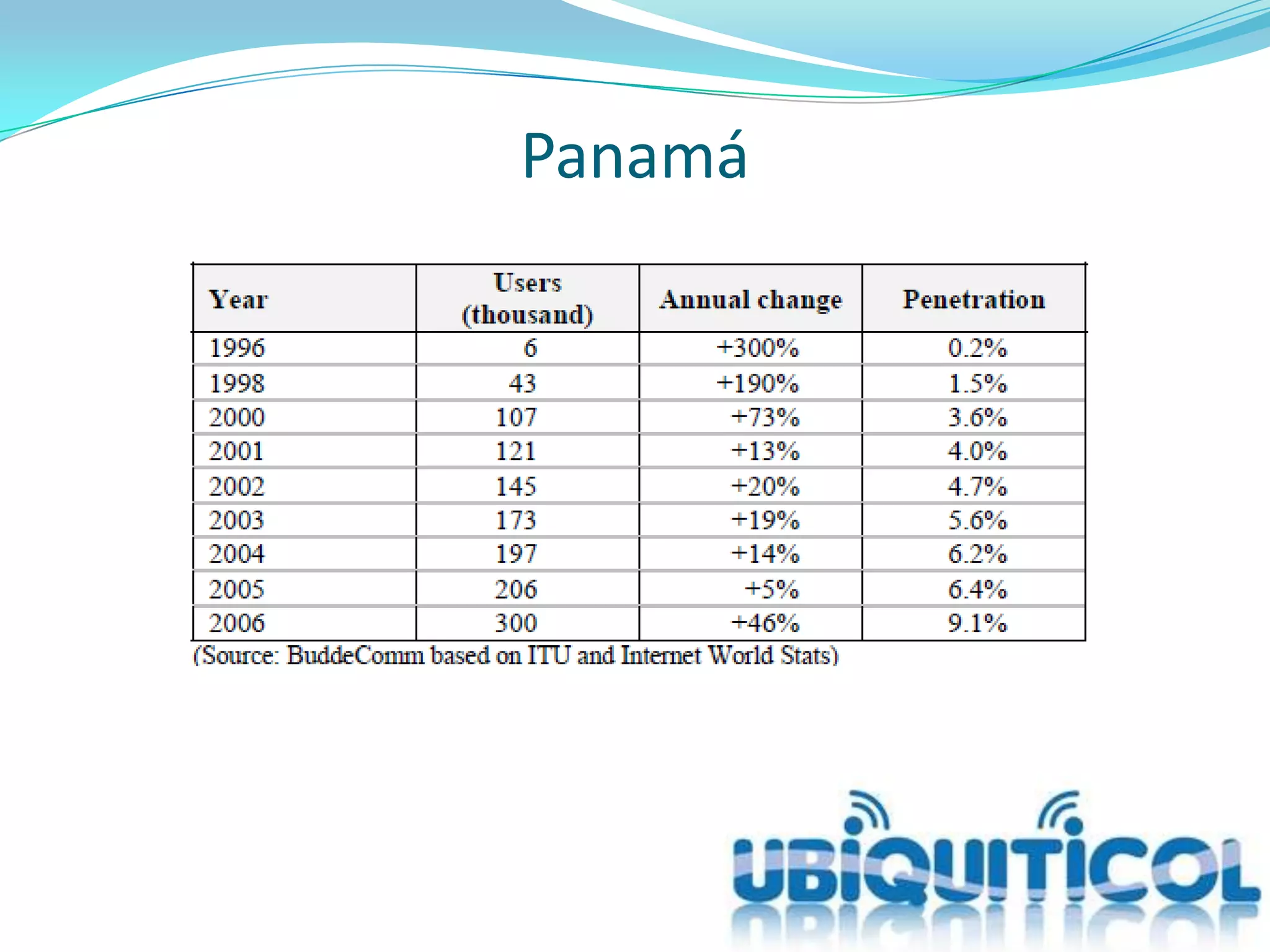

Panamá
Chile

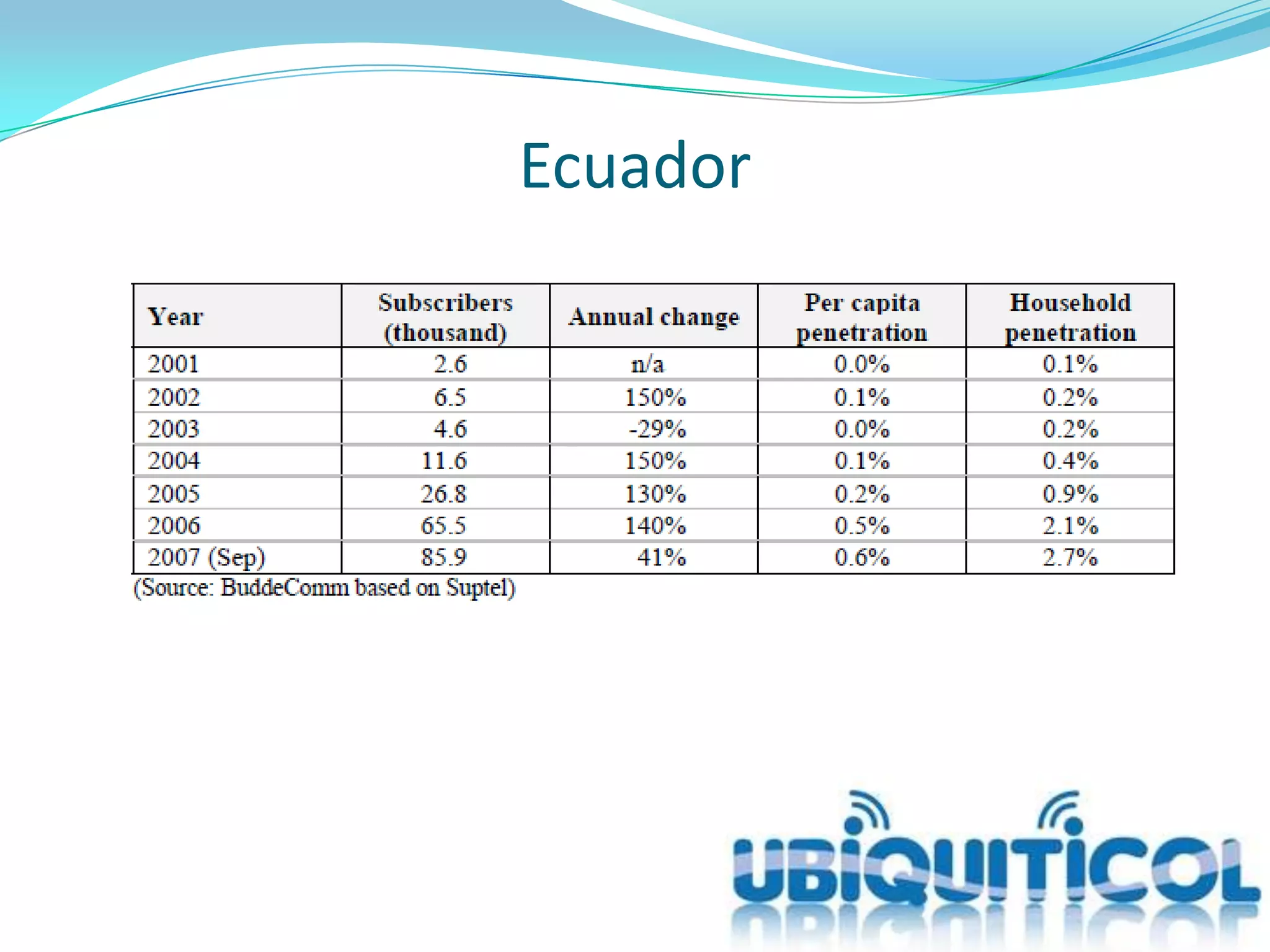

Ecuador
Tecnologías inalámbricas
Demostración de aplicaciones

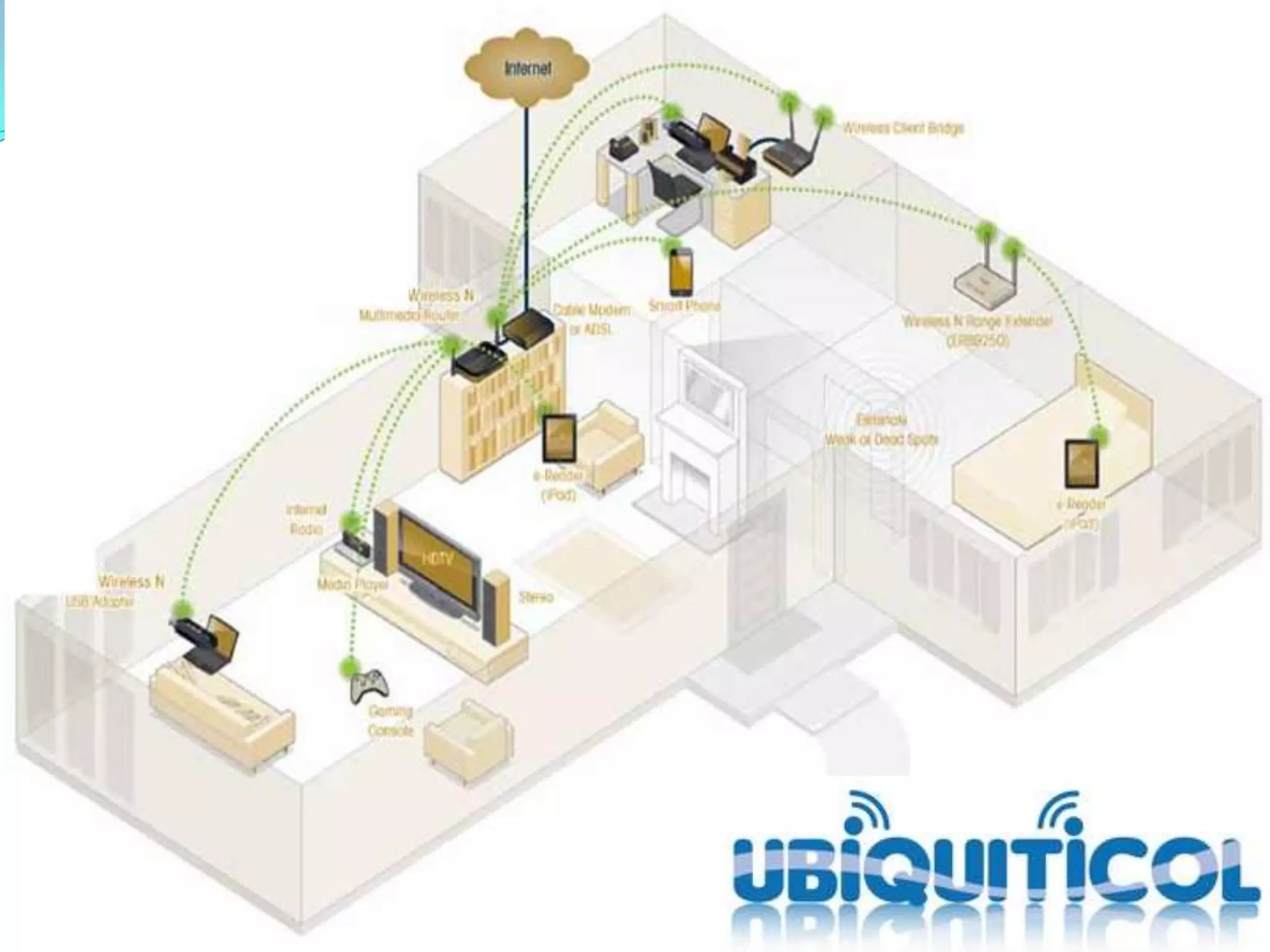

APLICACIONES WIFIInteriores

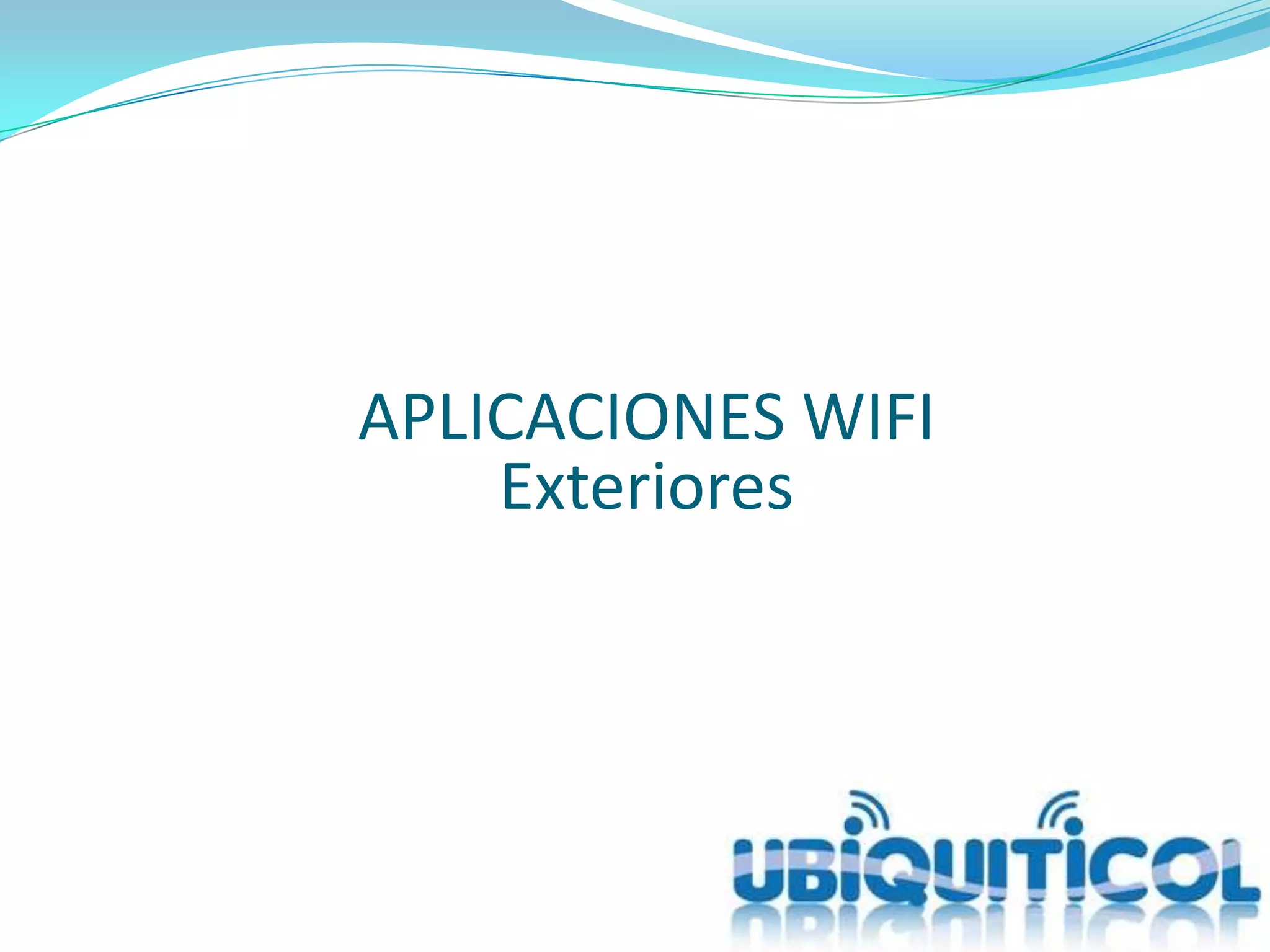

APLICACIONES WIFIExteriores
Casos de Éxito

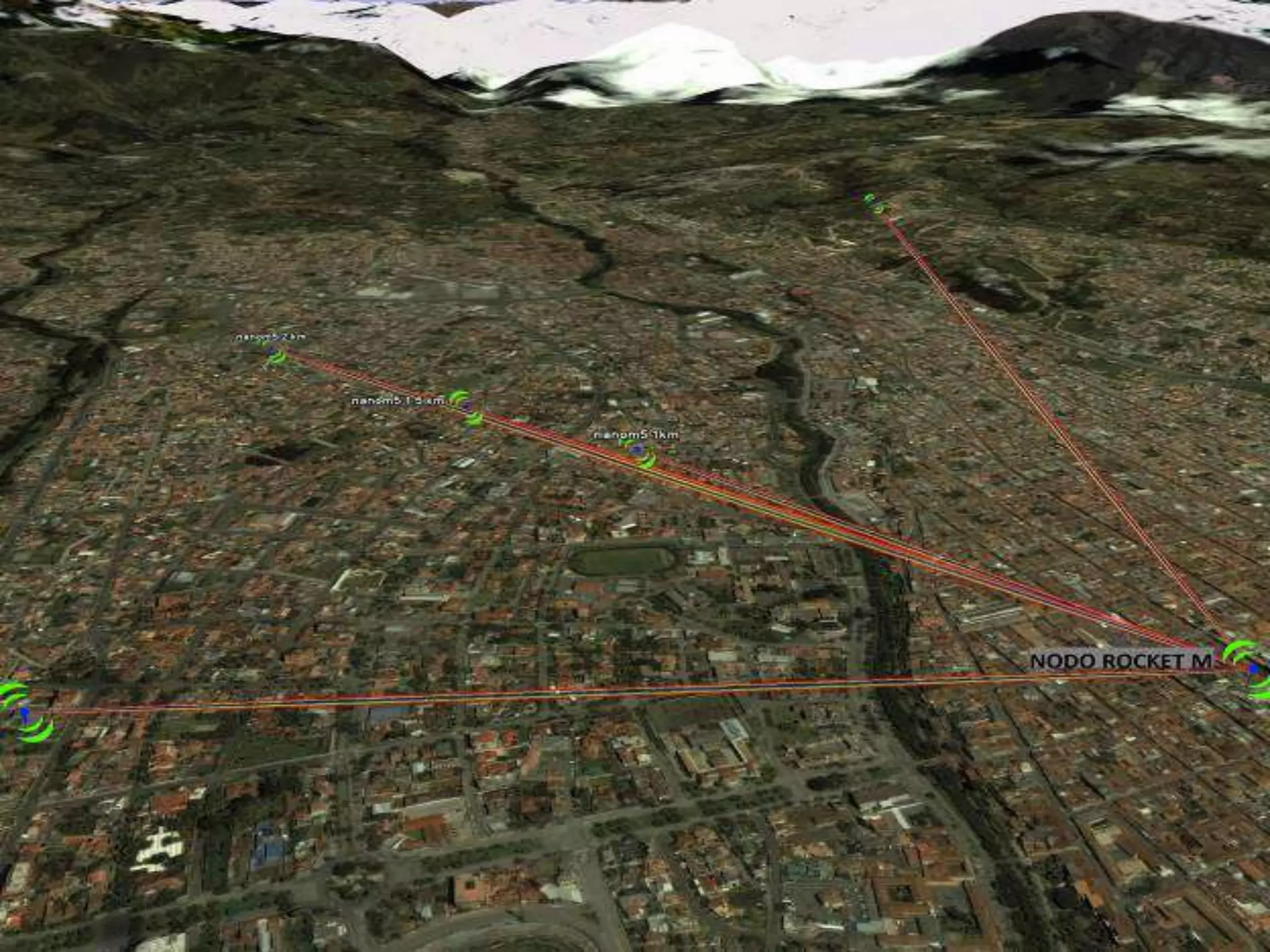

CENTRONET ISPCuenca, ECUADORExpandieron su negocio de renta de internet, de usuarios empresariales a usuarios residencialesMigraron la red de ALVARION a UBIQUITI incrementando la velocidad a 5xActualmente cuentan con 1500 suscriptores, y un crecimiento del 50% anual.“Los productos de UBIQUITI nos han dado el modelo financiero que nos permite expandir nuestro servicio de solo empresas a usuarios residenciales… algo anteriormente imposible…”

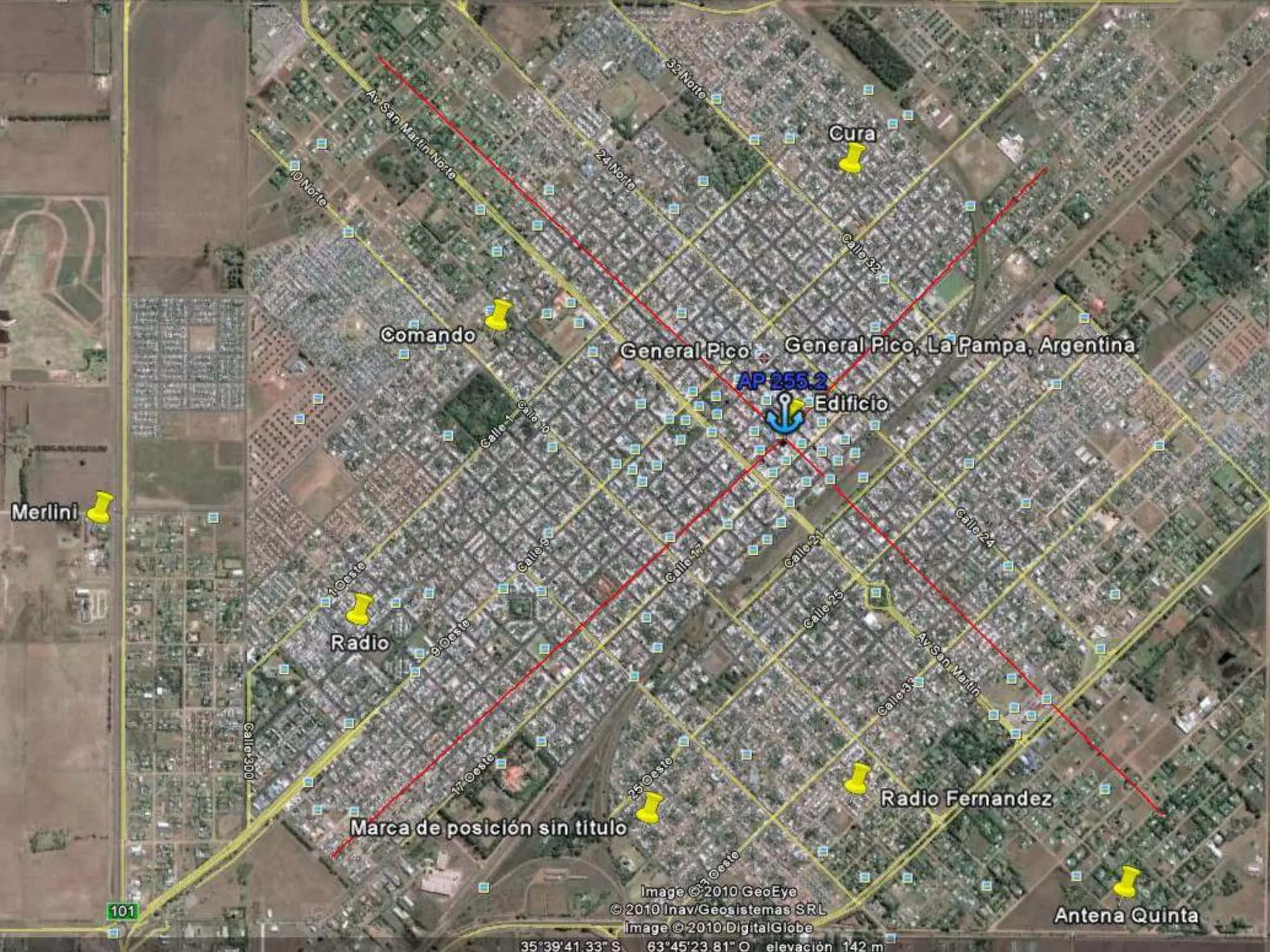

VELONET INTERNATIONAL – Wireless ISP General Pico, ArgentinaOfrecen internet de alta inalámbrico de velocidad 150 suscriptores por Access PointAlrededor de 1000 suscriptores con servicios de 1.5 MbpsRangos de hasta 50 Km de distanciaPretenden incluir servicios de voz y video en el corto periodo“UBIQUITI nos ha permitido desplegar de forma rápida y sencilla una alta densidad de enlaces punto – multipunto a un increíble precio”

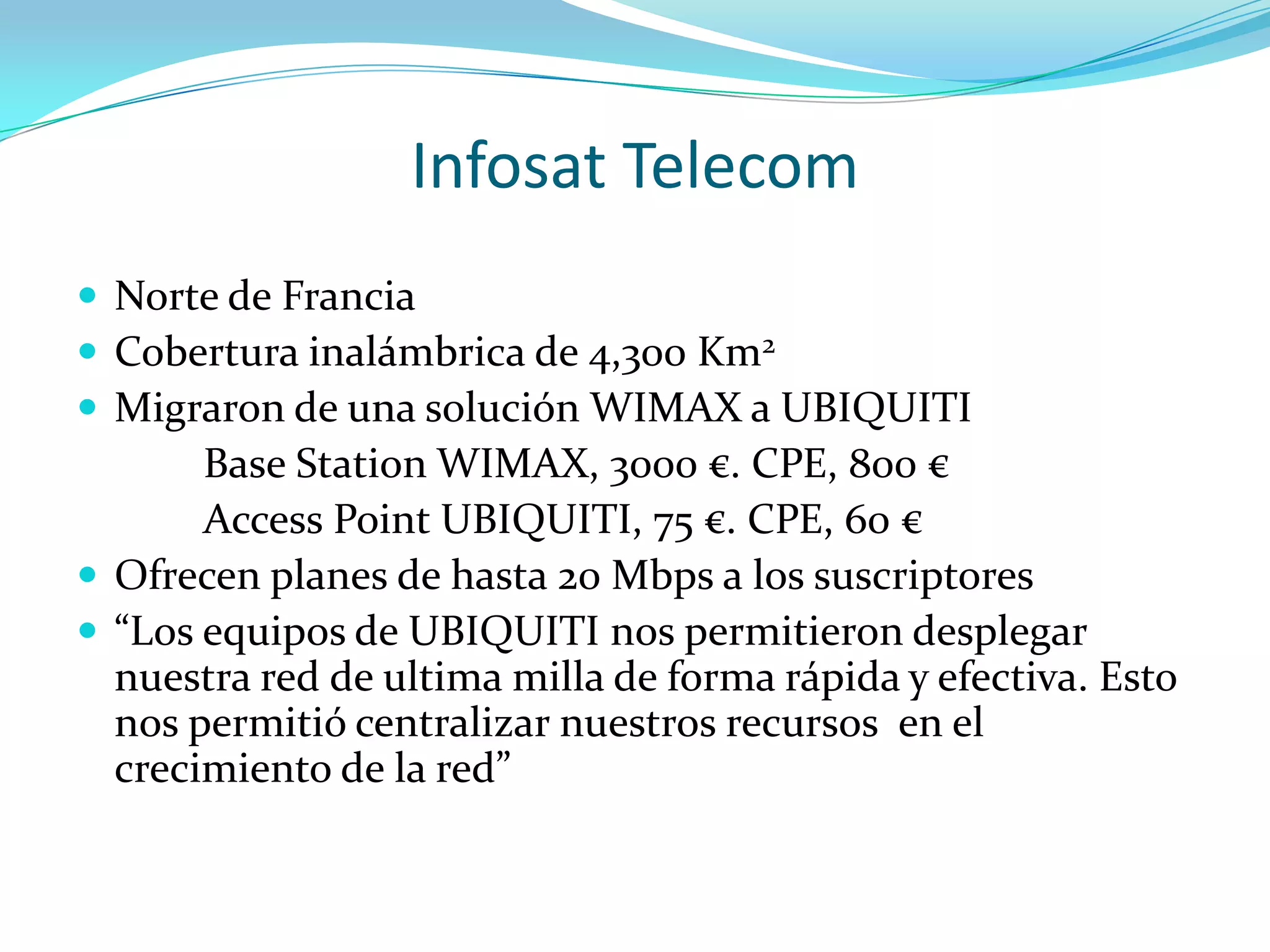

Infosat TelecomNorte de FranciaCobertura inalámbrica de 4,300 Km2Migraron de una solución WIMAX a UBIQUITI		Base Station WIMAX, 3000 €. CPE, 800 €	Access Point UBIQUITI, 75 €. CPE, 60 €Ofrecen planes de hasta 20 Mbps a los suscriptores“Los equipos de UBIQUITI nos permitieron desplegar nuestra red de ultima milla de forma rápida y efectiva. Esto nos permitió centralizar nuestros recursos  en el crecimiento de la red”
TOT Public CompanyTailandia25,000 suscriptores inalámbricosLíneas telefónicas e Internet de banda anchaTiempo de despliegue menor a 6 mesesSe pretende llegar al 80% de la población para el año 2015 en 50,000 Km2“Los productos de UBIQUITI fueron nuestra elección para generar nuestra infraestructura de banda ancha inalámbrica, debido a su precio competitivo, excelente diseño y alto desempeño”
Comparación de línea de productos802.11 a/b/g (línea anterior)54 MbpsSingle StreamAIR OS V3Microprocesador de 180 MHz802.11 n (nueva línea)300 MbpsDoble Stream MIMO (2x2)AIRMAXAIRVIEWAIRCONTROLAIR OS V5Microprocesador de 400 MHz

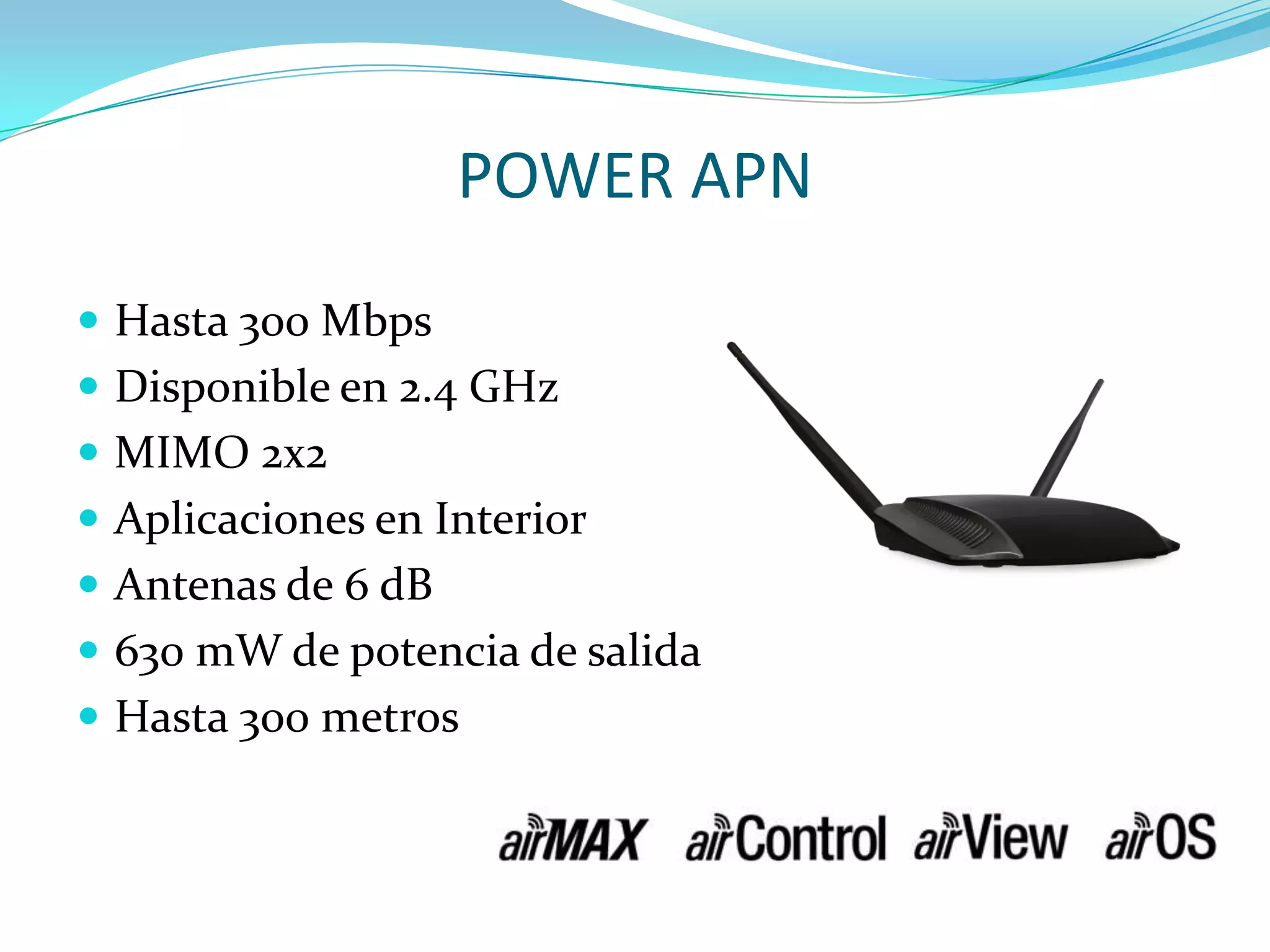

POWER APNHasta 300 MbpsDisponible en 2.4 GHzMIMO 2x2Aplicaciones en InteriorAntenas de 6 dB630 mW de potencia de salidaHasta 300 metros
BULLETHasta 150 MbpsDisponible en 2.4 y 5 GHzMIMO 1x1Aplicaciones en Interior y Exterior 	y para enlaces PtP y PtMPNo incluye antenaConector N Macho630 mW de potencia de salidaAlimentación vía Power over Ethernet (no incluido)Hasta 50 Km de distancia en enlaces PtP
LOCO MHasta 300 MbpsDisponible en 900 MHz, 2.4, 3.5 y 5 GHzMIMO 2x2Aplicaciones en Interior y Exterior y para enlaces PtP y PtMPIncluye antena de 8 dB (900 y 2.4 GHz) y 13 dB (5 GHz)Apertura de antena de 60° x 60° (900 y 2.4 GHz) y 45° x 45° (5 GHz) Potencia de salida de 630 mW (900 MHz) y 630 mW (2.4 y 5 GHz) Alimentación vía Power over Ethernet (incluido)Hasta 2 Km de distancia en enlaces PtP
NANO STATION NHasta 300 MbpsDisponible en 2.4, 3.5 y 5 GHzMIMO 2x2Dos puertos Ethernet Aplicaciones en exterior para enlaces PtP y PtMPIncluye antena de 11 dB (2.4 GHz) y 16 dB (5 GHz)Apertura de antena de 55° x 53° (2.4 GHz) y 43° x 41° (5 GHz) Potencia de salida de 630 mW (2.4 GHz) y 500mW (5 GHz) Alimentación vía Power over Ethernet (incluido)Hasta 5 Km de distancia en enlaces PtP

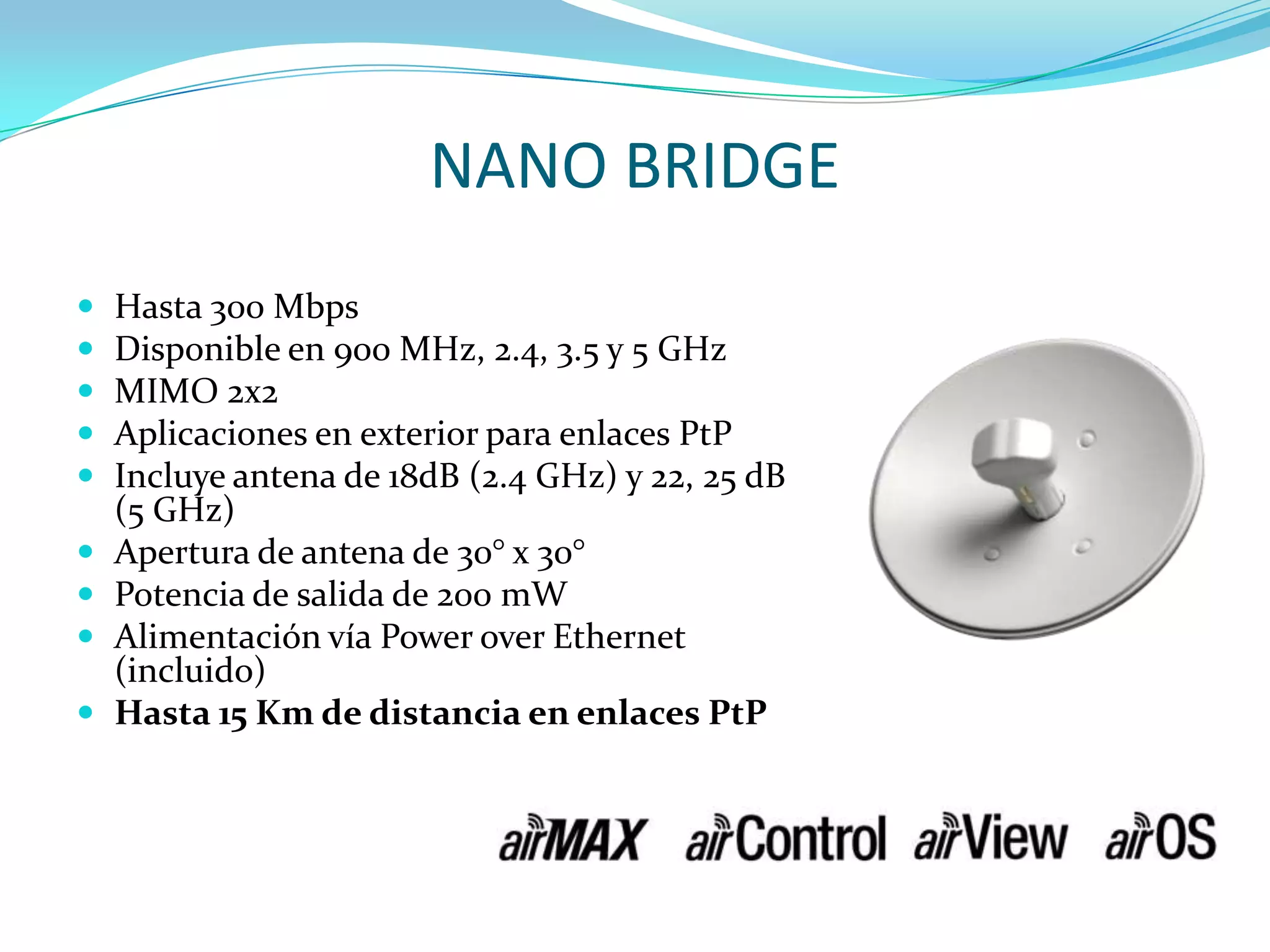

NANO BRIDGEHasta 300 MbpsDisponible en 900 MHz, 2.4, 3.5 y 5 GHzMIMO 2x2Aplicaciones en exterior para enlaces PtPIncluye antena de 18dB (2.4 GHz) y 22, 25 dB (5 GHz)Apertura de antena de 30° x 30° Potencia de salida de 200 mWAlimentación vía Power over Ethernet (incluido)Hasta 15 Km de distancia en enlaces PtP
POWER BRIDGEHasta 300 MbpsDisponible en 3.5 y 5 GHzMIMO 2x2Aplicaciones en exterior para enlaces PtPIncluye antena de 25 dBApertura de antena de 6° x 6° Potencia de salida de 500 mWAlimentación vía Power over Ethernet (incluido)Hasta 25 Km de distancia en enlaces PtP
ROCKETHasta 300 MbpsDisponible en 900 MHz, 2.4, 3.5 y 5 GHzMIMO 2x2Aplicaciones en exterior para enlaces PtP y PtMTNo incluye antenaPotencia de salida de 500 mWAlimentación vía Power over Ethernet (incluido)Opción con GPS para sincronía en enlacesHasta 60 Km de distancia en enlaces PtP
ANTENAS PARABOLICASVersión de 24 dD (2.4 GHz), 30 y 34 dB (5 GHz)Apertura de antena de 3° x 3° (34 dB)Montaje incluido

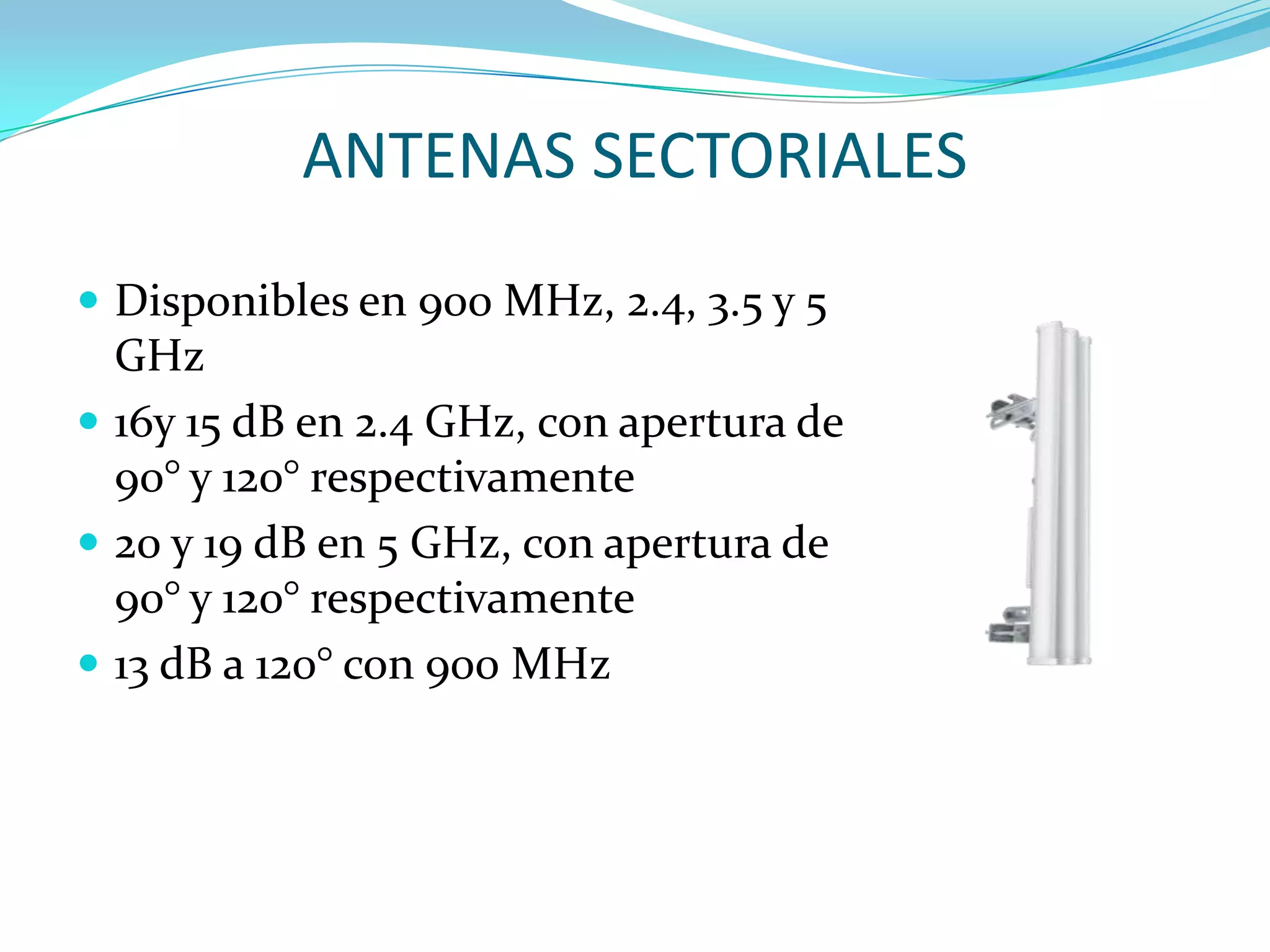

ANTENAS SECTORIALESDisponibles en 900 MHz, 2.4, 3.5 y 5 GHz16y 15 dB en 2.4 GHz, con apertura de 90° y 120° respectivamente20 y 19 dB en 5 GHz, con apertura de 90° y 120° respectivamente13 dB a 120° con 900 MHz
¿Qué es y como incrementa el desempeño en un enlace PtMP?

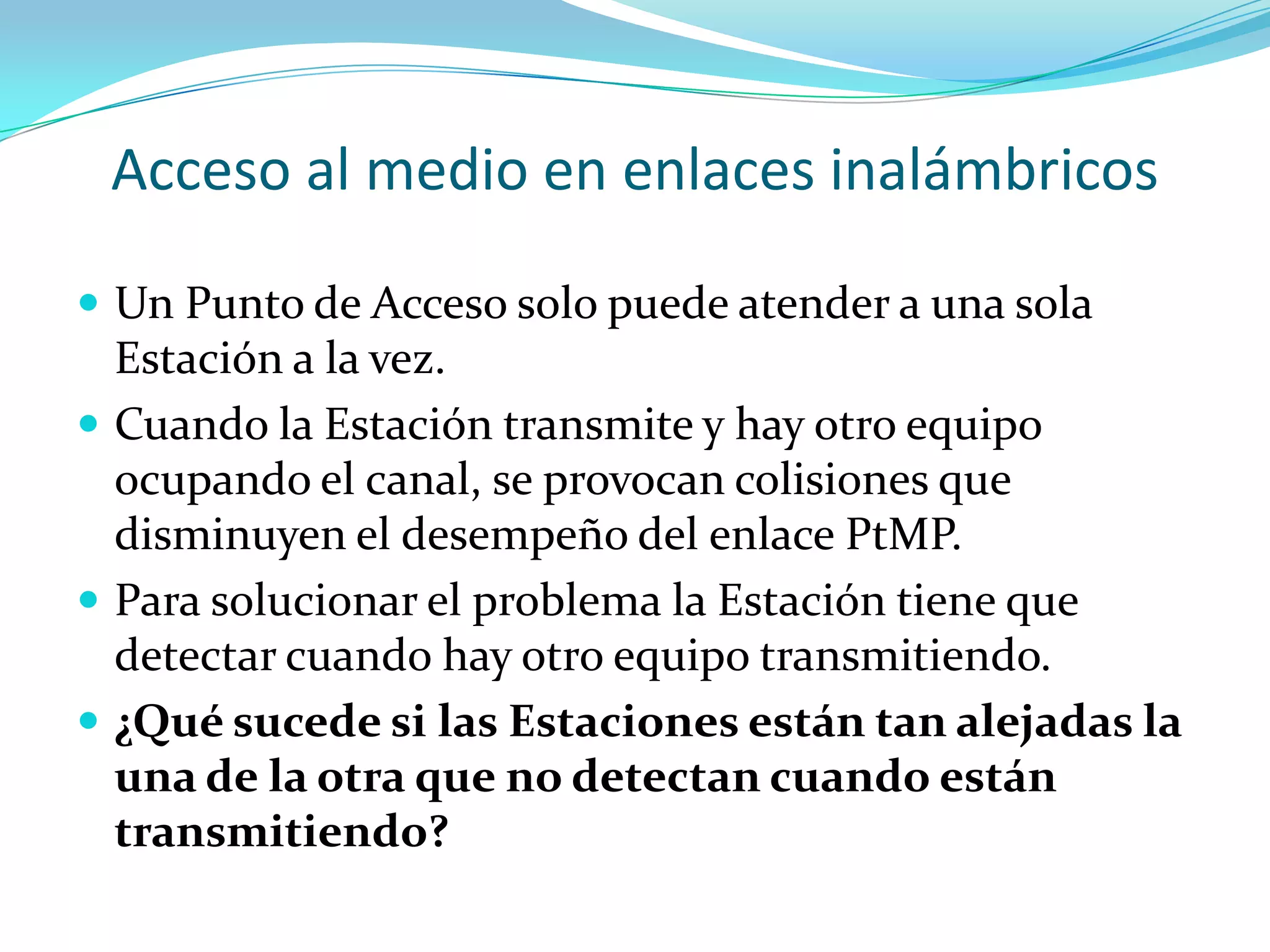

Acceso al medio en enlaces inalámbricosUn Punto de Acceso solo puede atender a una sola Estación a la vez.Cuando la Estación transmite y hay otro equipo ocupando el canal, se provocan colisiones que disminuyen el desempeño del enlace PtMP.Para solucionar el problema la Estación tiene que detectar cuando hay otro equipo transmitiendo.¿Qué sucede si las Estaciones están tan alejadas la una de la otra que no detectan cuando están transmitiendo?
¿Qué es AIRMAX?AIRMAX es la implementación de UBIQUITI del sistema TDMA (Time Division Multiple Access), el cual es utilizado en redes de telefonía celular y enlaces WIMAX.AIRMAX funciona asignando tiempos de transmisión a cada Estación, de tal forma que elimina el problema del nodo oculto.AIRMAX asigna tiempos de transmisión de forma dinámica, es decir, se puede priorizar el tiempo de transmisión de cada Estación de acuerdo a sus necesidades de ancho de banda.
¿Cual es el resultado de AIRMAX?Escalabilidad	El protocolo 802.11 (basado en detección de portadora) fue diseñado para redes de interior en las cuales los clientes se pueden escuchar entre si.  El protocolo AIRMAX fue diseñado para exteriores; los nodos ocultos no son problema aquí.LatenciaEl protocolo AIRMAX usa un sistema de “poleo inteligente” que identifica paquetes de voz/video y les da prioridad.  También prioriza a los clientes “activos” sobre los clientes “inactivos”, para optimizar la latencia en grandes redes.VelocidadAIRMAX está basado en la reciente tecnología de radio MIMO 1x1 y 2x2.  150Mbps+ reales de tráfico TCP/IP en modo PtP y 100Mbps+ en PtMP

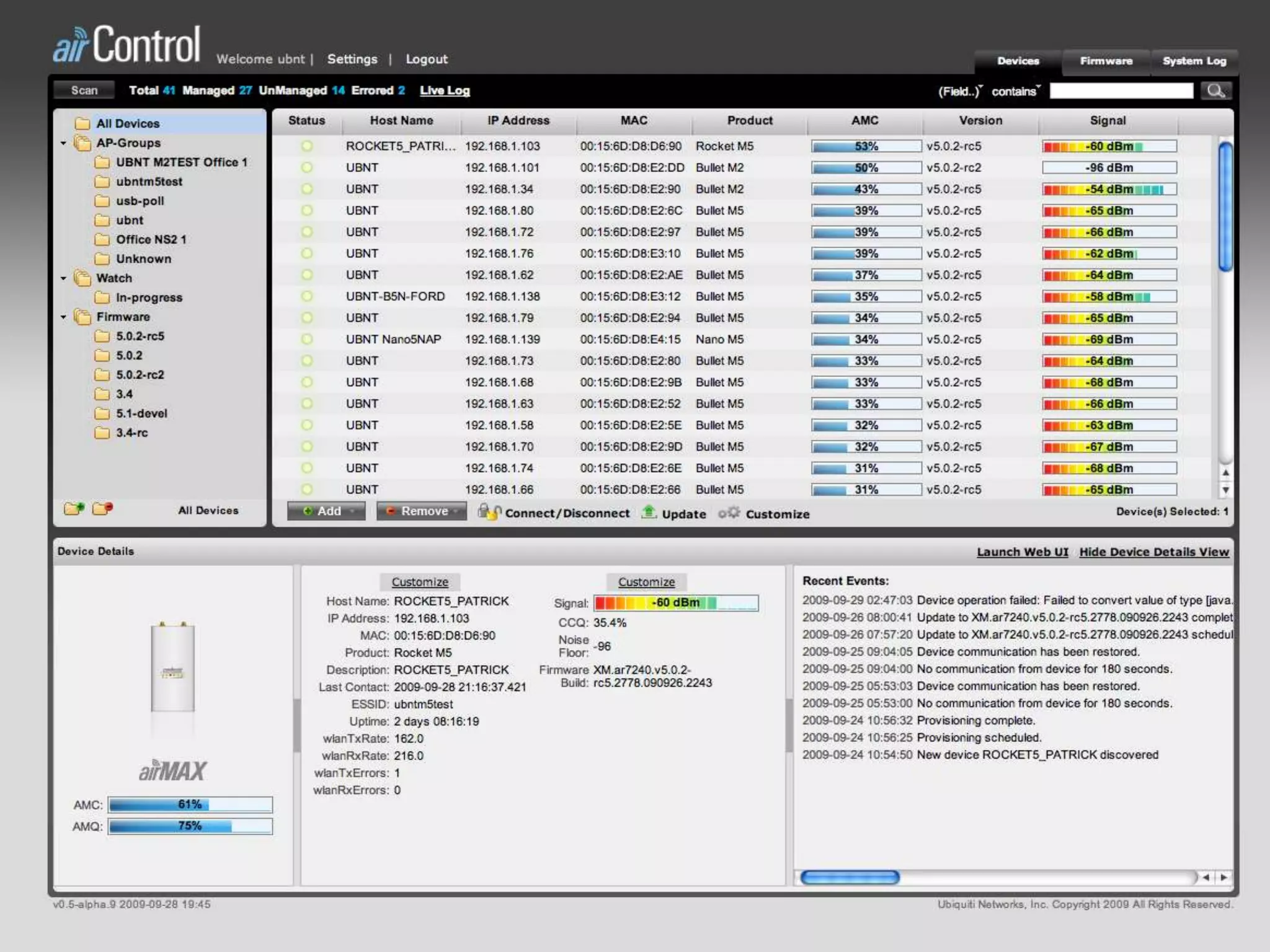

AIRCONTROLAdministra hasta 1000 unidades UBIQUITIUbiquiti DiscoveryMonitoreo de Status en tiempo realActualizaciones de firmware masivaAdministración por gruposHistoriales / BitácorasAcceso directo a Interfaces WEBTareas programadasPrueba de velocidadesRespaldo de configuraciónMapa de la red (Google Maps)

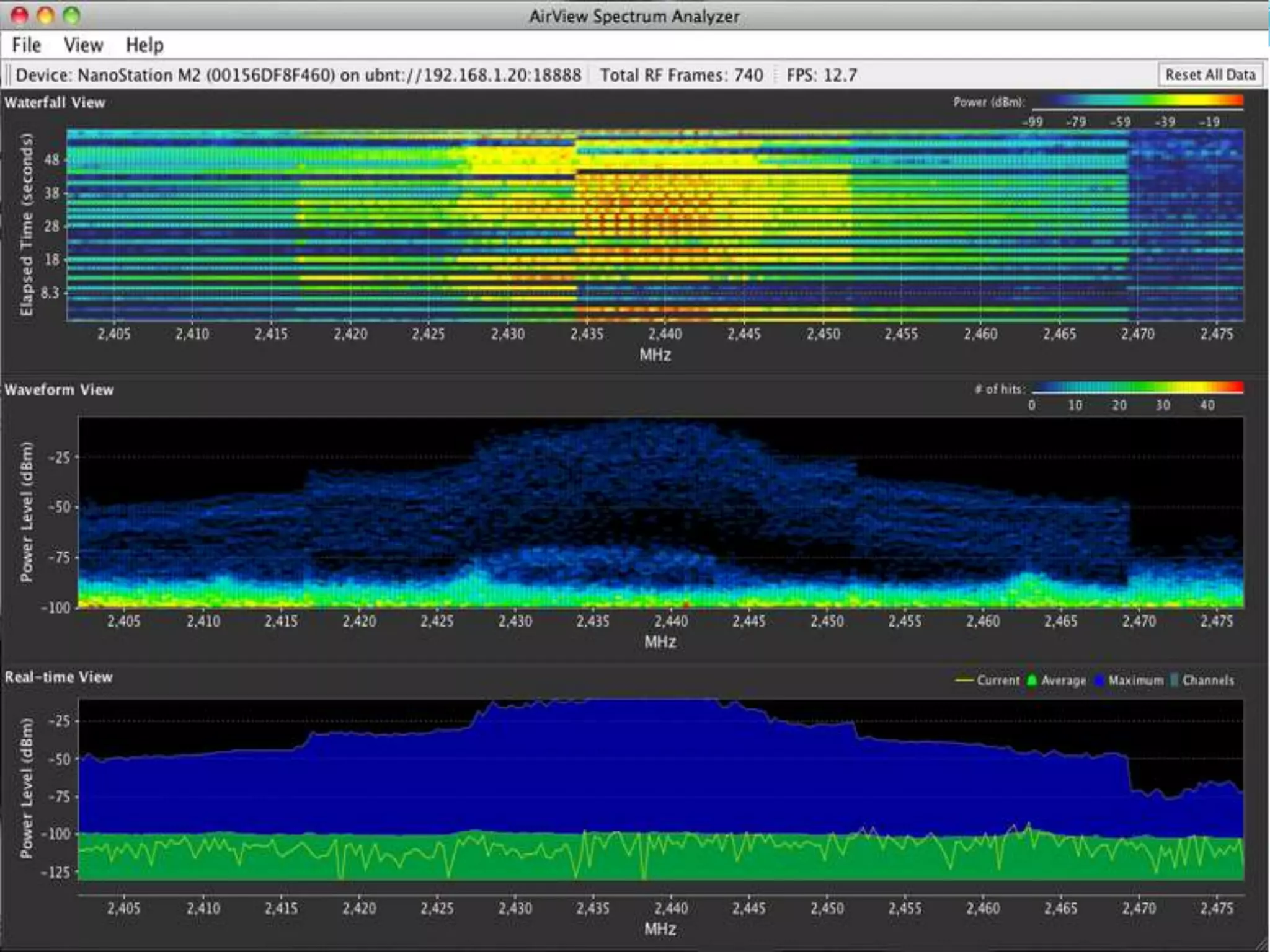

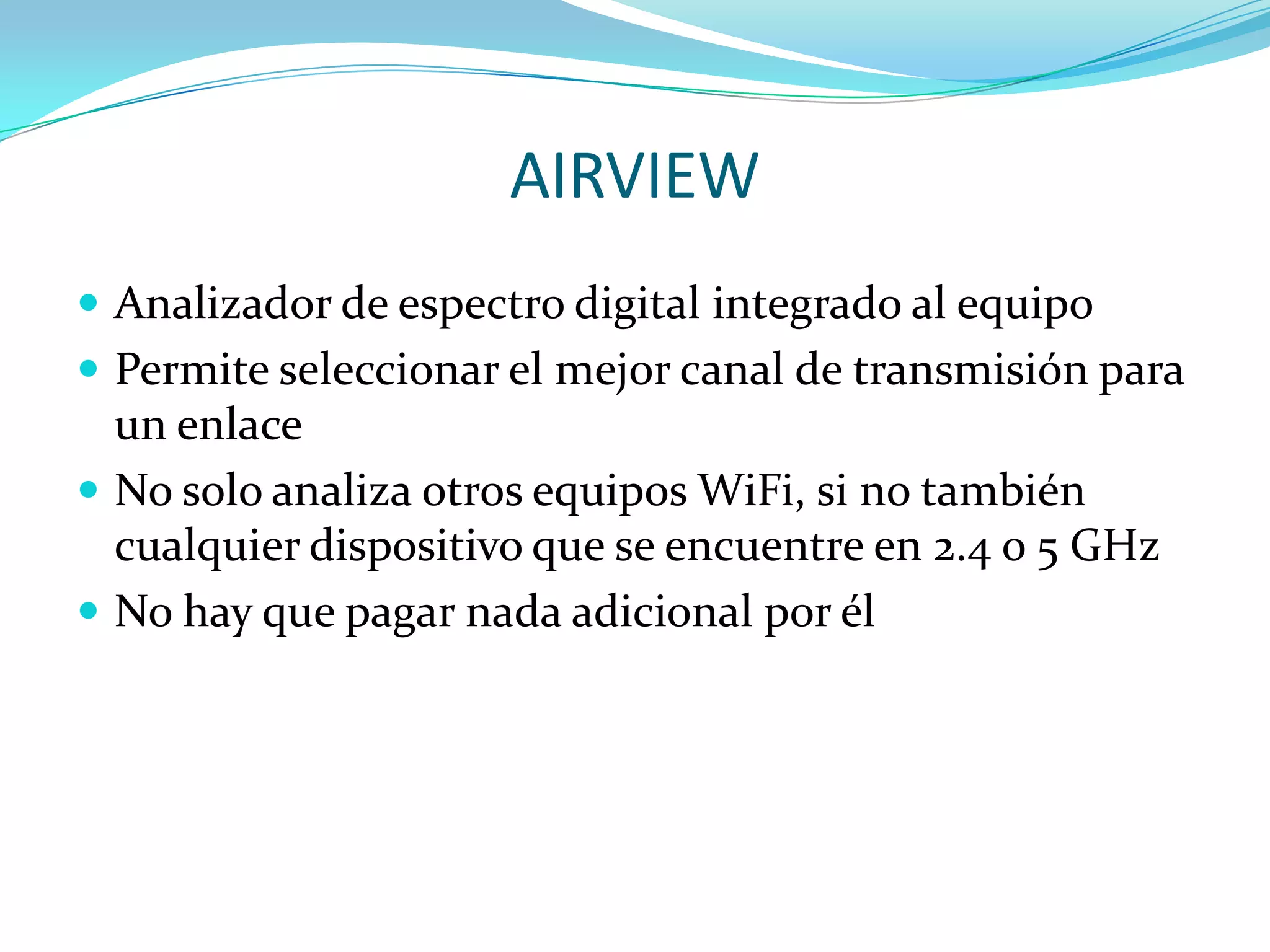

AIRVIEWAnalizador de espectro digital integrado al equipoPermite seleccionar el mejor canal de transmisión para un enlaceNo solo analiza otros equipos WiFi, si no también cualquier dispositivo que se encuentre en 2.4 o 5 GHzNo hay que pagar nada adicional por él
Lo que viene…Presentación Oficial13 Octubre – Las Vegas, Nevada

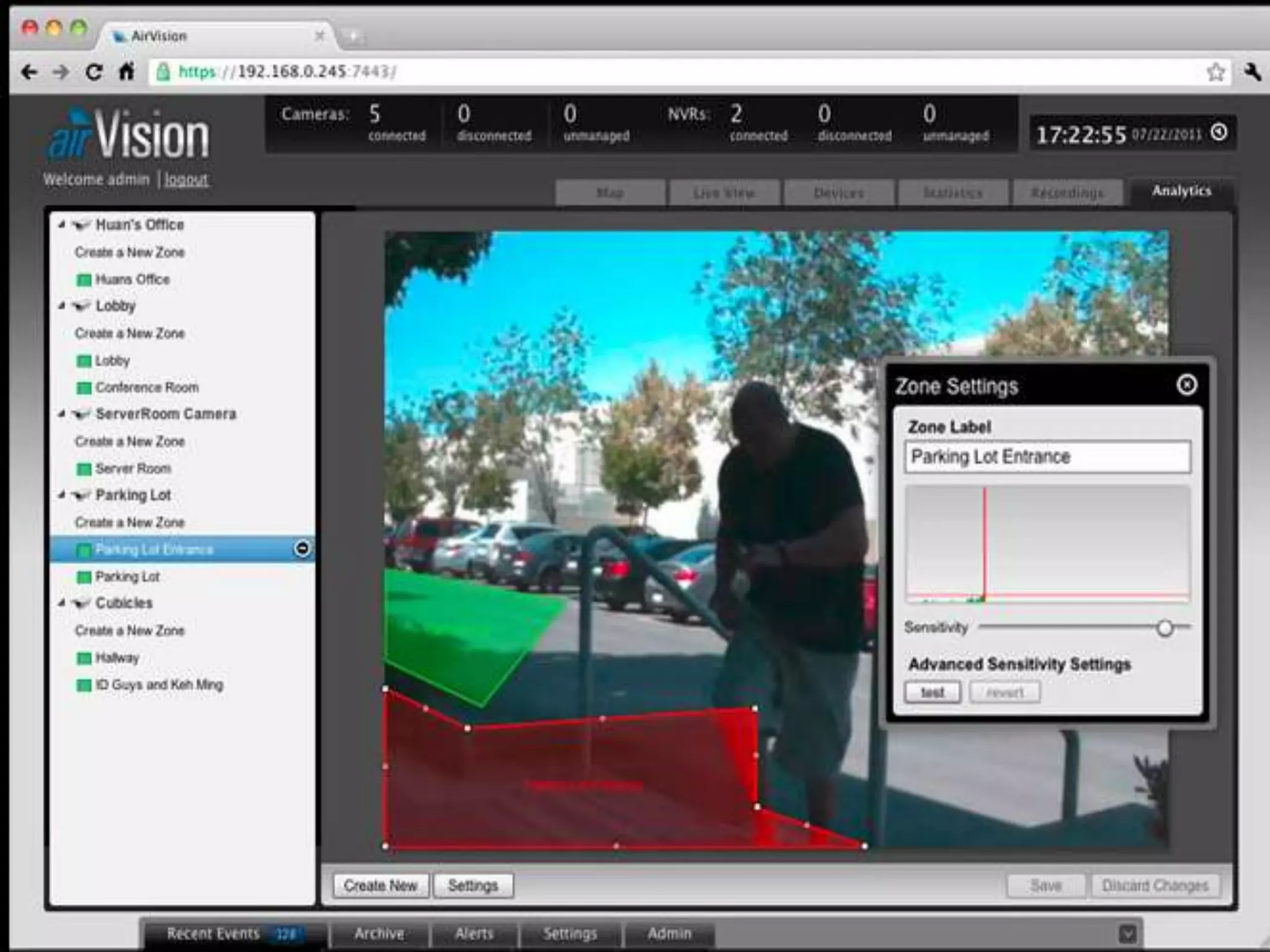

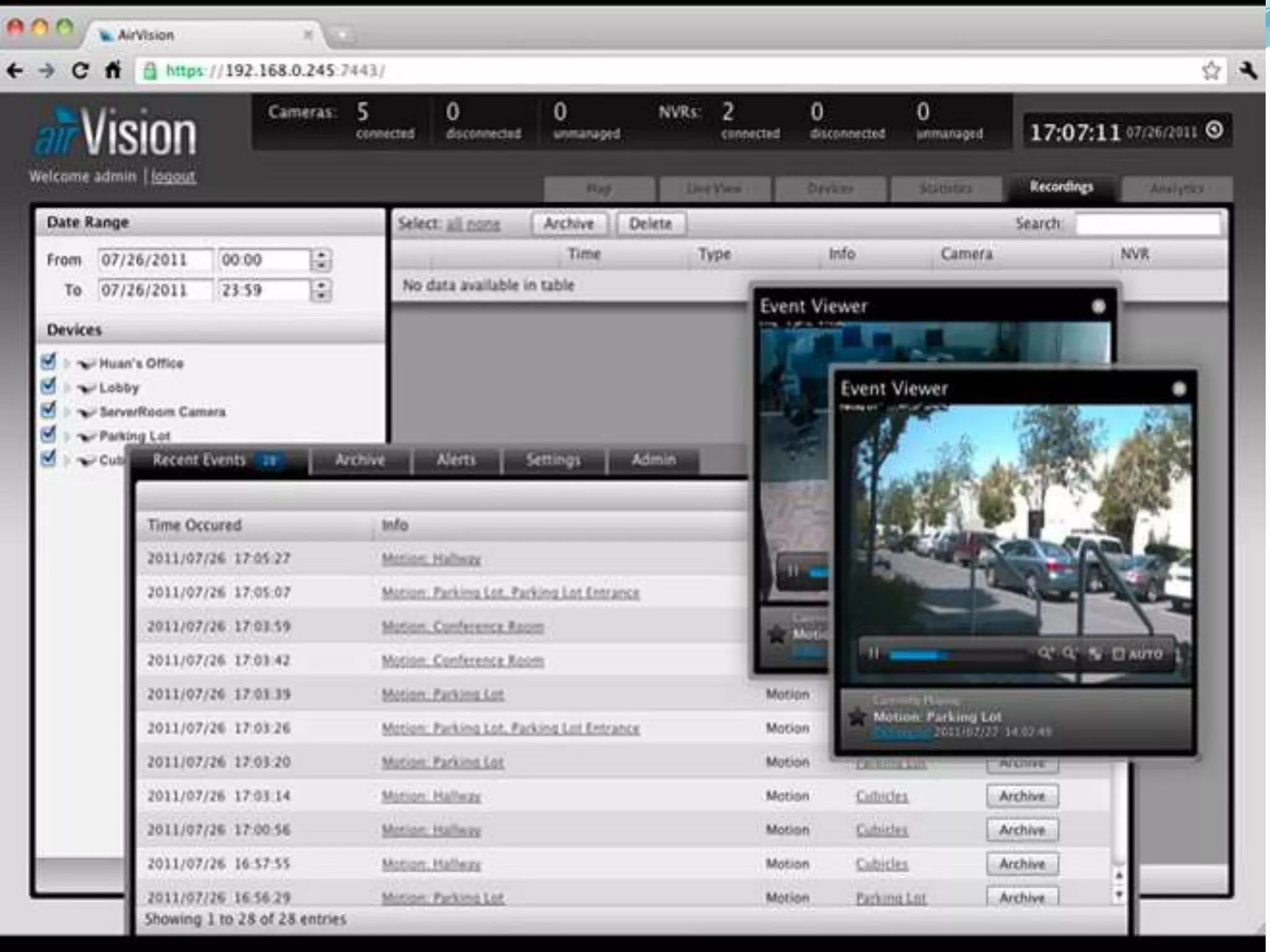

AIRVISIONNVR + IP CámarasResolución HDTV (1 Mega Pixel)	Compresión H.26430 IPSAudioVideo análisisPower over EthernetCámaras fijas para interiores…. por lo pronto…
