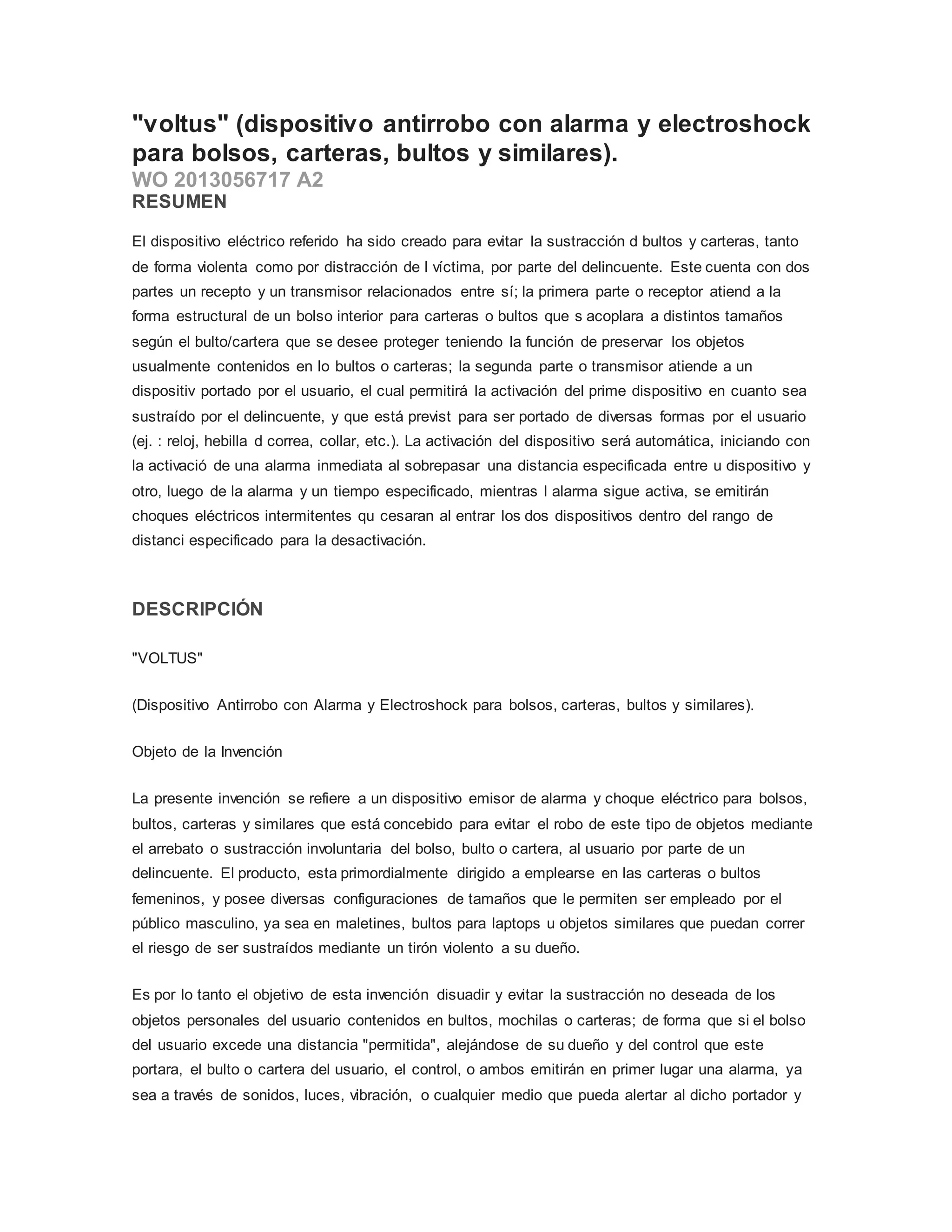

"voltus" (dispositivo antirrobo con alarma y electroshock
para bolsos, carteras, bultos y similares).
WO 2013056717 A2
RESUMEN
El dispositivo eléctrico referido ha sido creado para evitar la sustracción d bultos y carteras, tanto
de forma violenta como por distracción de l víctima, por parte del delincuente. Este cuenta con dos
partes un recepto y un transmisor relacionados entre sí; la primera parte o receptor atiend a la
forma estructural de un bolso interior para carteras o bultos que s acoplara a distintos tamaños
según el bulto/cartera que se desee proteger teniendo la función de preservar los objetos
usualmente contenidos en lo bultos o carteras; la segunda parte o transmisor atiende a un
dispositiv portado por el usuario, el cual permitirá la activación del prime dispositivo en cuanto sea
sustraído por el delincuente, y que está previst para ser portado de diversas formas por el usuario
(ej. : reloj, hebilla d correa, collar, etc.). La activación del dispositivo será automática, iniciando con
la activació de una alarma inmediata al sobrepasar una distancia especificada entre u dispositivo y
otro, luego de la alarma y un tiempo especificado, mientras l alarma sigue activa, se emitirán
choques eléctricos intermitentes qu cesaran al entrar los dos dispositivos dentro del rango de
distanci especificado para la desactivación.
DESCRIPCIÓN
"VOLTUS"
(Dispositivo Antirrobo con Alarma y Electroshock para bolsos, carteras, bultos y similares).
Objeto de la Invención
La presente invención se refiere a un dispositivo emisor de alarma y choque eléctrico para bolsos,
bultos, carteras y similares que está concebido para evitar el robo de este tipo de objetos mediante
el arrebato o sustracción involuntaria del bolso, bulto o cartera, al usuario por parte de un
delincuente. El producto, esta primordialmente dirigido a emplearse en las carteras o bultos
femeninos, y posee diversas configuraciones de tamaños que le permiten ser empleado por el
público masculino, ya sea en maletines, bultos para laptops u objetos similares que puedan correr
el riesgo de ser sustraídos mediante un tirón violento a su dueño.
Es por lo tanto el objetivo de esta invención disuadir y evitar la sustracción no deseada de los
objetos personales del usuario contenidos en bultos, mochilas o carteras; de forma que si el bolso
del usuario excede una distancia "permitida", alejándose de su dueño y del control que este
portara, el bulto o cartera del usuario, el control, o ambos emitirán en primer lugar una alarma, ya
sea a través de sonidos, luces, vibración, o cualquier medio que pueda alertar al dicho portador y

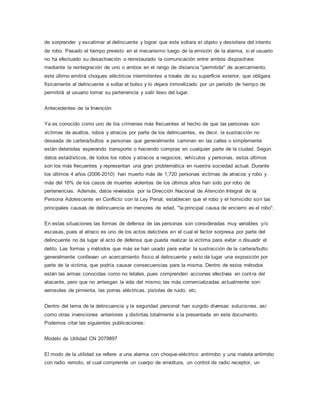

de sorprender y escatimar al delincuente y lograr que este soltara el objeto y desistiera del intento
de robo. Pasado el tiempo previsto en el mecanismo luego de la emisión de la alarma, si el usuario
no ha efectuado su desactivación o reinstaurado la comunicación entre ambos dispositivos
mediante la reintegración de uno o ambos en el rango de distancia "permitida" de acercamiento,
este último emitirá choques eléctricos intermitentes a través de su superficie exterior, que obligara
físicamente al delincuente a soltar el bolso y lo dejara inmovilizado por un periodo de tiempo de
permitirá al usuario tomar su pertenencia y salir ileso del lugar.
Antecedentes de la Invención
Ya es conocido como uno de los crímenes más frecuentes el hecho de que las personas son
víctimas de asaltos, robos y atracos por parte de los delincuentes, es decir, la sustracción no
deseada de cartera/bultos a personas que generalmente caminan en las calles o simplemente
están detenidas esperando transporte o haciendo compras en cualquier parte de la ciudad. Según
datos estadísticos, de todos los robos y atracos a negocios, vehículos y personas, estos últimos
son los más frecuentes y representan una gran problemática en nuestra sociedad actual. Durante
los últimos 4 años (2006-2010) han muerto más de 1,720 personas víctimas de atracos y robo y
más del 16% de los casos de muertes violentas de los últimos años han sido por robo de
pertenencias. Además, datos revelados por la Dirección Nacional de Atención Integral de la
Persona Adolescente en Conflicto con la Ley Penal, establecen que el robo y el homicidio son las
principales causas de delincuencia en menores de edad, "la principal causa de encierro es el robo".
En estas situaciones las formas de defensa de las personas son consideradas muy variables y/o
escasas, pues el atraco es uno de los actos delictivos en el cual el factor sorpresa por parte del
delincuente no da lugar al acto de defensa que pueda realizar la víctima para evitar o disuadir el
delito. Las formas y métodos que más se han usado para evitar la sustracción de la cartera/bulto
generalmente conllevan un acercamiento físico al delincuente y esto da lugar una exposición por
parte de la víctima, que podría causar consecuencias para la misma. Dentro de estos métodos
están las armas conocidas como no letales, pues comprenden acciones efectivas en contra del
atacante, pero que no arriesgan la vida del mismo; las más comercializadas actualmente son:
aerosoles de pimienta, las porras eléctricas, pistolas de ruido, etc.
Dentro del tema de la delincuencia y la seguridad personal han surgido diversas soluciones, así
como otras invenciones anteriores y distintas totalmente a la presentada en este documento.
Podemos citar las siguientes publicaciones:
Modelo de Utilidad CN 2079897
El modo de la utilidad se refiere a una alarma con choque-eléctrico antirrobo y una maleta antirrobo
con radio remoto, el cual comprende un cuerpo de envoltura, un control de radio receptor, un

electrodo de asa, un generador de alta presión cargado y descargado por una capacitancia
cargada del tipo de aislamiento, un dispositivo de alarma y un controlador remoto de la radio.
El modo de la utilidad relaciona a una maleta antirrobo con funciones de una alarma automática y
de choque eléctrico. Las maletas se proporcionan con una alarma automática electrónica y un
generador de alto voltaje de pulso del tipo micro intermitente.
El modo de la utilidad se refiere a un bolso de mano antirrobo con la función de la autodefensa; el
modo de la utilidad se caracteriza en que un receptor de radio y un pulsador de alto voltaje están
dispuestos en el bolso de manos. El receptor de radio puede recibir una señal remota enviada por
un transmisor fuera de la bolsa de mano.
Maleta de múltiples funciones antirrobo electrónico que consiste en el cuerpo de maleta, con un
control de circuito electrónico en su interior y un control remoto codificado automático. Cuenta con
que el circuito electrónico de control dentro de la caja que incluye el receptor de control remoto,
tarjeta de circuito electrónico, emisor de gases lacrimógenos, altavoces, un generador de alto
voltaje, lámparas de indicación conector de carga, interruptor de encendido y el interruptor de
prueba de carga.
La invención se refiere a un control de alarma de electrochoques remoto, el cual comprende una
alarma de control remoto, un generador de alta presión y electrodos.
Descripción de la Invención
El producto que se expone ha sido diseñado para evitar el arrebato o sustracción indeseada de
bultos, carteras y similares, denunciando al delincuente en el momento en el que se aleja el bolso
de su dueño y también suministrando a este, luego de un tiempo predeterminado, choques
eléctricos intermitentes, que físicamente lo obliga, a frenar el intento de robo.
De forma más detallada, el producto se compone de dos partes: un primer componente principal en
forma de bolso organizador para bultos y carteras, diseñado para ser introducido dentro del bolso o
bulto a proteger, y por un segundo componente o dispositivo dependiente, concebido para ser
portado por el usuario usando diversos métodos de sujeción al cuerpo o vestimenta o integrándolo
a algún accesorio que permita portarlo como llavero, pulsera, correa, etc. o cualquier otro modo de

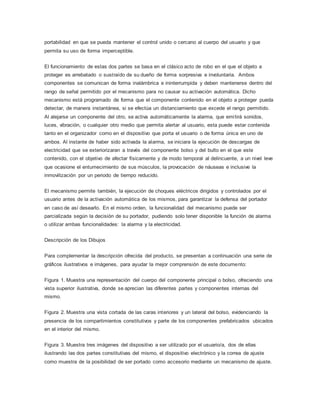

portabilidad en que se pueda mantener el control unido o cercano al cuerpo del usuario y que
permita su uso de forma imperceptible.
El funcionamiento de estas dos partes se basa en el clásico acto de robo en el que el objeto a
proteger es arrebatado o sustraído de su dueño de forma sorpresiva e involuntaria. Ambos
componentes se comunican de forma inalámbrica e ininterrumpida y deben mantenerse dentro del
rango de señal permitido por el mecanismo para no causar su activación automática. Dicho
mecanismo está programado de forma que el componente contenido en el objeto a proteger pueda
detectar, de manera instantánea, si se efectúa un distanciamiento que excede el rango permitido.
Al alejarse un componente del otro, se activa automáticamente la alarma, que emitirá sonidos,
luces, vibración, o cualquier otro medio que permita alertar al usuario, esta puede estar contenida
tanto en el organizador como en el dispositivo que porta el usuario o de forma única en uno de
ambos. Al instante de haber sido activada la alarma, se iniciara la ejecución de descargas de
electricidad que se exteriorizaran a través del componente bolso y del bulto en el que este
contenido, con el objetivo de afectar físicamente y de modo temporal al delincuente, a un nivel leve
que ocasione el entumecimiento de sus músculos, la provocación de náuseas e inclusive la
inmovilización por un periodo de tiempo reducido.
El mecanismo permite también, la ejecución de choques eléctricos dirigidos y controlados por el
usuario antes de la activación automática de los mismos, para garantizar la defensa del portador
en caso de así desearlo. En el mismo orden, la funcionalidad del mecanismo puede ser
parcializada según la decisión de su portador, pudiendo solo tener disponible la función de alarma
o utilizar ambas funcionalidades: la alarma y la electricidad.
Descripción de los Dibujos
Para complementar la descripción ofrecida del producto, se presentan a continuación una serie de
gráficos ilustrativos e imágenes, para ayudar la mejor comprensión de este documento:
Figura 1. Muestra una representación del cuerpo del componente principal o bolso, ofreciendo una
vista superior ilustrativa, donde se aprecian las diferentes partes y componentes internas del
mismo.
Figura 2. Muestra una vista cortada de las caras interiores y un lateral del bolso, evidenciando la
presencia de los compartimientos constitutivos y parte de los componentes prefabricados ubicados
en el interior del mismo.
Figura 3. Muestra tres imágenes del dispositivo a ser utilizado por el usuario/a, dos de ellas
ilustrando las dos partes constitutivas del mismo, el dispositivo electrónico y la correa de ajuste
como muestra de la posibilidad de ser portado como accesorio mediante un mecanismo de ajuste.

Figura 4. Muestra tres vistas básicas del bolso: frontal, lateral e inferior, evidenciando la
composición estructural del mismo. Figura 5. Muestra los dos componentes básicos del producto,
el bolso y el dispositivo.
Realización Preferente de la Invención.
La invención se refiere a un dispositivo cuyo objetivo es evitar la sustracción o robo de carteras,
bultos y similares. Como se puede apreciar en la Figura 1 el dispositivo (1) tiene forma de bolso
formado por una cubierta principal elaborada de un material conductor o semiconductor (2) de
electricidad en la parte externa (3) y por un material similar en la parte interna (4) pudiendo también
ser de material aislante en una de las dos partes (3 y 4) ya mencionadas como variante del diseño.
El artículo en forma de bolso posee agarraderas (5) en forma de mango o manubrio o en forma de
correa que se podría sujetar con las manos o llevarse al antebrazo, hombro o de cualquier otra
forma en que el usuario decidiese portarlo. Estas agarraderas (5) pueden ser de material
semiconductor, conductor o aislante (2) dependiendo del modelo. El bolso posee internamente
diferentes bolsillos ya sea cubiertos (6) o descubiertos (7) para la colocación de artículos diversos y
bolsillos especiales (8) para la colocación de las partes funcionales del dispositivo. Tanto en el
interior de los bolsillos (6 y 7) como en el interior del bolso, se pueden colocar artículos personales
que el propietario deseara proteger.
El bolso, al estar fabricado con material semiconductor o conductor (2) puede transmitir al asaltante
un choque de electricidad si el bolso se alejase de la persona que lo porta, esta trasmisión ocurre
al aplicarle electricidad al material (2) del bolso o a algún material conductor (2) que se encuentre
dentro del bulto o similar, o entre las paredes internas (4) o externas (5) de este. El choque
eléctrico antes mencionado es generado por un circuito eléctrico con batería integrada (9) como se
puede ver en la Figura 2 que genera un alto voltaje el cual es transmitido por conductores (10) que
crean una conexión eléctrica al material conductor (2) del bolso o dentro del bolso.
El dispositivo que genera el choque eléctrico (9) es capaz de detectar si el bolso se aleja de un
dispositivo (11) como se puede ver en la Figura 3 que porta el usuario, ya sea en alguna parte de
su cuerpo o dentro de algún bolsillo o compartimiento de su ropa. Los dispositivos (1 y 11) pueden
emitir un sonido, vibración o indicación visual al momento en que estos se separan, o superan el
rango de distancia pre asignado. El dispositivo (11) que porta el usuario posee una interface que
puede constar de botones u otro dispositivo. Esta interface permite apagar el dispositivo (9) del
bolso mediante el botón (12) de apagado/encendido o dar choques eléctricos voluntarios dirigidos
al asaltante mediante el botón (13). El dispositivo (11) puede portarse dentro de un bolsillo o con
algún tipo de dispositivo para sujetarlo al cuerpo como una correa (14) o algún tipo de gancho o
clip. Mientras que las descripciones específicas de los dispositivos en cuestión han sido
presentadas y detalladas en este documento, se podría apreciar por aquellos entendidos en la
materia que varias alternativas o modificaciones de los conceptos aquí descritos pudieran ser

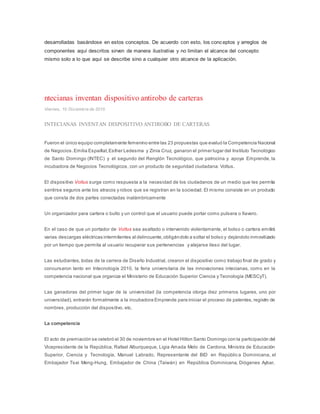

desarrolladas basándose en estos conceptos. De acuerdo con esto, los conceptos y arreglos de
componentes aquí descritos sirven de manera ilustrativa y no limitan el alcance del concepto
mismo solo a lo que aquí se describe sino a cualquier otro alcance de la aplicación.
ntecianas inventan dispositivo antirobo de carteras
Viernes, 10 Diciembre de 2010.
INTECIANAS INVENTAN DISPOSITIVO ANTIROBO DE CARTERAS
Fueron el único equipo completamente femenino entre las 23 propuestas que evaluó la Competencia Nacional
de Negocios.Emilia Espaillat,Esther Ledesma y Zinia Cruz, ganaron el primer lugar del Instituto Tecnológico
de Santo Domingo (INTEC) y el segundo del Renglón Tecnológico, que patrocina y apoya Emprende, la
incubadora de Negocios Tecnológicos, con un producto de seguridad ciudadana: Voltus.
El dispositivo Voltus surge como respuesta a la necesidad de los ciudadanos de un medio que les permita
sentirse seguros ante los atracos y robos que se registran en la sociedad. El mismo consiste en un producto
que consta de dos partes conectadas inalámbricamente
Un organizador para cartera o bulto y un control que el usuario puede portar como pulsera o llavero.
En el caso de que un portador de Voltus sea asaltado o intervenido violentamente, el bolso o cartera emitirá
varias descargas eléctricas intermitentes al delincuente,obligándolo a soltar el bolso y dejándolo inmovilizado
por un tiempo que permita al usuario recuperar sus pertenencias y alejarse ileso del lugar.
Las estudiantes, todas de la carrera de Diseño Industrial, crearon el dispositivo como trabajo final de grado y
concursaron tanto en Intecnología 2010, la feria universitaria de las innovaciones intecianas, como en la
competencia nacional que organiza el Ministerio de Educación Superior Ciencia y Tecnología (MESCyT).
Las ganadoras del primer lugar de la universidad (la competencia otorga diez primeros lugares, uno por
universidad), entrarán formalmente a la incubadora Emprende para iniciar el proceso de patentes, registro de
nombres, producción del dispositivo, etc.
La competencia
El acto de premiación se celebró el 30 de noviembre en el Hotel Hilton Santo Domingo con la participación del
Vicepresidente de la República, Rafael Alburqueque, Ligia Amada Melo de Cardona, Ministra de Educación
Superior, Ciencia y Tecnología, Manuel Labrado, Representante del BID en República Dominicana, el
Embajador Tsai Meng-Hung, Embajador de China (Taiwán) en República Dominicana, Diógenes Aybar,

Viceministro Ciencia y Tecnología del MESCYT, así como otros ministros, rectores, vicerrectores,
representantes de entidades públicas y privadas y empresarios.
La Competencia Nacional se desarrolló en 12 universidades del país, desde Junio a Noviembre del presente
año con la participación de unos 120 grupos de estudiantes, apoyados por el Programa Nacional de
Emprendurismo de este Ministerio. Las universidades beneficiadas por el Programa, son: UNIBE, UCATECI,
UASD, INTEC, PUCMM, UNAPEC, UNPHU, UCSD, UCE, IEESL, ISA y UTESA.
En el marco de esta actividad se premió el mejor Plan de Negocios de cada universidad dentro de los proyectos
presentados para el renglón“Proyectos Universitarios”,yadicionalmente,se premiaron tres planes de negocios
de base tecnológica en el renglón “Proyectos Tecnológicos”.

Voltus

Más contenido relacionado

Último

Destacado

Voltus
