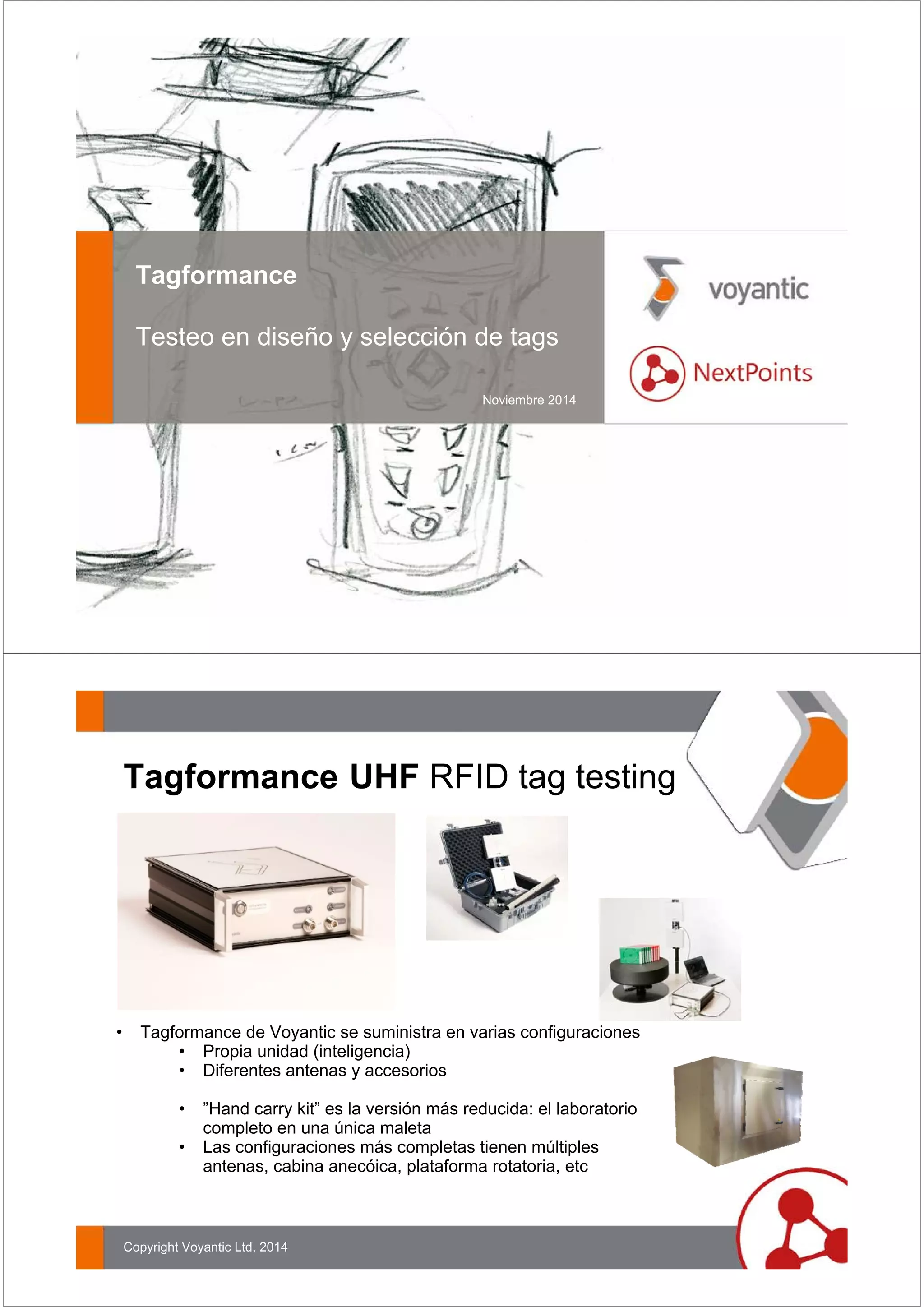

Tagformance
Testeo en diseño y selección de tags
Noviembre 2014
Tagformance UHF RFID tag testing
• Tagformance de Voyantic se suministra en varias configuraciones
• Propia unidad (inteligencia)
• Diferentes antenas y accesorios
• ”Hand carry kit” es la versión más reducida: el laboratorio
completo en una única maleta
• Las configuraciones más completas tienen múltiples
antenas, cabina anecóica, plataforma rotatoria, etc
Copyright Voyantic Ltd, 2014

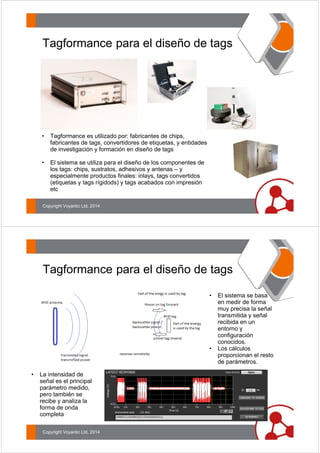

Tagformance para el diseño de tags
• Tagformance es utilizado por: fabricantes de chips,
fabricantes de tags, convertidores de etiquetas, y entidades
de investigación y formación en diseño de tags
• El sistema se utiliza para el diseño de los componentes de
los tags: chips, sustratos, adhesivos y antenas – y
especialmente productos finales: inlays, tags convertidos
(etiquetas y tags rígidods) y tags acabados con impresión
etc
• El sistema se basa
en medir de forma
muy precisa la señal
transmitida y señal
recibida en un
entorno y
configuración
conocidos.
• Los cálculos
proporcionan el resto
de parámetros.
• La intensidad de
señal es el principal
parámetro medido,
pero también se
recibe y analiza la
forma de onda
completa

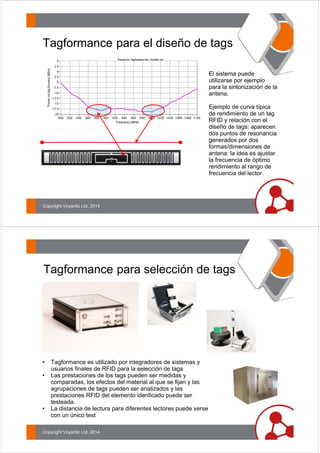

El sistema puede
utilizarse por ejemplo
para la sintonización de la
antena.
Ejemplo de curva típica
de rendimiento de un tag
RFID y relación con el
diseño de tags: aparecen
dos puntos de resonancia
generados por dos
formas/dimensiones de
antena: la idea es ajustar
la frecuencia de óptimo
rendimiento al rango de
frecuencia del lector.
Tagformance para selección de tags
• Tagformance es utilizado por integradores de sistemas y
usuarios finales de RFID para la selección de tags
• Las prestaciones de los tags pueden ser medidas y
comparadas, los efectos del material al que se fijan y las
agrupaciones de tags pueden ser analizados y las
prestaciones RFID del elemento idenficado puede ser
testeada.
• La distancia de lectura para diferentes lectores puede verse
con un único test

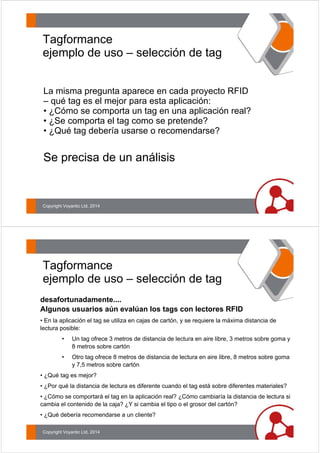

Tagformance
ejemplo de uso – selección de tag
La misma pregunta aparece en cada proyecto RFID
– qué tag es el mejor para esta aplicación:
• ¿Cómo se comporta un tag en una aplicación real?
• ¿Se comporta el tag como se pretende?
• ¿Qué tag debería usarse o recomendarse?
Se precisa de un análisis
Tagformance
desafortunadamente....
Algunos usuarios aún evalúan los tags con lectores RFID
• En la aplicación el tag se utiliza en cajas de cartón, y se requiere la máxima distancia de
lectura posible:
• Un tag ofrece 3 metros de distancia de lectura en aire libre, 3 metros sobre goma y
8 metros sobre cartón
• Otro tag ofrece 8 metros de distancia de lectura en aire libre, 8 metros sobre goma
y 7,5 metros sobre cartón
• ¿Qué tag es mejor?
• ¿Por qué la distancia de lectura es diferente cuando el tag está sobre diferentes materiales?
• ¿Cómo se comportará el tag en la aplicación real? ¿Cómo cambiaría la distancia de lectura si
cambia el contenido de la caja? ¿Y si cambia el tipo o el grosor del cartón?
• ¿Qué debería recomendarse a un cliente?

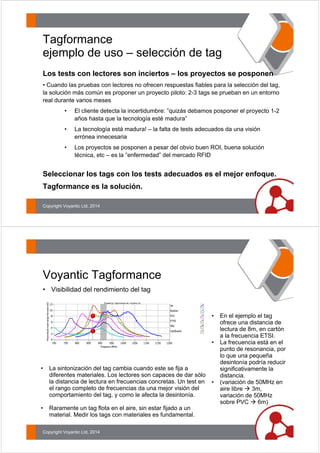

Tagformance
Los tests con lectores son inciertos – los proyectos se posponen
• Cuando las pruebas con lectores no ofrecen respuestas fiables para la selección del tag,
la solución más común es proponer un proyecto piloto: 2-3 tags se prueban en un entorno
real durante varios meses
• El cliente detecta la incertidumbre: ”quizás debamos posponer el proyecto 1-2
años hasta que la tecnología esté madura”
• La tecnología está madura! – la falta de tests adecuados da una visión
errónea innecesaria
• Los proyectos se posponen a pesar del obvio buen ROI, buena solución
técnica, etc – es la ”enfermedad” del mercado RFID
Seleccionar los tags con los tests adecuados es el mejor enfoque.
Tagformance es la solución.
Voyantic Tagformance
• Visibilidad del rendimiento del tag
• La sintonización del tag cambia cuando este se fija a
diferentes materiales. Los lectores son capaces de dar sólo
la distancia de lectura en frecuencias concretas. Un test en
el rango completo de frecuencias da una mejor visión del
comportamiento del tag, y como le afecta la desintonía.
• Raramente un tag flota en el aire, sin estar fijado a un
material. Medir los tags con materiales es fundamental.
• En el ejemplo el tag
ofrece una distancia de
lectura de 8m, en cartón
a la frecuencia ETSI.
• La frecuencia está en el
punto de resonancia, por
lo que una pequeña
desintonía podría reducir
significativamente la
distancia.
• (variación de 50MHz en
aire libre Æ 3m,
variación de 50MHz
sobre PVC Æ 6m)

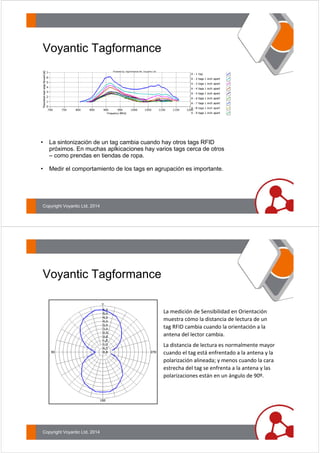

• La sintonización de un tag cambia cuando hay otros tags RFID
próximos. En muchas aplkicaciones hay varios tags cerca de otros
– como prendas en tiendas de ropa.
• Medir el comportamiento de los tags en agrupación es importante.
La medición de Sensibilidad en Orientación
muestra cómo la distancia de lectura de un
tag RFID cambia cuando la orientación a la
antena del lector cambia.
La distancia de lectura es normalmente mayor
cuando el tag está enfrentado a la antena y la
polarización alineada; y menos cuando la cara
estrecha del tag se enfrenta a la antena y las
polarizaciones están en un ángulo de 90º.

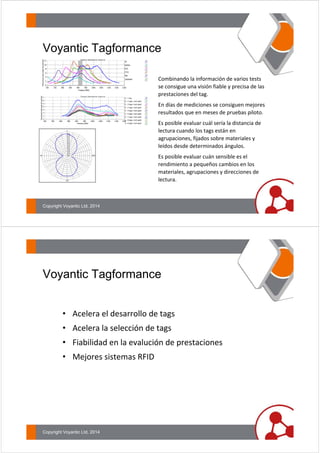

Combinando la información de varios tests
se consigue una visión fiable y precisa de las
prestaciones del tag.
En días de mediciones se consiguen mejores
resultados que en meses de pruebas piloto.
Es posible evaluar cuál sería la distancia de
lectura cuando los tags están en
agrupaciones, fijados sobre materiales y
leídos desde determinados ángulos.
Es posible evaluar cuán sensible es el
rendimiento a pequeños cambios en los
materiales, agrupaciones y direcciones de
lectura.
• Acelera el desarrollo de tags
• Acelera la selección de tags
• Fiabilidad en la evalución de prestaciones
• Mejores sistemas RFID

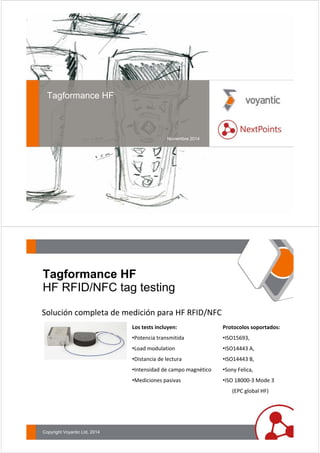

Tagformance HF
Noviembre 2014
Tagformance HF
HF RFID/NFC tag testing
Solución completa de medición para HF RFID/NFC
Los tests incluyen:
•Potencia transmitida
•Load modulation
•Distancia de lectura
•Intensidad de campo magnético
•Mediciones pasivas
Protocolos soportados:
•ISO15693,
•ISO14443 A,
•ISO14443 B,
•Sony Felica,
•ISO 18000‐3 Mode 3
(EPC global HF)

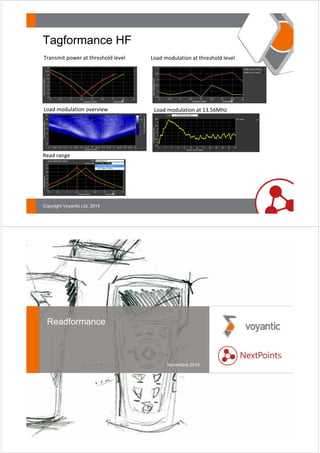

Tagformance HF
Transmit power at threshold level Load modulation at threshold level
Load modulation overview Load modulation at 13.56MHz
Read range
Readformance
Noviembre 2014

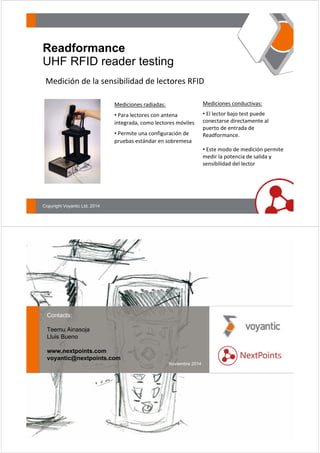

Readformance
UHF RFID reader testing
Medición de la sensibilidad de lectores RFID
Mediciones radiadas:
• Para lectores con antena
integrada, como lectores móviles
• Permite una configuración de
pruebas estándar en sobremesa
Mediciones conductivas:
• El lector bajo test puede
conectarse directamente al
puerto de entrada de
Readformance.
• Este modo de medición permite
medir la potencia de salida y
sensibilidad del lector
Contacts:
Teemu Ainasoja
Lluis Bueno
www.nextpoints.com
voyantic@nextpoints.com
Noviembre 2014
