El documento describe diferentes tipos de techos y cubiertas, incluyendo sus partes y materiales. Explica techos de madera con cerchas, armaduras y listones, así como tejas de cerámica, vidrio, metálicas y otras. También describe tipos de techos como de 1, 2 o 4 aguas, quebradas y dientes de sierra. Explica partes como cumbreras, correas y cabios, así como formas de estructurar cubiertas de madera y hierro.

1. Act. 1. Techos
República Bolivariana de Venezuela
Ministerio Del Poder Popular para la Educación Universitaria, Ciencia y
Tecnología
Instituto Universitario Politécnico “Santiago Mariño”
Estructura IV - Internacional
Bachiller: Marquina, Elsaviviana
Prof. Arq.: Carrero B., Abrahan Á.
9 de septiembre de 2022

2. Cubierta de madera
Estos techos inclinados están construidos por:
Cabreada Entramado
• Cercha
• Armadura
• Reticulado
• Correas
• Cabios
• Listones
• Clavadores

3. Material
Teja de cerámica Vidrio
Teja colonial griega
Teja plana
Teja holandesa
Teja francesa
Teja metálica

6. Tipos de techo
1 vertiente
2 aguas
Plana
Una sola pendiente
2 pendientes (2 faldas)
1 Pendiente no superior al 5%

7. Tipos de techo
4 aguas
Quebrada
Diente de
sierra
4 pendientes (con faldones)
Pendientes mayores del
10% que drenan el agua
rápidamente por gravedad.
Crestas con que forman las cumbreras en
las que se unen pares de vertientes con
distintas inclinaciones a cada lado.

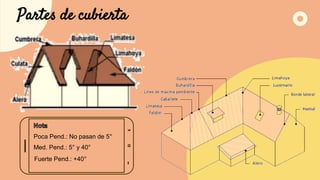

8. Partes de cubierta
Poca Pend.: No pasan de 5°
Med. Pend.: 5° y 40°
Fuerte Pend.: +40°

9. Correas
Cumbrera
Correa de alero
P. Transversales
Filas de postes

10. Cabios
Viga transversal
Planchuela metálicas

12. Eje-plano de
simetría
Cordón Interior
Diagonal
Cordón superior
Correa
Montante

13. Estructuración de cubiertas
de madera y accesorios
construcciones de madera y
de hierro

14. Tejas coloniales
A- Entablonado
B- Techado seco
C- Un listón, sobre
cabio para fijar el
fieltro
D- Alfagía
E-Listón
F- Cabio
Y cuando se utiliza sobre
tejuelas:

15. Tejas marsellas
Entablado Teja francesa
Techado
Asfaltico
Fibra de
vidrio, para
aislación
térmica
Cabio

16. Tejas planas
Nota: largo de teja:
37.5cm
Ancho de la teja 18 cm
Anchura cubierta 18cm
Pendiente de tejado 30
grados
Placa de cierre
La dirección del viento
dominante

17. Aspectos importantes a la hora de la colocación de las tejas en la
zona de lima-tesa y la de lima-hoya:

18. Estructuración de Cubiertas de Madera y Accesorios Construcciones de Madera y
de Hierro
1 1
1
1
1
1
1
2
3 2
2
3
3
3
3
4
6 6
6
3
8
8
1) Rastel metálico
2) Rastel de alero
3) Banda impermeable wakaflex
4) Limahoya flexible
5) Lagrimero
6) Canalón
7) Aspirador cobert
8) Soporte metálico de caballete

19. 1) Rastel metálico
2) Rastel de alero
3) Banda impermeable wakaflex
4) Limahoya flexible
5) Lagrimero
6) Canalón
7) Aspirador cobert
8) Soporte metálico de caballete
1
3
3
3
7
5
5
5

20. Tejas de hormigón:

21. Cubierta de pizarra
Resiste menos al viento, la lluvia
penetra con facilidad, humedad y
posee una pendiente mínima de 45°/%
Redondas, cuadradas, rectangulares,
romboidales, etc.

22. Chapa metálica
Chapa galvanizada
• Chapa de acero, con recubrimiento de cinc.
Resquebrajaduras o desprendimientos.
• Gran resistencia a los cambios climáticos.
• Aptas para usos múltiples.
• Chapas sinusoidales largo estándar de 1,80m
18,80m.
• Espesores: 0,30mm; 0,41mm y 0,54mm

23. Chapa metálica
Chapa de cinc-aluminio
• Chapas de acero con revestimiento de
aluminio y cinc que ofrece una gran
resistencia a la corrosión.
• Mayor vida útil. Termorresistencia. Variedad
de aplicaciones.
• Provistas en bobinas lisas y hojas: lisas o
acanaladas.
• Chapas sinusoidales largo estándar de
1,80m a 12,80m.
• Espesor de 0,41mm y 0,54mm.

24. Chapa metálica
Chapa de cicn-aluminio prepitadas color
• Chapas recubiertas con capa epoxi y
terminación en esmalte color.
• Gran resistencia a la corrosión.
• Adherencia y elasticidad.
• Entregadas con film de polietileno
protector o acanaladas.
• Chapas sinusoidales largo estándar de
1,80m a 12,80m.
• Espesor de 0,54mn.

25. Chapas metálicas
Se deberán prever siempre las
medidas necesaria para
absorber el agua de
condensación que se forma
debajo de la chapa metálica y
la aislación térmico-acústica

26. Numbers
Tradicional acanalado
Para topo tipo de aplicación en el ramo de la construcción
Conformado trapezoidal
Requerido en la construcción industrial por su gran cobertura útil,
puede usarse en techos, paneles o muros.

27. Conformado trapezoidal autoportante
Reduce la cantidad de correas necesarias, permite la colocación
de cubiertas de baja pendiente y lucen modernas.
Cubierta de policarbonato
Claraboyas, pérgolas, galpones e invernaderos.

28. Prearmado con poliuretano inyectado
Resistente a agentes externos, esfuerzo mecánicos (flexión)
climatológicos; soporta desde los 200C° bajo cero, hasta los
130C°, en pequeños intervalos hasta 250C°

29. Desagües
Además de evitar que las paredes
se mojen, la cubierta se prolonga
con una saliente de unos 50cm, un
alero de protección cuya parte
inferior se sale a cubrir con un
entablonado, formando así un
cielo raso.

30. Cuando no se hace por alero, el desagüe se realiza por canalones.
Sí se debe disponer una junta o unión desplazable, se utilizan limahoyas.

32. Link a Youtube
https://youtu.be/LGrhq3K5xd0
