Este documento presenta una guía sobre los elementos y tipos de techos, incluyendo una descripción de las partes de un techo, los diferentes tipos de techos según su forma, pendiente y materiales de cubierta, los tipos de estructuras de soporte y el proceso de construcción de una cubierta. El documento provee información fundamental sobre los componentes y características principales de los techos.

1. ESPECIAL DE
®
Y LOS MATERIALES MAS COMUNES EN
LA CONSTRUCCION .
Estructuras
solo de Madera
y Metal?
ELEMENTOS DE UN TECHO

2. "Señor Van der Rohe, ¿cómo consigue hacer esas
cubiertas planas tan grandes...? -Pues... ¡con goteras! "
" Dios esta en los detalles. "
Ludwig Mies Van Der Rohe
®

3. L a presente revista es un numero único elaborado
para la clase de Taller Constructivo I para fines
educativos en donde se explica un tema tocado en
la clase, como lo es “El Techo”.
Elemento estructural que ha sido tomado en cuenta
desde la antigüedad como uno de los mas
importantes dentro de la construcción, es por eso
que esta edición se enfocara en la parte
constructiva, que ayudara a muchos a conocer mas
el techo.
Los invitamos no solo a ver las imágenes que son
interesantes sino también a leer los escritos que
hemos obtenido de fuentes arquitectónicas muy
seguras e interesantes…
Disfruten de esta revista.
Alumnas de Taller Const. I
®

4. QUE ES UN TECHO ?
 ELEMENTOS DE UN TECHO.
 Partes de una cubierta.
TIPOS DE TECHOS
 Su Forma
 Techos Planos
 Techos Inclinados
 Techos Curvos
 Tipos de Cubierta
 Estructura.
PROCESO CONSTRUCTIVO.
®

5. Es la parte más esencial de una
casa (una casa sin techo no puede ser
considerada casa). Este es la parte
que más cuesta, por el área y
orientación es la parte más expuesta
a los elementos y es la responsable
principal de la confort interior y de
los daños ocasionados durante
terremotos y huracanes. Un techo
durable bien diseñado puede
compensar una gran cantidad de
problemas que podrían surgir en otras
partes de la edificación.
Sin embargo, los aspectos técnicos no
son los únicos determinantes del
diseño del techo. Muchas culturas
tradicionales dan mayor importancia
a otros criterios, tales como la
creencia religiosa, estilos de vida
locales y estatus social, y estos deben
ser respetados en el diseño de
esquemas para viviendas,
especialmente para evitar la
monotonía deprimente de las zonas
residenciales de hoy en día que son
muy parecidos en todas las partes del
mundo.
¿QUE ES UN TECHO?

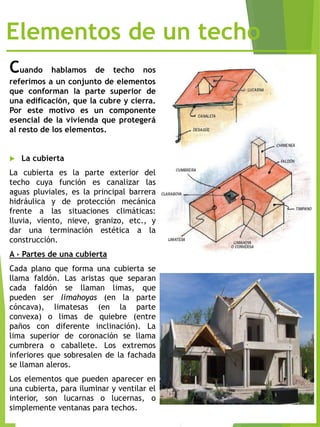

6. Elementos de un techo
Cuando hablamos de techo nos
referimos a un conjunto de elementos
que conforman la parte superior de
una edificación, que la cubre y cierra.
Por este motivo es un componente
esencial de la vivienda que protegerá
al resto de los elementos.
 La cubierta
La cubierta es la parte exterior del
techo cuya función es canalizar las
aguas pluviales, es la principal barrera
hidráulica y de protección mecánica
frente a las situaciones climáticas:
lluvia, viento, nieve, granizo, etc., y
dar una terminación estética a la
construcción.
A › Partes de una cubierta
Cada plano que forma una cubierta se
llama faldón. Las aristas que separan
cada faldón se llaman limas, que
pueden ser limahoyas (en la parte
cóncava), limatesas (en la parte
convexa) o limas de quiebre (entre
paños con diferente inclinación). La
lima superior de coronación se llama
cumbrera o caballete. Los extremos
inferiores que sobresalen de la fachada
se llaman aleros.
Los elementos que pueden aparecer en
una cubierta, para iluminar y ventilar el
interior, son lucarnas o lucernas, o
simplemente ventanas para techos.

7. La clasificación de los techos se emplea
según :
 Su forma
 Tipo de cubierta
 Estructura
S U F O R M A
Tipos de Techo Comunes
Techos Planos
Estos pueden ser láminas, losas monolíticas o
estructuras reticuladas espaciales, o sistemas
simples que empleen vigas, durmientes y
elementos de recubrimiento de luces pequeñas.
Por definición, los techos con una inclinación
menor de 10° del plano horizontal son
clasificados como techos planos. Para que el agua
de la lluvia corra se necesita una pendiente de 2°
como mínimo.
Tipos de Techo

8. Estos pueden ser techos con una sola
agua, de 2 aguas y de 4 aguas, ya sea de
láminas o losas monolíticas o con un
sistema de viguetas, vigas, cerchas o
estructuras espaciales.
Los techos con pendiente son más
comunes en regiones
predominantemente cálido húmeda con
fuertes lluvias.
Los techos de dos aguas dejan los muros
extremos expuestos; los techos a cuatro
vértices protegen todos los muros,
ahorran costos y área de muro, son
menos susceptibles a ser dañados por el
viento, pero son más difíciles de
construir.
Ya que la principal función de las
pendientes de techo es drenar el agua
de la lluvia, mientras menor es la
permeabilidad del material del techo,
menor pendiente es requerida.
Techos con Pendiente
Cálculo de superficie de cubierta en techos
inclinados

9. Techo Curvos
Estas incluyen bóvedas cúpulas, techos
tensores ligeros estructuras laminares y
de cuerda de arco y una variedad de
tipos más sofisticados.
Los techos en forma de cúpula y
bóveda son comunes en climas cálidos
seco: el área superficial curva que es
considerablemente mayor que el de la
base, recibe menos calor solar por área
unitaria, disminuyendo así las
temperaturas en las superficies y
facilitando la re-radiación después de la
puesta del sol. Sin embargo, la acústica
en el interior de la cúpula pueden ser
muy insatisfactorias.
Los techos tensores, que emplean un
sistema de membranas resistentes sobre
cables o cuerdas, pueden cubrir amplios
vanos, son relativamente económicos,
pero inestables aerodinámicamente con
cubiertas ligeras, y por ello, general
mente son empleados para estructuras
temporales.
Cálculo de superficie de cubierta en techos
curvos

10. Tipo de Cubierta
Chapas acanaladas en secciones, de aluminio-
magnesio
A l u m i n i o T e j a
Entramado de tejas apoyadas entre sí, más
pesada y decorativa. Teja de encaje o romana,
más decorativa e ideal para cubiertas inclinadas a
la vista.
Estructura previamente elaborada que soporta
placas de madera o metálicas, mayormente con
fibra de vidrio como aislante.
F i b r o c e m e n t o
Cubierta de materiales plásticos moldeadas en
ondulaciones abovedadas, especial para sitios
sísmicos pues resisten bien la flexión.
P l  s t i c o
V i d r i o
En placas lisas u onduladas, o en forma de tejas,
más vistosa pero menos resistente a ataques
climáticos. Soportan claraboyas y formas
circulares
S i n g l e
Placas de fieltro onduladas, fortalecidas con
cartón alquitranado

11. Para saber cual es la superficie del
faldón que se debe cubrir tendremos en
cuenta la luz y la pendiente sugerida por
el fabricante de la cubierta (tejas,
chapas, etc.).
A continuación se brinda una tabla con
las pendientes recomendadas por
algunos fabricantes de elementos para
cubiertas.
Considerando la pendiente de distintos tipos de cubierta

12. Estructura de Techo
Es el elemento de sostén de la
cubierta. Es la encargada de
soportar además de su peso
propio y el de la cubierta en
sí, las cargas eventuales que
pueda recibir la cubierta,
como viento, nieve, etc.
A continuación haremos una
breve referencia a los tipos
de estructuras mas utilizados.
A › Estructura de madera
Gran parte de las viviendas utiliza este
material para resolver la estructura de
su cubierta. El excelente
comportamiento estructural de la
madera brinda además una calidez e
identidad diferente al ambiente donde
se utiliza.
Por lo general la estructura se resuelve
con una trama de vigas, cabios y
correas, de medidas y separación
variable según los cálculos del
proyectista, en función del peso a
soportar.
Sobre los cabios se fija un entablonado
machimbrado por sobre el cual se
disponen las aislaciones necesarias y la
estructura de fijación de la cubierta
(listones y clavaderas).
Para la realización de estas estructuras
contamos con diferentes secciones o
escuadrías de piezas, según la función
que cumplan en la estructura.

13. Estructura con Cabios
Estructura con Correa
Los cabios o tirantes se
apoyarán sobre las vigas o
cabriadas estructurales, o bien
sobre el encadenado
perimetral, con una separación
generalmente de alrededor de
60 cm. (según la carga que
reciba de la cubierta). En
cubiertas livianas (chapas)
suelen ponerse cabios de
menor escuadría, o mas
separados. Los cabios y las
vigas pueden ser de madera
maciza o laminada.
Para la ubicación de las
aislaciones, se genera un
espacio con listones de 2” x
1” colocados sobre el
machimbre en la línea de
proyección del cabio
Una vez replanteadas se
clavarán las alfajías o
clavadoras quedando la
estructura lista para recibir
la cubierta de tejas o chapa.
En el caso puntual de las
alfajías o clavaderas, hay
que considerar la calidad de
las mismas, ya que en el
caso de maderas muy
jóvenes o blandas -debido a
la humedad presente en esa
parte del techo y
especialmente en el caso de
tejas cerámicas.

14. B › Estructura metálica
Este tipo de estructura es utilizado
fundamentalmente en edificios industriales,
aunque cada vez más encontramos su uso en
viviendas. Como elemento principal de sostén
de cubierta tenemos vigas, arcos, cabriadas o
pórticos. Estos elementos podrán ser de vigas
reticuladas (de perfiles de hierro normalizado
o hierro redondo) o de alma llena, es decir de
láminas de acero o hierro. Sobre estos
elementos principales se fijará la estructura
de repartición de carga que denominaremos
correas.
Las correas serán igualmente reticuladas de
hierro redondo, de perfiles de hierro
laminados (generalmente U), de tubos de
sección rectangular, perfiles de chapa
doblada (generalmente ”C”), o
eventualmente madera. Por facilidad de
trabajo actualmente lo más utilizado es el
perfil C sobre el cual se aplica la chapa fijada
con tornillo autoperforante, agilizando así el
trabajo que supone colocar la chapa con
gancho tomado a correas reticuladas.

15. VIGAS O CABRIADAS
CORREAS O TIRANTES
Elementos de fijación
Para las chapas sobre estructura metálica se utilizan
normalmente clavos ganchos o tornillos autoperforantes.
Los ganchos son un buen sistema pero presentan el
inconveniente de tener que perforar la chapa previamente
y necesitar dos personas para su colocación. Los ganchos
cortos se usan en el caso de las correas de hierro redondo
reticulado y los largos cuando la chapa se fija a perfiles de
hierro normalizados. Los tornillos autoperforantes se
colocan fácilmente con un taladro y un adaptador,
perforando y roscando en una sola operación, llevan en su
cabeza una arandela de neoprene para evitar filtraciones.
Las chapas se fijarán sobre las correas y el material
aislante deberá quedar sujeto entre la estructura y la
cubierta al fijar esta última.

16. C › Estructura de hormigón y/o
viguetas pretensadas.
Las estructuras están
conformadas por
columnas, losas y vigas
de Hº Aº. Las losas
pueden ser planas o
inclinadas, nos
referiremos a estas
últimas. Además por su
forma de construcción,
las dividimos en:
• Ejecutadas in situ.
• De losetas pré-
fabricadas de Hº Aº.
• De viguetas
pretensadas y ladrillo
cerámico o de poli
estireno.
Frecuentemente se
decide colocar como
cubierta tejas. El
hormigón posee alta
inercia térmica, por
ello en verano,
acumula gran cantidad
de calor durante las
horas de sol y lo
irradia al interior de la
vivienda durante el
resto del día. Es
necesario contar con
una buena aislación
térmica. Dicha
aislación evitará
rajaduras por
dilatación o
contracción al
estabilizar
térmicamente la losa.
Veremos los detalles
de colocación en el
capítulo de
aislaciones.
Estructura de
hormigón con losa
inclinada: en este caso
convendrá aplicar
sobre la losa una
membrana fijada con
listones de madera,
similar a la aplicación
en techos de
machimbre. De esta
forma se nos facilita la
colocación de la teja,
pudiendo inclusive
colocar chapa, y
evitando así patologías
como fisuras y
filtraciones.

17. 1. Interpretar el plano
de la cubierta.
2. Seleccionar:
• MATERIALES
• HERRAMIENTAS
• EQUIPO
3. Verificar medidas de
enrase y pendientes.
c
4. Instalar listn
de apoyo o solera.
5. Colocar cumbrera
PROCESO CONSTRUCTIVO DE
UNA CUBIERTA

18. 6. Colocar alfardas
7. Colocar Correas
c
10. Colocar la cubierta que desea
9. Impermeabiliacin
8. Colocar tablilla

19. Revista elaborada por:
Alejandra Núñez
Dilcia Euceda
Jennyfer Del Cid
Hellen Norales
Sara Mejía
Edición Única
Derechos Reservados
®

20. ®
