UNIVERSIDAD POLITECNICA SALESIANA

PRACTICA #1

2010
SISTEMAS MICROPROCESADOS I

CARLOS OCAMPO
FERNANDO ITAS
2010-03-12

INGENIERIA
ELECTRONICA

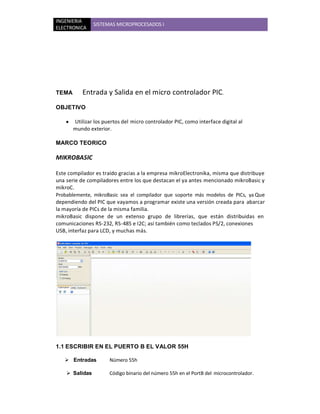

TEMA Entrada y Salida en el micro controlador PIC.
OBJETIVO

y Utilizar los puertos del micro controlador PIC, como interface digital al
mundo exterior.

MARCO TEORICO

MIKROBASIC

Este compilador es traído gracias a la empresa mikroElectronika, misma que distribuye
una serie de compiladores entre los que destacan el ya antes mencionado mikroBasic y
mikroC.
Probablemente, mikroBasic sea el compilador que soporte más modelos de PICs, ya Que
dependiendo del PIC que vayamos a programar existe una versión creada para abarcar
la mayoría de PICs de la misma familia.
mikroBasic dispone de un extenso grupo de librerías, que están distribuidas en
comunicaciones RS-232, RS-485 e I2C; así también como teclados PS/2, conexiones
USB, interfaz para LCD, y muchas más.

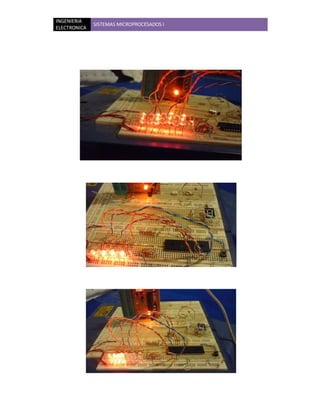

1.1 ESCRIBIR EN EL PUERTO B EL VALOR 55H

Entradas Número 55h

Salidas Código binario del número 55h en el PortB del microcontrolador.

INGENIERIA
ELECTRONICA

Procesos Escribir el valor 55h en el PortB.
Retardo de 1 segundo.

DIAGRAMA DE FLUJO

INICIO

PORTB= 555

RATORDO 1S

INGENIERIA
ELECTRONICA

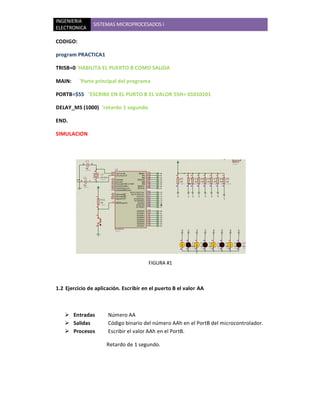

CODIGO:

program PRACTICA1

TRISB=0 'HABILITA EL PUERTO B COMO SALIDA

MAIN: 'Parte principal del programa

PORTB=$55 'ESCRIBE EN EL PURTO B EL VALOR 55H= 01010101

DELAY_MS (1000) 'retardo 1 segundo

END.

SIMULACION

FIGURA #1

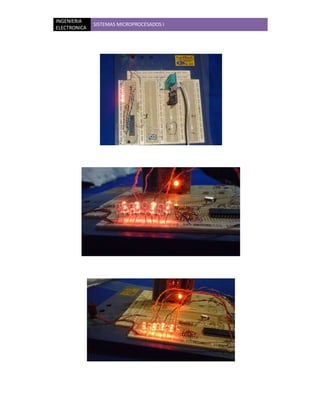

1.2 Ejercicio de aplicación. Escribir en el puerto B el valor AA

Entradas Número AA
Salidas Código binario del número AAh en el PortB del microcontrolador.
Procesos Escribir el valor AAh en el PortB.


INGENIERIA
ELECTRONICA

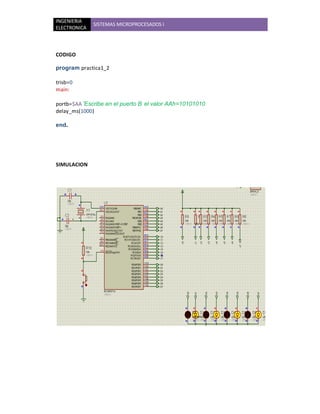

CODIGO

program practica1_2

trisb=0
main:

portb=$AA 'Escribe en el puerto B el valor AAh=10101010
delay_ms(1000)

end.

SIMULACION

INGENIERIA
ELECTRONICA

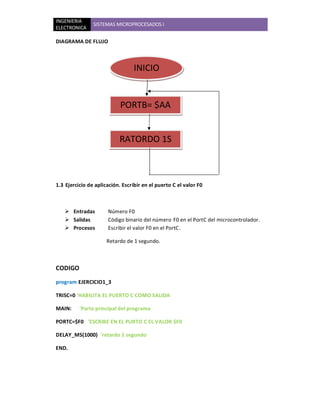

DIAGRAMA DE FLUJO

INICIO

PORTB= $AA

RATORDO 1S

1.3 Ejercicio de aplicación. Escribir en el puerto C el valor F0

Entradas Número F0
Salidas Código binario del número F0 en el PortC del microcontrolador.
Procesos Escribir el valor F0 en el PortC.


CODIGO

program EJERCICIO1_3

TRISC=0 'HABILITA EL PUERTO C COMO SALIDA

MAIN: 'Parte principal del programa

PORTC=$F0 'ESCRIBE EN EL PURTO C EL VALOR $F0

DELAY_MS(1000) 'retardo 1 segundo

END.

INGENIERIA
ELECTRONICA

£
DIAG A A DE FL J
¡ ¢

INICIO

PORTB= $F0

RATORDO 1S

INGENIERIA
ELECTRONICA

1.4 Leer en el puerto C y escribir en el puerto B

Entradas Valores de entrada en el PortC .
Salidas Bits que ingresan por el PortC salen en las patitas del PortB.

Procesos Definir variable para almacenar los datos ingresados por el PortC.
Habilitar el PortC como entrada y el PortB como salida.
Leer bits con el PortC.
Guardar los bits que ingresan por el PortC en la variable.
Escribir el valor de la variable en el PortB.

DIAGRAMA DE FLUJO

INICIO

DEFINIR
VARIABLE

trisC=$ff

trisB=0

valor=portC

portB=valor

INGENIERIA
ELECTRONICA

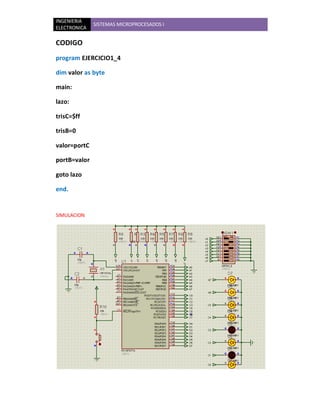

CODIGO
program EJERCICIO1_4

dim valor as byte

main:

lazo:

trisC=$ff

trisB=0

valor=portC

portB=valor

goto lazo

end.

SIMULACION

INGENIERIA
ELECTRONICA

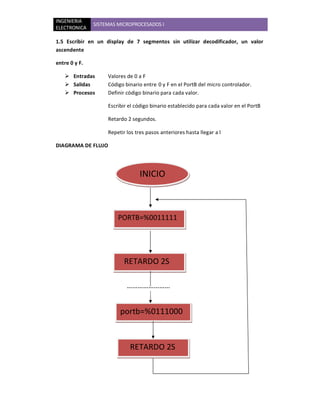

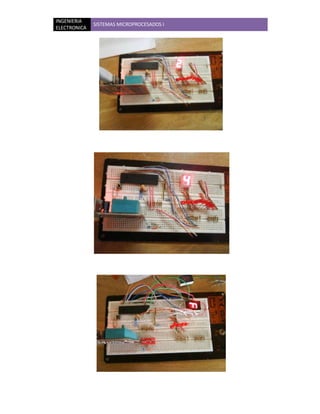

1.5 Escribir en un display de 7 segmentos sin utilizar decodificador, un valor
ascendente

entre 0 y F.

Entradas Valores de 0 a F
Salidas Código binario entre 0 y F en el PortB del micro controlador.
Procesos Definir código binario para cada valor.

Escribir el código binario establecido para cada valor en el PortB

Retardo 2 segundos.

Repetir los tres pasos anteriores hasta llegar a l

DIAGRAMA DE FLUJO

INICIO

PORTB=%0011111
1

RETARDO 2S

portb=%0111000
1

RETARDO 2S

INGENIERIA
ELECTRONICA

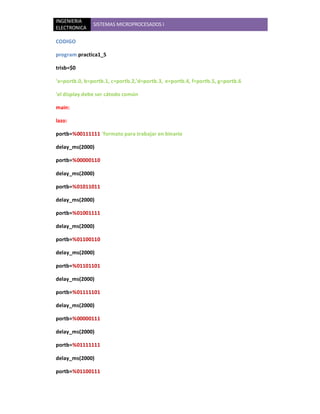

CODIGO

program practica1_5

trisb=$0

'a=portb.0, b=portb.1, c=portb.2,'d=portb.3, e=portb.4, f=portb.5, g=portb.6

'el display debe ser cátodo común

main:

lazo:

portb=%00111111 'formato para trabajar en binario

delay_ms(2000)

portb=%00000110

delay_ms(2000)

portb=%01011011

delay_ms(2000)

portb=%01001111

delay_ms(2000)

portb=%01100110

delay_ms(2000)

portb=%01101101

delay_ms(2000)

portb=%01111101

delay_ms(2000)

portb=%00000111

delay_ms(2000)

portb=%01111111

delay_ms(2000)

portb=%01100111

INGENIERIA
ELECTRONICA

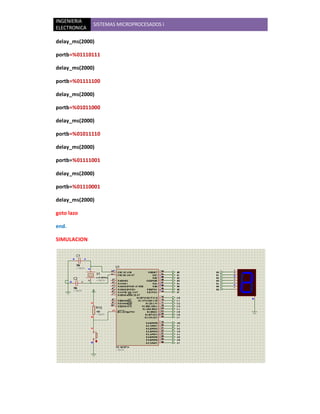

delay_ms(2000)

portb=%01110111

delay_ms(2000)

portb=%01111100

delay_ms(2000)

portb=%01011000

delay_ms(2000)

portb=%01011110

delay_ms(2000)

portb=%01111001

delay_ms(2000)

portb=%01110001

delay_ms(2000)

goto lazo

end.

SIMULACION

INGENIERIA
ELECTRONICA

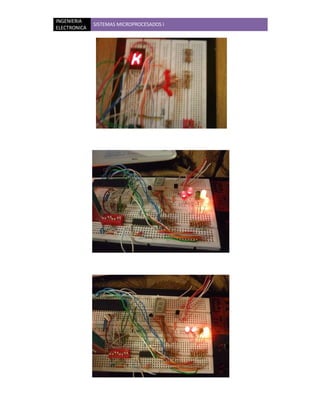

1.6 Ejercicio de aplicación. Mediante un display alfanumérico mostrar en orden
descendentes las letras del alfabeto de la Z a la A

Entradas Valores alfanuméricos de la Z a la A
Salidas Código binario desde la Z a la A en el PortB del micro controlador.

Escribir los 8 primeros bits (a-h) del código binario establecido
para cada valor en el PortB.

Escribir los últimos bits (i-n) del código binario establecido para
cada valor en el PortC.

Retardo 1 segundo

Repetir los cuatro pasos anteriores hasta llegar a la A

DIAGRAMA DE FLUJO

INICIO

portb=%00001001
portc=%00010001

RETARDO 2S

portb=%00110111
portc=%00100010

RETARDO 2S

INGENIERIA
ELECTRONICA

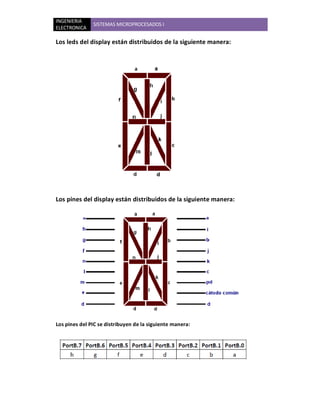

Los leds del display están distribuidos de la siguiente manera:

Los pines del display están distribuidos de la siguiente manera:

Los pines del PIC se distribuyen de la siguiente manera:

INGENIERIA
ELECTRONICA

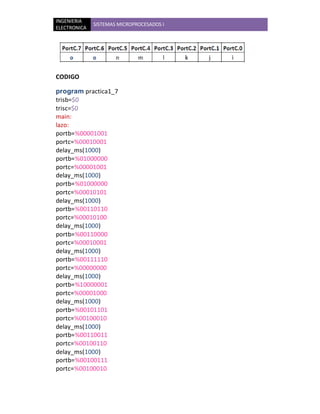

CODIGO

program practica1_7
trisb=$0
trisc=$0
main:
lazo:
portb=%00001001
portc=%00010001
delay_ms(1000)
portb=%01000000
portc=%00001001
delay_ms(1000)
portb=%01000000
portc=%00010101
delay_ms(1000)
portb=%00110110
portc=%00010100
delay_ms(1000)
portb=%00110000
portc=%00010001
delay_ms(1000)
portb=%00111110
portc=%00000000
delay_ms(1000)
portb=%10000001
portc=%00001000
delay_ms(1000)
portb=%00101101
portc=%00100010
delay_ms(1000)
portb=%00110011
portc=%00100110
delay_ms(1000)
portb=%00100111
portc=%00100010

INGENIERIA
ELECTRONICA

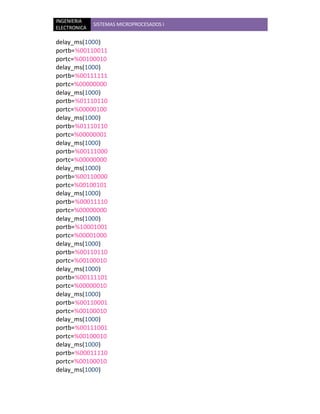

delay_ms(1000)
portb=%00110011
portc=%00100010
delay_ms(1000)
portb=%00111111
portc=%00000000
delay_ms(1000)
portb=%01110110
portc=%00000100
delay_ms(1000)
portb=%01110110
portc=%00000001
delay_ms(1000)
portb=%00111000
portc=%00000000
delay_ms(1000)
portb=%00110000
portc=%00100101
delay_ms(1000)
portb=%00011110
portc=%00000000
delay_ms(1000)
portb=%10001001
portc=%00001000
delay_ms(1000)
portb=%00110110
portc=%00100010
delay_ms(1000)
portb=%00111101
portc=%00000010
delay_ms(1000)
portb=%00110001
portc=%00100010
delay_ms(1000)
portb=%00111001
portc=%00100010
delay_ms(1000)
portb=%00011110
portc=%00100010
delay_ms(1000)

INGENIERIA
ELECTRONICA

portb=%00111001
portc=%00000000
delay_ms(1000)
portb=%00111100
portc=%00100010
delay_ms(1000)
portb=%00110111
portc=%00100010
delay_ms(1000)
goto lazo
end.

SIMULACION

1.7 Lógica booleana con micro controlador

Entradas Valores en el PortC
Salidas Código binario en el PortB del micro controlador.

Escribir en el PortB.0 PortC.0 and PortC.1

Escribir en el PortB.1 PortC.2 or PortC.3

Escribir en el PortB.2 PortC.4 xor PortC.5

INGENIERIA
ELECTRONICA

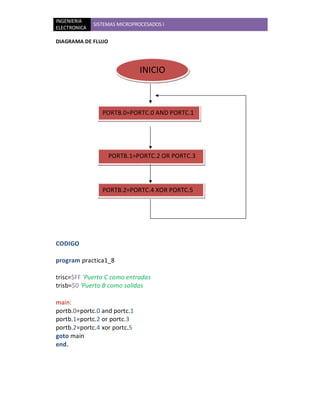

DIAGRAMA DE FLUJO

INICIO

PORTB.0=PORTC.0 AND PORTC.1

PORTB.1=PORTC.2 OR PORTC.3

PORTB.2=PORTC.4 XOR PORTC.5

CODIGO

program practica1_8

trisc=$FF 'Puerto C como entradas
trisb=$0 'Puerto B como salidas

main:
portb.0=portc.0 and portc.1
portb.1=portc.2 or portc.3
portb.2=portc.4 xor portc.5
goto main
end.

INGENIERIA
ELECTRONICA

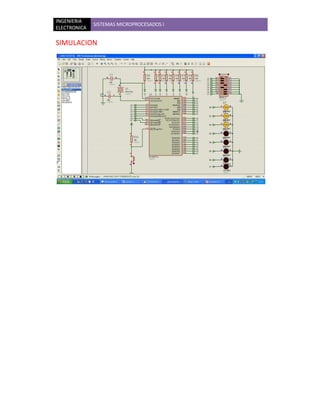

SIMULACION

INGENIERIA
ELECTRONICA

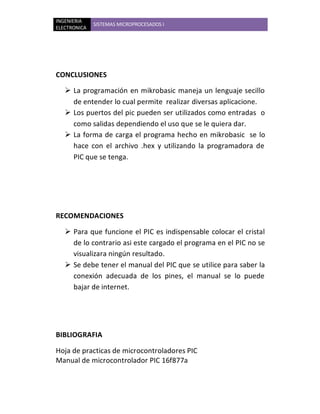

CONCLUSIONES

La programación en mikrobasic maneja un lenguaje secillo
de entender lo cual permite realizar diversas aplicacione.
Los puertos del pic pueden ser utilizados como entradas o
como salidas dependiendo el uso que se le quiera dar.
La forma de carga el programa hecho en mikrobasic se lo
hace con el archivo .hex y utilizando la programadora de
PIC que se tenga.

RECOMENDACIONES

Para que funcione el PIC es indispensable colocar el cristal
de lo contrario asi este cargado el programa en el PIC no se
visualizara ningún resultado.
Se debe tener el manual del PIC que se utilice para saber la
conexión adecuada de los pines, el manual se lo puede
bajar de internet.

BIBLIOGRAFIA

Hoja de practicas de microcontroladores PIC
Manual de microcontrolador PIC 16f877a
