El documento proporciona instrucciones para completar exámenes de proyecciones, vistas auxiliares y secciones. Se debe usar lápiz 3B, borrador y lapicero azul Pilot. Se debe completar las vistas incompletas, hallar el sólido, numerar los vértices y usar instrumentos de dibujo. El examen dura 1 hora y 50 minutos y solo se califica lo realizado en la hoja de examen.

1. COMO DEBE DESARROLAR SU EXAMEN
PROBLEMA DE PROYECCIONES
CON LAPIZ 3B, Borrador, y el Acabado final con Lapicero Color Azul Marca
PILOT
DADAS las Vistas Incompletas en el tercer Cuadrante, Completar las vistas y
Hallar el Solido,
FORMA COMO SE HACE: se hace por medio de instrumentos de dibujo, donde
iniciamos dibujando el sólido y numerando cada uno de sus vértices a partir de las dos
vistas dadas. CON LAPIZ 3B, Borrador, y el Acabado final con Lapicero Color
Azul Marca PILOT

2. ING: MIGUEL A MORÁN TELLO Página 2

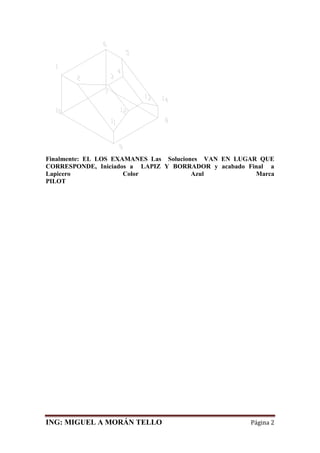

Finalmente: EL LOS EXAMANES Las Soluciones VAN EN LUGAR QUE
CORRESPONDE, Iniciados a LAPIZ Y BORRADOR y acabado Final a
Lapicero Color Azul Marca
PILOT

3. ING: MIGUEL A MORÁN TELLO Página 3
PROBLEMA DE VISTAS AUXILIARES
CON LAPIZ 3B, Borrador, y el Acabado final con Lapicero Color Azul Marca
PILOT: dado las Vistas en el tercer cuadrante Frontal y Perfil derecha hallar la
Vista Auxiliar Mostrada.

4. ING: MIGUEL A MORÁN TELLO Página 4

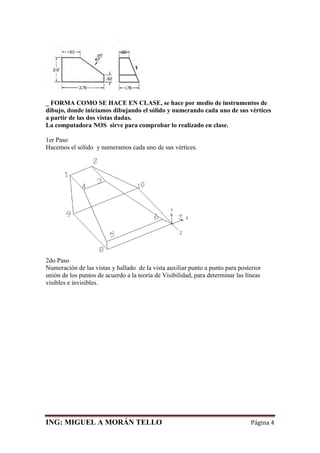

_ FORMA COMO SE HACE EN CLASE, se hace por medio de instrumentos de
dibujo, donde iniciamos dibujando el sólido y numerando cada uno de sus vértices
a partir de las dos vistas dadas.
La computadora NOS sirve para comprobar lo realizado en clase.
1er Paso
Hacemos el sólido y numeramos cada uno de sus vértices.
2do Paso
Numeración de las vistas y hallado de la vista auxiliar punto a punto para posterior
unión de los puntos de acuerdo a la teoría de Visibilidad, para determinar las líneas
visibles e invisibles.

5. ING: MIGUEL A MORÁN TELLO Página 5

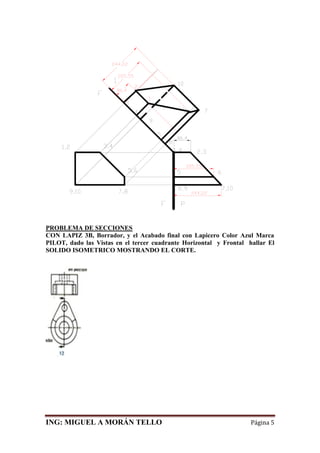

PROBLEMA DE SECCIONES
CON LAPIZ 3B, Borrador, y el Acabado final con Lapicero Color Azul Marca
PILOT, dado las Vistas en el tercer cuadrante Horizontal y Frontal hallar El
SOLIDO ISOMETRICO MOSTRANDO EL CORTE.

6. ING: MIGUEL A MORÁN TELLO Página 6

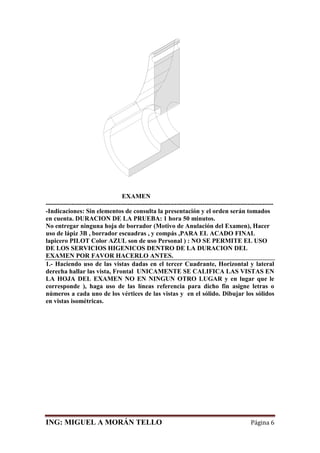

EXAMEN
----------------------------------------------------------------------------------------------------------
-Indicaciones: Sin elementos de consulta la presentación y el orden serán tomados
en cuenta. DURACION DE LA PRUEBA: 1 hora 50 minutos.
No entregar ninguna hoja de borrador (Motivo de Anulación del Examen), Hacer
uso de lápiz 3B , borrador escuadras , y compás ,PARA EL ACADO FINAL
lapicero PILOT Color AZUL son de uso Personal ) : NO SE PERMITE EL USO
DE LOS SERVICIOS HIGENICOS DENTRO DE LA DURACION DEL
EXAMEN POR FAVOR HACERLO ANTES.
1.- Haciendo uso de las vistas dadas en el tercer Cuadrante, Horizontal y lateral
derecha hallar las vista, Frontal UNICAMENTE SE CALIFICA LAS VISTAS EN
LA HOJA DEL EXAMEN NO EN NINGUN OTRO LUGAR y en lugar que le
corresponde ), haga uso de las líneas referencia para dicho fin asigne letras o
números a cada uno de los vértices de las vistas y en el sólido. Dibujar los sólidos
en vistas isométricas.

7. ING: MIGUEL A MORÁN TELLO Página 7
