Este documento describe el diseño e implementación de un sistema de computación distribuida utilizando los recursos informáticos disponibles en la ESPOL. El sistema divide grandes problemas en unidades de trabajo más pequeñas que son procesadas de manera concurrente por múltiples computadoras conectadas en red. Se implementó un servidor central que asigna y coordina el trabajo, así como clientes que descargan y procesan unidades de trabajo de forma distribuida. El sistema permite aprovechar los ciclos ociosos de las computadoras para acelerar el procesamiento de grandes

1. “COMPUTACIÓN DISTRIBUIDA Y SU
APLICACIÓN TECNOLÓGICA PARA
INCREMENTAR LA EFICIENCIA DEL
USO DE RECURSOS
INFORMÁTICOS EN RED DE LA
ESPOL”
Luis Vargas V.
Gonzalo Luzardo M.

2. Agenda
• Antecedentes.
• Problema y solución.
• Posibles alternativas.
• Diseño.
• Implementación.
• Pruebas y resultados.
• Demostración.
• Conclusiones y recomendaciones.

3. ANTECEDENTES

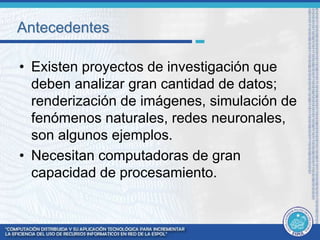

4. Antecedentes
• Existen proyectos de investigación que
deben analizar gran cantidad de datos;
renderización de imágenes, simulación de
fenómenos naturales, redes neuronales,
son algunos ejemplos.
• Necesitan computadoras de gran
capacidad de procesamiento.

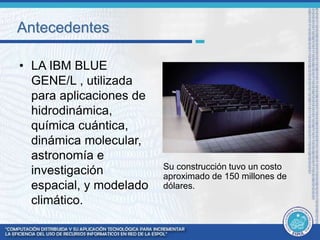

5. Antecedentes
• LA IBM BLUE
GENE/L , utilizada
para aplicaciones de
hidrodinámica,
química cuántica,
dinámica molecular,
astronomía e
investigación
espacial, y modelado
climático.
Su construcción tuvo un costo
aproximado de 150 millones de
dólares.

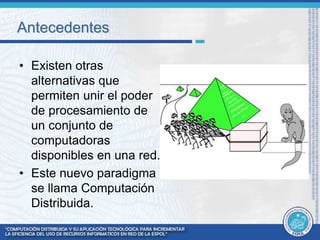

6. Antecedentes
• Existen otras
alternativas que
permiten unir el poder
de procesamiento de
un conjunto de
computadoras
disponibles en una red.
• Este nuevo paradigma
se llama Computación
Distribuida.

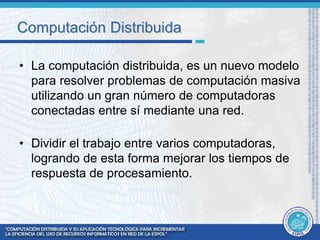

7. Computación Distribuida
• La computación distribuida, es un nuevo modelo
para resolver problemas de computación masiva
utilizando un gran número de computadoras
conectadas entre sí mediante una red.
• Dividir el trabajo entre varios computadoras,
logrando de esta forma mejorar los tiempos de
respuesta de procesamiento.

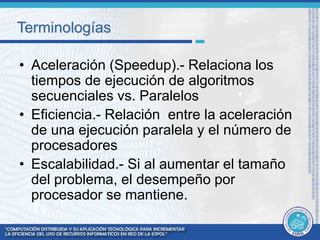

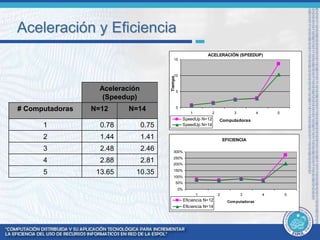

8. Terminologías
• Aceleración (Speedup).- Relaciona los
tiempos de ejecución de algoritmos
secuenciales vs. Paralelos
• Eficiencia.- Relación entre la aceleración
de una ejecución paralela y el número de
procesadores
• Escalabilidad.- Si al aumentar el tamaño
del problema, el desempeño por
procesador se mantiene.

9. PROBLEMA Y SOLUCIÓN

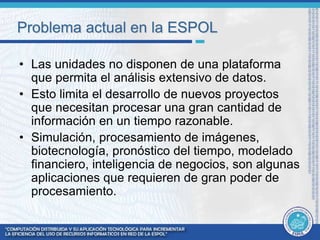

10. Problema actual en la ESPOL
• Las unidades no disponen de una plataforma
que permita el análisis extensivo de datos.
• Esto limita el desarrollo de nuevos proyectos
que necesitan procesar una gran cantidad de
información en un tiempo razonable.
• Simulación, procesamiento de imágenes,
biotecnología, pronóstico del tiempo, modelado
financiero, inteligencia de negocios, son algunas
aplicaciones que requieren de gran poder de
procesamiento.

11. ¿Qué nos ofrece la ESPOL?
• La ESPOL cuenta actualmente con una gran
cantidad de recursos informáticos
(computadoras).
• La mayor parte realizan tareas de aplicaciones
sencillas tales como procesadores de texto,
hojas de cálculo, navegadores, correo, entre
otras.
• Algunas de estas computadoras se encuentran
inactivas una cantidad considerable del tiempo.
• En su mayoría se encuentran conectadas en
red.

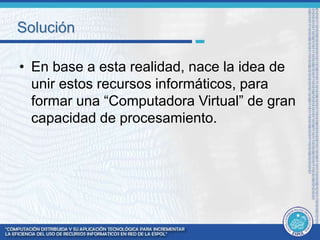

12. Solución
• En base a esta realidad, nace la idea de
unir estos recursos informáticos, para
formar una “Computadora Virtual” de gran
capacidad de procesamiento.

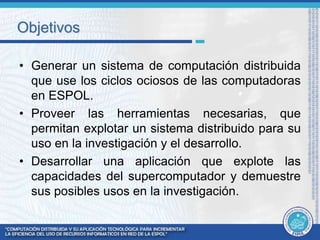

13. Objetivos
• Generar un sistema de computación distribuida
que use los ciclos ociosos de las computadoras
en ESPOL.
• Proveer las herramientas necesarias, que
permitan explotar un sistema distribuido para su
uso en la investigación y el desarrollo.
• Desarrollar una aplicación que explote las
capacidades del supercomputador y demuestre
sus posibles usos en la investigación.

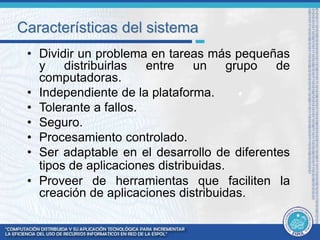

14. Características del sistema
• Dividir un problema en tareas más pequeñas
y distribuirlas entre un grupo de
computadoras.
• Independiente de la plataforma.
• Tolerante a fallos.
• Seguro.
• Procesamiento controlado.
• Ser adaptable en el desarrollo de diferentes
tipos de aplicaciones distribuidas.
• Proveer de herramientas que faciliten la
creación de aplicaciones distribuidas.

15. POSIBLES ALTERNATIVAS

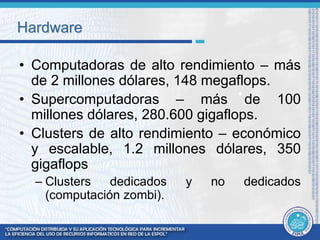

16. Hardware
• Computadoras de alto rendimiento – más
de 2 millones dólares, 148 megaflops.
• Supercomputadoras – más de 100
millones dólares, 280.600 gigaflops.
• Clusters de alto rendimiento – económico
y escalable, 1.2 millones dólares, 350
gigaflops
– Clusters dedicados y no dedicados
(computación zombi).

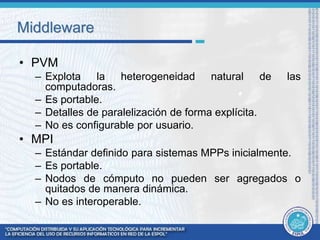

17. Middleware
• PVM
– Explota la heterogeneidad natural de las
computadoras.
– Es portable.
– Detalles de paralelización de forma explícita.
– No es configurable por usuario.
• MPI
– Estándar definido para sistemas MPPs inicialmente.
– Es portable.
– Nodos de cómputo no pueden ser agregados o
quitados de manera dinámica.
– No es interoperable.

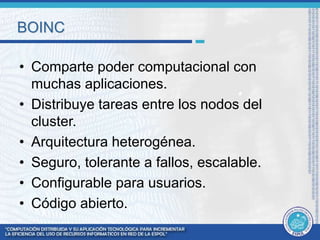

18. BOINC
• Comparte poder computacional con
muchas aplicaciones.
• Distribuye tareas entre los nodos del
cluster.
• Arquitectura heterogénea.
• Seguro, tolerante a fallos, escalable.
• Configurable para usuarios.
• Código abierto.

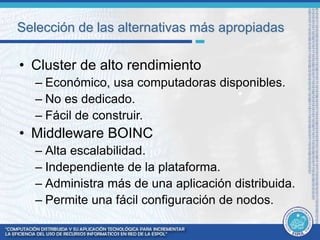

19. Selección de las alternativas más apropiadas
• Cluster de alto rendimiento
– Económico, usa computadoras disponibles.
– No es dedicado.
– Fácil de construir.
• Middleware BOINC
– Alta escalabilidad.
– Independiente de la plataforma.
– Administra más de una aplicación distribuida.
– Permite una fácil configuración de nodos.

20. DISEÑO

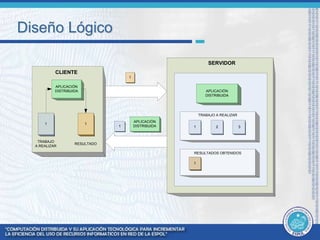

21. Diseño Lógico
CLIENTE
APLICACIÓN
DISTRIBUIDA
1 1
TRABAJO
A REALIZAR
RESULTADO
1
1
APLICACIÓN
DISTRIBUIDA
SERVIDOR
APLICACIÓN
DISTRIBUIDA
TRABAJO A REALIZAR
1 2 3
RESULTADOS OBTENIDOS
1

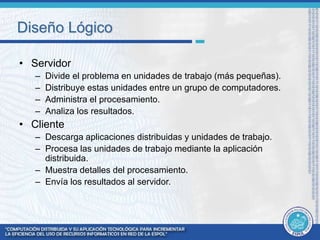

22. Diseño Lógico
• Servidor
– Divide el problema en unidades de trabajo (más pequeñas).
– Distribuye estas unidades entre un grupo de computadores.
– Administra el procesamiento.
– Analiza los resultados.
• Cliente
– Descarga aplicaciones distribuidas y unidades de trabajo.
– Procesa las unidades de trabajo mediante la aplicación
distribuida.
– Muestra detalles del procesamiento.
– Envía los resultados al servidor.

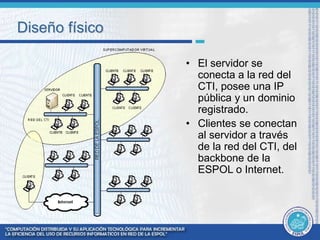

23. Diseño físico
• El servidor se
conecta a la red del
CTI, posee una IP
pública y un dominio
registrado.
• Clientes se conectan
al servidor a través
de la red del CTI, del
backbone de la
ESPOL o Internet.

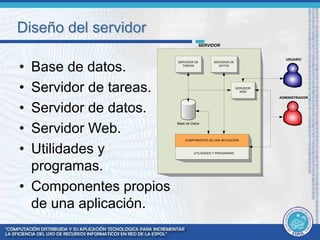

24. Diseño del servidor
• Base de datos.
• Servidor de tareas.
• Servidor de datos.
• Servidor Web.
• Utilidades y
programas.
• Componentes propios
de una aplicación.
SERVIDOR
SERVIDOR DE
TAREAS
ADMINISTRADOR
SERVIDOR
WEB
SERVIDOR DE
DATOS
Base de Datos
COMPONENTES DE UNA APLICACIÓN
USUARIO
UTILIDADES Y PROGRAMAS

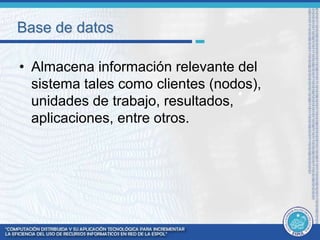

25. Base de datos
• Almacena información relevante del
sistema tales como clientes (nodos),
unidades de trabajo, resultados,
aplicaciones, entre otros.

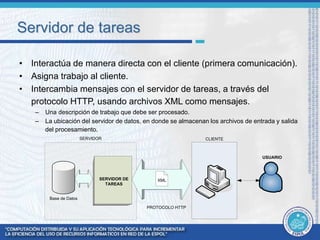

26. Servidor de tareas
• Interactúa de manera directa con el cliente (primera comunicación).
• Asigna trabajo al cliente.
• Intercambia mensajes con el servidor de tareas, a través del
protocolo HTTP, usando archivos XML como mensajes.
– Una descripción de trabajo que debe ser procesado.
– La ubicación del servidor de datos, en donde se almacenan los archivos de entrada y salida
del procesamiento.
SERVIDOR
USUARIO
Base de Datos
SERVIDOR DE
TAREAS
CLIENTE
XML
PROTOCOLO HTTP

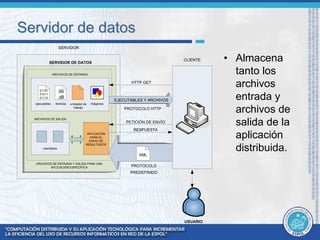

27. Servidor de datos
• Almacena
tanto los
archivos
entrada y
archivos de
salida de la
aplicación
distribuida.
SERVIDOR
USUARIO
SERVIDOR DE DATOS
CLIENTE
ARCHIVOS DE ENTRADA
ARCHIVOS DE SALIDA
APLICACIÓN
PARA EL
ENVIO DE
RESULTADOS
ARCHIVOS DE ENTRADA Y SALIDA PARA UNA
APLICACIÓN ESPECÍFICA
PROTOCOLO HTTP
RESPUESTA
XML
01101
01011
01110
ejecutables
.lib
.dll
librerías imágenes
resultados
HTTP GET
EJECUTABLES Y ARCHIVOS
PETICIÓN DE ENVÍO
PROTOCOLO
PREDEFINIDO
unidades de
trabajo

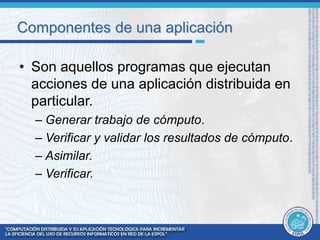

28. Componentes de una aplicación
• Son aquellos programas que ejecutan
acciones de una aplicación distribuida en
particular.
– Generar trabajo de cómputo.
– Verificar y validar los resultados de cómputo.
– Asimilar.
– Verificar.

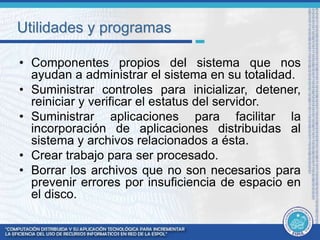

29. Utilidades y programas
• Componentes propios del sistema que nos
ayudan a administrar el sistema en su totalidad.
• Suministrar controles para inicializar, detener,
reiniciar y verificar el estatus del servidor.
• Suministrar aplicaciones para facilitar la
incorporación de aplicaciones distribuidas al
sistema y archivos relacionados a ésta.
• Crear trabajo para ser procesado.
• Borrar los archivos que no son necesarios para
prevenir errores por insuficiencia de espacio en
el disco.

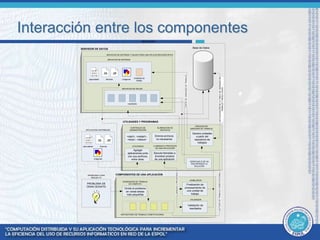

30. Interacción entre los componentes
SERVIDOR
SERVIDOR DE DATOS
ARCHIVOS DE ENTRADA Y SALIDA PARA UNA APLICACIÓN ESPECÍFICA
ARCHIVOS DE ENTRADA
ARCHIVOS DE SALIDA
01101
01011
01110
ejecutables
.lib .dll
librerías imágenes
resultados
UTILIDADES Y PROGRAMAS
COMPONENTES DE UNA APLICACIÓN
GENERADOR DE TRABAJO
DE CÓMPUTO
REPOSITORIO DE TRABAJO COMPUTACIONAL
CREADOR DE
UNIDADES DE TRABAJO
VALIDADOR
Unidades de
trabajo
PROBLEMA A SER
RESUELTO
PROBLEMA DE
GRAN DESAFÍO
Divide el problema
en varias tareas
más pequeñas
LECTURA DE TRABAJO COMPUTACIONAL
APLICACIÓN DISTRIBUIDA
01101
01011
01110
ejecutables
.lib .dll
librerías
imágenes
ENVÍO DE UNIDADES DE TRABAJO
ACTUALIZACIÓN DE LA TABLA DE UNIDADES DE
TRABAJO Y RESULTADOS
ASIMILADOR
LLAMADAS A PROCESOS
DE UNA APLICACIÓN
Ejecuta llamadas a
procesos propios
de una aplicación
Base de Datos
CONTROLES DE
ADMINISTRACIÓN
<start>, <restart>,
<stop>, <status>
Finalización de
procesamiento de
una unidad de
trabajo
Validación de
resultados
ELIMINACIÓN DE
ARCHIVOS
Elimina archivos
no necesarios
Genera unidades
a partir del
repositorio de
trabajos
UTILIDADES
LLAMADAS A PROCESOS
Agregar
aplicaciones junto
con sus archivos,
entre otras.
VERIFICAR SI SE HA
ENCONTRADO LA
SOLUCIÓN

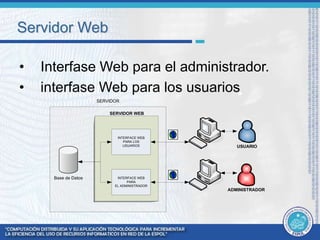

31. Servidor Web
• Interfase Web para el administrador.
• interfase Web para los usuarios
SERVIDOR
USUARIO
SERVIDOR WEB
INTERFACE WEB
PARA LOS
USUARIOS
Base de Datos INTERFACE WEB
PARA
EL ADMINISTRADOR
ADMINISTRADOR

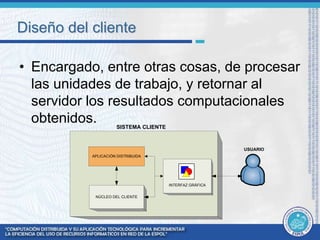

32. Diseño del cliente
• Encargado, entre otras cosas, de procesar
las unidades de trabajo, y retornar al
servidor los resultados computacionales
obtenidos.
SISTEMA CLIENTE
USUARIO
INTERFAZ GRÁFICA
APLICACIÓN DISTRIBUIDA
NÚCLEO DEL CLIENTE

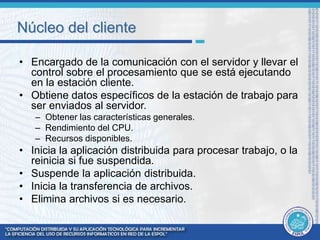

33. Núcleo del cliente
• Encargado de la comunicación con el servidor y llevar el
control sobre el procesamiento que se está ejecutando
en la estación cliente.
• Obtiene datos específicos de la estación de trabajo para
ser enviados al servidor.
– Obtener las características generales.
– Rendimiento del CPU.
– Recursos disponibles.
• Inicia la aplicación distribuida para procesar trabajo, o la
reinicia si fue suspendida.
• Suspende la aplicación distribuida.
• Inicia la transferencia de archivos.
• Elimina archivos si es necesario.

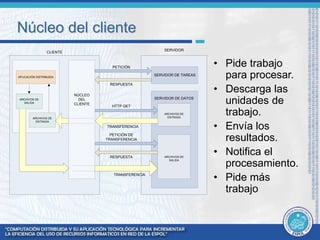

34. Núcleo del cliente
CLIENTE
NÚCLEO
DEL
CLIENTE
SERVIDOR
SERVIDOR DE TAREAS
SERVIDOR DE DATOS
RESPUESTA
ARCHIVOS DE
ENTRADA
ARCHIVOS DE
SALIDA
PETICIÓN
HTTP GET
TRANSFERENCIA
PETICIÓN DE
TRANSFERENCIA
RESPUESTA
APLICACIÓN DISTRIBUIDA
ARCHIVOS DE
SALIDA
ARCHIVOS DE
ENTRADA
TRANSFERENCIA
• Pide trabajo
para procesar.
• Descarga las
unidades de
trabajo.
• Envía los
resultados.
• Notifica el
procesamiento.
• Pide más
trabajo

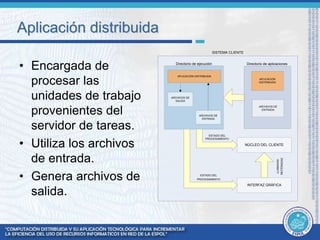

35. Aplicación distribuida
• Encargada de
procesar las
unidades de trabajo
provenientes del
servidor de tareas.
• Utiliza los archivos
de entrada.
• Genera archivos de
salida.
SISTEMA CLIENTE
Directorio de ejecución Directorio de aplicaciones
APLICACIÓN DISTRIBUIDA
ARCHIVOS DE
SALIDA
ARCHIVOS DE
ENTRADA
ESTADO DEL
PROCESAMIENTO
APLICACIÓN
DISTRIBUIDA
ARCHIVOS DE
ENTRADA
NÚCLEO DEL CLIENTE
INTERFAZ GRÁFICA
ESTADO DEL
PROCESAMIENTO
LLAMADAS
REITERADAS

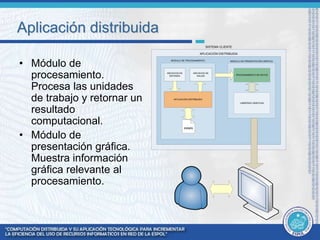

36. Aplicación distribuida
• Módulo de
procesamiento.
Procesa las unidades
de trabajo y retornar un
resultado
computacional.
• Módulo de
presentación gráfica.
Muestra información
gráfica relevante al
procesamiento.
SISTEMA CLIENTE
APLICACIÓN DSITRIBUIDA
MODULO DE PROCESAMIENTO
ARCHIVOS DE
SALIDA
ARCHIVOS DE
ENTRADA
APLICACIÓN DISTRIBUIDA
MODULO DE PRESENTACIÓN GRÁFICA
PROCESAMIENTO DE DATOS
LIBRERÍAS GRÁFICAS
estado

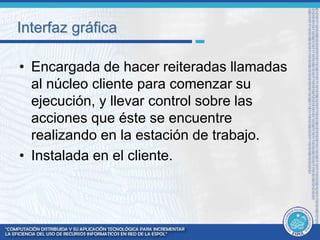

37. Interfaz gráfica
• Encargada de hacer reiteradas llamadas
al núcleo cliente para comenzar su
ejecución, y llevar control sobre las
acciones que éste se encuentre
realizando en la estación de trabajo.
• Instalada en el cliente.

38. IMPLEMENTACIÓN

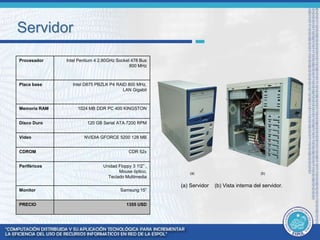

39. Servidor
Procesador Intel Pentium 4 2.80GHz Socket 478 Bus
800 MHz
Placa base Intel D875 PBZLK P4 RAID 800 MHz,
LAN Gigabit
Memoria RAM 1024 MB DDR PC 400 KINGSTON
Disco Duro 120 GB Serial ATA 7200 RPM
Video NVIDIA GFORCE 5200 128 MB
CDROM CDR 52x
Periféricos Unidad Floppy 3 1!2” ,
Mouse óptico,
Teclado Multimedia
Monitor Samsung 15”
PRECIO 1355 USD
(a) Servidor (b) Vista interna del servidor.

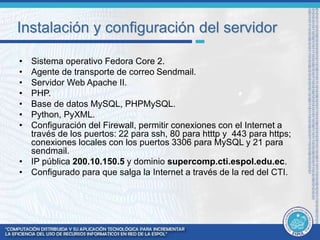

40. Instalación y configuración del servidor
• Sistema operativo Fedora Core 2.
• Agente de transporte de correo Sendmail.
• Servidor Web Apache II.
• PHP.
• Base de datos MySQL, PHPMySQL.
• Python, PyXML.
• Configuración del Firewall, permitir conexiones con el Internet a
través de los puertos: 22 para ssh, 80 para htttp y 443 para https;
conexiones locales con los puertos 3306 para MySQL y 21 para
sendmail.
• IP pública 200.10.150.5 y dominio supercomp.cti.espol.edu.ec.
• Configurado para que salga la Internet a través de la red del CTI.

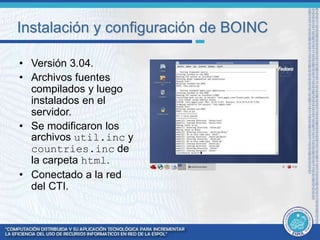

41. Instalación y configuración de BOINC
• Versión 3.04.
• Archivos fuentes
compilados y luego
instalados en el
servidor.
• Se modificaron los
archivos util.inc y
countries.inc de
la carpeta html.
• Conectado a la red
del CTI.

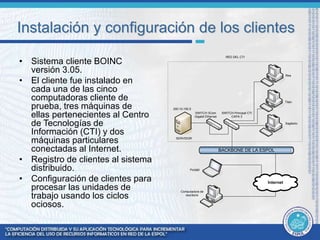

42. Instalación y configuración de los clientes
• Sistema cliente BOINC
versión 3.05.
• El cliente fue instalado en
cada una de las cinco
computadoras cliente de
prueba, tres máquinas de
ellas pertenecientes al Centro
de Tecnologías de
Información (CTI) y dos
máquinas particulares
conectadas al Internet.
• Registro de clientes al sistema
distribuido.
• Configuración de clientes para
procesar las unidades de
trabajo usando los ciclos
ociosos.
RED DEL CTI
SERVIDOR
SWITCH Principal CTI
CAPA 3
SWITCH 3Com
Gigabit Ethernet
BACKBONE DE LA ESPOL
200.10.150.5
Internet
Portátil
Rea
Sagitario
Computadora de
escritorio
Titán

43. IMPLEMENTACIÓN DE
UNA APLICACIÓN
DISTRIBUIDA

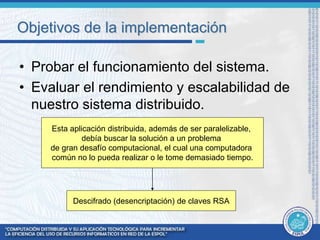

44. Objetivos de la implementación
• Probar el funcionamiento del sistema.
• Evaluar el rendimiento y escalabilidad de
nuestro sistema distribuido.
Esta aplicación distribuida, además de ser paralelizable,
debía buscar la solución a un problema
de gran desafío computacional, el cual una computadora
común no lo pueda realizar o le tome demasiado tiempo.
Descifrado (desencriptación) de claves RSA

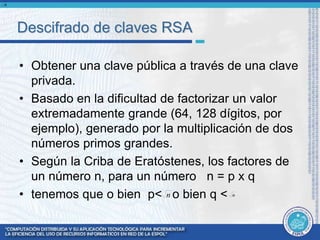

45. Descifrado de claves RSA
• Obtener una clave pública a través de una clave
privada.
• Basado en la dificultad de factorizar un valor
extremadamente grande (64, 128 dígitos, por
ejemplo), generado por la multiplicación de dos
números primos grandes.
• Según la Criba de Eratóstenes, los factores de
un número n, para un número n = p x q
• tenemos que o bien p< o bien q <
n
n n

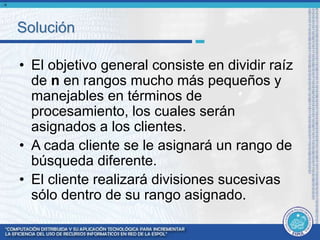

46. Solución
• El objetivo general consiste en dividir raíz
de n en rangos mucho más pequeños y
manejables en términos de
procesamiento, los cuales serán
asignados a los clientes.
• A cada cliente se le asignará un rango de
búsqueda diferente.
• El cliente realizará divisiones sucesivas
sólo dentro de su rango asignado.
n

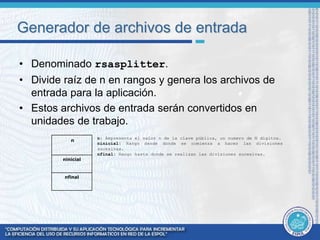

47. Generador de archivos de entrada
• Denominado rsasplitter.
• Divide raíz de n en rangos y genera los archivos de
entrada para la aplicación.
• Estos archivos de entrada serán convertidos en
unidades de trabajo.
n: Representa el valor n de la clave pública, un numero de N dígitos.
ninicial: Rango desde donde se comienza a hacer las divisiones
sucesivas.
nfinal: Rango hasta donde se realizan las divisiones sucesivas.
n
ninicial
nfinal

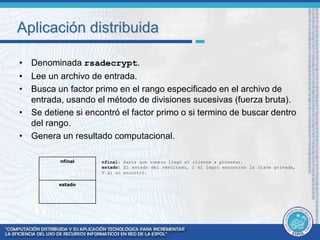

48. Aplicación distribuida
• Denominada rsadecrypt.
• Lee un archivo de entrada.
• Busca un factor primo en el rango especificado en el archivo de
entrada, usando el método de divisiones sucesivas (fuerza bruta).
• Se detiene si encontró el factor primo o si termino de buscar dentro
del rango.
• Genera un resultado computacional.
nfinal: Hasta que numero llegó el cliente a procesar.
estado: El estado del resultado, 1 si logró encontrar la clave privada,
0 si no encontró.
nfinal
estado

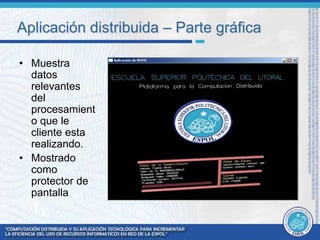

49. Aplicación distribuida – Parte gráfica
• Muestra
datos
relevantes
del
procesamient
o que le
cliente esta
realizando.
• Mostrado
como
protector de
pantalla

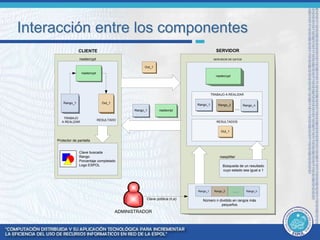

50. Interacción entre los componentes
CLIENTE
rsadecrypt
rsadecrypt
Rango_1 Out_1
TRABAJO
A REALIZAR
RESULTADO
Rango_1 rsadecript
SERVIDOR
SERVIDOR DE DATOS
rsadecrypt
TRABAJO A REALIZAR
Rango_1 Rango_2 Rango_n
...
ADMINISTRADOR
Rango_1 Rango_2 ….. Rango_n
Número n dividido en rangos más
pequeños
Clave pública (n,e)
RESULTADOS
Out_1
Búsqueda de un resultado
cuyo estado sea igual a 1
Out_1
rsasplitter
Protector de pantalla
Clave buscada
Rango
Porcentaje completado
Logo ESPOL

51. PRUEBAS Y
RESULTADOS

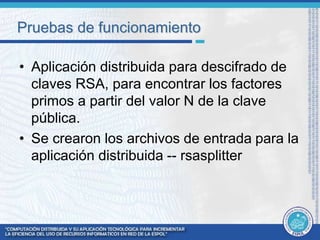

52. Pruebas de funcionamiento
• Aplicación distribuida para descifrado de
claves RSA, para encontrar los factores
primos a partir del valor N de la clave
pública.
• Se crearon los archivos de entrada para la
aplicación distribuida -- rsasplitter

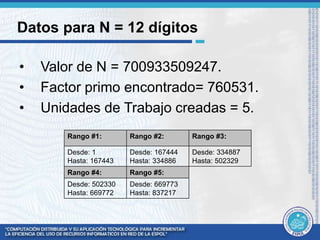

53. Datos para N = 12 dígitos
• Valor de N = 700933509247.
• Factor primo encontrado= 760531.
• Unidades de Trabajo creadas = 5.
Rango #1: Rango #2: Rango #3:
Desde: 1
Hasta: 167443
Desde: 167444
Hasta: 334886
Desde: 334887
Hasta: 502329
Rango #4: Rango #5:
Desde: 502330
Hasta: 669772
Desde: 669773
Hasta: 837217

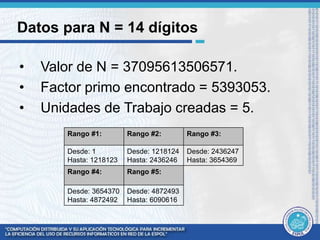

54. Datos para N = 14 dígitos
• Valor de N = 37095613506571.
• Factor primo encontrado = 5393053.
• Unidades de Trabajo creadas = 5.
Rango #1: Rango #2: Rango #3:
Desde: 1
Hasta: 1218123
Desde: 1218124
Hasta: 2436246
Desde: 2436247
Hasta: 3654369
Rango #4: Rango #5:
Desde: 3654370
Hasta: 4872492
Desde: 4872493
Hasta: 6090616

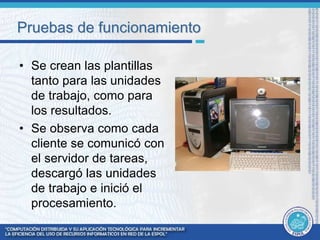

55. Pruebas de funcionamiento
• Se crean las plantillas
tanto para las unidades
de trabajo, como para
los resultados.
• Se observa como cada
cliente se comunicó con
el servidor de tareas,
descargó las unidades
de trabajo e inició el
procesamiento.

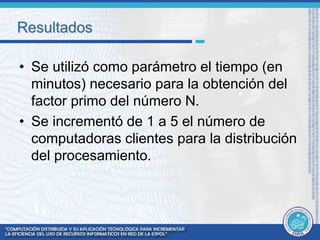

56. Resultados
• Se utilizó como parámetro el tiempo (en
minutos) necesario para la obtención del
factor primo del número N.
• Se incrementó de 1 a 5 el número de
computadoras clientes para la distribución
del procesamiento.

57. Resultados para N = 12 dígitos
70
38
4
19
22
80
70
60
50
40
30
20
10
0
1 2 3 4 5
Computadoras
Tiempo(min)
Número de
Computadoras
Num/seg
Tiempo en
minutos
1 181 70
2 333 38
3 576 22
4 667 19
5 3168 4

58. Resultados para N = 14 dígitos
Número de
Computadoras
Num/seg
Tiempo en
minutos
1 345 260
2 642 140
3 1123 80
4 1284 70
5 4730 19
260
140
70
19
80
300
250
200
150
100
50
0
1 2 3 4 5
Computadoras
Tiempo(min)

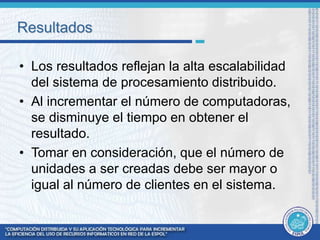

59. Resultados
• Los resultados reflejan la alta escalabilidad
del sistema de procesamiento distribuido.
• Al incrementar el número de computadoras,
se disminuye el tiempo en obtener el
resultado.
• Tomar en consideración, que el número de
unidades a ser creadas debe ser mayor o
igual al número de clientes en el sistema.

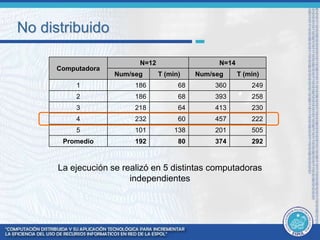

60. No distribuido
Computadora
N=12 N=14
Num/seg T (min) Num/seg T (min)
1 186 68 360 249
2 186 68 393 258
3 218 64 413 230
4 232 60 457 222
5 101 138 201 505
Promedio 192 80 374 292
La ejecución se realizó en 5 distintas computadoras
independientes

61. Aceleración y Eficiencia
Aceleración
(Speedup)
# Computadoras N=12 N=14
1 0.78 0.75
2 1.44 1.41
3 2.48 2.46
4 2.88 2.81
5 13.65 10.35
ACELERACIÓN (SPEEDUP)
15
10
5
0
1 2 3 4 5
Computadoras
Tiempo
SpeedUp N=12
SpeedUp N=14
EFICIENCIA
300%
250%
200%
150%
100%
50%
0%
1 2 3 4 5
Eficiencia N=12 Computadoras
Eficiencia N=14

62. DEMOSTRACIÓN

63. CONCLUSIONES Y
RECOMENDACIONES

64. Conclusiones
• Es una alternativa efectiva dentro de la
ESPOL, con costos de instalación y
operación bajos, y resultados bastante
aceptables.
• Puede superar en poder de procesamiento a
sistemas de súper cómputo convencionales.
• Es altamente escalable.
• Protector de pantalla con muchos gráficos,
hace que disminuya su capacidad de
procesamiento.

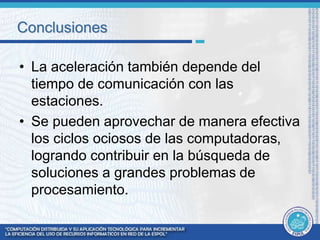

65. Conclusiones
• La aceleración también depende del
tiempo de comunicación con las
estaciones.
• Se pueden aprovechar de manera efectiva
los ciclos ociosos de las computadoras,
logrando contribuir en la búsqueda de
soluciones a grandes problemas de
procesamiento.

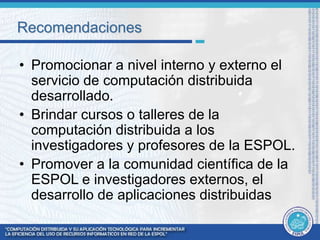

66. Recomendaciones
• Promocionar a nivel interno y externo el
servicio de computación distribuida
desarrollado.
• Brindar cursos o talleres de la
computación distribuida a los
investigadores y profesores de la ESPOL.
• Promover a la comunidad científica de la
ESPOL e investigadores externos, el
desarrollo de aplicaciones distribuidas

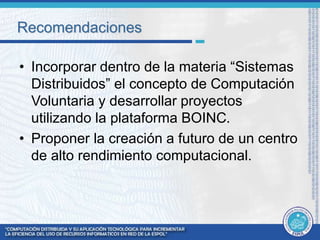

67. Recomendaciones
• Incorporar dentro de la materia “Sistemas
Distribuidos” el concepto de Computación
Voluntaria y desarrollar proyectos
utilizando la plataforma BOINC.
• Proponer la creación a futuro de un centro
de alto rendimiento computacional.

68. PREGUNTAS

69. GRACIAS
