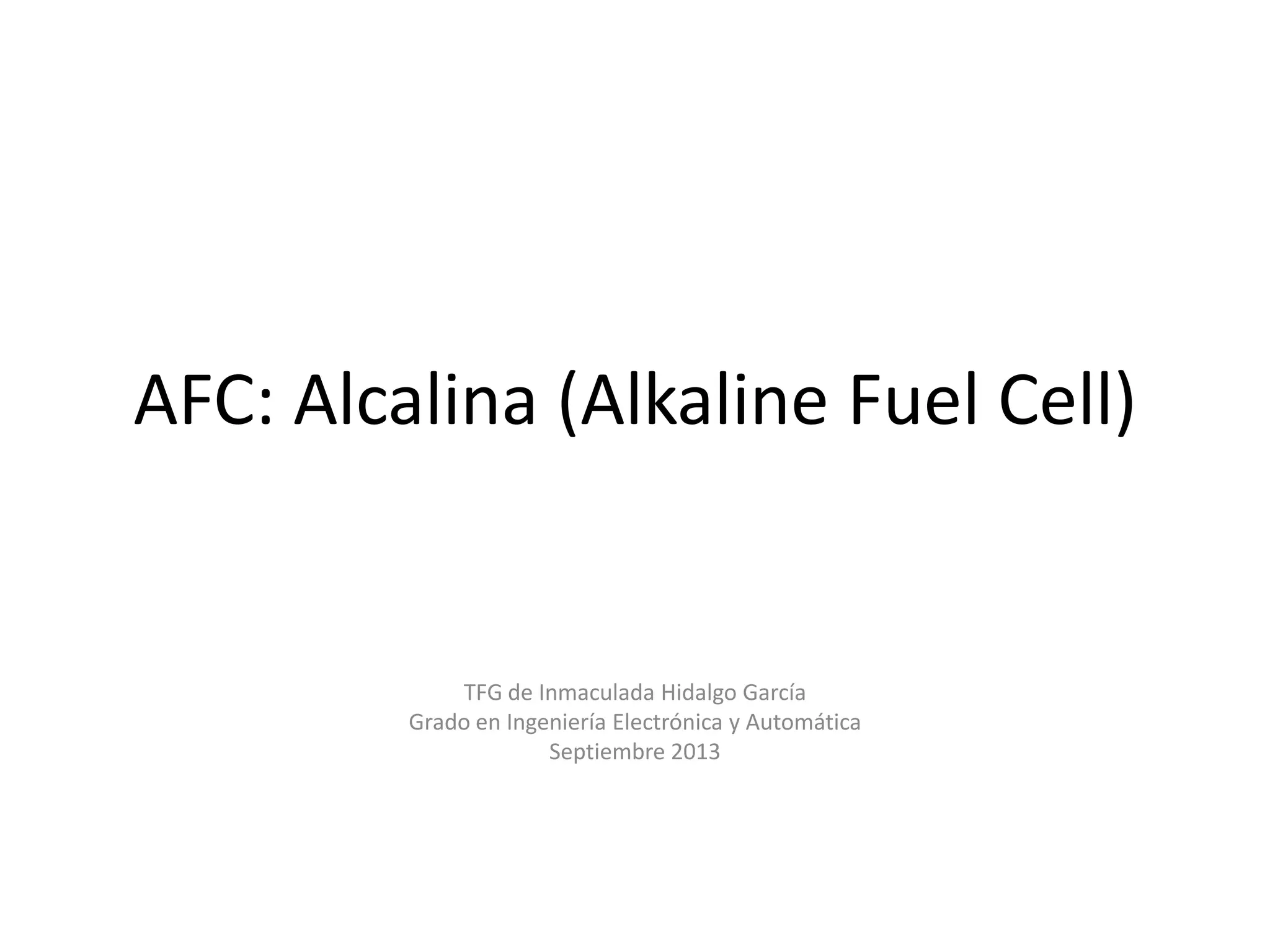

1. AFC: Alcalina (Alkaline Fuel Cell)
TFG de Inmaculada Hidalgo García
Grado en Ingeniería Electrónica y Automática
Septiembre 2013

2. AFCs en la historia.
Francis Bacon desarrolló la
primera pila de
combustible. [Ver apartado
de Historia de las PC]

3. AFCs en la historia
Pila de Combustible de 1,5
kW de la nave espacial
Apollo que llevó al
hombre a la luna. Se
utilizaron 2 unidades para
el suministro de
electricidad y agua
potable.

4. AFCs en la historia.
Pila de Combustible de 12
kW de la orbita espacial
Shuttle, de 120kg y
medidas: 36x38x114 cm.
Formaba parte del sistema
de control y bombas. La
pila está formada por 32
celdas en serie bajo la tapa
blanca. Cada célula
funciona en
aproximadamente 0,875 V.

5. Características.
•Temperatura de trabajo:
100-250 °C.
•Electrólito está contenido
en una matriz de amianto.
•Deben funcionar con alta
pureza alta de H2 y O2
•Alto rendimiento.
•Amortización con 40000 h
de trabajo.

6. Características.
•Temperatura de trabajo:
100-250 °C.
•Electrólito está contenido
en una matriz de amianto.
•Deben funcionar con alta
pureza alta de H2 y O2
•Alto rendimiento.
•Amortización con 40000 h
de trabajo.

7. Características.
•Temperatura de trabajo:
100-250 °C.
•Electrólito está contenido
en una matriz de amianto.
•Deben funcionar con alta
pureza alta de H2 y O2.
•Alto rendimiento.
•Amortización con 40000 h
de trabajo.

8. Características.
•Temperatura de trabajo:
100-250 °C.
•Electrólito está contenido
en una matriz de amianto.
•Deben funcionar con alta
pureza alta de H2 y O2
•Alto rendimiento.
•Amortización con 40000 h
de trabajo.

9. Características.
•Temperatura de trabajo:
100-250 °C.
•Electrólito está contenido
en una matriz de amianto.
•Deben funcionar con alta
pureza alta de H2 y O2
•Alto rendimiento.
•Amortización con 40000 h
de trabajo.

10. Electrode reactions and
charge flow for an alkaline
electrolyte fuel cell.
Electrons flow from anode
to cathode, but
conventional positive
current flows from cathode
to anode.
Reacciones.

11. Ventajas.
•Tensión de activación
menor.
•Electrolito económico.
•No utiliza placas
bipolares.
•Menos complejidad.

12. Condiciones de
funcionamiento
Pila de
combustible
Presión
(bar)
Temperatura
(°C)
KOH
(% conc.)
Catalizador
del ánodo
Catalizador
del cátado
Bacon 45 200 30 Ni NiO
Apollo 3,4 230 75 Ni NiO
Orbiter 4,1 93 35 Pt/Pd Au/Pt
Siemens 2,2 80 Ni Ag

13. Condiciones de
funcionamiento

14. Tipos
•Electrolito móvil
•Electrólito estático
•AFC con combustible
disuelto.

15. Tipos
•Electrolito móvil
•Electrólito estático
•AFC con combustible
disuelto.

16. Tipos
•Electrolito móvil
•Electrólito estático
•AFC con combustible
disuelto.

17. Fuente imágenes
• Larminie , J.; Dicks, A., 2003. Fuel Cell Systems
Explained, Segunda Edición.
• AFC Energy. Fecha de consulta: 17 de julio de
2013. [http://www.afcenergy.com/]
