Los dispositivos ópticos almacenan datos usando rayos láser para leer y escribir puntos en un disco giratorio que reflejan o dispersan la luz. Los datos se organizan a lo largo de una espiral continua en sectores. Los CDs, DVDs y discos WORM usan esta técnica para almacenar entre 650 MB y 17 GB de manera portátil y de alta precisión.

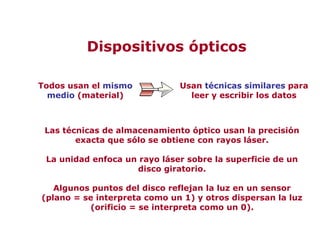

1. Todos usan el mismo
medio (material)
Usan técnicas similares para
leer y escribir los datos
Las técnicas de almacenamiento óptico usan la precisión
exacta que sólo se obtiene con rayos láser.
La unidad enfoca un rayo láser sobre la superficie de un
disco giratorio.
Algunos puntos del disco reflejan la luz en un sensor
(plano = se interpreta como un 1) y otros dispersan la luz
(orificio = se interpreta como un 0).
Dispositivos ópticos

2. ¿Cómo se organizan los datos en un disco?
La técnica de escritura perfora el disco, disponiendo
los datos en sectores, a lo largo de una espiral
contínua.
Dispositivos ópticos

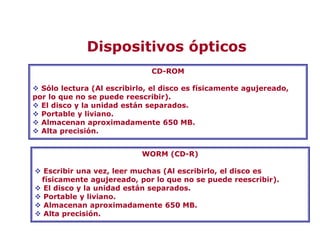

3. CD-ROM
 Sólo lectura (Al escribirlo, el disco es físicamente agujereado,
por lo que no se puede reescribir).
 El disco y la unidad están separados.
 Portable y liviano.
 Almacenan aproximadamente 650 MB.
 Alta precisión.
WORM (CD-R)
 Escribir una vez, leer muchas (Al escribirlo, el disco es
físicamente agujereado, por lo que no se puede reescribir).
 El disco y la unidad están separados.
 Portable y liviano.
 Almacenan aproximadamente 650 MB.
 Alta precisión.
Dispositivos ópticos

4. DVD (Digital Video Disc)
 Sólo lectura (Al escribirlo, el disco es físicamente agujereado,
por lo que no se puede reescribir).
 El disco y la unidad están separados.
 Portable y liviano.
 Almacenan entre 4,7 y 17 GB. (133 minutos de alta resolución
de video).
 Alta precisión.
Unidades regrabables de cambio de fase
 Pueden escribirse más de una vez (El rayo láser altera la
estructura molecular del disco).
 No pueden ser leídos por una unidad de CD-ROM convencional.
Dispositivos ópticos

5. Dispositivos ópticos
¿Cuánta información puede almacenar un CD?
La cantidad de información que puede almacenar un CD se mide
en minutos:segundos:sectores.
Cada segundo contiene 75 sectores, cada sector puede
almacenar 2.048 Bytes (2 KBytes).
Los CD-Recordable vienen en 21, 63 y 74 minutos. La cantidad
de información que pueden contener, responde al siguiente
cálculo ejemplo:
74 min x (60 seg) x (75 sectores) x (2 kbytes) =
666,000 kilobytes = 650 megabytes
Los CD grabados en fábrica pueden contener hasta 74 minutos.

6. Tiempo de acceso promedio
Cantidad de tiempo promedio que le toma a un dispositivo
colocar sus cabezas de lectura/escritura sobre cualquier
punto en el medio de almacenamiento.
Se mide en milisegundos (0,001 segundo)
Es la combinación de dos factores:
 La velocidad a la que gira un disco (rpm)
 El tiempo que toma mover las cabezas de una pista a otra
Medición del desempeño

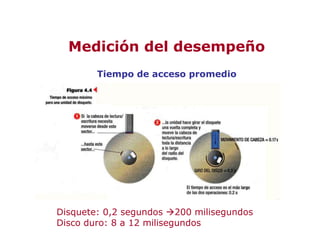

7. Tiempo de acceso promedio
Medición del desempeño
Disquete: 0,2 segundos 200 milisegundos
Disco duro: 8 a 12 milisegundos

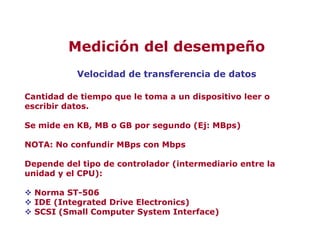

8. Velocidad de transferencia de datos
Cantidad de tiempo que le toma a un dispositivo leer o
escribir datos.
Se mide en KB, MB o GB por segundo (Ej: MBps)
NOTA: No confundir MBps con Mbps
Depende del tipo de controlador (intermediario entre la
unidad y el CPU):
 Norma ST-506
 IDE (Integrated Drive Electronics)
 SCSI (Small Computer System Interface)
Medición del desempeño
