1. UNIVERSIDAD NACIONAL DE CHIMBORAZO
FACULTAD DE CIENCIAS DE LA EDUCACIÓN HUMANAS Y TECNOLÓGICAS
ESCUELADE INFORMÁTICAAPLICADA A LA EDUCACIÓN
EVALUACIÓN EDUCATIVA
TEMA: ONDAS
NOMBRE:
Ana Saula
DOCENTE:
Ing. Raúl Lozada
Sexto Semestre

2. CONCEPTO DE ONDAS
Una onda es energía que circula de un lugar a otro, hay muchos tipos de Ondas.
LAS ONDAS SINOIDALES
Las ondas sinoidales, son gráficas defunciones matemáticas, que podemos
encontrar ciertas características:
• LANondas sinoidales son periódicas, es decir que se repiten el mismo patrón a
intervalos regulares de tiempo.
•Las ondas sinoidales varían continuamente en el tiempo, es decir que no existe
dos puntos adyacentes en la onda.
PARAMETRO DE LA ONDA SINOIDALES
Amplitud.- sedenomina amplitud de una señal eléctrica a la altura. Desde el eje
horizontalhacia la cresta del tipo de señal, Se representa por : “A”.
Periodo.- es la cantidad de tiempo que lleva cumplir un ciclo, Medido en
segundos. Serepresenta por: “T”.
PARAMETRO DE ONDAS RECTANGULARES
Periodo.- es la cantidad de tiempo que lleva cumplir un ciclo,
Medido en segundos. Serepresenta por: “T”.
Frecuencia.- es la cantidad de ciclos completos por segundos
Medidos en Hertz.
F= 1/T
EL OSCILOSCOPIO.- es un equipo Electrónico que nos sirvepara Poder visualizar
diversas formas deOndas Eléctricas en el Tiempo.
El Osciloscopio tiene dos Ejes:

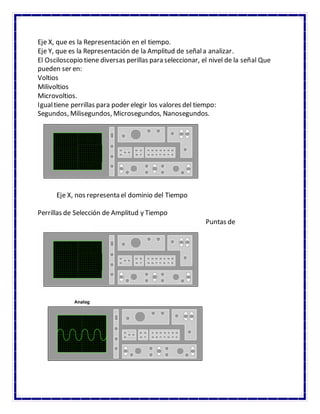

3. Eje X, que es la Representación en el tiempo.
Eje Y, que es la Representación de la Amplitud de señala analizar.
El Osciloscopio tiene diversas perillas para seleccionar, el nivel de la señal Que
pueden ser en:
Voltios
Milivoltios
Microvoltios.
Igualtiene perrillas para poder elegir los valores del tiempo:
Segundos, Milisegundos, Microsegundos, Nanosegundos.
Eje X, nos representa el dominio del Tiempo
Perrillas de Selección de Amplitud y Tiempo
Puntas de
