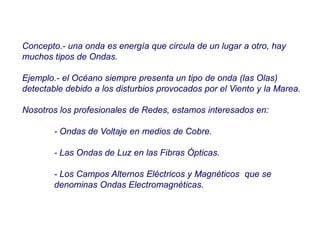

1. Concepto.- una onda es energía que circula de un lugar a otro, hay
muchos tipos de Ondas.
Ejemplo.- el Océano siempre presenta un tipo de onda (las Olas)
detectable debido a los disturbios provocados por el Viento y la Marea.
Nosotros los profesionales de Redes, estamos interesados en:
- Ondas de Voltaje en medios de Cobre.
- Las Ondas de Luz en las Fibras Ópticas.
- Los Campos Alternos Eléctricos y Magnéticos que se
denominas Ondas Electromagnéticas.

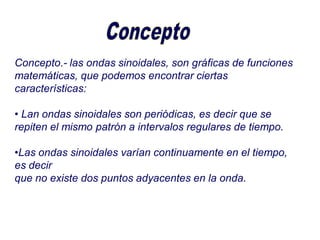

3. Concepto.- las ondas sinoidales, son gráficas de funciones
matemáticas, que podemos encontrar ciertas
características:
• Lan ondas sinoidales son periódicas, es decir que se
repiten el mismo patrón a intervalos regulares de tiempo.
•Las ondas sinoidales varían continuamente en el tiempo,
es decir
que no existe dos puntos adyacentes en la onda.

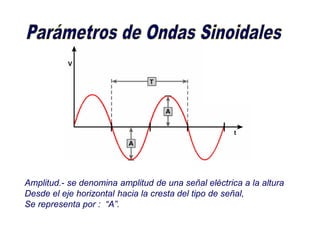

4. Amplitud.- se denomina amplitud de una señal eléctrica a la altura
Desde el eje horizontal hacia la cresta del tipo de señal,
Se representa por : “A”.

5. Periodo.- es la cantidad de tiempo que lleva cumplir un ciclo,
Medido en segundos. Se representa por : “T”.

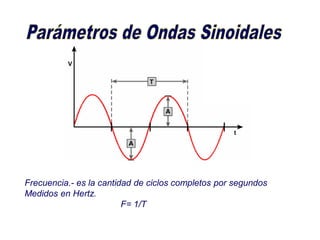

6. Frecuencia.- es la cantidad de ciclos completos por segundos
Medidos en Hertz.
F= 1/T

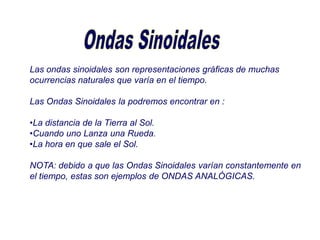

7. Las ondas sinoidales son representaciones gráficas de muchas
ocurrencias naturales que varía en el tiempo.
Las Ondas Sinoidales la podremos encontrar en :
•La distancia de la Tierra al Sol.
•Cuando uno Lanza una Rueda.
•La hora en que sale el Sol.
NOTA: debido a que las Ondas Sinoidales varían constantemente en
el tiempo, estas son ejemplos de ONDAS ANALÓGICAS.

9. Si, consideramos una rueda, y la desplazamos en una dirección y sentido
Y cogemos una punto de referencia, a lo largo de este punto de referencia
se va producir ondas sinoidales.
Punto de Referencia
Dirección y Sentido

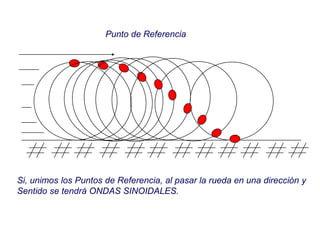

10. Si, unimos los Puntos de Referencia, al pasar la rueda en una dirección y
Sentido se tendrá ONDAS SINOIDALES.
Punto de Referencia

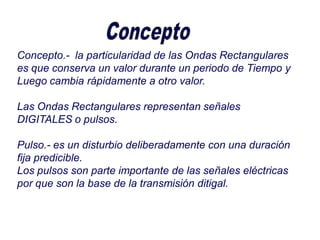

12. Concepto.- la particularidad de las Ondas Rectangulares
es que conserva un valor durante un periodo de Tiempo y
Luego cambia rápidamente a otro valor.
Las Ondas Rectangulares representan señales
DIGITALES o pulsos.
Pulso.- es un disturbio deliberadamente con una duración
fija predicible.
Los pulsos son parte importante de las señales eléctricas
por que son la base de la transmisión ditigal.

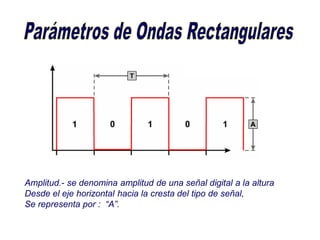

13. Amplitud.- se denomina amplitud de una señal digital a la altura
Desde el eje horizontal hacia la cresta del tipo de señal,
Se representa por : “A”.

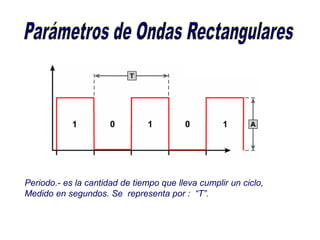

14. Periodo.- es la cantidad de tiempo que lleva cumplir un ciclo,
Medido en segundos. Se representa por : “T”.

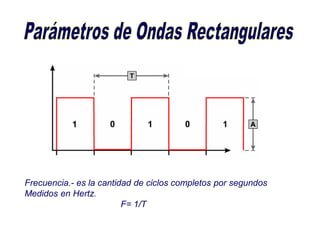

15. Frecuencia.- es la cantidad de ciclos completos por segundos
Medidos en Hertz.
F= 1/T

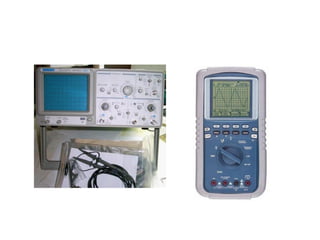

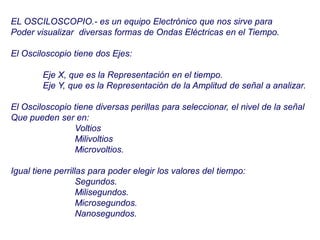

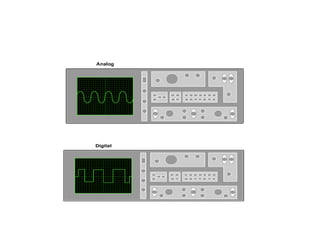

17. EL OSCILOSCOPIO.- es un equipo Electrónico que nos sirve para
Poder visualizar diversas formas de Ondas Eléctricas en el Tiempo.
El Osciloscopio tiene dos Ejes:
Eje X, que es la Representación en el tiempo.
Eje Y, que es la Representación de la Amplitud de señal a analizar.
El Osciloscopio tiene diversas perillas para seleccionar, el nivel de la señal
Que pueden ser en:
Voltios
Milivoltios
Microvoltios.
Igual tiene perrillas para poder elegir los valores del tiempo:
Segundos.
Milisegundos.
Microsegundos.
Nanosegundos.

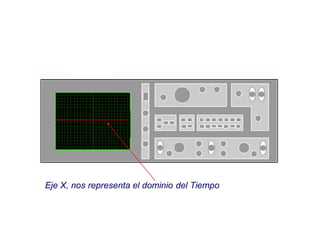

18. Eje X, nos representa el dominio del Tiempo

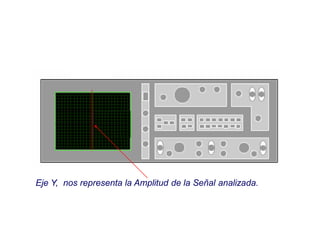

19. Eje Y, nos representa la Amplitud de la Señal analizada.

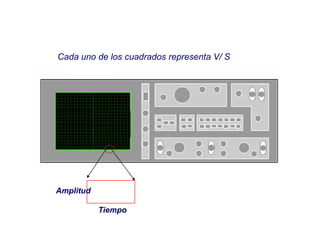

20. Cada uno de los cuadrados representa V/ S
Amplitud
Tiempo

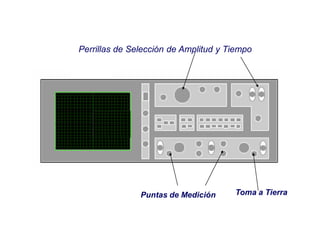

21. Perrillas de Selección de Amplitud y Tiempo
Puntas de Medición Toma a Tierra

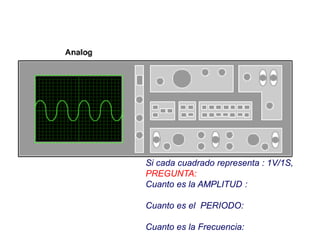

25. Si cada cuadrado representa : 1V/1S,
PREGUNTA:
Cuanto es la AMPLITUD :
Cuanto es el PERIODO:
Cuanto es la Frecuencia:

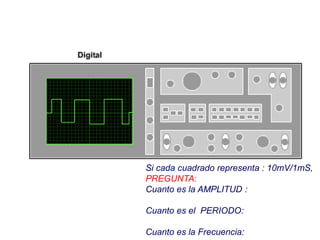

26. Si cada cuadrado representa : 10mV/1mS,
PREGUNTA:
Cuanto es la AMPLITUD :
Cuanto es el PERIODO:
Cuanto es la Frecuencia:

28. EL ANALIZADOR DE ESPECTRO.- es un dispositivo electrónico que nos
Sirve para poder visualizar la POTENCIA vs. FRECUENCIA.
Con el Analizador de Espectro nos sirve:
- Para poder Medir el nivel de POTENCIA con que cuenta una Señal.
- La FRECUENCIA de operación de una Señal.
El Analizador de Espectro se usa:
- Medición de Señales de Microondas.
- Medición de Señales Celulares.
- Medición de Señales de Radio.
- Medición de Señales de Satélite.
- Medición de Señales de TV.

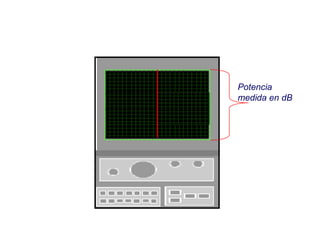

29. Potencia
medida en dB

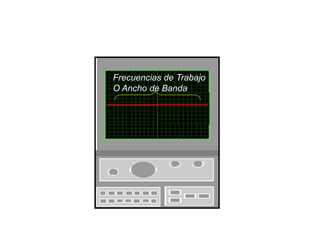

30. Frecuencias de Trabajo
O Ancho de Banda

31. Perrilla de Selección
Frecuencia y Potencia

32. Vamos a considerar que cada cuadrado tiene 10dBm / 100Khz
Cuanto es la Potencia de la Señal
Cuanto es el Ancho de Banda
