2. ANALISIS FUNCIONAL
EL PATIN

3. Un patín es un aparato que sirve para deslizarse
sobre el hielo o sobre un pavimento lo más
duro, llano y liso posible. El patín posee una
plancha que se engancha al calzado bajo la suela
y lleva una especie de cuchilla o ruedas, según la
superficie donde se vaya a deslizar. Actualmente
es más frecuente que el patín forme un solo
cuerpo con una bota que lo lleva en su base.

4. ¿COMO FUNCIONA?
 Funciona para trasladarnos de un lado a otro con
facilidad

5. ¿RIESGOS EN SU UTILIZACION?
Las personas que no sepan manejarlos se pueden causar
daño como caerse, rasparse o torcerse el tobillo etc. Para
que no te hagas daño debes utilizar caso, codera y
rodilleras

6. ESTRUCTURA FUNCIONAL

7. ¿Cuáles SONSUS PARTES Y COMOFUNCIONAN?
 BOTA: sujeta el pie del patinador
 Caña: parte alta de la bota que se encarga de sujetar el
tobillo
 Botín: algunos modelos tienen dentro de la bota un
botín. Puede sr extraíble o no
 Guia: es la parte que une la bota con las ruedas
 Ruedas: pueden ser de distintos diametro, dureza y
seccion

8. Partes del patín
 Separadores: piezas huecas que separan los dos
rodamientos
 Cierres: sujetan fijamente la bota al pie
 Rodamientos: reducen la fricción de la rueda con el
eje. Cada rueda tiene dos
 Cordones: sistema de fijación y cierre
 Hebillas: sistema de fijación complementario de otros
cierres

9. ANALISIS TECNOLOGICO

10. ¿COMO ESTA HECHO Y DE QUE
MATERIALES?
 La Bota
 Por lo general, las botas de patinaje son de caña alta con el
fin de sujetar con firmeza los tobillos del patinador. Las
botas de caña alta suelen tener una articulación que
permite una ligera flexión hacia delante en el tobillo al
patinador, mientras que las destinadas a carreras de
velocidad son de caña baja para permitir la flexión libre del
tobillo.
 La suela de la bota se fabrica con materiales rígidos (fibra
de carbono o diversos plásticos) y dispone de varios
alojamientos para los tornillos de fijación y reglaje de la
guía.

11. botin
 se utilizan botas semi blandas de tela; para agresivo y
freeskate duras de plástico y cuero; para hockey, de
cuero; y para velocidad y freestyle slalom de cuero con
refuerzos de kevlar o fibra de carbono. Pueden llevar
cierres de carraca, cordones o tiras de velcro.

12. planchas
 Se construyen con el aluminio extruido de alta
resistencia o con fibra de carbono. También se pueden
encontrar guías de plástico, de menor o igual
resistencia que las anteriores.

13. Ruedas
Diámetros y secciones de ruedas. Rodamientos (azul),
núcleo (gris) y superficie de rodadura (amarillo).
Realizadas en diversos materiales, el más utilizado es el
poliuretano con diversos aditivos. Hay tres factores que
influyen en el comportamiento de las ruedas

14. SEPARADORES
 Pueden ser de aluminio o de plástico. Su interior es
hueco pues por él atraviesa el tornillo pasante, que
junto con el fijador, aseguran a la rueda en la guía. Los
tornillos usados por lo general son de 7mm de
diámetro o de 8mm, la mayoría de rodamientos tienen
un diámetro interno de 8mm por lo que el separador es
fundamental para lograr ajustar los rodamientos a los
tornillos.

15. ECONOMICO

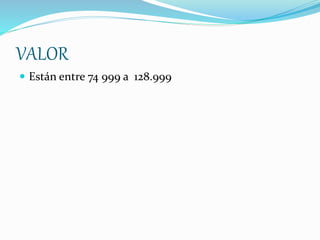

16. VALOR
 Están entre 74 999 a 128.999

17. COMPARATIVO

18. ¿EN QUE SE DIFERENCIAN DE
OTROS OBJETOS ?
 Radica en la forma de sus ruedas; los patíneles en
líneas, sus ruedas están como su nombre mismo lo da,
esta se encuentran en línea, una detrás de otra, y son
utilizados más que todo para carreras.
 Los patines de cuatro ruedas, tienen una forma
diferente a los de líneas, porque sus ruedas están
ubicadas de forma diferente a los de líneas, estas se
encuentran en pares de dos.

19. RELACIONAL
 Los patines no afectan por que este no requiere de
gases o materiales sea muy contaminantes

20. HISTORICO O
EVOLUTIVO

21. La primera patente de un patín sobre ruedas
fue presentada por M. Petitbled en Francia
en 1819. Estos patines consistían en ruedas
de metal, madera o marfil, montadas bajo
una base de madera con correas para
sujetarlos al pie. Los patines eran de un
único tamaño y como las ruedas eran fijas,
era imposible desplazarse por una línea
curva.

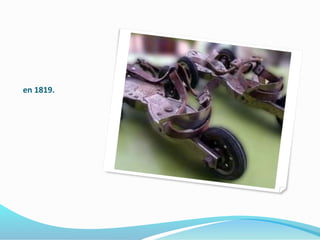

22. en 1819.

23. MORFOLOGICO

24. Los patines tienen forma de ele(L)
De Largo tiene 231
Distancia de anclaje 165 mm
Diámetro Max 80 mm

25. INODORO

26. MORFOLOGICO
 altura de alrededor de 40 cm
 ancho 64
 38 de largo

27. ANALISIS FUNCIONAL

28. FUNCIONAMIENTO
 La particularidad del inodoro consiste en que tiene un
desagüe acodado, de modo que queda retenida agua en
él, formando un cierre hidráulico o sifón, que impide el
paso de olores desagradables. El arrastre de la materia
orgánica al saneamiento requiere un dispositivo que
produce una descarga de gran caudal de agua en
tiempo muy corto, dejando nada más que agua limpia
en el codo del cierre hidráulico. Este dispositivo puede
ser una cisterna o una válvula especial llamada
fluxómetro.

29. ESTRUCTURA FUNCIONAL
 Poceta: eliminación de excrementos
 Retrete: se refiere más bien al local reducido donde se
pone el inodoro.
 Sanitario: inodoro o taza del baño.

30. TECNOLOGICO

31. ¿Cómo ESTAN HECHO?
 están hechos de un número de diversos materiales. Al
elegir una unidad de este tipo, el material es sin duda
un factor que se debe considerar ya que el material
afecta cuán fácil será limpiarlo, el estilo de tu cuarto de
baño y la durabilidad de la pieza

32. ECONOMICO
 Su valor están entre
 1.039.900 ,989.900 499.900 y 389.900

33. COMPARATIVO
 El inodoro se puede comparar con vasenilla,
 Ya que esta tiene la misma función pero la puedes
trasladar a cualquier lugar en caso de emergía

34. RELACIONAL
 Pues es fundamental para nuestro higiene si no
tuviéramos tendríamos Los problema higiénicos
producidos por las grandes urbanizaciones, que
muchas veces se agudizan por la presencia de los
animales que nos rodean, se traducen en definitiva en
el deterioro del medio ambiente circundante, es decir,
se produce lo que comúnmente llamaríamos
contaminación.

35. HISTORIA O EVOLUCION
 Hace mas de 4.000 años los cretenses ya aplicaban en el palacio
real de Cnosos una especie de inodoro. Constaba de una cisterna,
taza y canal de desagüe, pero el progreso de la redes fue lento.
Solo hace dos siglos que las cloacas sirven a domicilio privados.
Durante cuatro milenios los orinales eran volcados a la calle,
previo aviso.
 Los próceres del higiénico cambio fueron : Sobre todo el ingles
John Harington (poeta), quien en 1597 desarrollo el agua closet
de válvula, que bautizo Ajax y fue instalado en el palacio de
Isabel I en Richmond. En 1775 John Cummings patentó un W.C.
de cisterna, perfeccionado en 1778 por Samuel Prosee con su
válvula esférica. Setenta años después, en virtud del acta de
Salud Pública inglesa, se obligó a instalar en todas las casas que
se construyeran un servicio de inodoro.

36. ANTES

37. CIRCUITO

38. Circuito

39. MORFOLOGICO
 largo: 3metros dependiendo lo que necesiten
 Ancho: 3 centímetros
 Color: blanco y negro

40. ANALISIS FUNCIONAL
 La finalidad de los circuitos es hacer que la corriente
eléctrica haga un trabajo útil como iluminar, mover un
motor, hacer funcionar un aparato de radio, etc.

41. ESTRUCTURA FUNCIONAL
 Cable dúplex de 2x2: sirve como conductor de energía
 Sócalo: para sostener el bombillo
 Enchufe: sirve para establecer una conexión eléctrica
que permita el paso de la corriente.
 Bisturí: para cortar las puntas del cable y conectar al
sócalo y al enchufe etc.
 Destornillador: para apretar y aflojar tornillos
 Cinta aislante: para aislar empalmes
 Bombillo: alumbrado eléctrico

42. tecnológico
 Primero se le cortan ambas puntas al cable para unirlas
al enchufe y al sócalo luego se pegan las cintas
aislantes y se coloca el bombillo al sócalo y se prueba
en un conector
 Materiales: alambre de cobre, caucho, pasta, tornillos,
porcelana (socalo) , hierro etc

43. ECONOMICO
 Están entre 10000 y 12000

44. RELACIONAL
 Se relaciona con el medio ambiente ya que la energía
es trasmitida a través del agua

45. HISTORIA
 El descubrimiento o mejor dicho el desarrollo del circuito eléctrico está íntimamente
legado al propio desarrollo de los conocimientos sobre el fenómeno de la electricidad.
 circuito001
 William Gilbert
 Mientras la electricidad en su forma estática era todavía considerada poco más que un
espectáculo de salón, las primeras aproximaciones científicas al fenómeno y a su
capacidad para ser conducida por algún medio físico fueron hechas sistemáticamente por
acuciosos investigadores durante los siglos XVII y XVIII.
 Así fue como William Gilbert, hacia el 1600, emplea por primera vez la palabra
electricidad y definió el término de fuerza eléctrica como el fenómeno de atracción que se
producía al frotar ciertas sustancias. A través de sus experiencias clasificó los materiales
en conductores y aislantes e ideó el primer electroscopio.
 Poco después, hacia el 1672, Otto von Guericke, físico alemán, también incursionó en las
investigaciones sobre electrostática. Observó que se producía una repulsión entre
cuerpos electrizados luego de haber sido atraídos. Ideó la primera máquina electrostática
y sacó chispas de un globo hecho de azufre, lo cual le llevó a especular sobre la naturaleza
eléctrica de los relámpagos.

46. cable

47. socalo

48. enchufe

49. Destornillador
