El documento describe el diseño asistido por computadora (CAD), que mejora la fabricación de productos con precisión, a menor costo y más rápido que hacerlo manualmente. El CAD muestra el proceso de fabricación completo con detalles en dibujos 2D o 3D que pueden guardarse y compartirse. También simula el funcionamiento de productos para corregir fallas antes de fabricarlos. El CAD ha reemplazado técnicas manuales y es indispensable para ingeniería. Consiste en modelado geométrico, análisis de diseño, revisión

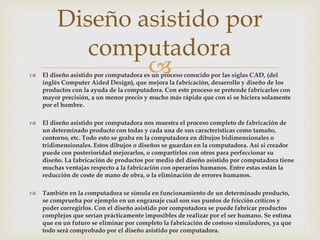

2. El diseño asistido por computadora es un proceso conocido por las siglas CAD, (del
inglés Computer Aided Design), que mejora la fabricación, desarrollo y diseño de los
productos con la ayuda de la computadora. Con este proceso se pretende fabricarlos con
mayor precisión, a un menor precio y mucho más rápido que con si se hiciera solamente
por el hombre.
El diseño asistido por computadora nos muestra el proceso completo de fabricación de
un determinado producto con todas y cada una de sus características como tamaño,
contorno, etc. Todo esto se graba en la computadora en dibujos bidimensionales o
tridimensionales. Estos dibujos o diseños se guardan en la computadora. Así si creador
puede con posterioridad mejorarlos, o compartirlos con otros para perfeccionar su
diseño. La fabricación de productos por medio del diseño asistido por computadora tiene
muchas ventajas respecto a la fabricación con operarios humanos. Entre estas están la
reducción de coste de mano de obra, o la eliminación de errores humanos.
También en la computadora se simula en funcionamiento de un determinado producto,
se comprueba por ejemplo en un engranaje cual son sus puntos de fricción críticos y
poder corregirlos. Con el diseño asistido por computadora se puede fabricar productos
complejos que serían prácticamente imposibles de realizar por el ser humano. Se estima
que en un futuro se eliminar por completo la fabricación de costoso simuladores, ya que
todo será comprobado por el diseño asistido por computadora.
Diseño asistido por
computadora
3. CAD Analítico: usa procedimientos analíticos para definir sus limites ó acciones. Los
programas del tipo CAD analíticos, surgieron después de los primeros métodos
gráficos por la necesidad de cuantificar y permitir evaluar los resultados de las
variables que involucra el diseño estructural. En los CADs analíticos el dibujo ó
trazado permanece en la memoria de la computadora como una serie de relaciones
de puntos-coordenadas, sentido y dirección en programas vectoriales ó como un
grupo de pixeles, en programas de renderizado y tratamiento de imágenes.
CAD Paramétrico: usa parámetros para definir sus límites ó acciones. Un programa
paramétrico de CAD difiere básicamente de cualquier otro tradicional, en un aspecto
clave. En un programa paramétrico la información visual es parte de la información
disponible en el banco de datos, o sea, una representación de la información como un
objeto, en la memoria de la computadora.
En la actualidad el CAD paramétrico ha substituido, casi por completo, a las técnicas
clásicas de diseño en tres dimensiones mediante el modelado de sólidos y superficies,
y se ha convertido en un conocimiento imprescindible para cualquier profesional de
la ingeniería o la informática técnica.
Tipos:
4.

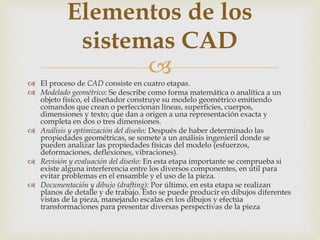

El proceso de CAD consiste en cuatro etapas.
Modelado geométrico: Se describe como forma matemática o analítica a un
objeto físico, el diseñador construye su modelo geométrico emitiendo
comandos que crean o perfeccionan líneas, superficies, cuerpos,
dimensiones y texto; que dan a origen a una representación exacta y
completa en dos o tres dimensiones.
Análisis y optimización del diseño: Después de haber determinado las
propiedades geométricas, se somete a un análisis ingenieril donde se
pueden analizar las propiedades físicas del modelo (esfuerzos,
deformaciones, deflexiones, vibraciones).
Revisión y evaluación del diseño: En esta etapa importante se comprueba si
existe alguna interferencia entre los diversos componentes, en útil para
evitar problemas en el ensamble y el uso de la pieza.
Documentación y dibujo (drafting): Por último, en esta etapa se realizan
planos de detalle y de trabajo. Esto se puede producir en dibujos diferentes
vistas de la pieza, manejando escalas en los dibujos y efectúa
transformaciones para presentar diversas perspectivas de la pieza
Elementos de los
sistemas CAD
5. Es posible utilizar librerías de elementos comunes.
Se elimina la distinción entre plano original y copia.
El almacenamiento de los planos es más reducido, fiable (tomando ciertas medidas
de seguridad) y permite realizar búsquedas rápidas y precisas mediante bases de
datos.
Aumenta la uniformidad en los planos.
La calidad de los planos es mayor. No hay tachones, ni líneas más gruesas que otras.
El tiempo invertido en las modificaciones se reduce enormemente.
Reducción del tiempo empleado en operaciones repetitivas.
Los datos pueden exportarse a otros programas para obtener cálculos, realizar
informes, presentaciones…
Se puede obtener un modelo en 3D para visualizarlo desde cualquier punto de vista.
Pueden exportarse los datos a programas de CAE y a máquinas de CNC.
Obtener simulaciones, animaciones y hacer análisis cinemáticas.
Facilitan el trabajo en equipo.
Ventajas de su uso
6.
Los dispositivos multimedia requieren de software para
su configuración y control. Además,
este software interactúa con el sistema operacional y
proporciona facilidades para el uso del sistema.
El software de multimedia está conformado por los
módulos de soporte para multimedia delsistema
operacional, los drivers o controladores para el control
de los dispositivos (CD-ROM,tarjetas de sonido o video), y
el software para el desarrollo de aplicaciones y proyectos
de multimedia.
software multimedia
7.
tocamos áreas como: presentaciones, producción y edición de
sonido y video, animación en dos o tres dimensiones y el manejo
de dispositivos MIDI.
El campo de acción de la multimedia se exitiende cada vez más; sin
embargo, el mayor número de aplicaciones se ha dado en los
siguientes campos:
> Distribución de software.
> Educación y entrenamiento: cursos, enciclopedias y manuales.
> Quioscos públicos de información, publicidad y ventas de
productos y servicios.
> Consulta de información digitalizada: documentos, fotos, planos,
mapas, directorios telefónicos, catálogos, etc.
> Video juegos.
> Proyectos de Realidad virtual: diseños arquitectónicos, de
máquinas y productos.
Desarrollo de aplicaciones y proyectos
multimedia
8. Podemos encontrar distintos tipos de software, hay desde una clasificación básica hasta una avanzada, por
el momento veremos la básica para no entrar demasiado en el tema e ir a lo que queremos.
Software de sistema: Es el software que nos permite tener una interacción con nuestro hardware, es decir,
es el sistema operativo. Dicho sistema es un conjunto de programas que administran los recursos del
hardware y proporciona una interfaz al usuario. Es el software esencial para una computadora, sin el no
podría funcionar, como ejemplo tenemos a Windows, Linux, Mac OS X.
Se clasifica en:
Sistemas operativos
Controladores de dispositivo
Herramientas de diagnóstico
Herramientas de Corrección y Optimización
Servidores
Utilidades
Software de Programación: Es un conjunto de aplicaciones que permiten a un programador desarrollar
sus propios programas informáticos haciendo uso de sus conocimientos lógicos y lenguajes de
programación.
Podemos encontrar distintos tipos de software, hay desde una clasificación básica hasta una avanzada, por
el momento veremos la básica para no entrar demasiado en el tema e ir a lo que queremos.
¿Que tipos de software hay y como se
clasifican?
9. Software de sistema: Es el software que
nos permite tener una interacción con
nuestro hardware, es decir, es el sistema
operativo. Dicho sistema es un conjunto de
programas que administran los recursos
del hardware y proporciona una interfaz al
usuario. Es el software esencial para una
computadora, sin el no podría funcionar,
como ejemplo tenemos a Windows, Linux,
Mac OS X.
Se clasifica en:
Sistemas operativos
Controladores de dispositivo
Herramientas de diagnóstico
Herramientas de Corrección y
Optimización
Servidores
Utilidades
Software de Programación: Es un conjunto
de aplicaciones que permiten a un
programador desarrollar sus propios
programas informáticos haciendo uso de
sus conocimientos lógicos y lenguajes de
programación.
