1. Antena WIFI DOBLE- BIQUAD
Materiales:
 1 rectángulo de Cobre y/o Lata de 10.5 x 23 CM.
 60 CM de Alambre de cobre 2.5 MM.
 Separadores de Goma.
 1 Conector N hembra con chasis.
 1 Conector N Macho.
 1 Conector RP-SMA Macho.
 1 Metro de cable coaxial RG-58 usamos nosotros, también puede ser otro.
 Estaño, Cautín Eléctrico y Mucha paciencia.

2. Manos a la obra!
Lo primero que realizaremos es cortar el rectángulo de cobre o lata el cual
denominaremos “Reflector”. Al mismo le aremos un agujero al centro de 1 cm. De
diámetro aproximadamente para que entre el conector N hembra con chasis.

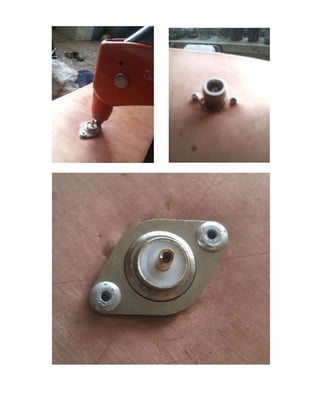

3. Anclaremos el conector N de chasis a nuestro reflector utilizando 2 remaches POP tal
como lo demuestran las imágenes a continuación.

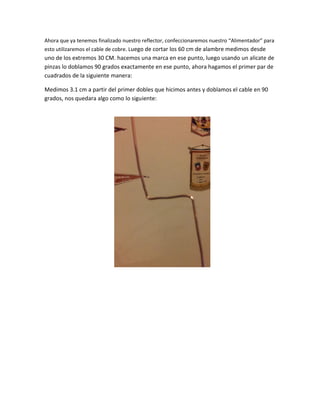

5. Ahora que ya tenemos finalizado nuestro reflector, confeccionaremos nuestro “Alimentador” para
esto utilizaremos el cable de cobre. Luego de cortar los 60 cm de alambre medimos desde
uno de los extremos 30 CM. hacemos una marca en ese punto, luego usando un alicate de
pinzas lo doblamos 90 grados exactamente en ese punto, ahora hagamos el primer par de
cuadrados de la siguiente manera:
Medimos 3.1 cm a partir del primer dobles que hicimos antes y doblamos el cable en 90
grados, nos quedara algo como lo siguiente:

6. Ahora medimos 6.2 cm a partir de el dobles que acabamos de hacer y doblamos en 90
grados, nos queda lo siguiente:
Ahora medimos 3.1 cm más y doblamos hacia la derecha visto desde la foto y queda lo
siguiente:

7. 3.1 cm. mas y doblamos hacia abajo y 6.2 cm y luego hacia arriba, les resultara algo mas o
menos así:
Volvemos a repetir los pasos en el otro extremo del cable de cobre, nuestro futuro
alimentador. Nos debe quedar algo como lo siguiente.

8. Ahora lijaremos un extremo del alimentador y lo introduciremos en el conector N
Luego soldamos un extremo a la punta del conector N y otro al chasis del conector N.

9. Debemos ser cuidadosos y verificar que la separación de el reflector y el alimentador de
nuestra antena sea de 1.5 CM en todos sus lados un valor distinto podría generar ROE
(Potencia de Rechazo), para esto utilizaremos los topes de goma en la lista de materiales,
en nuestro caso son pedazos de tubos de silicona ( es importante que estos topes no
conduzcan la electricidad).
Otro detalle importante es aislar los cruces entre el alambre de cobre de nuestro
alimentador, tal como se ve en la imagen superior.

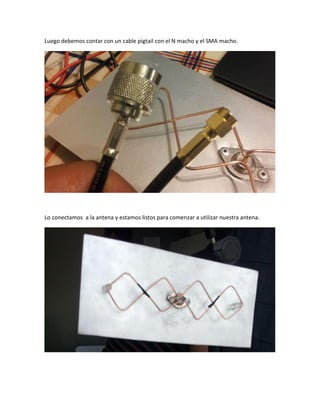

10. Luego debemos contar con un cable pigtail con el N macho y el SMA macho.
Lo conectamos a la antena y estamos listos para comenzar a utilizar nuestra antena.

11. Algunos datos recopilados:
La Antena tiene una potencia de 20 db y podría llegar a alcanzar el kilómetro de distancia
con campo de visión directa, teoricamente.

12. Pruebas reales realizadas por el grupo
Las pruebas se realizaron utilizando un notebook conectado a 3G a través de un celular
con anclaje USB, este computador con un adaptador inalámbrico funcionando como AP
(Access Point) el cual tenía conectado nuestro pigtail y el pigtail a la antena doble Bicuad.
Prueba N°1.
Distancia: 115 Mts.
Velocidad de Carga: 0.66 Mbps
Velocidad de Descarga: 0.31 Mbps
En esta prueba si bien teníamos una buena conexión la velocidad se vio bastante afectada
por la distancia y la velocidad que puede alcanzar una conexión 3G.

13. Prueba N°2.
Distancia: 55 Mts.
Velocidad de Carga: 0.42 Mbps
Velocidad de Descarga: 5.82 Mbps
Y esa es la construcción de nuestra antena Bicuad Doble.
