Este documento describe los pasos para construir una antena wifi casera omnidireccional utilizando materiales reciclados como un tarro de leche Nido, un CD forrado en aluminio y alambre de cobre. Explica cómo doblar el alambre para formar rombos reflectores, cortar el tarro para usarlo como base y soldar los componentes al conector wifi. Finalmente se unen las partes con tornillos a través de agujeros previamente realizados en un CD y la base del tarro.

1. PROYECTO: ANTENA WIFI

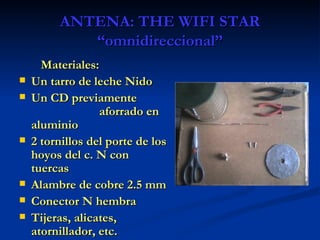

2. ANTENA: THE WIFI STAR “omnidireccional” Materiales: Un tarro de leche Nido Un CD previamente aforrado en aluminio 2 tornillos del porte de los hoyos del c. N con tuercas Alambre de cobre 2.5 mm Conector N hembra Tijeras, alicates, atornillador, etc.

3. PASO 1

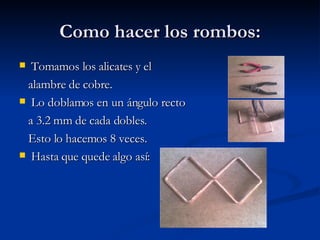

4. Como hacer los rombos: Tomamos los alicates y el alambre de cobre. Lo doblamos en un ángulo recto a 3.2 mm de cada dobles. Esto lo hacemos 8 veces. Hasta que quede algo así:

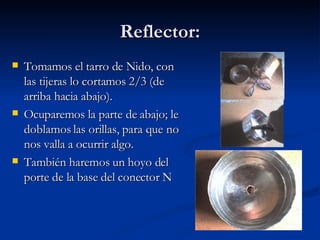

5. Reflector: Tomamos el tarro de Nido, con las tijeras lo cortamos 2/3 (de arriba hacia abajo). Ocuparemos la parte de abajo; le doblamos las orillas, para que no nos valla a ocurrir algo. También haremos un hoyo del porte de la base del conector N

6. PASO 2

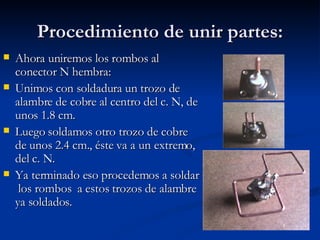

7. Procedimiento de unir partes: Ahora uniremos los rombos al conector N hembra: Unimos con soldadura un trozo de alambre de cobre al centro del c. N, de unos 1.8 cm. Luego soldamos otro trozo de cobre de unos 2.4 cm., éste va a un extremo, del c. N. Ya terminado eso procedemos a soldar los rombos a estos trozos de alambre ya soldados.

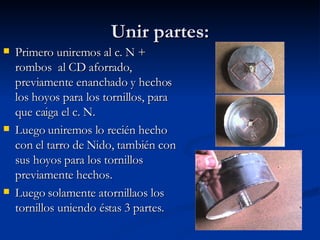

8. Unir partes: Primero uniremos al c. N + rombos al CD aforrado, previamente enanchado y hechos los hoyos para los tornillos, para que caiga el c. N. Luego uniremos lo recién hecho con el tarro de Nido, también con sus hoyos para los tornillos previamente hechos. Luego solamente atornillaos los tornillos uniendo éstas 3 partes.

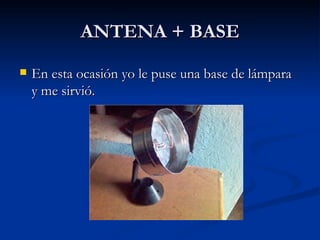

9. ANTENA + BASE En esta ocasión yo le puse una base de lámpara y me sirvió.
