Ar edf-pet01 02

NUEVO AEROPUERTO INTERNACIONAL DE CHINCHERO - CUSCO ESTUDIO
DEFINITIVO DE INGENIERÍA - ESPECIFICACIONES TÉCNICAS
ARQUITECTURA EN EDIFICIOS - TABIQUES
REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
EPC Gerenciamiento de Proyecto Firma del profesionalresponsable
NUEVO AEROPUERTO INTERNACIONAL DE
CHINCHERO - CUSCO
ARQUITECTURA EN EDIFICIOS
TABIQUES

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01

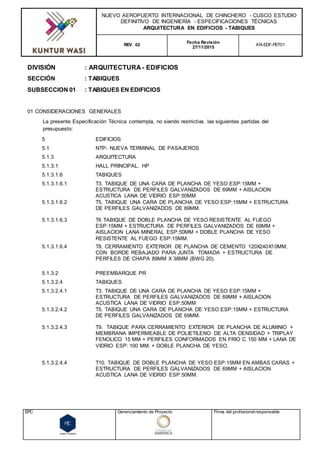

DIVISIÓN : ARQUITECTURA - EDIFICIOS
SECCIÓN : TABIQUES
SUBSECCION 01 : TABIQUES EN EDIFICIOS
01 CONSIDERACIONES GENERALES
La presente Especificación Técnica contempla, no siendo restrictiva, las siguientes partidas del
presupuesto:
5 EDIFICIOS
5.1 NTP- NUEVA TERMINAL DE PASAJEROS
5.1.3 ARQUITECTURA
5.1.3.1 HALL PRINCIPAL. HP
5.1.3.1.6 TABIQUES
5.1.3.1.6.1 T3. TABIQUE DE UNA CARA DE PLANCHA DE YESO ESP:15MM +
ESTRUCTURA DE PERFILES GALVANIZADOS DE 69MM + AISLACION
ACUSTICA LANA DE VIDRIO ESP:50MM
5.1.3.1.6.2 T5. TABIQUE UNA CARA DE PLANCHA DE YESO ESP:15MM + ESTRUCTURA
DE PERFILES GALVANIZADOS DE 69MM.
5.1.3.1.6.3 T6 TABIQUE DE DOBLE PLANCHA DE YESO RESISTENTE AL FUEGO
ESP:15MM + ESTRUCTURA DE PERFILES GALVANIZADOS DE 69MM +
AISLACION LANA MINERAL ESP:50MM + DOBLE PLANCHA DE YESO
RESISTENTE AL FUEGO ESP:15MM.
5.1.3.1.6.4 T8. CERRAMIENTO EXTERIOR DE PLANCHA DE CEMENTO 120X240X10MM,
CON BORDE REBAJADO PARA JUNTA TOMADA + ESTRUCTURA DE
PERFILES DE CHAPA 89MM X 38MM (BWG 20).
5.1.3.2 PREEMBARQUE PR
5.1.3.2.4 TABIQUES
5.1.3.2.4.3 T9. TABIQUE PARA CERRAMIENTO EXTERIOR DE PLANCHA DE ALUMINIO +
MEMBRANA IMPERMEABLE DE POLIETILENO DE ALTA DENSIDAD + TRIPLAY
FENOLICO 15 MM + PERFILES CONFORMADOS EN FRIO C 150 MM + LANA DE
VIDRIO ESP: 100 MM. + DOBLE PLANCHA DE YESO.
5.1.3.2.4.4 T10. TABIQUE DE DOBLE PLANCHA DE YESO ESP:15MM EN AMBAS CARAS +
ACUSTICA LANA DE VIDRIO ESP:50MM.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
5.1.3.3 PATIO DE VALIJAS. PV
5.1.3.3.5 TABIQUES
5.1.3.3.5.1 T2. TABIQUE DE PLANCHA DE YESO EN AMBAS CARAS ESP.
15MM+ESTRUCTURA DE PERFILES GALVANIZADOS DE 69MM+AISLACION
ACUSTICA LANA DE VIDRIO ESP. 50 MM.
5.1.3.3.5.4 T16. TABIQUE DE DOBLE PLANCHA DE YESO RESISTENTE AL FUEGO ESP:
15MM EN AMBAS CARAS + ESTRUCTURA DE PERFILES GALVANIZADOS DE
100MM + AISLACION LANA MINERAL ESP: 50MM.
5.1.3.4 MIGRACIONES - BHS PLANTA BAJA. MG
5.1.3.4.5 TABIQUES
5.1.3.4.5.1 T2. TABIQUE DE PLACA DE ROCA DE TYESO ESP:15MM EN AMBAS CARAS +
ACÚSTICA LANA DE VIDRIO ESP:50MM
5.1.3.5 SECTOR CENTRAL 1ER PISO. SC
5.1.3.5.4 TABIQUES
5.1.3.5.4.3 T7. TABIQUE DE PLANCHA DE YESO ESP:15MM EN AMBAS CARAS +
ESTRUCTURA DE PERFILES GALVANIZADOS DE 69MM
5.1.3.5.4.5 JUNTA ESTRUCTURAL EN TABIQUES. ESP. 10CM. INCLUYE MATERIAL
AISLANTE Y SELLADOR.
5.1.3.6 OFICINAS 3ER PISO
5.1.3.6.5 TABIQUES

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
5.1.3.6.5.2 T4. TABIQUE UNA CARA DE PLANCHA DE YESO CON AGREGADO DE
COMPONENTES HIDROFUGANTES ESP: 15MM + ESTRUCTURA DE PERFILES
GALVANIZADOS DE 69MM + AISLACION ACUSTICA LANA DE VIDRIO ESP:
50MM.
5.1.3.6.5.3 T9. TABIQUE PARA CERRAMIENTO EXTERIOR DE PLANCHA DE ALUMINIO +
MEMBRANA IMPERMEABLE DE POLIETILENO DE ALTA DENSIDAD + TRIPLAY
FENOLICO 15 MM + PERFILES CONFORMADOS EN FRIO C 150 MM + LANA DE
VIDRIO ESP: 100 MM. + DOBLE PLANCHA DE YESO
5.1.3.7 PUENTES DE EMBARQUE. PE
5.1.3.7.4 TABIQUES
5.1.3.10 NUCLEOS SANITARIOS. NS
5.1.3.10.5 TABIQUES
5.1.3.10.5.1 T4. TABIQUE UNA CARA DE PLANCHA DE YESO CON AGREGADO DE
50MM.
5.1.3.10.5.2 TABIQUE DIVISORIO EN MDF ESP. 10MM. INCLUYE PUERTAS PIVOT EN MDF
10 MM. INCLUYE REFUERZOS SEGÚN DETALLE.
5.2 TWR- TORRE DE CONTROL Y APP
5.2.3 ARQUITECTURA
5.2.3.6 TABIQUES
5.2.3.6.1 T2. TABIQUE DE PLANCHA DE YESO EN AMBAS CARAS ESP.
5.2.3.6.2 T6 TABIQUE DE DOBLE PLANCHA DE YESO RESISTENTE AL FUEGO
5.2.3.6.3 T12. TABIQUE DE PLANCHA DE YESO CON AGREGADO DE COMPONENTES
HIDROFUGANTES ESP: 15MM + ESTRUCTURA DE PERFILES GALVANIZADOS
DE 69MM+ AISLACION ACUSTICA LANA DE VIDRIO ESP: 50MM + DOBLE
PLANCHA DE YESO RESISTENTE AL FUEGO ESP: 15MM.
HIDROFUGANTES ESP:15MM EN AMBAS CARAS + ESTRUCTURA DEPERFILES
50MM.
5.3 SEI- SALVAMENTO Y EXTINCIÓN DE INCENDIOS
5.3.3 ARQUITECTURA
5.3.3.7 TABIQUES

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01

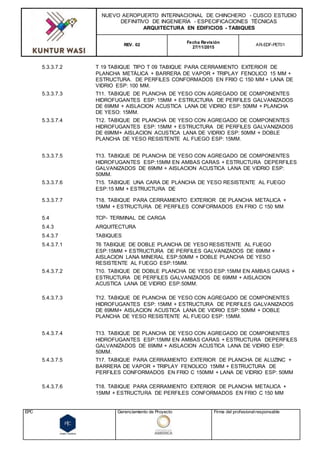

5.3.3.7.2 T 19 TABIQUE TIPO T 09 TABIQUE PARA CERRAMIENTO EXTERIOR DE
PLANCHA METÀLICA + BARRERA DE VAPOR + TRIPLAY FENOLICO 15 MM +
ESTRUCTURA. DE PERFILES CONFORMADOS EN FRIO C 150 MM + LANA DE
VIDRIO ESP: 100 MM.
DE 69MM + AISLACION ACUSTICA LANA DE VIDRIO ESP: 50MM + PLANCHA
DE YESO: 15MM.
50MM.
5.3.3.7.6 T15. TABIQUE UNA CARA DE PLANCHA DE YESO RESISTENTE AL FUEGO
ESP:15 MM + ESTRUCTURA DE
5.3.3.7.7 T18. TABIQUE PARA CERRAMIENTO EXTERIOR DE PLANCHA METALICA +
15MM + ESTRUCTURA DE PERFILES CONFORMADOS EN FRIO C 150 MM
5.4 TCP- TERMINAL DE CARGA
5.4.3 ARQUITECTURA
5.4.3.7 TABIQUES
5.4.3.7.2 T10. TABIQUE DE DOBLE PLANCHA DE YESO ESP:15MM EN AMBAS CARAS +
50MM.
5.4.3.7.5 T17. TABIQUE PARA CERRAMIENTO EXTERIOR DE PLANCHA DE ALUZINC +
BARRERA DE VAPOR + TRIPLAY FENOLICO 15MM + ESTRUCTURA DE
PERFILES CONFORMADOS EN FRIO C 150MM + LANA DE VIDRIO ESP: 50MM
5.4.3.7.6 T18. TABIQUE PARA CERRAMIENTO EXTERIOR DE PLANCHA METALICA +

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
5.4.3.7.7 TABIQUE DE FRIGORIFICO (PANELES TÉRMICOS)
5.5 HAN- HANGAR, TERMINAL DE AVIACIÓN GENERAL
5.5.3 ARQUITECTURA
5.5.3.7 TABIQUES
5.5.3.7.2 T7. TABIQUE DE PLANCHA DE YESO ESP:15MM EN AMBAS CARAS +
DE YESO: 15MM.
50MM.
5.5.3.7.5 T15 TABIQUE TIPO T14. TABIQUE - F180 - DE DOBLE PLACA DE
FIBROSILICATO RESISTENTE AL FUEGO ESP:12MM + 10MM DE AFUERA
HACIA DENTRO + ESTRUCTURA DE PERFILES GALVANIZADOS DE
89X38X12X0.85MM EN INTERVALOS DE 600MM+ AISLACION LANA MINERAL
DENSIDAD 80KG/M3 ESP:90MM + DOBLE PLACA DE FIBROSILICATO
RESISTENTE AL FUEGO ESP:10MM + 12MM DE ADENTRO HACIA AFUERA.
5.6 MMT- MULTIPROPÓSITO Y TALLERES
5.6.3 ARQUITECTURA
5.6.3.7 TABIQUES
50MM.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
5.7 EDAR- EDIFICIO DEPURACION DE AGUAS RESIDUALES
5.7.3 ARQUITECTURA
5.7.3.6 TABIQUES EN SECO
DE YESO: 15MM.
50MM.
ESP: 15MM + ESTRUCTURA DE PERFILES GALVANIZADOS DE 69MM +
AISLACION LANA MINERAL ESP:50MM.
5.8 SED- SUBESTACIÓN ELECTRICA DE DERIVACION
5.8.3 ARQUITECTURA
5.8.3.7 TABIQUES
5.8.3.7.2 T7. TABIQUE DE PLANCHA DE YESO ESP:15MM EN AMBAS CARAS +
DE YESO: 15MM.
50MM.
5.8.3.7.5 T16. TABIQUE DE DOBLE PLANCHA DE YESO RESISTENTE AL FUEGO ESP:
15MM EN AMBAS CARAS + ESTRUCTURA DE PERFILES GALVANIZADOS DE
100MM + AISLACION LANA MINERAL ESP: 50MM.
5.8.3.7.6 T20 TABIQUE IGNIFUGO PARA CERRAMIENTO EXTERIOR DE PLANCHA
METÀLICA+BARRERA DE VAPOR+ DOBLE PLANCHA DE YESO RESISTENTE
AL FUEGO ESP:15MM+ESTRUCTURA. DE PERFILES CONFORMADOS EN FRIO
C150 MM+LANA MINERAL ESP: 50 MM

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
5.9 SEB- SUB ESTACION DE BALIZAMIENTO (16 Y 34)
5.9.3 ARQUITECTURA
5.10 PCB- PLANTA DE COMBUSTIBLE
5.10.3 ARQUITECTURA
5.10.3.1 EDIFICIO TALLER
5.10.3.1.7 TABIQUERÍA
5.10.3.1.7.2 T18. TABIQUE PARA CERRAMIENTO EXTERIOR DE PLANCHA METALICA +
5.10.3.1.7.3 DIVISIÓN ENTRE TALLER Y GOMERÍA CON ESTRUCTURA DE LARGUEROS DE
140 X 60 X 2 Y REVESTIMIENTO DE PANELES METÁLICOS ALUZINC TR-4
PREPINTADO COLOR.
5.10.3.2 EDIFICIO ADMINISTRATIVO
ESTRUCTURA DE PERFILES GALVANIZADOS DE 69MM + AISLACION LANA DE
VIDRIO ESP:50MM
5.10.3.2.7.3 T11. TABIQUE DE PLANCHA DE YESO CON AGREGADO DE COMPONENTES
DE YESO: 15MM.
5.10.3.2.7.4 T13. TABIQUE DE PLANCHA DE YESO CON AGREGADO DE COMPONENTES
50MM.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
5.10.3.4 PUESTO DE GUARDIA A
VIDRIO ESP:50MM
5.10.3.5 PUESTO DE GUARDIA B
VIDRIO ESP:50MM
5.10.3.7 SALA GRUPO ELECTRÓGENO
5.10.3.8 SALA DE BOMBAS
5.10.3.8.10 TABIQUE
5.10.3.9 DEPÓSITO
5.10.3.9.10 TABIQUERIA
5.10.3.10 LOCAL DE RESIDUOS PELIGROSOS
5.10.3.10.10 TABIQUE

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
5.10.3.11 PUESTO DE GUARDIA C
VIDRIO ESP:50MM
5.11 CCA- CASETA DE CONTROL DE ACCESO
5.11.3 ARQUITECTURA
5.11.3.6.1 T3. TABIQUE DE UNA CARA DE PLANCHA DE YESO ESP:15MM +
VIDRIO ESP:50MM
5.11.3.6.2 T4. TABIQUE UNA CARA DE PLANCHA DE YESO CON AGREGADO DE
50MM.
DE YESO: 15MM.
5.12 CET- CENTRAL TRANSMISORA
5.12.3 ARQUITECTURA

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
50MM.
DE YESO: 15MM.
50MM.
5.13 CER- CENTRAL RECEPTORA
5.13.3 ARQUITECTURA
50MM.
DE YESO: 15MM.
50MM.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
02 DOCUMENTOS RELACIONADOS
Se tomará como referencia los datos técnicos de los documentos contractuales ya sea planos,
especificaciones técnicas y presupuesto.
A sugerencia del Concesionario podrá tomarse como especificación técnica válida la ficha técnica de
materiales y/o insumos de características equivalentes a los indicados en el presente documento, que
cumplan los requisitos de calidad necesarios para el fin propuesto.
03 DESCRIPCIÓN DE LOS TRABAJOS
Los trabajos aquí especificados incluirán en general todos los materiales, herramientas, equipos,
transporte, mano de obra y planos de detalles necesarios para la ejecución de todos los tabiques de
planchas de yeso, tabique metálico y tabiques en MDF.
La estructura de soporte para tabiques y cielorrasos deberá ser sismo resistente en todos los casos.
Juntas de expansión y antisísmicas deberán ser colocadas de acuerdo a la especificación del fabricante y
de la conformidad con la Supervisión de Obra.
04 TRABAJOS RELACIONADOS
Los trabajos de la presente sección están relacionados con alguno o todos los siguientes:
 Replanteo y Nivelación
 Albañilería AR-EDF-PET02
 Puertas y Ventanas AR-EDF-PET10
 Revestimientos cerámicos AR-EDF-PET06
 Cielorrasos AR-EDF-PET05
 Pinturas AR-EDF-PET09
 Instalaciones Mecánicas INT-EDF-PET01
 Instalaciones Eléctricas INT-EDF-PET02
Se tiene la Obligación de examinar todos los documentos correspondientes a estas y otras secciones que
aunque no estuvieran estrictamente relacionadas pudieren afectar los trabajos objeto de la presente
sección.
Así mismo tiene la obligación de realizar la correspondiente Coordinación.
05 GARANTÍA DE CALIDAD
Se garantizará la calidad de la obra ejecutada conforme a los planos y demás documentos contractuales.
Además se garantizará la procedencia de las planchas de yeso, de los perfiles y demás materiales
empleados.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
06 DOCUMENTOS A ENTREGAR
Conforme al Pliego de Bases y Condiciones se entregarán los documentos de Ingeniería de Detalle antes
de comenzar los trabajos de la presente sección.
07 MUESTRAS Y ENSAYOS
El Supervisor de Obra podrá solicitar muestras para verificar el nivel de acabados de planchas, enduídos,
molduras, revestimientos, tapas de inspección, etc.
Se ensayará la resistencia Acústica de los paneles.
08 ENTREGA Y ALMACENAMIENTO
Se deberá prever el almacenaje de los paneles y elementos de modo tal que estén absolutamente
preservados de golpes, alabeos, torceduras, etc. A tal efecto, se evitará apilamientos excesivos que
puedan deformar las piezas. Estas deberán conservarse en sus envoltorios de provisión hasta proceder a
su uso.
Será responsable de sustituir todos aquellos paneles o elementos que puedan ser observados por el
Supervisor de Obra, por presentar deformaciones o alteraciones de su textura.
09 CONDICIONES DE DISEÑO
Se seguirán en todos los casos las siguientes normas de diseño:
Normas Específicas
Resistencia al fuego F 30; ASTM E 119.
Resistencia Acústica Atenuación según Sección 13080 44 db.
Conductibilidad Térmica 0,38 Kcal/m h ºC.
Espesores según se describe líneas abajo y en el plano AR-NTP-DC-006
Normas Generales.
RNE (Reglamento Nacional de Edificaciones)
INDECOPI (Instituto Nacional de Defensa de la Competencia y la Protección de la Propiedad Intelectual).
Normas ITINTEC 334-009-71
ASTM (American Society of Testing and Materials).
ACI (American Concrete Institute).
AWS (American Welding Society)
AASHTO (American Association of State Highway and Transportation Officials).

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
NFPA 101 Life Safety Code.
Transit Capacity and Quality of Service Manual – 2nd Editión.
ADA Standards for Accessible Design Code of Federal Regulations.
ABNT NBR 9050, Accesibilidad a Edificaciones, mobiliario, espacios y equipamiento urbano.
Ver sección de materiales.
10 PRECAUCIONES
En los tabiques se cuidará especialmente el paralelismo y/o el ajuste con los cabezales de los marcos
metálicos, carpinterías exteriores y todo otro elemento que esté próximo al mismo.
Las cotas parciales y acumuladas están referidas a filo de Muro/Tabique, sin considerar espesores de
terminación.
Las cotas acumuladas están referidas al eje más cercano, pero concicionadas a los modulos definidos
por las juntas estructurales.
Se deberá proveer y colocar estructura para soporte de inodoro ménsula y ejecutar refuerzo de concreto
en correspondencia con dicha estructura.
Se deberá prever y colocar refuerzos en tabiques de placa de roca de yeso donde deban colocar
carpinterías, mesadas, muebles y sanitarios.
Cuando se indica terminación en columnas la misma se especifica para todo su perímetro.
11 MATERIALES
A continuación se listan los materiales intervinientes. Ver referencias en planos para las distintas
configuraciones a adoptar:
Planchas de yeso.
Planchas macizas de roca de yeso bihidratado de medidas 1,20 x 2,40m revestido en papel de celulosa
especial sobre ambas caras, espesor 15 mm, para junta tomada.
Planchas de yeso resistente a la humedad o Verde
Compuesta por un núcleo de roca de yeso bihidratado, aditivos siliconados y revestido en capas de
celulosa especial, siendo el papel de la cara visible de color verde para facilitar su identificación.
Características:
Deberá cumplir con las especificaciones descritas en normas ASTM C1396, C36
Absorción superficial de agua: <160g / 2hxm2
Absorción por inmersión de agua: <5% de A de peso /2h
Los extremos de las placas serán rectificados y escuadrados
Planchas de yeso resistente al fuego o Roja
Compuesta por un núcleo incombustible de roca de yeso dihidratado, reforzado con fibras resistentes a
temperaturas elevadas y aditivos resistentes al fuego. Está revestido en capas de celulosa especial,
siendo el papel de la cara visible de color rojo para facilitar su identificación.
Características:
Medidas de plancha: 1.20 x 2.40m
Deberá cumplir con las especificaciones descritas en normas ASTM C1396, C36.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
Núcleo de yeso di hidratado
Permite evaporación del agua contenida en el núcleo.
Baja temperatura en la cara no expuesta a la llama.
No produce humo ni emite gases tóxicos durante un incendio.
Los extremos de las placas serán rectificados y escuadrados.
Planchas de cemento
Planchas elaboradas a base de cemento, cuarzo y fibra de celulosa; fraguados en hornos de autoclave,
que les brindan estabilidad dimensional y resistencia.
Las planchas serán resistentes a la humedad e incombustibles.
El espesor de las planchas será 10mm.
Planchas metálicas
La planchas metálicas estarán compuestas por acero recubierto con Aluzinc AZ200 (55% AL, 43.4%ZN y
1.6% SI) y serán laminadas en frío.
Tendrá perfil trapezoidal con peralte aproximado de 36mm y ancho útil 1060mm. El espesor de la plancha
será de 0.40mm como mínimo.
La pintura tendrá una capa de primer Epoxídico de 5 micras en ambas caras y una capa uniforme de
20micras de pintura Poliéster estándar líquida sobre la cara superior, color a definir por la Supervisión.
Las planchas estarán protegidas por una película de polipropileno en la cara superior para evitar posibles
daños durante el transporte, manipuleo e instalación. Dicha película deberá retirarse inmediatamente
después de la fijación.
Deberán aplicarse todas consideraciones detalladas en AR-EDF-PET04.
Aislación térmica
a) Lana de Vidrio
Se usarán paneles de lana de vidrio rígidos, de 50 Kg/m3 de espesor mínimo o según se indique en
cada caso particular.
La aislación será sostenida por Malla rectangular de polipropileno blanco de alta resistencia con las
siguientes características:
Material: Polipropileno Blanco Resistente a UV
Resistencia Elástica: 5,9 Kgs/M
Resistencia a la Ruptura: 6,5 Kgs/M
Peso: 9,3 Grs/M2 Resistencia a la Tracción Elástica: 100 N/M Resistencia a la Tracción hasta Ruptura:
115 N/M M
b) Lana Mineral
Se usarán paneles rigidos de lana mineral espesor 50mm y densidad no menor a 100 kg/m3
constituidos por un entrelazado de filamentos de materiales pétreos que forman un filtro que mantiene
entre ellos aire en estado inmóvil.
Serán totalmente incombustibles.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
Parámetro Unidades Valor Norma
Conductividad térmica declarada. W/m.K 0,034 EN 12667 EN 12939
Calor específico aproximado. J/kg-K 800 --
Resistencia al flujo de aire KPa.s/m2 >5 EN 29053
Reaccion al fuego Euroclase A1 EN 13401-1
Absorcion de agua a corto plazo. Kg/m2 <1 EN 1609
Resistencia a difusión de vapor de
agua.
U 1 EN 12086
Estabilidad dimensional, De % <1 EN 1604
Resistencia térmica M2.K / W 1.45 EN 13162
Coeficiente de absorción acústica. AW 0.70 EN 13162
c) Otros materiales
Asfalto en caliente con punto de ablandamiento entre 60°C y 93°C penetración no menor de 50-60 a
25°C, 100 grs, 5 seg y punto de inflamación 230 °C aprobado.
Barrera de vapor
Se usará film de polietileno de 20 micras en presentación rollo de 50m. Deberá tener una resistencia a la
difusión de vapor mayor que 10 MN·s/g Esta barrera se instala al interior del muro entre la estructura y la
placa interior. Las uniones deben ser traslapadas 20 cm, y reforzadas con cinta para embalaje o similar
apto para este uso
Tomado de juntas de planchas
Tanto en tabiques como en cielorrasos, para el tomado de juntas se usará banda de papel o tramada de
fibras de que luego se terminarán con la aplicación de la masilla adecuada para este fin recomendada por
el mismo fabricante de las planchas.
Perfilería de acero galvanizado
La perfilería utilizada para soporte de planchas de tabiques y cielorrasos (en algunos casos referida como
subestructura) será de chapa galvanizada de acero base, del tipo DX51D (Fe Po 2 G), revestimiento Z-
140 g/m2 o superior, aspecto estrella normal (N), acabado ordinario A, todo ello en conformidad con
norma UNE EN 14195 y 14346.
Los espesores tendrán un valor nominal mínimo de 0.6mm (+/- 0.05) para los elementos portantes
verticales (montantes y maestras) y un valor nominal minimo de 0.55mm (+/- 0.05) para los elementos
horizontales (canales y angulares).
Las dimensiones de perfiles aplicables a cada caso se describen mas adelante en la decripción de cada
tipo.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
Plancha MDF
Es un tablero de fibras madera de densidad media, está compuesto por capas exteriores de densidad
superior a 900 kg/m3 y un capa interior de menor densidad y máxima uniformidad, otorgándole de este
modo una excelente pintabilidad y moldurabilidad, permitiendo de este modo una óptima calidad de las
terminaciones.
Se usará un tablero de 10 mm, en la confección de los tabiques y puertas correspondientes, debiendo
como mínimo cumplir con las siguientes especificaciones.
12 REALIZACIÓN DE LOS TRABAJOS
A continuación se listan las distintas configuraciones de tabiques realizados con los materiales descriptos
en la sección 11 y de acuerdo a las referencias indicadas en planos:
T2) Tabiques de planchas de roca de yeso en ambas caras.
Se construirá la estructura de 70 mm, de espesor colocando en el borde inferior la solera y perfectamente
a plomo con esta una solera invertida en el filo superior del tabique entre las cuales se recibirán las
montantes que se ubicarán cada 40cm entre cada una y en cada cara una plancha de 15 mm,
conformando así un espesor total aproximado de 100mm según se indica en planos para cada tabique.
Se agregarán los paneles de lana de vidrio rígidos de alta densidad (50 kg/m3) y con espesor mínimo
50mm.
El tomado de juntas y enduído se realizará como se indica precedentemente.
En donde se indique o sea necesario debido al peso del tabique se colocara refuerzo estructural de
perfiles PCG 200
T3) Medio tabique de plancha de roca de yeso
a plomo con esta, una solera invertida en el filo superior del tabique entre las cuales se recibirán las
montantes que se ubicarán cada 40cm entre cada una y una plancha de 15 mm, en una de las caras
quedando un espesor total aproximado de 85mm según se indica en planos para cada tabique.
En los casos en los que por algún motivo no pueda realizarse con la estructura del espesor mencionado
más arriba (70mm) se podrá reemplazar, previa autorización escrita por la supervisión de obra, por
estructura de espesor 35mm.
En donde se indique o sea necesario debido al peso del tabique se colocará refuerzo estructural de
perfiles PCG 200
T4) Medio tabique de plancha de roca de yeso resistente a la humedad
Igual que en la descripción anterior se construirá la estructura de 70 mm, de espesor colocando en el
borde inferior la solera y perfectamente a plomo con esta, una solera invertida en el filo superior del
tabique entre las cuales se recibirán las montantes que se ubicarán cada 40cm entre cada una y una
plancha resistente a la humedad (plancha verde) de 15 mm en una de las caras quedando un espesor
total aproximado de 85mm según se indica en planos para cada tabique.
En los casos en los que por algún motivo no pueda realizarse con la estructura del espesor mencionado
más arriba (70mm) se podrá reemplazar, previa autorización escrita por la supervisión de obra, por
estructura de espesor 35mm.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
perfiles PCG 200.
T5) Medio tabique de plancha de roca de yeso
Se construirá la estructura de sujeción en tiras horizontales de perfiles de chapa de acero galvanizado de
69mm, fijadas a una estructura portante según sea el caso.
Se tendrá especial cuidado de que los lomos de los perfiles queden formando todos un mismo plano
sobre el cual se fijarán las planchas de yeso espesor 15mm con tornillos adecuados y luego se hará el
tomado de juntas y enduído como se indica precedentemente.
T6) Tabiques multiplanchas. (Resistente al fuego ambas cara)
a plomo con esta, una solera invertida en el filo superior del tabique entre las cuales se recibirán las
montantes que se ubicarán cada 40cm entre cada una.
En la cara exterior de esta estructura se colocarán superpuestas y de manera que no coincidan sus
juntas, dos planchas de roca de yeso resistentes al fuego. En la cara interior se procederá de la misma
forma pero colocando dos planchas de las llamadas ignífugas o resistentes al fuego.
De esta manera se generará un tabique de espesor aproximado de 130mm que contendrá en su interior
los paneles de lana mineral de 50 mm de espesor.
El espesor de las planchas será de 15mm.
La cara expuesta al riesgo de fuego deberá constituir un sistema contínuo, homogéneo y sellado que
garantice protección F60. También poseerá estructura de soporte antisísmica.
T7) Tabiques de planchas de roca de yeso sin aislación.
a plomo con esta una solera invertida en el filo superior del tabique entre las cuales se recibirán las
montantes que se ubicarán cada 40cm entre cada una y en cada cara una plancha de 15 mm,
conformando así un espesor total aproximado de 100mm según se indica en planos para cada tabique.
perfiles PCG 200.
El tabique poseerá estructura de soporte antisísmica.
T8) Cerramiento exterior con planchas de cemento
Con estructura reforzada de perfiles de chapa galvanizada 89x38mm BWG20 y según los procedimientos
descriptos precedentemente se colocarán los perfiles metálicos que deberán ser calculados a tal fin y se
armará así la estructura de sujeción del cerramiento exterior con plancha cementicia de dimensiones
iguales a las de yeso (1.20 x 2.40) con espesor 10mm y con bordes rebajados para recibir el tomado de
juntas.
Debajo de las planchas de cemento se colocará un substrato compuesto por planchas de triplay fenólico
recubiertas en su cara externa por una barrera de vapor.
Las planchas cementicias serán tomadas a la estructura con tornillos aletados autoperforantes.
El tomado de juntas se realizará con masillas adecuadas a la intemperie, formuladas en base
a polímeros acrílicos de alta calidad. Se utilizará directamente para el tomado de juntas, cubrir tornillos,

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
etc. Entre los perfiles galvanizados de la estructura interna se colocará aislación acústica lana de vidrio
esp: 50mm, densidad 50 kg/m3.
T9) Cerramiento exterior con planchas metálicas
Tabique para cerramiento exterior de plancha metàlica ondulada +barrera de vapor + triplay fenólico de
15mm+ est. Perfiles conformados en frio tipo c de 150 mm + lana de vidrio esp: 100mm + doble plancha
de yeso espesor 15mm del lado interior.
Las planchas metálicas serán del tipo SOFTWAVE 25 de Hunter Douglas o similar, colocadas de modo
que la onda quede en sentido horizonal. La composición de las planchas será Aluzinc, espesor 0.5mm,
terminación lisa y color a definir por la DDO. Las dimensiones de las planchas serán de ancho 280mm y
largo hasta 8m. Las planchas estarán sujetas a una subestructura de perfiles galvanizados con una
separación entre postes verticales de máximo 1.2m. Las planchas se montarán de modo de dejar una
junta vertical de 15mm como mínimo de manera de permitir la dilatación de planchas adyacentes.
Deberán aplicarse todas las consideraciones de montaje y control de calidad indicada en la AR-EDF-
PET04: Cubiertas.
T10) Tabiques de doble plancha de roca de yeso en ambas caras.
Se construirá la estructura de 70 mm, con perfiles de chapa galvanizada reforzada para sostener el peso
del sistema de este tipo de tabique. Colocando en el borde inferior la solera y perfectamente a plomo con
esta una solera invertida en el filo superior del tabique entre las cuales se recibirán las montantes del tipo
de chapa mencionado que se ubicarán cada 40cm entre cada una y en cada cara dos planchas de 15
mm, intertrabadas entre sí sin coincidencia de juntas, conformando así un espesor total aproximado de
120mm según se indica en planos para cada tabique.
Se agregarán los paneles de lana de vidrio rígidos de alta densidad (50 kg/m3) según se especifica
espesor 50mm
perfiles PCG 200.
T11) Tabique de plancha de yeso con agregado de componentes hidrofugantes esp: 15mm + estructura
de perfiles galvanizados de 69mm + aislación acústica lana de vidrio esp: 50mm + plancha de yeso esp:
15mm.
Las planchas se distribuirán convenientemente sobre ambas caras de los bastidores metálicos
compuestos por soleras inferiores y superiores sobre las que se ubicarán montantes verticales separado
entre sí 40 cm Las planchas serán fijadas con tornillos tipo Parker con cabeza Phillips chatos, fresados,
autoroscantes galvanizados o empavonados de 28,7mm.
T12) Tabique de plancha de yeso con agregado de componentes hidrofugantes esp: 15mm + plancha de
yeso resistente al fuego esp 15mm + estructura de perfiles galvanizados de 69mm + aislación lana
mineral esp: 50mm + doble plancha de yeso resistente al fuego esp: 15mm.
compuestos por soleras inferiores y superiores sobre las que se ubicarán montantes verticales separados
entre sí 40 cm. Las planchas serán fijadas con tornillos tipo Parker con cabeza Phillips chatos, fresados,
autoroscantes galvanizados o empavonados de 38mm.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
T13) Tabique de plancha de yeso con agregado de componentes hidrofugantes esp: 15mm en ambas
caras + estructura de perfiles galvanizados de 69mm + aislación acústica lana de vidrio esp: 50mm.
entre sí 40 cm Las planchas serán fijadas con tornillos tipo Parker con cabeza Phillips chatos ,fresados,
T14) Tabiques F180 de fibrosilicato ambas caras
Tabique - F180 - de doble placa de fibrosilicato resistente al fuego esp: 12mm + 10mm de afuera hacia
dentro + estructura de perfiles galvanizados de 100x38x12x1mm en intervalos de 600mm+ aislación
doble de lana mineral densidad 80kg/m3 esp: 50mm + doble placa de fibrosilicato resistente al fuego esp:
10mm + 12mm de adentro hacia fuera.
El tabique deberá constituir un sistema continuo, homogéneo y sellado que garantice protección F180.
También poseerá estructura de soporte antisísmica.
Nota:
En los casos donde estos tabiques conformen un corredor de escape y no se cuente con losa de concreto
armado por encima, como es el caso de las cubiertas metálicas, deberá realizarse un cielorraso de las
mismas características del tabique T17, de modo de conformar una estructura monolítica en forma de
túnel. Dicha configuración deberá contar con estructura antisísmica y en el caso de realizarse
perforaciones para pase de instalaciones, las mismas deberán ser selladas con espuma ignífuga
apropiada para dicho uso y aprobada por la Supervision de obra.
T15) Tabique una cara de plancha de yeso resistente al fuego esp: 15mm + estructura de perfiles
galvanizados de 69mm + aislación lana mineral esp: 50mm.
Las planchas se distribuirán convenientemente sobre una cara de los bastidores metálicos compuestos
por soleras inferiores y superiores sobre las que se ubicarán montantes verticales separado entre sí 40
cm Las planchas serán fijadas con tornillos tipo Parker con cabeza Phillips chatos ,fresados,
T16) Tabique de doble plancha de yeso resistente al fuego esp: 15mm en ambas caras + estructura de
perfiles galvanizados de 100mm + aislación lana mineral esp: 50mm.
entre sí 40 cm Las planchas serán fijadas con tornillos tipo Parker con cabeza Phillips chatos ,fresados,
autoroscantes galvanizados o empavonados de 38mm.
T17) Tabique para cerramiento exterior de plancha de aluzinc + barrera de vapor + triplay fenólico 15mm
+ estructura de perfiles conformados en frio c 150mm + lana de vidrio esp: 50mm.
Tabique para cerramiento exterior de plancha metàlica con perfil trapezoidal de Aluzinc AZ-200, espesor
0.50mm color a definir por el Supervisor de obra. Las planchas serán prepintadas para ofrecer una
protección adicional al Aluzinc. Ambas caras de las planchas llevarán un primer epóxido de 5micras y
sobre la cara exterior tendrá incorporada una capa uniforme de 20micras de pintura poliéster estándar
liquida. El módulo de la chapa tendrá un ancho libre mínimo 1060mm y los peraltes serán rectos, siendo
el mayor de 36mm. Dicha planchas estarán sujetas a la estructura de soporte mediante tornillos
autoroscante con arandelas de goma.
Bajo las planchas mencionadas se colocará una barrera de vapor según se describe mas arriba,
sustentada sobre un revestimiento uniforme en planchas de triplay fenólico de 15mm que a su vez se
apoya sobre una subestructura de perfiles galvanizados de ancho 69mm que es a su vez sostenida por

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
una estructura de perfiles conformados en frio c 150 mm (o similar según calculo) según se indica en los
planos de estructura.
En su interior, el tabique llevará aislación de lana de vidrio esp: 50mm.
T18) Tabique para cerramiento exterior de plancha metalica + 15mm + estructura de perfiles conformados
en frio C 150mm.
Tabique para cerramiento exterior de plancha metàlica con perfil trapezoidal de Aluzinc AZ-200, espesor
0.50mm color a definir por la Supervision de Obra. Las planchas serán prepintadas para ofrecer una
protección adicional al Aluzinc. Ambas caras de las planchas llevarán un primer epóxido de 5micras y
sobre la cara exterior tendrá incorporada una capa uniforme de 20micras de pintura poliéster estándar
liquida. El módulo de la chapa tendrá un ancho libre mínimo 1060mm y los peraltes serán rectos, siendo
el mayor de 36mm. Dicha planchas estarán sujetas a la estructura de soporte mediante tornillos
autoroscantes con arandelas de goma.
Las planchas se apoyan sobre una subestructura de perfiles galvanizados de ancho 69mm que es a su
vez es sostenida por una estructura de perfiles conformados en frio c 150 mm (o similar según calculo)
según se indica en los planos de estructura.
Nota:
Solo en el edificio hangar se agregará un revestimiento interior de plancha metálica idem exterior de
altura 3m.
T19) Paneles sanwich con aislante de espuma, conformados con doble plancha metalica, con relleno
intermedio de espuma de poliuretano.
Paneles sándwich conformados con doble plancha metalica y relleno intermedio de espuma de
poliuretano. Se trata de paneles autoportantes que deberán montarse como parte de un sistema integral
sellado entre paneles, piso y cielorraso como se utiliza en cámaras frigríficas.
Espesor de panel 100mm
Terminación lisa, acabado Poliester, color a definir por la Supervision de Obra.
Los paneles estarán sujetos entre sí mediante bulones pasantes y posterior sellado.
Conductividad térmica 0.022 W/mK
Coeficiente de transferencia de calor U 0.22 W/m2K
Reacción al fuego UNE-EN 13.501 C, s3, d0
Aislamiento acústico Rw 25db
T20) Tabique ignifugo para cerramiento exterior de plancha metalica + barrera de vapor + doble plancha
de yeso resistente al fuego esp: 15mm + subestructura de perfiles galvanizados de ancho 69mm +
estructura de perfiles conformados en frio c 150mm o según calculo + lana mineral esp: 50mm.
Las planchas se distribuirán convenientemente sobre una cara de los bastidores metálicos compuestos
por soleras inferiores y superiores sobre las que se ubicarán montantes verticales separado entre sí 40
cm Las planchas serán fijadas con tornillos tipo Parker con cabeza Phillips chatos ,fresados,
Tabique MDF: Tabique divisorio de esp. 10mm. Incluye puertas PIVOT en MDF 10 MM. Incluye refuerzos
según detalle.
Aplicación del Manual del colocador
Para dilucidar cualquier duda que pudiera producirse durante la ejecución de la obra y que pudiera no
estar suficientemente desarrollada en estas especificaciones, se deberá consultar el Manual mencionado
y al fabricante de los productos primarios.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
13 REQUERIMIENTOS ESPECIALES
Lámina de plomo:
En los tabiques y cielorrasos donde se ubique la sala de Body scan se colocará debajo de la plancha de
yeso, un revestimiento en planchas de plomo del tipo certificado para protección radiológica.
Duplicación de Tabiques:
En los casos en que existan dos tipos de tabiques especificados para el mismo muro (por ejemplo en
muros exteriores), la aislación térmica no se duplicará.
En los casos en que los tabiques duplicados tengan lana mineral y lana de vidrio, prevalecerá la lana de
vidrio.
Varias:
Deberán considerarse los requisitos de diseño y detallamiento sísmico que se describen en las
disposiciones de documentos tales como IBC 2009 (International Building Code), ASCE 7-10, ASTM E580-
08, ASTM C635-07, ASTM C636-08 y NTM-001.
Las formas y niveles están expresadas en los planos de plantas y cielorrasos, cortes y detalles.
Deberán preverse todos los refuerzos estructurales necesarios para la fijación de las rejas y para la fijación
de marcos de puertas y carpinterías.
En los tabiques que contengan instalaciones, se ejecutará la estructura, emplacándose una s ola cara,
hasta finalizar el tendido de las mismas.
En todos los casos los Tabiques de planchas de yeso llegarán de losa a losa y solo se perforarán por
encima del cielorraso para el retorno del aire acondicionado según las instrucciones que al respecto
imparta la Supervision de obra.
En las ubicaciones donde se indique en los planos se realizara las bruñas que allí se describan
materializándolas mediante desplazamiento de planchas sobre perfiles de la estructura o utilizando perfiles
estructurales acordes al diseño de la bruña.
En los locales sanitarios, tal como se especifica en los planos respectivos, se usará Placa Verde para la
ejecución de tabiques y cielorrasos.
En la realización de las esquinas de los tabiques se colocarán dos montantes, uno por cada tabique
coincidente
En caso de colocación de puertas se reforzará la estructura original con la incorporación de tubo estructural
(cuadrado o rectangular, según el caso) de hierro, de 2 mm de espesor de pared, sobre la que se ajustarán
o soldarán marcos y puertas.
En el caso de tabiques que requieran resistencia al fuego y que lleven tomacorrientes sobrecada lado del
tabique, dichos tomacorrientes deberán estar desfasados un minimo de 60 cm uno con respecto al otro.
En los encuentros en esquina se colocarán cantoneras, guardacanto o esquinero de chapa galvanizada
N°24 de 32mm x 32mm, de 2.60m de largo, con dos caras moleteadas para protección de ángulos
salientes entre placas.
Angulo de ajuste: En las ubicaciones donde fuese necesario se colocará guardacanto o esquinero de
chapa galvanizada N° 24 de 10 mm x 25 mm y 2.60 m de largo con una cara moleteada, para proteger los
cantos vivos de la placa

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
14 MEDICIÓN
La unidad de medida empleada en las presentes partidas será por metro cuadrado (m2) de tabique
instalado.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
DIVISIÓN : ARQUITECTURA - EDIFICIOS
SECCIÓN : TABIQUES
SUBSECCION 02 : TABIQUES EN SANITARIOS
01 CONSIDERACIONES GENERALES
La presente Especificación Técnica contempla, no siendo restrictiva, las siguientes partidas del
presupuesto:
5 EDIFICIOS
5.1 NTP-NUEVA TERMINALDEPASAJEROS
5.1.3 ARQUITECTURA
5.1.3.10 NUCLEOSSANITARIOS. NS
5.1.3.10.5 TABIQUES
5.1.3.10.5.2 TABIQUEDIVISORIO EN MDF ESP. 10MM.INCLUYE PUERTASPIVOT EN MDF 10
MM.INCLUYE REFUERZOSSEGÚNDETALLE.
5.13 CER- CENTRALRECEPTORA
5.13.3 ARQUITECTURA
5.13.3.12 ARTEFACTOSSANITARIOS
5.13.3.12.3 TABIQUEDIVISORIO EN MDF ESP. 10MM CONPLANCHUELASEN A°I°
02 DOCUMENTOS RELACIONADOS
Se tomará como referencia los datos técnicos de los documentos contractuales ya sea planos,
especificaciones técnicas y presupuesto.
A sugerencia del Concesionario podrá tomarse como especificación técnica válida la ficha técnica de
materiales y/o insumos de características equivalentes a los indicados en el presente documento, que
cumplan los requisitos de calidad necesarios para el fin propuesto.
03 DESCRIPCIÓN DE LOS TRABAJOS
La totalidad de las estructuras que componen los tabiques modulares proyectados se ejecutará dé
acuerdo con los planos de conjunto y de detalle y la presente especificación técnica. El "Contratista"
proveerá los tabiques totalmente instalados siendo por su cuenta la colocación de ellos, sus estructuras
en los locales previstos, la superación de problemas de ajuste que se presentaren, la colocación de
cierres laterales, superiores, o frontales necesarios y los que fuere menester para el paso de cañerías, la
integración con elementos fuelles que sirvan para tapar vanos o vacíos, etc.
04 TRABAJOS RELACIONADOS
Los trabajos de la presente sección están relacionados con alguno o todos los siguientes
01980 Replanteo y nivelación
08000 Puertas y Ventanas

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
09000 Acabados
Instalaciones Mecánicas
Instalaciones Eléctricas
Se tiene la Obligación de examinar todos los documentos correspondientes a estas y otras secciones que
aunque no estuvieran estrictamente relacionadas pudieren afectar los trabajos objeto de la presente
sección.
Así mismo tiene la obligación de realizar la correspondiente Coordinación
05 GARANTÍA DE CALIDAD
Se Garantizará la calidad de la obra ejecutada conforme a los planos y demás documentos contractuales.
06 DOCUMENTOS A ENTREGAR
Conforme al Pliego de Bases y Condiciones se entregaran los documentos de Ingeniería de Detalle antes
de comenzar los trabajos de la presente sección
Se someterá antes de los 20 días del comienzo de la ejecución en taller, de acuerdo con el Plan de
Trabajos aprobado, los planos de distribución y replanteo (Esc. 1:50) y los planos constructivos (Esc. 1:10
y 1:1) para su aprobación por la Dirección de Obra
07 MUESTRAS Y ENSAYOS
Muestras
Cumplido la entrega de planos y dentro de los 10 días subsiguientes al mismo, deberá presentar prototipo
de uno de los componentes de la tabiqueria o que contenga todos los elementos comunes a algunos de
ellos y que sea indicado por la Dirección de Obra.
Junto el prototipo, acompañará muestras de cada uno de los materiales, cerrajería y accesorios
componentes.
Obtenidas las aprobaciones de ambos (prototipo y materiales) se podrá dar comienzo a la fabricación en
taller; sirviendo las muestras aprobadas como elemento de cotejo y comparación a efectos de la
recepción del equipamiento de obra
Ensayos
La Dirección de Obra podrá verificar en el taller durante la ejecución, las distintas estructuras desechando
aquellas que no tengan las condiciones prescriptas, a cuyo efecto Se avisará con la debida anticipación el
momento conveniente para la realización de las mencionadas inspecciones.
Así mismo se realizara el ensayo de insonorización para que cumpla la condición antes especificada y Se
deberá realizar los ajustes y reformas del sistema necesarios hasta que el ensayo sea aprobado a
satisfacción de la Dirección de la Obra
08 ENTREGA Y ALMACENAMIENTO
Los materiales se enviarán a obra convenientemente embalados para evitar roturas o daños. El pulido se
repasará en obra.
Se acopiarán verticalmente y con las piezas separadas entre sí mediante listones adecuados de madera.
Se deberá prever el almacenaje de los paneles y elementos de modo tal que estén absolutamente
preservados de golpes, alabeos, torceduras, etc. A tal efecto evitará apilamientos excesivos que puedan
deformar las piezas. Estas deberán conservarse en sus envoltorios de provisión hasta proceder a su uso.
Será Obligatorio sustituir todos aquellos paneles o elementos que puedan ser observados por la
Dirección de Obra, por presentar deformaciones o alteraciones de su textura.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
09 CONDICIONES DE DISEÑO
Se seguirán en todos los casos las siguientes normas de diseño:
Resistencia al fuego F 30
Resistencia Acústica Atenuación según Sección 13080 48 dB
Espesores según planos
Normas
RNE (Reglamento Nacional de Edificaciones)
INDECOPI (Instituto Nacional de Defensa de la Competencia y la Protección de la Propiedad
Intelectual).
Normas ITINTEC 334-009-71
ASTM (American Society of Testing and Materials).
ACI (American Concrete Institute).
AWS (American Welding Society)
AASHTO (American Association of State Highway and Transportation Officials).
NFPA 101 Life Safety Code.
Transit Capacity and Quality of Service Manual – 2nd Editión.
ADA Standards for Accessible Design Code of Federal Regulations.
ABNT NBR 9050, Accesibilidad a Edificaciones, mobiliario, espacios y equipamiento urbano.
10 PRECAUCIONES
El sistema deberá ser apto para particiones en sanitarios.
Los materiales y accesorios deberàn ser resistentes a los agentes químicos.
La Dirección de Obra estudiara y podrá aceptar aquellas propuestas equivalentes que se presenten y que
se ajusten a las especificaciones generales del presente pliego.
11 MATERIALES
Se utilizara un sistema compuesto por perfiles de aluminio con tableros enchapados en laminado
Plástico. Podrà ser un sistema standarizado o bien uno realizado a medida para este fin previa
autorización de la dirección de obra.
El sistema estará constituido por:
a) Estructura Portante
b) Paneles Ciegos
c) Aberturas
a) Estructura Portante
Estará formada por:
Dintel guiador en chapa BWG Nº 181 de 45 x 50 mm pintada con epoxi - polvo
Zócalo guiador idem anterior de 12 x 45 mm idem
Parantes y travesaños en aluminio extruido, aleación 6063 T5
Poliforma para recibir clips y burletes
Fijación de Parantes:
Los parantes se fijaran solidamente al piso y al techo del local mediante brocas o tarugos Terminación
de los elementos Zincada.

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
Fijación de Travesaños:
Se ensamblan a los parantes con U de aluminio extruido.
Fijación a la estructura de paneles:
Los paneles se tomaran a parantes y travesaños mediante clips, colocados horizontal y verticalmente
cada 25 mm. Clips cónicos autorroscantes con traba en acero SAE 1010; tornillos cabeza cónica,
cementados.
b) Paneles
Estarán constituidos por:
- 2 planchas de triplay fenolico de 16 mm enchapados en multilaminado plástico marca Formica textura
“B” o similar y contrachapa con laminado industrial.
c) Aberturas
Marcos:
Dentro de la trama de parantes y travesaños se insertan las Jambas de puertas de aluminio extruido
con características idem a los bastidores.
Hojas:
Las puertas serán de plancha tipo carpintero con alma de triplay fenolico macizo de 600 Kg/m3.
Llevaran tapacantos en los cuatro lados de madera maciza dura encastrados con lengüeta.
Las hojas llevaran tres bisagras fichas de acero, cilíndricas con extremos planos, colocadas al ras con
los bordes superior e inferior y la tercera en el centro de la altura. El pomo interior será libre en acero
inoxidable pulido mate. Cerradura Constituida por cerrojo con pestillo de núcleo rotativo de acero
templado con cerradura con indicaciòn de libre - ocupado.
12 REALIZACION DE LOS TRABAJOS
Tabiques Sanitario:
Conforma un sistema de tabiques que deberá responder a las siguientes características funcionales:
Montaje sobre piso existente, fijado al mismo y cielorraso siguiendo la modulación general del edificio
La colocación deberá hacerse con arreglo a las medidas y a los niveles correspondientes a los planos, las
que deberán ser verificadas.
El plano de colocación de estos tipos podrá ser modificado por la Dirección de Obra, si a su juicio fuera
conveniente, por razones de funcionalidad o para la correcta ejecución de los trabajos.
Las operaciones serán dirigidas por un capataz montador de competencia bien comprobada por la
Dirección de Obra. Será obligación pedir cada vez que corresponda, la verificación por la Dirección de
Obra de la colocación exacta de los trabajos y del acabado del montaje.
El arreglo de los elementos desechados sólo se permitirá en el caso de que no afecte la solidez o estética
de ellos.
Los perfiles se montaran evitando ejercer presión sobre el cielorraso o su estructura fijándose estos en
cada punto a la losa mediante fijaciones adecuadas

REV. 02
Fecha Revisión
27/11/2015
AR-EDF-PET01
13 REQUERIMIENTOS ESPECIALES
Las distintas unidades, módulos o tipos serán confeccionados mediante combinaciones de distintos
elementos, con una depurada técnica constructiva en forma tal que aseguren perfecto ajuste entre todas
y cada una de las partes.
Como consecuencia de ello, las partes componentes guardarán entre sí y sus similares, idénticos
calibres, elementos de acabado y perfiles de diseño
14 MEDICIÓN
La unidad de medida empleada en las presentes partidas será por metro cuadrado (m2) de tabique
instalado.

Ar edf-pet01 02

Más contenido relacionado

La actualidad más candente

Similar a Ar edf-pet01 02

Último

Ar edf-pet01 02
